公開番号2025141185
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040996
出願日2024-03-15
発明の名称O-RANにおいて無線リソースの制御を行う制御装置、制御方法及びプログラム
出願人KDDI株式会社
代理人弁理士法人大塚国際特許事務所
主分類H04W 16/10 20090101AFI20250919BHJP(電気通信技術)
要約【課題】Open-Radio Access Network(O-RAN)を用いる通信システムにおいて、RANの通信品質を改善する。
【解決手段】準リアルタイム(RT-)RIC(RAN Intelligent Controller)は、O-RANによって提供される複数のセルにより周波数軸上における所定の範囲の周波数リソースを共用し、そのうち複数のセルの夫々が優先的に使用可能な周波数リソースの範囲の設定を非RT-RICにより周期的に行い、複数のセルの夫々における無線リソースの使用率又は干渉量の少なくとも何れかを特定可能な第1の情報を取得し、第1の情報に基づいて、非RT-RICが設定に対する非周期的な再設定を行うための通知をすべきか否かの判定を行い、判定の結果に基づき、第1の情報に基づいて生成され非RT-RICが非周期的な再設定を行う際に使用される第2の情報を含む通知を、非RT-RICに行う。
【選択図】図12
特許請求の範囲【請求項１】
Ｎｅａｒ－ＲｅａｌｔｉｍｅＲＡＮＩｎｔｅｌｌｉｇｅｎｔＣｏｎｔｒｏｌｌｅｒ（準リアルタイムＲＩＣ）とＮｏｎ－ＲｅａｌｔｉｍｅＲＩＣ（非リアルタイムＲＩＣ）とを含むＯｐｅｎ－ＲａｄｉｏＡｃｃｅｓｓＮｅｔｗｏｒｋ（Ｏ－ＲＡＮ）における準リアルタイムＲＩＣとして機能する制御装置であって、
前記Ｏ－ＲＡＮによって提供される複数のセルにより周波数軸上における所定の範囲の周波数リソースが共用され、
前記所定の範囲の周波数リソースのうち前記複数のセルのそれぞれが優先的に使用可能な周波数リソースの範囲の設定が前記非リアルタイムＲＩＣにより周期的に行われ、前記設定は、前記複数のセルに含まれる第１のセルに設定された前記周波数リソースの範囲と、前記複数のセルに含まれる第１のセルと異なる第２のセルに設定された前記周波数リソースの範囲との少なくとも一部が異なるように行われ、
前記制御装置は、
前記複数のセルのそれぞれにおける無線リソースの使用率又は干渉量の少なくともいずれかを特定可能な第１の情報を取得する取得手段と、
前記第１の情報に基づいて、前記非リアルタイムＲＩＣが前記設定に対する非周期的な再設定を行うための通知をすべきか否かの判定を行う判定手段と、
前記判定の結果に基づき、前記第１の情報に基づいて生成され前記非リアルタイムＲＩＣが前記非周期的な再設定を行う際に使用される第２の情報を含む前記通知を前記非リアルタイムＲＩＣに対して行う通知手段と、を有する
ことを特徴とする制御装置。
続きを表示（約 1,900 文字）【請求項２】
前記判定手段は、前記複数のセルに含まれる特定のセルの単位時間当たりの無線リソースの使用率又は干渉量の少なくともいずれか一方に、所定の閾値を超える時間的な変動があった場合に、前記通知をすべきと判定する
ことを特徴とする請求項１に記載の制御装置。
【請求項３】
前記通知手段は、前記特定のセルに関する前記第１の情報に基づいて生成された前記第２の情報を前記非リアルタイムＲＩＣへ通知する
ことを特徴とする請求項２に記載の制御装置。
【請求項４】
前記取得手段はさらに、前記設定を示す情報を前記非リアルタイムＲＩＣから取得し、
前記判定手段は、前記複数のセルに含まれる特定のセルの無線リソースの使用率が、当該特定のセルに設定された前記周波数リソースの範囲に基づいて特定される無線リソースの使用率を超えた場合に、前記通知をすべきと判定する
ことを特徴とする請求項１に記載の制御装置。
【請求項５】
前記通知手段は、前記特定のセルの無線リソースの使用率と、当該特定のセルに設定された前記周波数リソースの範囲に基づいて特定される無線リソースの使用率との差分に基づいて生成した情報を前記第２の情報として前記非リアルタイムＲＩＣへ通知する
ことを特徴とする請求項４に記載の制御装置。
【請求項６】
前記取得手段はさらに、前記設定を示す情報を前記非リアルタイムＲＩＣから取得し、
前記設定と前記第１の情報とに基づいて、前記設定に対する調整を行う調整手段と、
前記調整手段により調整された後の前記設定を特定可能な情報を、前記複数のセルのそれぞれにおける無線リソースの割当てを実行する処理装置へ提供する提供手段と、をさらに有する
ことを特徴とする請求項１に記載の制御装置。
【請求項７】
前記判定手段は、前記非リアルタイムＲＩＣから取得した前記設定において特定のセルに設定された前記周波数リソースの範囲の大きさと、前記調整手段により調整された後の前記設定において前記特定のセルに設定された前記周波数リソースの範囲の大きさとの差分が所定の閾値を超えた場合に、前記通知をすべきと判定する
ことを特徴とする請求項６に記載の制御装置。
【請求項８】
前記通知手段は、前記差分に基づいて生成した情報を前記第２の情報として前記非リアルタイムＲＩＣへ通知する
ことを特徴とする請求項７に記載の制御装置。
【請求項９】
前記通知手段は、前記通知をすべきとの判定がされた第１のタイミングと、当該第１のタイミングの後に前記非リアルタイムＲＩＣが前記設定を周期的に行う第２のタイミングとの差分が所定の閾値よりも小さい場合、前記通知を行わない
ことを特徴とする請求項１から８のいずれか１項に記載の制御装置。
【請求項１０】
Ｎｅａｒ－ＲｅａｌｔｉｍｅＲＡＮＩｎｔｅｌｌｉｇｅｎｔＣｏｎｔｒｏｌｌｅｒ（準リアルタイムＲＩＣ）とＮｏｎ－ＲｅａｌｔｉｍｅＲＩＣ（非リアルタイムＲＩＣ）とを含むＯｐｅｎ－ＲａｄｉｏＡｃｃｅｓｓＮｅｔｗｏｒｋ（Ｏ－ＲＡＮ）における準リアルタイムＲＩＣとして機能する制御装置であって、
前記Ｏ－ＲＡＮによって提供される複数のセルにより周波数軸上における所定の範囲の周波数リソースが共用され、
前記所定の範囲の周波数リソースのうち前記複数のセルのそれぞれが優先的に使用可能な周波数リソースの範囲の設定が前記非リアルタイムＲＩＣにより周期的に行われ、前記設定は、前記複数のセルに含まれる第１のセルに設定された前記周波数リソースの範囲と、前記複数のセルに含まれる第１のセルと異なる第２のセルに設定された前記周波数リソースの範囲との少なくとも一部が異なるように行われ、
前記制御装置は、
前記設定を示す情報と、前記複数のセルのそれぞれにおける無線リソースの使用率又は干渉量の少なくともいずれかを特定可能な第１の情報と、を取得する取得手段と、
前記設定と前記第１の情報に基づいて、前記設定に対する調整を行う調整手段と、
前記調整手段により調整された後の前記設定を特定可能な情報を、前記複数のセルのそれぞれにおける無線リソースの割当てを実行する処理装置へ提供する提供手段と、を有する
ことを特徴とする制御装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、Ｏ－ＲＡＮ（Ｏｐｅｎ－ＲａｄｉｏＡｃｃｅｓｓＮｅｔｗｏｒｋ）における無線リソースの制御を行う技術に関する。
続きを表示（約 3,800 文字）【背景技術】
【０００２】
無線通信サービスの普及が進み、様々な環境においてユーザが無線により通信を行うことが一般化している。例えば、コンサートホール等のイベント会場やスタジアム等のスポーツ施設等では、複数のセルによりカバーされる所定のエリアにおいて、大規模な数のユーザが通信を行う。このような環境において通信品質を維持しつつ無線通信サービスを効率的に提供するためには、通信品質を監視しながら無線通信システムのオペレーションを最適化することが必要になる。このような無線通信システムとして、セルにおける通信品質等に関する情報を収集し、これを分析することにより高度なＲＡＮ（ＲａｄｉｏＡｃｃｅｓｓＮｅｔｗｏｒｋ）の制御を行う機能の開発が進んでいる。例えば、無線アクセスネットワーク（ＲＡＮ）をオープン化／インテリジェント化するＯ－ＲＡＮ（Ｏｐｅｎ－ＲＡＮ）の標準化においては、ＲＡＮの設定や運用をインテリジェントに行うための、ＲＡＮＩｎｔｅｌｌｉｇｅｎｔＣｏｎｔｒｏｌｌｅｒ（ＲＩＣ）が規定されている（非特許文献１）。
【先行技術文献】
【非特許文献】
【０００３】
Ｏ－ＲＡＮＷｏｒｋｉｎｇＧｒｏｕｐ２、「Ｎｏｎ－ＲＴＲＩＣＡｒｃｈｉｔｅｃｔｕｒｅ」、Ｏ－ＲＡＮＡｌｌｉａｎｃｅ、２０２３年
【発明の概要】
【発明が解決しようとする課題】
【０００４】
所定のエリアに同一バンドの複数のセルが近接して配置される環境では、セル間において生じる干渉により、通信品質が低下しやすい。特に、各セルにより周波数リソースが共用される場合、干渉が生じる可能性が高くなる。本発明は、Ｏ－ＲＡＮを用いる通信システムにおいて、ＲＡＮの通信品質を改善する技術を提供する。
【課題を解決するための手段】
【０００５】
本発明の一態様による制御装置は、Ｎｅａｒ－ＲｅａｌｔｉｍｅＲＡＮＩｎｔｅｌｌｉｇｅｎｔＣｏｎｔｒｏｌｌｅｒ（準リアルタイムＲＩＣ）とＮｏｎ－ＲｅａｌｔｉｍｅＲＩＣ（非リアルタイムＲＩＣ）とを含むＯｐｅｎ－ＲａｄｉｏＡｃｃｅｓｓＮｅｔｗｏｒｋ（Ｏ－ＲＡＮ）における準リアルタイムＲＩＣとして機能する制御装置であって、前記Ｏ－ＲＡＮによって提供される複数のセルにより周波数軸上における所定の範囲の周波数リソースが共用され、前記所定の範囲の周波数リソースのうち前記複数のセルのそれぞれが優先的に使用可能な周波数リソースの範囲の設定が前記非リアルタイムＲＩＣにより周期的に行われ、前記設定は、前記複数のセルに含まれる第１のセルに設定された前記周波数リソースの範囲と、前記複数のセルに含まれる第１のセルと異なる第２のセルに設定された前記周波数リソースの範囲との少なくとも一部が異なるように行われ、前記制御装置は、前記複数のセルのそれぞれにおける無線リソースの使用率又は干渉量の少なくともいずれかを特定可能な第１の情報を取得する取得手段と、前記第１の情報に基づいて、前記非リアルタイムＲＩＣが前記設定に対する非周期的な再設定を行うための通知をすべきか否かの判定を行う判定手段と、前記判定の結果に基づき、前記第１の情報に基づいて生成され前記非リアルタイムＲＩＣが前記非周期的な再設定を行う際に使用される第２の情報を含む前記通知を前記非リアルタイムＲＩＣに対して行う通知手段と、を有する。
【０００６】
本発明の一態様による処理装置は、Ｎｅａｒ－ＲｅａｌｔｉｍｅＲＡＮＩｎｔｅｌｌｉｇｅｎｔＣｏｎｔｒｏｌｌｅｒ（準リアルタイムＲＩＣ）とＮｏｎ－ＲｅａｌｔｉｍｅＲＩＣ（非リアルタイムＲＩＣ）とを含むＯｐｅｎ－ＲａｄｉｏＡｃｃｅｓｓＮｅｔｗｏｒｋ（Ｏ－ＲＡＮ）における非リアルタイムＲＩＣとして機能する制御装置であって、前記Ｏ－ＲＡＮによって提供される複数のセルのそれぞれにおける無線リソースの使用率又は干渉量の少なくともいずれかを特定可能な第１の情報を収集する収集手段と、設定手段であって、前記複数のセルによって共用される周波数軸上における所定の範囲の周波数リソースのうち、前記複数のセルのそれぞれが優先的に使用可能な周波数リソースの範囲の設定を周期的に行い、前記設定は、前記複数のセルに含まれる第１のセルに設定された前記周波数リソースの範囲と、前記複数のセルに含まれる第１のセルと異なる第２のセルに設定された前記周波数リソースの範囲との少なくとも一部が異なるように行われる、ように構成された設定手段と、前記設定を示す情報を前記複数のセルのそれぞれにおける無線リソースの割当てを実行する処理装置に提供する提供手段と、前記設定に対する非周期的な再設定を行うための通知を前記準リアルタイムＲＩＣから取得する取得手段と、を有し、前記通知は、前記設定に対する非周期的な再設定が行われる際に使用される第２の情報であって前記準リアルタイムＲＩＣにおいて前記第１の情報に基づいて生成された前記第２の情報を含み、前記設定手段は、前記通知を取得したことに基づいて、前記第２の情報を用いて前記設定に対する非周期的な再設定を行う。
【発明の効果】
【０００７】
本発明によれば、Ｏ－ＲＡＮを用いる通信システムにおいて、ＲＡＮの通信品質を改善することができる。
【図面の簡単な説明】
【０００８】
通信システムの構成例を示す図である。

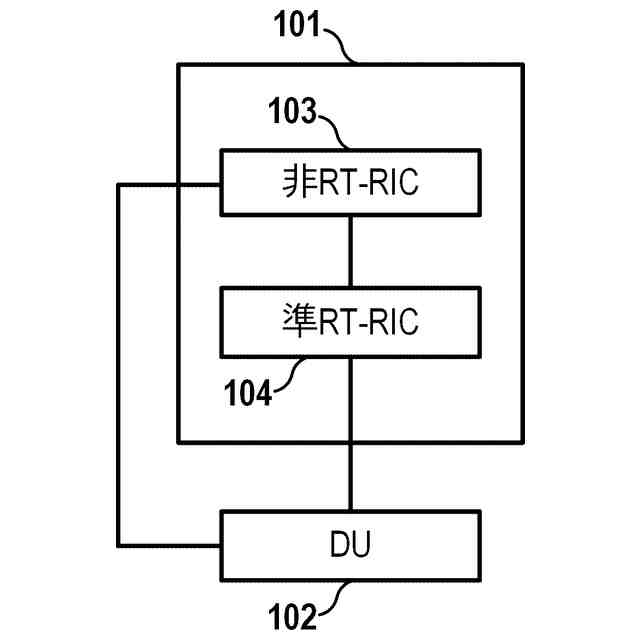

ＲＩＣの構成例を示す図である。

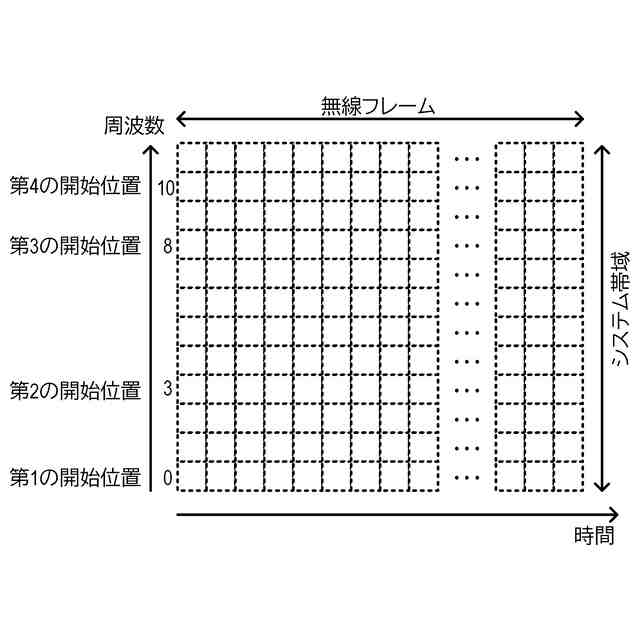

各セルに設定された周波数リソースの範囲の例を示す図である。

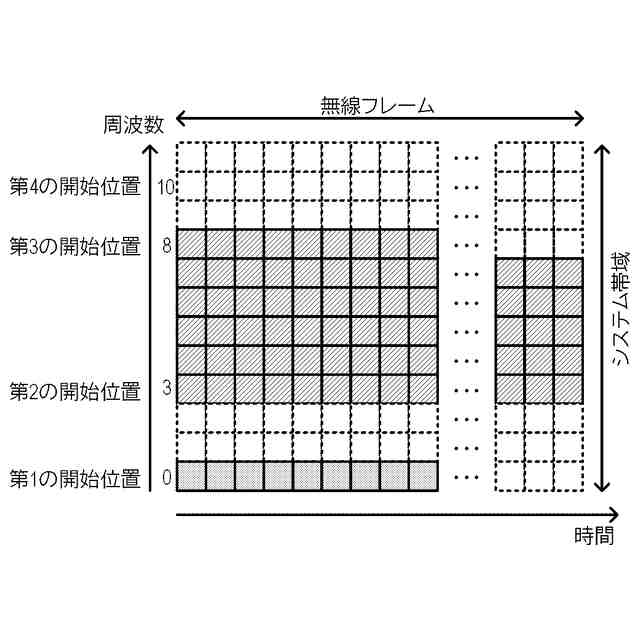

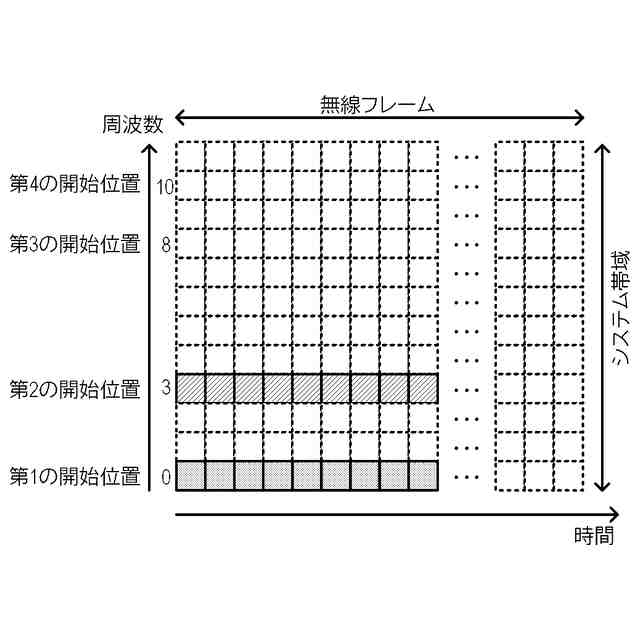

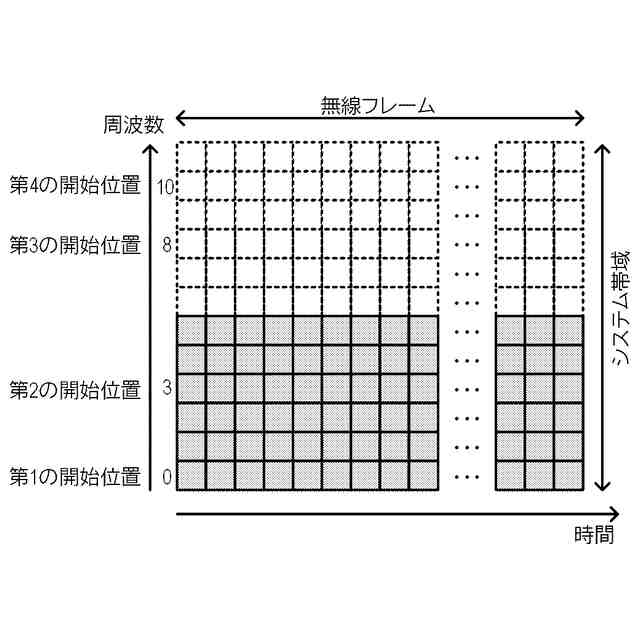

各セルにおける無線リソースの割当ての例を示す図である。
各セルにおける無線リソースの割当ての例を示す図である。
各セルにおける無線リソースの割当ての例を示す図である。

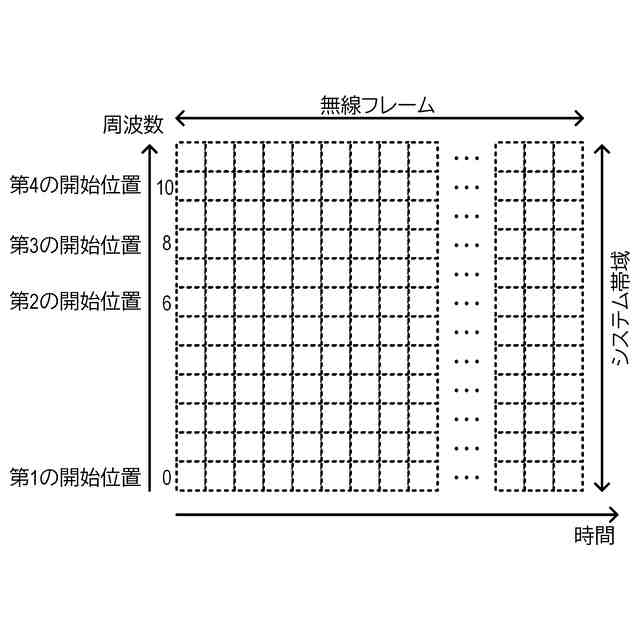

各セルに設定された周波数リソースの範囲の例を示す図である。

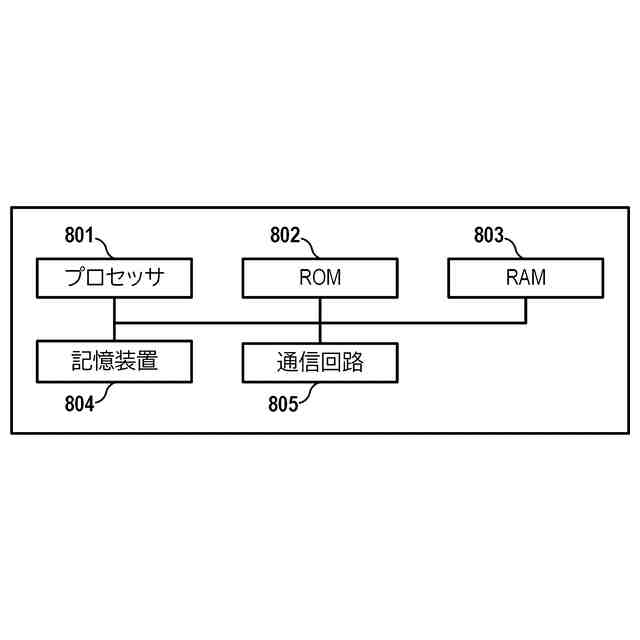

ＲＩＣとＤＵのハードウェア構成例を示す図である。

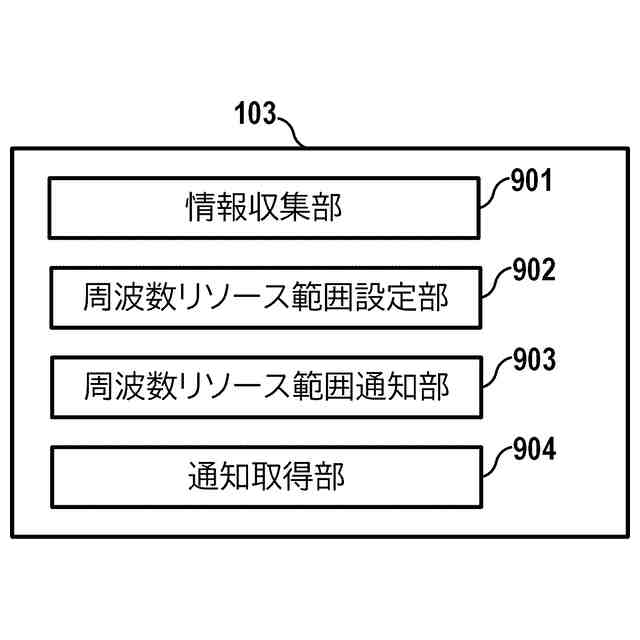

非リアルタイムＲＩＣの機能構成例を示す図である。
準リアルタイムＲＩＣの機能構成例を示す図である。
ＤＵの機能構成例を示す図である。
ＲＩＣとＤＵが実行する処理の流れの一例を示す図である。
ＲＩＣとＤＵが実行する処理の流れの一例を示す図である。
ＲＩＣとＤＵが実行する処理の流れの一例を示す図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照して実施形態を詳しく説明する。なお、以下の実施形態は特許請求の範囲に係る発明を限定するものではなく、また実施形態で説明されている特徴の組み合わせの全てが発明に必須のものとは限らない。実施形態で説明されている複数の特徴のうち２つ以上の特徴は任意に組み合わされてもよい。また、同一若しくは同様の構成には同一の参照番号を付し、重複した説明は省略する。
【００１０】
（システム構成）

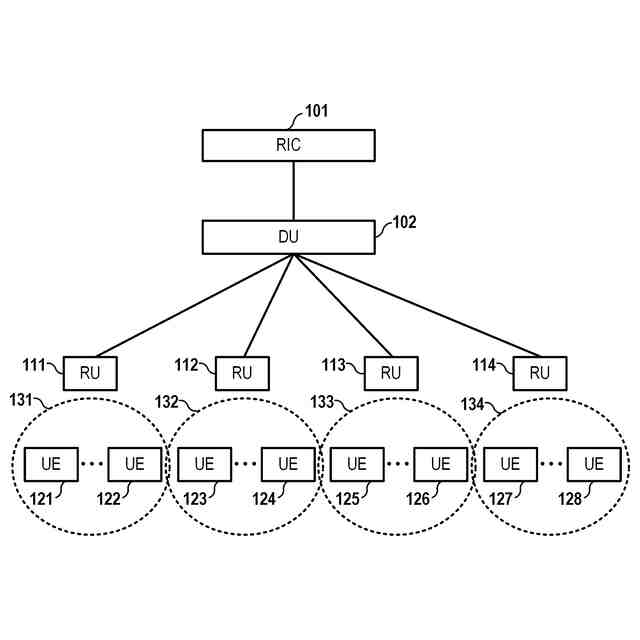

図１に、本実施形態に係る通信システムの構成例を示す。本通信システムは、無線アクセスネットワーク（ＲＡＮ）をオープン化／インテリジェント化するために標準化が進められているＯｐｅｎ－ＲａｄｉｏＡｃｃｅｓｓＮｅｔｗｏｒｋ（Ｏ－ＲＡＮ）を用いて構成される。Ｏ－ＲＡＮは、例えば、ＲＡＮＩｎｔｅｌｌｉｇｅｎｔＣｏｎｔｒｏｌｌｅｒ（ＲＩＣ）１０１、ＤｉｓｔｒｉｂｕｔｅｄＵｎｉｔ（ＤＵ）１０２、ＲａｄｉｏＵｎｉｔ（ＲＵ）１１１～ＲＵ１１４、及び、ＵｓｅｒＥｑｕｉｐｍｅｎｔ（ＵＥ）１２１～ＵＥ１２８を含んで構成される。本実施形態において、ＲＵ１１１～ＲＵ１１４を総称して、ＲＵ１１０と呼ぶことがある。また、本実施形態において、ＵＥ１２１～ＵＥ１２８を総称して、ＵＥ１２０と呼ぶことがある。なお、図１では、１つのＤＵ１０２が、有線ネットワークにより、４つのＲＵ１１１～１１４に接続されている例を示しているが、ＤＵ１０２が２つ以上あってもよく、その場合、それぞれのＲＵ１１０が、互いに異なるＤＵ１０２に接続してもよい。同様に、ＤＵ１０２に接続しているＲＵ１１０は、１つ、２つ又は３つであってもよく、５つ以上であってもよい。また、各ＲＵ１１０に接続するＵＥ１２０は、ゼロ以上であってよく、１つの端末１００が、複数の基地局１１０に同時に接続してもよい。各装置間は、有線ネットワーク又は無線ネットワークにより、相互に接続されうる。なお、図１において、実線は装置間が有線ネットワークにより接続されていることを示す。また、無線媒体を介して各ＲＵ１１０と通信可能なエリアは、セルと呼ばれうる。例えば、ＲＵ１１１～ＲＵ１１４は、セル１３１～セル１３４を構成する。図１では、それぞれのセル１３１～セル１３４を示す点線の範囲内に含まれるＵＥ１２０のそれぞれが、そのセルを構成するＲＵ１１０のそれぞれと通信可能である。それぞれのセル１３１～セル１３４は、空間的に重複する範囲がありうる。セル１３１～セル１３４を総称して、セル１３０と呼ぶことがある。
（【００１１】以降は省略されています）
