公開番号2025141450
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024041385
出願日2024-03-15
発明の名称通信装置、通信装置のためのコンピュータプログラム、及び、通信装置によって実行される方法
出願人ブラザー工業株式会社
代理人弁理士法人快友国際特許事務所
主分類H04W 8/00 20090101AFI20250919BHJP(電気通信技術)
要約【課題】通信装置とアクセスポイントとの間に第1の無線接続が確立されているのか否かに応じて、検索処理に利用される通信チャネルを適切に切り替えることができる技術を提供する。
【解決手段】通信装置は、第1の無線通信方式に従って、アクセスポイントとの第1の無線接続を確立し、外部装置を検索する。通信装置は、アクセスポイントとの第1の無線接続が確立されている状況において、第2の無線通信方式に従って、第1の通信チャネルを利用した第1の検索処理と、第3の無線通信方式に従って、第1の通信チャネルを利用した第2の検索処理と、を実行し、アクセスポイントとの第1の無線接続が確立されていない状況において、第2の無線通信方式に従って、第2の通信チャネルを利用した第3の検索処理と、第3の無線通信方式に従って、第3の通信チャネルを利用した第4の検索処理と、を実行する。
【選択図】図2
特許請求の範囲【請求項１】
通信装置であって、
第１の無線通信方式、第２の無線通信方式、及び、第３の無線通信方式に従って通信可能な無線インターフェースと、
前記無線インターフェースを介して、前記第１の無線通信方式に従って、アクセスポイントとの第１の無線接続を確立する第１の確立部と、
前記無線インターフェースを介して、外部装置を検索する検索部と、
を備え、
前記検索部は、
前記アクセスポイントとの前記第１の無線接続が確立されている第１の状況において、前記第２の無線通信方式に従って、第１の通信チャネルを利用した第１の検索処理と、前記第３の無線通信方式に従って、前記第１の通信チャネルを利用した第２の検索処理と、を実行し、
前記アクセスポイントとの前記第１の無線接続が確立されていない第２の状況において、前記第２の無線通信方式に従って、第２の通信チャネルを利用した第３の検索処理と、前記第３の無線通信方式に従って、前記第２の通信チャネルとは異なる第３の通信チャネルを利用した第４の検索処理と、を実行する、
通信装置。
続きを表示（約 1,300 文字）【請求項２】
前記第１の通信チャネルと前記第２の通信チャネルとは同じである、請求項１に記載の通信装置。
【請求項３】
前記検索部は、前記第３の無線通信方式に従って、予め決められている３個の通信チャネルのうちのいずれかを利用して前記外部装置を検索することが可能であり、
前記第２の通信チャネルと前記第３の通信チャネルとのそれぞれは、前記３個の通信チャネルのいずれかである、請求項１に記載の通信装置。
【請求項４】
前記検索部は、
前記第２の状況において、前記第２の通信チャネルが混雑している場合に、前記第３の検索処理と前記第４の検索処理とを実行し、
前記第２の状況において、前記第２の通信チャネルが混雑していない場合に、前記第３の検索処理と、前記第３の無線通信方式に従って、前記第２の通信チャネルを利用した第５の検索処理と、を実行する、請求項１に記載の通信装置。
【請求項５】
前記第２の無線通信方式は、Ｗｉ－ＦｉＡｗａｒｅ方式であり、
前記第３の無線通信方式は、Ｗｉ－ＦｉＤｉｒｅｃｔ（登録商標）方式である、請求項１に記載の通信装置。
【請求項６】
前記第１の無線接続で利用される通信チャネルは、１ｃｈ～１４ｃｈのいずれかであり、かつ、前記アクセスポイントによって決定されるチャネルである、請求項１に記載の通信装置。
【請求項７】
前記通信装置は、さらに、
前記第１の検索処理によって前記外部装置が見つかる場合に、前記無線インターフェースを介して、前記第２の無線通信方式に従って、前記外部装置との第２の無線接続を確立する第２の確立部を備え、
前記第２の確立部は、前記第２の無線接続において前記第１の通信チャネルを利用する、請求項１に記載の通信装置。
【請求項８】
前記通信装置は、さらに、
前記第５の検索処理によって前記外部装置が見つかる場合に、前記無線インターフェースを介して、前記第２の無線通信方式に従って、前記外部装置との第２の無線接続を確立する第３の確立部を備え、
前記第３の確立部は、前記第２の無線接続において前記第３の通信チャネルを利用する、請求項４に記載の通信装置。
【請求項９】
前記通信装置は、さらに、
前記外部装置との前記第２の無線接続が確立された後に、前記アクセスポイントとの前記第１の無線接続が確立され、かつ、前記第１の無線接続で利用される通信チャネルと前記第２の無線接続で利用される通信チャネルとが異なる場合に、前記外部装置との前記第２の無線接続を切断する第１の切断部を備える、請求項８に記載の通信装置。
【請求項１０】
前記通信装置は、さらに、
前記第２の検索処理によって前記外部装置が見つかる場合に、前記無線インターフェースを介して、前記第３の無線通信方式に従って、前記外部装置との第３の無線接続を確立する第４の確立部を備え、
前記第４の確立部は、前記第３の無線接続において、前記第１の無線接続で利用される通信チャネルと同じ通信チャネルを利用する、請求項１に記載の通信装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書は、検索処理を実行する通信装置を開示する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１には、複数個のＮＡＮデバイスとアクセスポイントとを備えるシステムが開示されている。第１のＮＡＮデバイスは、第１のＮＡＮデバイスがＷｉ－ＦｉＮＡＮ規格以外の通信規格に準拠した通信を実行している場合に、当該通信の動作チャネルと同じ動作チャネルを使用してＮＡＮデータリンクを確立する。一方、第１のＮＡＮデバイスは、第１のＮＡＮデバイスがＷｉ－ＦＩＮＡＮ規格以外の通信規格に準拠した通信を実行していない場合に、第１のＮＡＮデバイスが動作可能な動作チャネルを使用してＮＡＮデータリンクを確立する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－０８３４８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１では、ＮＡＮデバイスとアクセスポイントとの間に無線接続が確立されているのか否かに応じて、ＮＡＮデバイスの動作チャネルを切替えることについて何ら考慮されていない。
【０００５】
本明細書では、通信装置とアクセスポイントとの間に第１の無線接続が確立されているのか否かに応じて、検索処理に利用される通信チャネルを適切に切り替えることができる技術を提供する。
【課題を解決するための手段】
【０００６】
本明細書は、通信装置を開示する。前記通信装置は、第１の無線通信方式、第２の無線通信方式、及び、第３の無線通信方式に従って通信可能な無線インターフェースと、前記無線インターフェースを介して、前記第１の無線通信方式に従って、アクセスポイントとの第１の無線接続を確立する第１の確立部と、前記無線インターフェースを介して、外部装置を検索する検索部と、を備えてもよい。前記検索部は、前記アクセスポイントとの前記第１の無線接続が確立されている第１の状況において、前記第２の無線通信方式に従って、第１の通信チャネルを利用した第１の検索処理と、前記第３の無線通信方式に従って、前記第１の通信チャネルを利用した第２の検索処理と、を実行し、前記アクセスポイントとの前記第１の無線接続が確立されていない第２の状況において、前記第２の無線通信方式に従って、第２の通信チャネルを利用した第３の検索処理と、前記第３の無線通信方式に従って、前記第２の通信チャネルとは異なる第３の通信チャネルを利用した第４の検索処理と、を実行してもよい。
【０００７】
上記の構成によると、通信装置は、第１の状況においては、同じ通信チャネルを利用した第１及び第２の検索処理を実行し、第２の状況においては、異なる通信チャネルを利用した第３及び第４の検索処理を実行する。このような構成によると、通信装置とアクセスポイントとの間に第１の無線接続が確立されているのか否かに応じて、検索処理に利用される通信チャネルを適切に切り替えることができる。
【０００８】
上記の通信装置を実現するためのコンピュータプログラム、当該コンピュータプログラムを記憶するコンピュータ可読記憶媒体、及び、上記の通信装置によって実行される方法も新規で有用である。また、通信装置とアクセスポイントと外部装置とを含む通信システムも、新規で有用である。
【図面の簡単な説明】
【０００９】
通信システムの構成を示す。
チャネルテーブルの一例を示す。

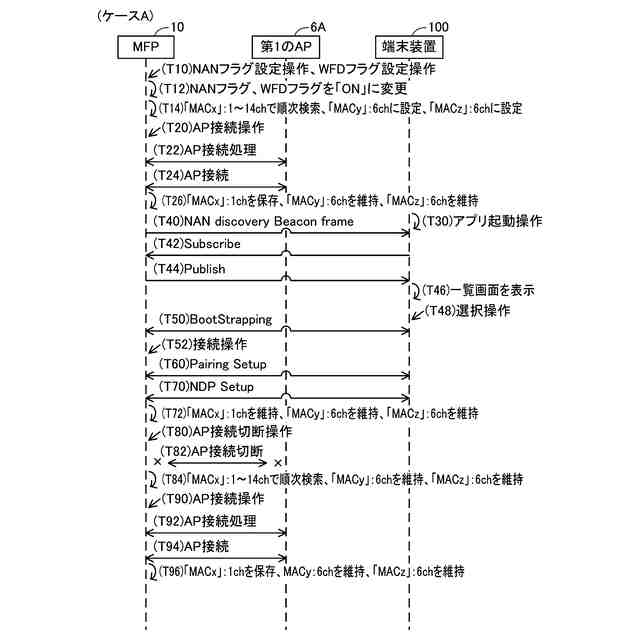

ケースＡのシーケンス図を示す。

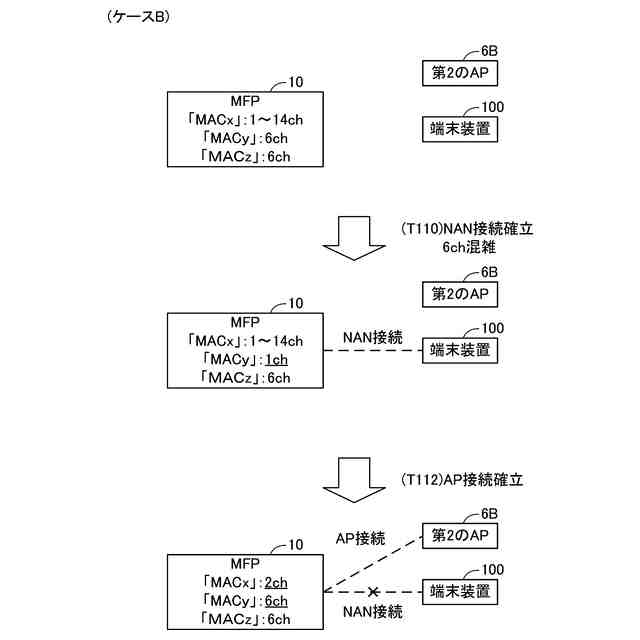

ケースＢにおける通信チャネルの遷移を示す。
ケースＣにおける通信チャネルの遷移を示す。
ケースＤにおける通信チャネルの遷移を示す。

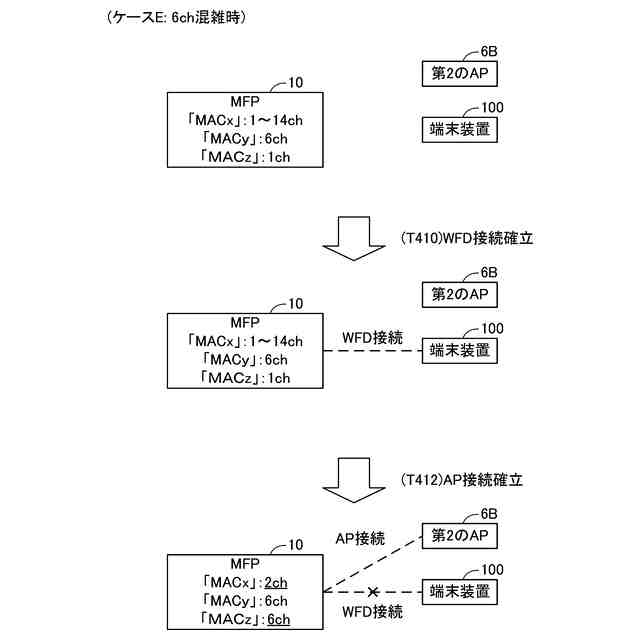

ケースＥにおける通信チャネルの遷移を示す。
ケースＦにおける通信チャネルの遷移を示す。
【発明を実施するための形態】
【００１０】
（第１実施例）
（通信システム２の構成；図１）
図１に示されるように、通信システム２は、ＭＦＰ１０と、端末装置１００と、第１のアクセスポイント６Ａと、第２のアクセスポイント６Ｂと、を備える。以下では、アクセスポイントのことを「ＡＰ」と記載する。本実施例において、第１のＡＰ６Ａは、２．４ＧＨｚ帯の１ｃｈを通信チャネルとして利用し、第２のＡＰ６Ｂは、２．４ＧＨｚ帯の２ｃｈを通信チャネルとして利用する。以下では、第１のＡＰ６Ａ及び第２のＡＰ６Ｂを総称して、「ＡＰ６」と記載することがある。
（【００１１】以降は省略されています）
