公開番号2025143370
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2025111444,2023542438
出願日2025-07-01,2022-08-18
発明の名称通信装置、基地局、及び通信方法
出願人株式会社デンソー,トヨタ自動車株式会社
代理人弁理士法人小澤知的財産事務所
主分類H04W 68/00 20090101AFI20250924BHJP(電気通信技術)
要約【課題】ページングサブグループを決定する装置を提供する。

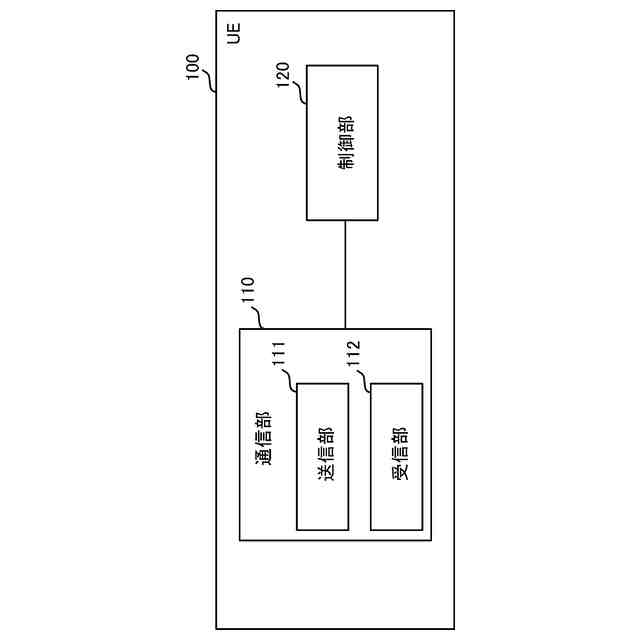

【解決手段】移動通信システムにおいて、通信装置(100)は、ページング機会当たりのサブグループの数を示す第1の情報と、ユーザ装置アイデンティティ(UE_ID)に基づくサブグループの設定に関する第2の情報と、をネットワーク(10)から受信する受信部(112)と、第1の情報と前記第2の情報とに基づいて所定の算出式を用いてUE_IDを算出し、所定の算出式を用いて算出されたUE_IDに基づいてサブグループ識別子を算出する制御部(120)と、を備える。受信部は、サブグループ識別子に基づいて、ページング機会を監視する。
【選択図】図6
特許請求の範囲【請求項１】
通信装置（１００）であって、
ページング機会のサブグループ識別子を示すための情報を含む下りリンク制御情報を物理下りリンク制御チャネルで基地局（２００）から受信する受信部（１１２）と、
ユーザ装置アイデンティティ（ＵＥ＿ＩＤ）を算出する制御部（１２０）と、を備え、
前記制御部（１２０）は、
前記通信装置が前記ページング機会当たりのサブグループの数を示すための第１の情報と、ＵＥ＿ＩＤベースのサブグループ化の設定のための第２の情報とを受信したことに基づいて、前記通信装置の固有識別子を第１の値でｍｏｄ演算する第１の式を用いて前記ＵＥ＿ＩＤとして第１のＵＥ＿ＩＤを算出し、前記第１の式を用いて算出された前記第１のＵＥ＿ＩＤに基づくサブグループ識別子と前記下りリンク制御情報に含まれる前記情報により示される前記サブグループ識別子とに基づいて、前記ページング機会を監視し、
前記通信装置が前記第２の情報を受信していないことに基づいて、前記通信装置の固有識別子を第２の値でｍｏｄ演算する第２の式を用いて前記ＵＥ＿ＩＤとして第２のＵＥ＿ＩＤを算出し、前記第２の式を用いて算出された前記第２のＵＥ＿ＩＤに基づいて、前記ページング機会を監視し、
前記第１の値は、前記第２の値より大きい
通信装置（１００）。

発明の詳細な説明【関連出願への相互参照】
【０００１】
本出願は、２０２２年８月１８日に出願された特許出願番号２０２３－５４２４３８号に基づくものであって、その優先権の利益を主張するものであり、その特許出願のすべての内容が、参照により本明細書に組み入れられる。
続きを表示（約 2,400 文字）【技術分野】
【０００２】
本開示は、移動通信システムで用いる通信装置、基地局、及び通信方法に関する。
【背景技術】
【０００３】
移動通信システムの標準化プロジェクトである３ＧＰＰ（登録商標。以下同じ）（３ｒｄＧｅｎｅｒａｔｉｏｎＰａｒｔｎｅｒｓｈｉｐＰｒｏｊｅｃｔ）において、ＲＲＣ（ＲａｄｉｏＲｅｓｏｕｒｃｅＣｏｎｔｒｏｌ）アイドル状態又はＲＲＣインアクティブ状態にある通信装置向けに消費電力を削減するための議論が行われている（非特許文献１参照）。具体的には、同じページング機会に割り当てられた複数の通信装置のそれぞれを、複数のサブグループ（以下、ページングサブグループと称する）のいずれかに分類する仕組みを導入することが検討されている。
【０００４】
ネットワークは、ページングメッセージの送信前に、当該ページングメッセージの送信先の通信装置が属するページングサブグループを各通信装置に通知する。ＲＲＣアイドル状態又はＲＲＣインアクティブ状態にある通信装置は、通知されたページングサブグループに自身が属すると判定した場合に限り、当該ページングメッセージの受信処理（具体的には、物理下りリンク共有チャネルの受信及び復号）を行い、ページングメッセージ内に自身の固有識別子が含まれているか否かを判定する。一方で、通信装置は、通知されたページングサブグループに自身が属しないと判定した場合には、ページング機会においてページングメッセージの受信処理をスキップできるため、消費電力を削減できる。
【０００５】
通信装置が属するページングサブグループを決定する方法として、通信装置が、自身の固有識別子（例えば、５Ｇ－Ｓ－ＴＭＳＩ）に基づいてページングサブグループを決定する方法が提案されている。具体的には、通信装置は、自身の固有識別子からユーザ装置アイデンティティ（ＵＥｉｄｅｎｔｉｔｙ：ＵＥＩＤ）を算出し、算出したユーザ装置アイデンティティから自身の属するページングサブグループ（具体的には、ページングサブグループＩＤ（ＵＥｓｕｂｇｒｏｕｐＩＤ））を算出する。ユーザ装置アイデンティティからページングサブグループ識別子を算出する式として、「ＵＥｓｕｂｇｒｏｕｐＩＤ＝ｆｌｏｏｒ（ＵＥ＿ＩＤ／（Ｎ＊Ｎｓ））ｍｏｄＮｓｇ」という式が提案されている。Ｎは、通信装置の不連続受信（ＤＲＸ）サイクル内の合計ページングフレーム（ＰＦ）数であり、Ｎｓは、１つのＰＦ当たりのページング機会数であり、Ｎｓｇは、ページングサブグループ数（具体的には、セルにおける１つのページング機会当たりのページングサブグループの最大数）である。
【０００６】
ここで、現在の３ＧＰＰの技術仕様で規定されている「ＵＥ＿ＩＤ＝５Ｇ－Ｓ－ＴＭＳＩｍｏｄ１０２４」という式を用いて算出したユーザ装置アイデンティティから、上述の式を用いてページングサブグループを算出すると、「Ｎ＊Ｎｓ＊Ｎｓｇ＞１０２４」という条件が満たされる場合、同じページング機会に割り当てられた全ての通信装置が同じページングサブグループに属してしまう。そこで、非特許文献２には、「ＵＥｉｄｅｎｔｉｔｙ＝５Ｇ－Ｓ－ＴＭＳＩｍｏｄ１０２４＊Ｎｓｇ」という式により、ユーザ装置アイデンティティを算出することが記載されている。
【先行技術文献】
【非特許文献】
【０００７】
３ＧＰＰ寄書：ＲＰ－２００９３８
３ＧＰＰ寄書：Ｒ２－２１０６９９９
【発明の概要】
【０００８】
第１の態様に係る通信装置は、ページング機会当たりのサブグループの数を示す第１の情報と、ユーザ装置アイデンティティ（ＵＥ＿ＩＤ）に基づく前記サブグループの設定に関する第２の情報と、をネットワークから受信する受信部と、前記第１の情報と前記第２の情報とに基づいて所定の算出式を用いて前記ＵＥ＿ＩＤを算出し、前記所定の算出式を用いて算出された前記ＵＥ＿ＩＤに基づいてサブグループ識別子を算出する制御部と、を備える。前記受信部は、前記サブグループ識別子に基づいて、ページング機会を監視する。
【０００９】
第２の態様に係る基地局は、ページング機会当たりのサブグループの数を示す第１の情報と、ユーザ装置アイデンティティ（ＵＥ＿ＩＤ）に基づく前記サブグループの設定に関する第２の情報と、を通信装置へ送信する送信部と、前記第１の情報と前記第２の情報とに基づいて所定の算出式を用いて前記ＵＥ＿ＩＤを算出し、前記所定の算出式を用いて算出された前記ＵＥ＿ＩＤに基づいてサブグループ識別子を算出する制御部と、を備える。前記送信部は、前記サブグループ識別子に基づくページング機会において下りリンク制御情報を物理リンク制御チャネルで送信する。
【００１０】
第３の態様に係る通信方法は、通信装置で実行される通信方法である。当該通信方法は、ページング機会当たりのサブグループの数を示す第１の情報と、ユーザ装置アイデンティティ（ＵＥ＿ＩＤ）に基づく前記サブグループの設定に関する第２の情報と、をネットワークから受信するステップと、前記第１の情報と前記第２の情報とに基づいて所定の算出式を用いて前記ＵＥ＿ＩＤを算出し、前記所定の算出式を用いて算出された前記ＵＥ＿ＩＤに基づいてサブグループ識別子を算出するステップと、前記サブグループ識別子に基づいて、ページング機会を監視するステップと、を備える。
【図面の簡単な説明】
（【００１１】以降は省略されています）
