公開番号2025143761
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043179
出願日2024-03-19
発明の名称電池の製造方法、及び、電池
出願人トヨタ自動車株式会社,株式会社豊田自動織機
代理人個人,個人,個人
主分類H01M 10/04 20060101AFI20250925BHJP(基本的電気素子)
要約【課題】シール部材のシワの発生を抑制することができる電池の製造方法を提供する。
【解決手段】電池の製造方法であって、電極部材を準備し、複数の前記電極部材を、厚さ方向に積層して電極積層体ELを形成し、前記電極積層体の厚さ方向の両端部に一対の拘束板6a、6bを配置し、前記拘束板を用いてシール部材を形成し、前記電極積層体は、厚さ方向から見て、第1枠部材および第2枠部材が集電体の外縁と対向する第1領域R1と、前記第1枠部材および前記第2枠部材が前記集電体より外側に位置する第2領域R2と、を有し、一対の前記拘束板の内の少なくとも一方の拘束板は、前記電極積層体の前記第2領域と対向する位置に、凸部7を有する、電池の製造方法。
【選択図】図4
特許請求の範囲【請求項１】
電池の製造方法であって、
集電体、及び、前記集電体の少なくとも一方の面上に配置された活物質層を有し、かつ、厚さ方向から見て、前記集電体の外縁が、前記活物質層の外縁より外側に位置する電極と、前記集電体の外縁に沿って前記集電体の一方の面上に溶着された樹脂製の第１枠部材と、前記集電体の外縁に沿って前記集電体の他方の面上に溶着された樹脂製の第２枠部材と、を有する電極部材を準備する準備工程と、
複数の前記電極部材を、厚さ方向に積層して電極積層体を形成する電極積層体形成工程と、
前記電極積層体の厚さ方向の両端部に一対の拘束板を配置し、前記拘束板を用いて前記第１枠部材および前記第２枠部材を加圧しながら加熱して、前記第１枠部材と前記第２枠部材を溶着させることにより、シール部材を形成するシール部材形成工程と、を有し、
前記電極積層体は、厚さ方向から見て、前記第１枠部材および前記第２枠部材が前記集電体の外縁と対向する第１領域と、前記第１枠部材および前記第２枠部材が前記集電体より外側に位置する第２領域と、を有し、
一対の前記拘束板の内の少なくとも一方の拘束板は、前記電極積層体の前記第２領域と対向する位置に、凸部を有し、
前記シール部材形成工程において、前記第２領域に対して加熱および加圧を行い、前記第１枠部材と前記第２枠部材を前記第２領域の少なくとも外縁で溶着させる、電池の製造方法。
続きを表示（約 300 文字）【請求項２】
複数の電極部材が厚さ方向に積層された電極積層体を備える電池であって、
前記電極部材は、集電体、及び、前記集電体の少なくとも一方の面上に配置された活物質層を有し、かつ、厚さ方向から見て、前記集電体の外縁が、前記活物質層の外縁より外側に位置する電極と、前記集電体の両面に溶着され、かつ、前記電極を取り囲むシール部材と、を有し、
前記シール部材は、厚さ方向から見て、前記集電体の外縁と対向する第１領域と、前記集電体より外側に位置する第２領域と、を有し、
前記シール部材の厚さ方向の少なくとも一方の端部には、前記第１領域と前記第２領域により段差が形成されている、電池。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電池の製造方法、及び、電池に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１には、一対のエンドプレートによってモジュール積層体が拘束された蓄電装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－０９１９４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
複数の電極部材が積層された電極積層体の端面（側面、厚さ方向に延在する面）溶着の際に、電極積層体を平板の拘束板で拘束すると、電極積層体のシール部材の端部の集電体と対向しない領域ではシール部材を構成する樹脂が水平方向に膨張し、シール部材にシワが発生し、電池の体格が大きくなる可能性がある。
【０００５】
本開示は、上記実情に鑑みてなされたものであり、シール部材のシワの発生を抑制することができる電池の製造方法を提供することを主目的とする。
【課題を解決するための手段】
【０００６】
［１］
電池の製造方法であって、
集電体、及び、前記集電体の少なくとも一方の面上に配置された活物質層を有し、かつ、厚さ方向から見て、前記集電体の外縁が、前記活物質層の外縁より外側に位置する電極と、前記集電体の外縁に沿って前記集電体の一方の面上に溶着された樹脂製の第１枠部材と、前記集電体の外縁に沿って前記集電体の他方の面上に溶着された樹脂製の第２枠部材と、を有する電極部材を準備する準備工程と、
複数の前記電極部材を、厚さ方向に積層して電極積層体を形成する電極積層体形成工程と、
前記電極積層体の厚さ方向の両端部に一対の拘束板を配置し、前記拘束板を用いて前記第１枠部材および前記第２枠部材を加圧しながら加熱して、前記第１枠部材と前記第２枠部材を溶着させることにより、シール部材を形成するシール部材形成工程と、を有し、
前記電極積層体は、厚さ方向から見て、前記第１枠部材および前記第２枠部材が前記集電体の外縁と対向する第１領域と、前記第１枠部材および前記第２枠部材が前記集電体より外側に位置する第２領域と、を有し、
一対の前記拘束板の内の少なくとも一方の拘束板は、前記電極積層体の前記第２領域と対向する位置に、凸部を有し、
前記シール部材形成工程において、前記第２領域に対して加熱および加圧を行い、前記第１枠部材と前記第２枠部材を前記第２領域の少なくとも外縁で溶着させる、電池の製造方法。
【０００７】
［２］
複数の電極部材が厚さ方向に積層された電極積層体を備える電池であって、
前記電極部材は、集電体、及び、前記集電体の少なくとも一方の面上に配置された活物質層を有し、かつ、厚さ方向から見て、前記集電体の外縁が、前記活物質層の外縁より外側に位置する電極と、前記集電体の両面に溶着され、かつ、前記電極を取り囲むシール部材と、を有し、
前記シール部材は、厚さ方向から見て、前記集電体の外縁と対向する第１領域と、前記集電体より外側に位置する第２領域と、を有し、
前記シール部材の厚さ方向の少なくとも一方の端部には、前記第１領域と前記第２領域により段差が形成されている、電池。
【発明の効果】
【０００８】
本開示の電池の製造方法は、シール部材のシワの発生を抑制することができる。
【図面の簡単な説明】
【０００９】

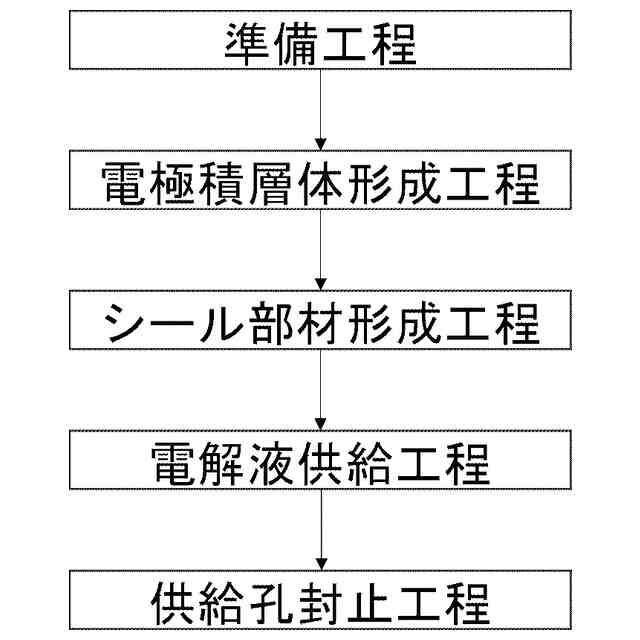

図１は、本開示における電池の製造方法を例示するフロー図である。
図２は、本開示における準備工程で準備された電極部材を例示する概略断面図である。
図３は、本開示における電極積層体形成工程で形成された電極積層体を例示する概略断面図である。
図４は、本開示におけるシール部材形成工程を例示する概略模式図である。
図５は、本開示における電池を例示する概略断面図である。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照しつつ本開示の形態を説明する。見易さのため、繰り返しとなる符号の一部を省略することがある。また、図には３次元直交座標系の方向も合わせて示した。ここではｘｙ平面が水平面であり、ｚ軸方向を鉛直方向とし、ｚ軸方向に大きい方が上とする。また、本明細書において、ある部材に対して他の部材を配置する態様を表現するにあたり、単に「上に」または「下に」と表記する場合、特に断りの無い限りは、ある部材に接するように、直上または直下に他の部材を配置する場合と、ある部材の上方または下方に、別の部材を介して他の部材を配置する場合との両方を含む。
（【００１１】以降は省略されています）
