公開番号2025145550
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045776
出願日2024-03-21
発明の名称搬送装置および熱処理装置
出願人ノリタケ株式会社
代理人個人,個人
主分類F27B 9/30 20060101AFI20250926BHJP(炉,キルン,窯;レトルト)
要約【課題】被処理物の処理量を増やす。
【解決手段】搬送装置30は、複数の搬送ローラ40と、ストッパ50と、幅寄せ装置60とを備えている。複数の搬送ローラ40は、搬送経路に沿って並べられている。ストッパ50は、複数の搬送ローラ40のうち、隣り合う搬送ローラ40a,40bの間から昇降する。幅寄せ装置60は、リフタ61と、プッシャ66とを備えている。リフタ61は、ストッパ50によって停止された複数の搬送ローラ40上を搬送される、搬送方向と直交する方向に沿って並ぶ複数の被搬送物Aを持ち上げる。プッシャ66は、リフタ61によって持ち上げられた複数の被搬送物Aを搬送ローラ40の軸方向に沿って押す。プッシャ66は、被搬送物Aと接する当て板67を備えている。当て板67は、セメント系材料から構成されている。
【選択図】図4
特許請求の範囲【請求項１】
複数列の搬送レーンが設定された、搬送経路に沿って並べられた複数の搬送ローラと、
前記複数の搬送ローラのうち予め定められた位置の隣り合う搬送ローラの間から昇降するストッパと、
幅寄せ装置と
を備え、
前記幅寄せ装置は、
前記ストッパによって停止された前記複数の搬送ローラ上を搬送される、搬送方向と直交する方向に沿って並ぶ複数の被搬送物を持ち上げるリフタと、
前記リフタによって持ち上げられた前記複数の被搬送物を前記搬送ローラの軸方向に沿って押すプッシャと
を備え、
前記プッシャは、前記被搬送物と接する当て板を備え、
前記当て板は、セメント系材料から構成されている、
搬送装置。
続きを表示（約 870 文字）【請求項２】
前記セメント系材料は、骨材としてガラス繊維を含む、請求項１に記載された搬送装置。
【請求項３】
前記搬送経路では、複数段に重ねられた被搬送物が搬送され、
前記プッシャは、前記当て板を前記軸方向に沿って駆動する駆動装置から延びるシャフトをさらに備え、
前記シャフトは、前記複数段に重ねられた被搬送物が前記リフタによって持ち上げられた際に、前記軸方向において、前記複数段に重ねられた被搬送物の境界部と重なる位置に設けられている、請求項１または２に記載された搬送装置。
【請求項４】
前記リフタは、前記複数の被搬送物を支持する複数の支持ローラを備え、
前記複数の支持ローラの回転軸は、それぞれ前記複数の被搬送物が搬送される搬送方向に沿っている、請求項１または２に記載された搬送装置。
【請求項５】
前記リフタは、
前記搬送方向に沿って互いに対向する第１支持板および第２支持板と、
前記第１支持板によって支持された複数の第１支持ローラと、
前記第２支持板によって支持された複数の第２支持ローラと
を備え、
前記複数の第１支持ローラは、前記第１支持板の、前記第２支持板と対向する面とは反対側の面に取り付けられており、
前記複数の第２支持ローラは、前記第２支持板の、前記第１支持板と対向する面とは反対側の面に取り付けられている、請求項４に記載された搬送装置。
【請求項６】
前記複数の支持ローラは、セラミック製である、請求項４に記載された搬送装置。
【請求項７】
前記被搬送物に収容された被処理物を加熱する加熱装置と、
前記加熱装置の搬出口に接続された搬送装置と
を備え、
前記搬送装置は、請求項１または２に記載された搬送装置である、
熱処理装置。
【請求項８】
前記加熱装置は、ローラハースキルンである、請求項７に記載された熱処理装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、搬送装置および熱処理装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特開２０２２－１５１１５１号公報には、搬送ローラ上に置かれた複数の被搬送物を少なくとも３列の縦列状態でそれぞれ搬送するローラ式搬送装置が開示されている。同公報に開示されているローラ式搬送装置には、被搬送物をストッパに突き当てた後に幅寄せし、搬送方向に直交する方向に整列させる被搬送物整列装置が設けられている。かかるローラ式搬送装置では、搬送されてきた被搬送物を、例えば、置換室への収容に先立って搬送方向に直交する方向に整列させることができるとされている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１５１１５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
要求処理量の増加により炉出口の被焼成物の温度が上がる事で、従来よりも機械的強度・耐熱温度の向上が幅寄せ装置に求められている。
【課題を解決するための手段】
【０００５】
ここで開示される搬送装置は、複数の搬送ローラと、ストッパと、幅寄せ装置とを備えている。複数の搬送ローラは、複数列の搬送レーンが設定された、搬送経路に沿って並べられている。ストッパは、複数の搬送ローラのうち予め定められた位置の隣り合う搬送ローラの間から昇降する。幅寄せ装置は、リフタと、プッシャとを備えている。リフタは、ストッパによって停止された複数の搬送ローラ上を搬送される、搬送方向と直交する方向に沿って並ぶ複数の被搬送物を持ち上げる。プッシャは、リフタによって持ち上げられた複数の被搬送物を搬送ローラの軸方向に沿って押す。プッシャは、被搬送物と接する当て板を備えている。当て板は、セメント系材料から構成されている。かかる搬送装置は、幅寄せ装置の機械的強度・耐熱温度の向上が良好である。
【図面の簡単な説明】
【０００６】

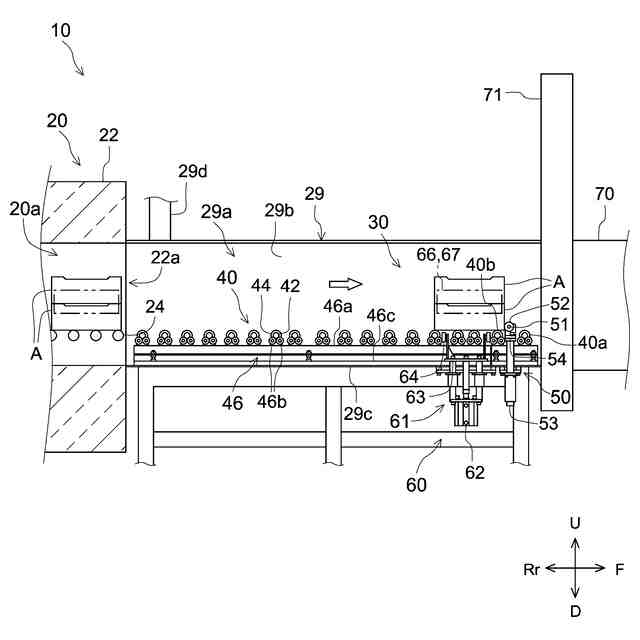

図１は、熱処理装置１０を示す模式図である。

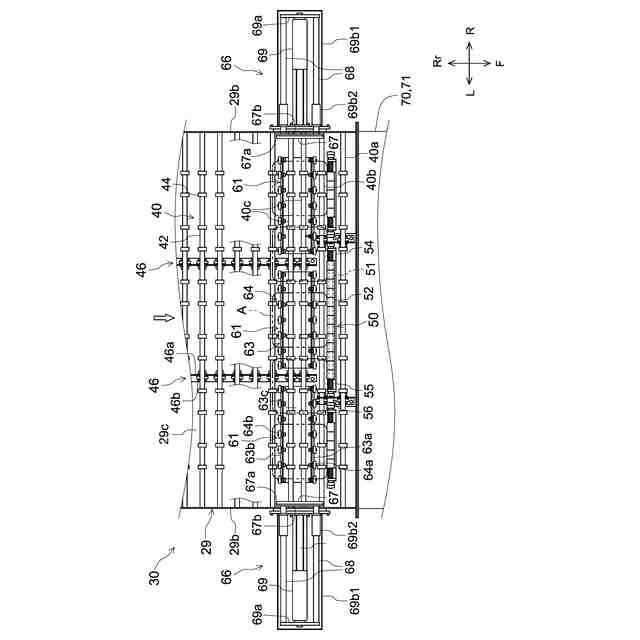

図２は、搬送装置３０の模式図である。
図３は、ストッパ５０の模式図である。

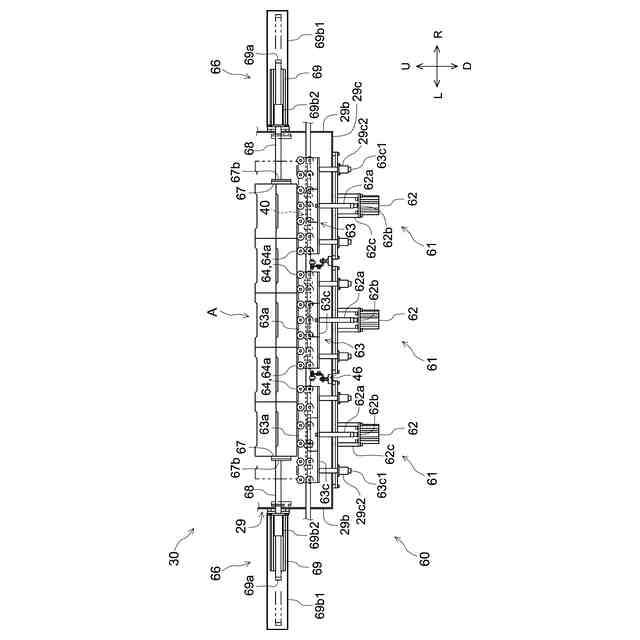

図４は、幅寄せ装置６０の模式図である。
【発明を実施するための形態】
【０００７】
以下、本開示における実施形態の１つについて、図面を参照しつつ詳細に説明する。なお、以下の図面においては、同じ作用を奏する部材・部位には同じ符号を付して説明している。また、各図における寸法関係（長さ、幅、厚み等）は実際の寸法関係を反映するものではない。上、下、左、右、前、後の向きは、図中、Ｕ、Ｄ、Ｌ、Ｒ、Ｆ、Ｒｒの矢印でそれぞれ表されている。ここで、上、下、左、右、前、後の向きは、説明の便宜上、定められているに過ぎず、特に言及されない限りにおいて本願発明を限定しない。
【０００８】
図１は、熱処理装置１０を示す模式図である。図中、被搬送物Ａが搬送される方向は、矢印で示されている。図２は、搬送装置３０の模式図である。図２では、上方から見た搬送装置３０の平面図が模式的に示されている。図２では、ストッパ５０によって整列する被搬送物Ａの位置は、二点鎖線で示されている。図３は、ストッパ５０の模式図である。図３では、前方から後方に向かって見たストッパ５０が示されている。図３では、上昇している状態のストッパ５０が示されており、下降している状態のストッパ５０の位置は、二点鎖線で示されている。図３では、搬送ローラ４０の図示は省略されている。図４は、幅寄せ装置６０の模式図である。図４では、前方から後方に向かって見た幅寄せ装置６０が示されている。図４では、幅寄せ時の当て板６７および被搬送物Ａが示されており、幅寄せ前の当て板６７および被搬送物Ａは、二点鎖線で示されている。また、図４では、被搬送物Ａが持ち上げられる前の支持ローラ６４は、二点鎖線で示されている。
【０００９】
〈熱処理装置１０〉
熱処理装置１０は、図１に示されているように、加熱装置２０と、搬送装置３０と、置換室７０とを備えている。熱処理装置１０は、加熱容器Ａに被処理物を収容した状態で搬送しつつ熱処理するための装置である。被処理物が収容された加熱容器Ａは、適宜に被搬送物Ａとも称される。
【００１０】
この実施形態では、加熱容器Ａは、匣鉢またはサヤとも称される箱型の容器が用いられている。加熱容器Ａは、上部が開口している。加熱容器Ａは、底板と、底板から上方に延びる側板とを有している。加熱容器Ａの側板の上部には、窪みが形成されている。これによって、加熱容器Ａが重ねられた場合にも、下方の加熱容器Ａの内部は、熱処理装置１０内の雰囲気にさらされる。
（【００１１】以降は省略されています）
