公開番号2025145675
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045982
出願日2024-03-22
発明の名称吐水装置
出願人株式会社タカギ
代理人kakeruIP弁理士法人
主分類E03C 1/042 20060101AFI20250926BHJP(上水;下水)
要約【課題】水形の切り替えを行うことができる水形切替ユニット部を有する吐水装置において、吐水による水圧等の大きな負荷に耐えられるとともに、使用者の誤使用により、水形切替ユニット部の固定が解除される可能性を低減できる吐水装置を提供する。

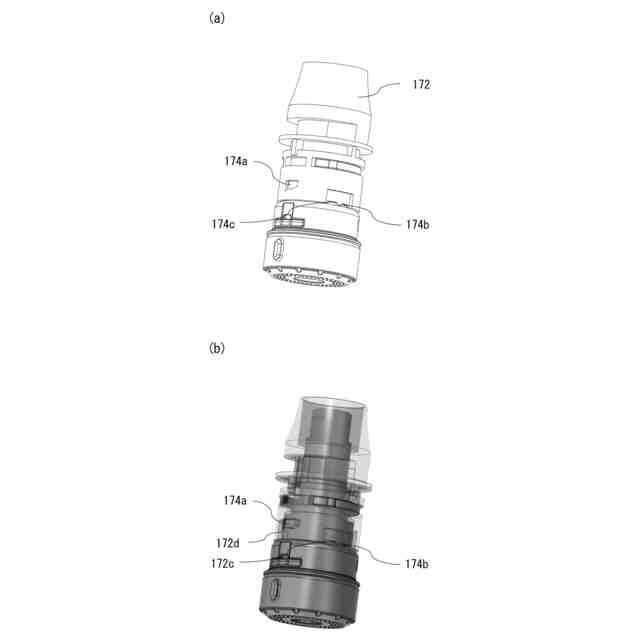

【解決手段】円筒状の構造を有するヘッド部172と、前記ヘッド部172の内側に接続され、円筒状の構造を有する水形切替ユニット部とを有する吐水装置であって、前記ヘッド部172と前記水形切替ユニット部に、バヨネット構造172d、174a、及び、スナップフィット構造172c、174bを、両者が対する円筒状の構造の周面に沿ってそれぞれ設け、前記バヨネット構造172d、174aにより、前記ヘッド部172と前記水形切替ユニット部とが接続されるのと同時に、スナップフィット構造172c、174bによる接続も行われる。
【選択図】図26
特許請求の範囲【請求項１】
円筒状の構造を有するヘッド部と、前記ヘッド部の内側に接続され、円筒状の構造を有する水形切替ユニット部とを有する吐水装置であって、
前記ヘッド部と前記水形切替ユニット部に、バヨネット構造、及び、スナップフィット構造を、両者が対する円筒状の構造の周面に沿ってそれぞれ設け、
前記バヨネット構造により、前記ヘッド部と前記水形切替ユニット部とが接続されるのと同時に、前記スナップフィット構造による接続も行われる、
吐水装置。
続きを表示（約 1,000 文字）【請求項２】
前記バヨネット構造は軸方向に延びる第１溝を有し、
前記水形切替ユニット部の吐水方向と、前記第１溝の方向とが一致する、
請求項１に記載の吐水装置。
【請求項３】
前記バヨネット構造は、円筒状の構造の周面に略１８０度離れた位置に２つ設けられ、
前記スナップフィット構造は、前記バヨネット構造から略９０度離れた位置に２つ設けられる、
請求項２に記載の吐水装置。
【請求項４】
前記水形切替ユニット部は、周方向の回転操作にて水形を切り替える、
請求項３に記載の吐水装置。
【請求項５】
前記ヘッド部を覆うカバー部材を有する、
請求項４に記載の吐水装置。
【請求項６】
他の部材に固定されており、前記他の部材を軸に回動する、先端に前記ヘッド部を保持する保持部を有するステーを備え、
前記保持部は、前記ステーを回動させた際に、前記ヘッド部が外れないような形状となっている、
請求項１乃至５のいずれか１項に記載の吐水装置。
【請求項７】
前記保持部は、平坦部を有する鉤形状で構成されており、
前記ヘッド部は、前記平坦部と対応した形状を有する前記保持部が入り込む溝、を有する、
請求項６に記載の吐水装置。
【請求項８】
円筒状の構造を有するヘッド部と、前記ヘッド部の内側に接続され、円筒状の構造を有する水形切替ユニット部とを有する吐水装置であって、
前記ヘッド部と前記水形切替ユニット部に、バヨネット構造、及び、スナップフィット構造を、円筒状の構造の周面に沿ってそれぞれ設け、
前記バヨネット構造により、前記ヘッド部と前記水形切替ユニット部とが接続されるのと同時に、前記スナップフィット構造による接続も行われ、
前記ヘッド部を覆うカバー部材を有する、
吐水装置の組立方法であって、
前記カバー部材を、下方から、前記ヘッド部に装着する第１工程、
前記水形切替ユニット部を、下方から、前記ヘッド部の円筒状の構造内に挿入する第２工程、及び、
前記水形切替ユニット部を回転させて、前記バヨネット構造、及び、前記スナップフィット構造による接続を行う第３工程、
を有する、
吐水装置の組立方法。

発明の詳細な説明【技術分野】
【０００１】

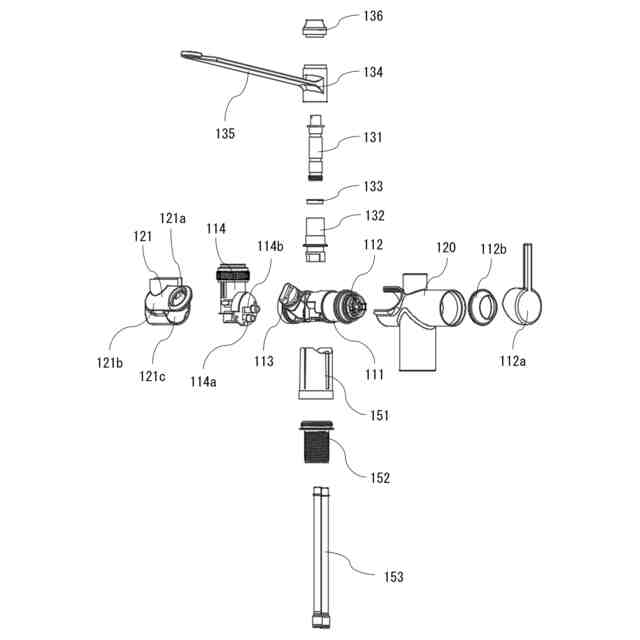

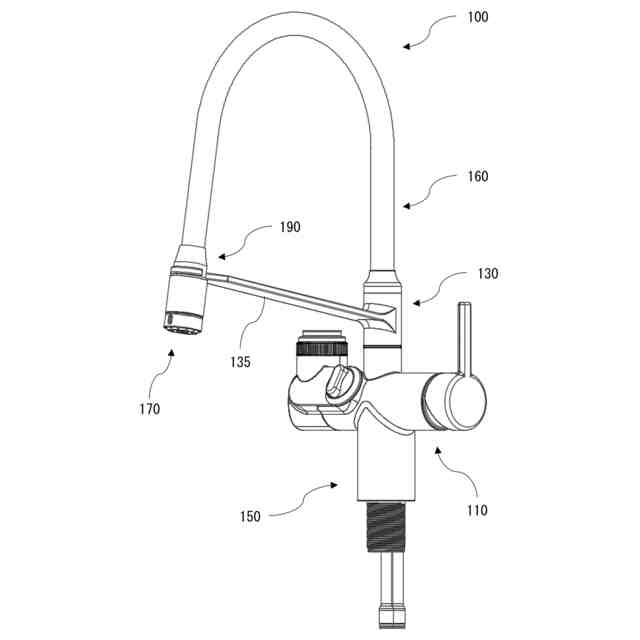

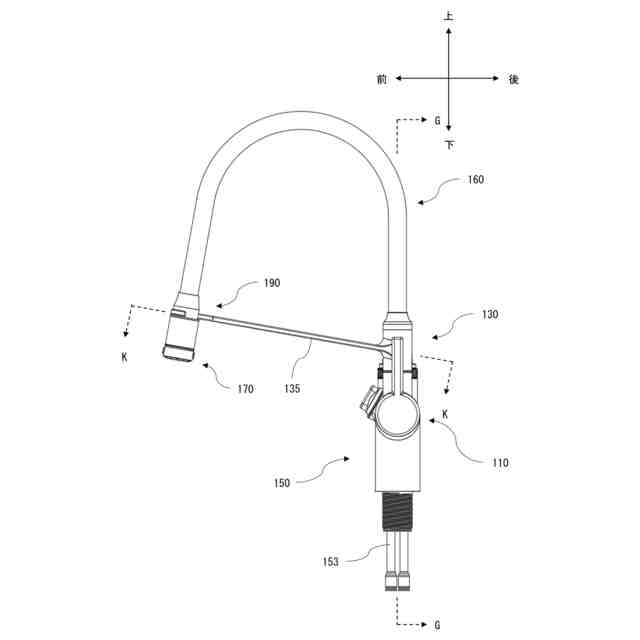

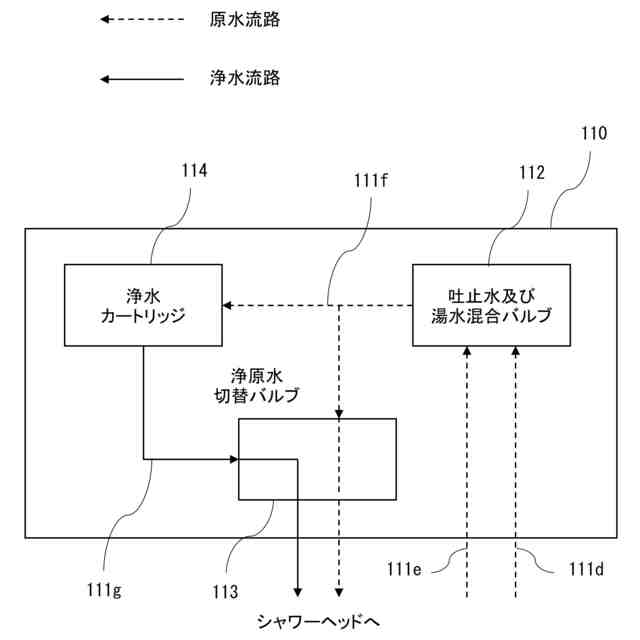

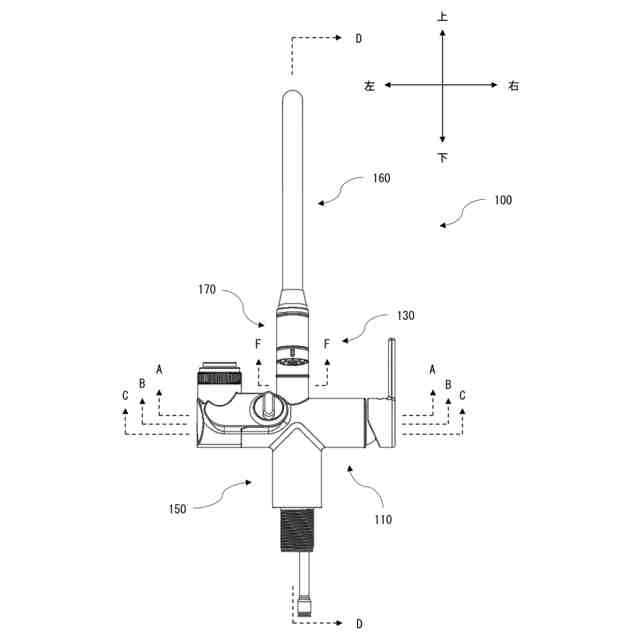

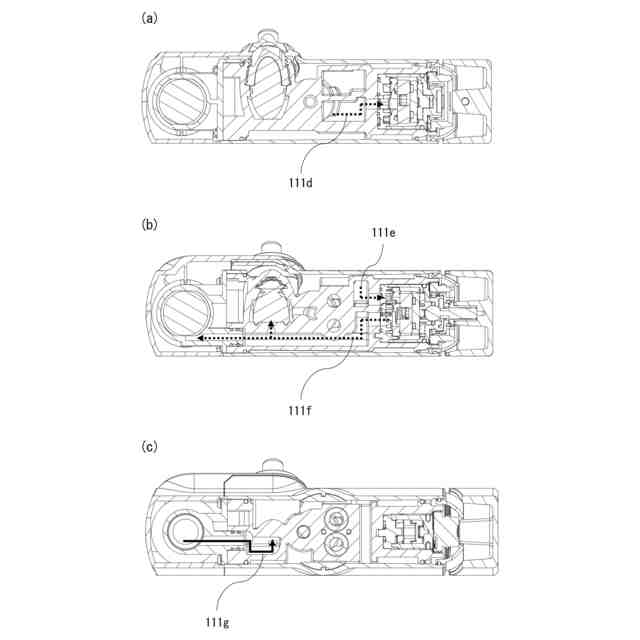

本発明は、水形の切り替えを行うことができる水形切替ユニット部を有する吐水装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
水形の切り替えを行うことができる水形切替ユニット部を有する吐水装置としては、例えば特開２００３－２９３４１２号公報（特許文献１）に示す技術がある。この吐水装置は、ヘッド部（吐水部４）に対する水形切替ユニット部（吐水切替手段５）の固定が、水形切替ユニット部の中央位置に設けられたネジ機構を有する軸部１２により行われる構造となっている。しかしながら、この従来技術は、中央位置に設けられた軸部１２の存在により、水形切替ユニット部の流路が狭くなってしまっていた。
【０００３】
流路を狭めることのない、吐水装置の固定手段としては、例えば特開２０１７－０３６６３７号公報（特許文献２）に示す技術がある。この吐水装置は、接続筒３４に対するヘッド部（吐水口本体３０）の固定が、装飾カバー２７に対するスナップフィット結合、及び、クリップ２９による結合により、行われる構造となっている。この従来技術は、スナップフィット結合のみでは、吐水による水圧等の大きな負荷には耐えられないため、クリップ２９による結合も行うことで、大きな負荷にも耐えられるようにしている。
【先行技術文献】
【特許文献】
【０００４】
特開２００３－２９３４１２号公報
特開２０１７－０３６６３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、この従来技術は、クリップ２９による結合箇所が、外部に露出しているため、意匠性が悪くなっているとともに、使用者の誤使用により、クリップ２９による結合が解除され、ヘッド部が外れてしまう恐れがあった。
【０００６】
本発明は、このような課題を考慮して提案されるもので、水形の切り替えを行うことができる水形切替ユニット部を有する吐水装置において、吐水による水圧等の大きな負荷に耐えられるとともに、使用者の誤使用により、水形切替ユニット部の固定が解除される可能性を低減できる吐水装置を提供することを目的としている。
【課題を解決するための手段】
【０００７】
本発明は、上記目的を達成するために、以下に示す特徴を有している。
【０００８】
（特徴構成１）
本発明に係る吐水装置の特徴構成は、
円筒状の構造を有するヘッド部と、前記ヘッド部の内側に接続され、円筒状の構造を有する水形切替ユニット部とを有する吐水装置であって、
前記ヘッド部と前記水形切替ユニット部に、バヨネット構造、及び、スナップフィット構造を、両者が対する円筒状の構造の周面に沿ってそれぞれ設け、
前記バヨネット構造により、前記ヘッド部と前記水形切替ユニット部とが接続されるのと同時に、前記スナップフィット構造による接続も行われる、
点にある。
【０００９】
（効果１）
このような構成とすることで、水形切替ユニット部に、バヨネット構造の接続を解除する方向の力が加わっても、スナップフィット構造による接続があるため、ヘッド部と水形切替ユニット部の接続が解除されることを防止することができる。
【００１０】
（特徴構成２）
本発明に係る吐水装置としては、
前記バヨネット構造は軸方向に延びる第１溝を有し、
前記水形切替ユニット部の吐水方向と、前記第１溝の方向とが一致するもの、
であってもよい。
（【００１１】以降は省略されています）
