公開番号2025145656
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045949
出願日2024-03-22
発明の名称水栓
出願人株式会社タカギ
代理人kakeruIP弁理士法人
主分類E03C 1/042 20060101AFI20250926BHJP(上水;下水)
要約【課題】
通水路部材が引き出し型フレキシブルホースではない、スパウトの振り角規制構造を有する水栓において、水漏れなどの不具合を防止できる水栓を提供する。
【解決手段】

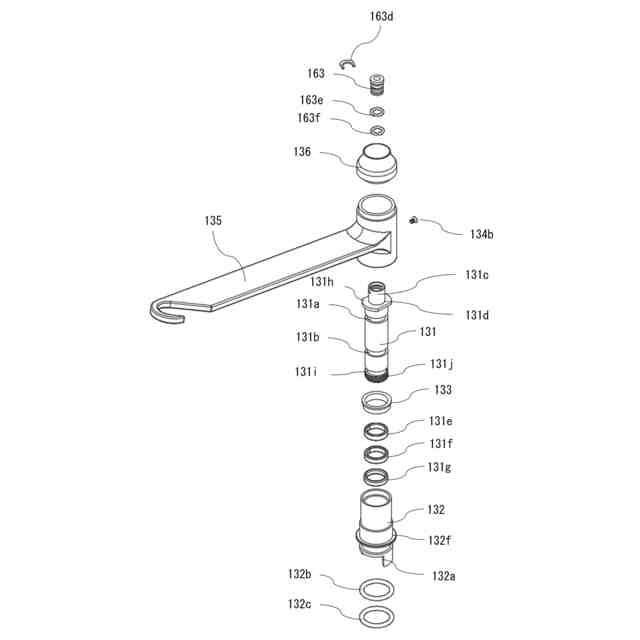

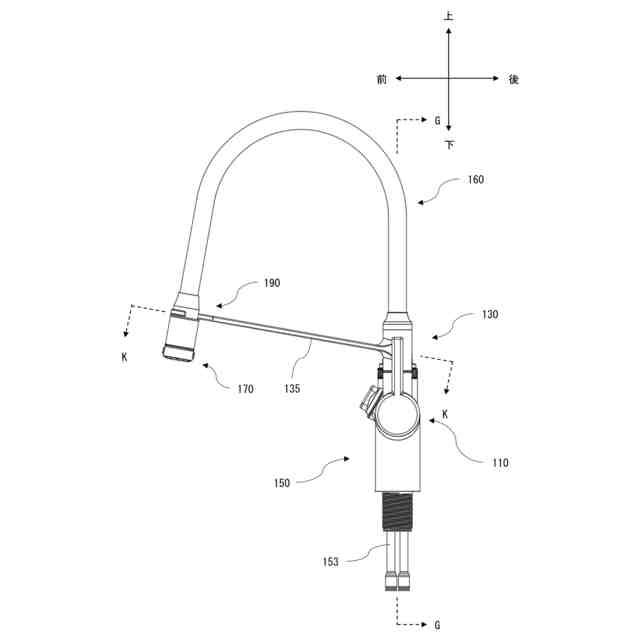

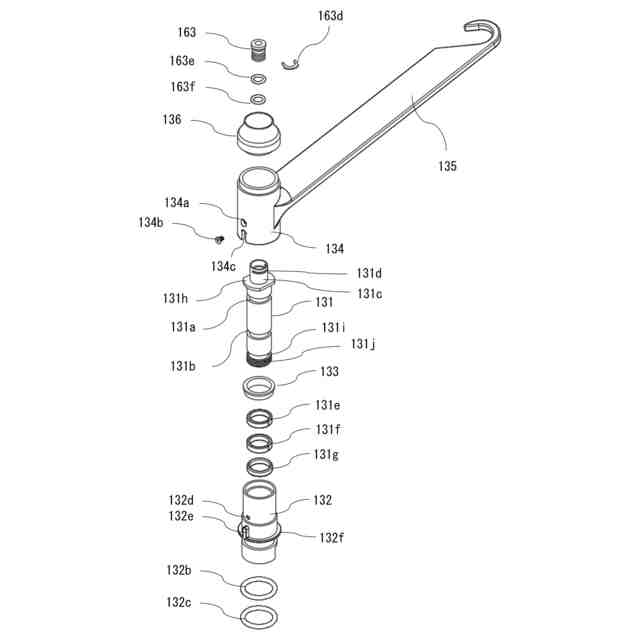

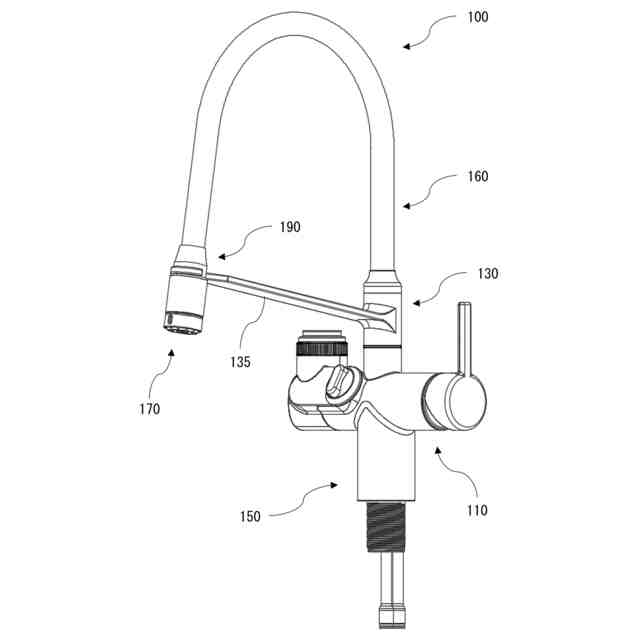

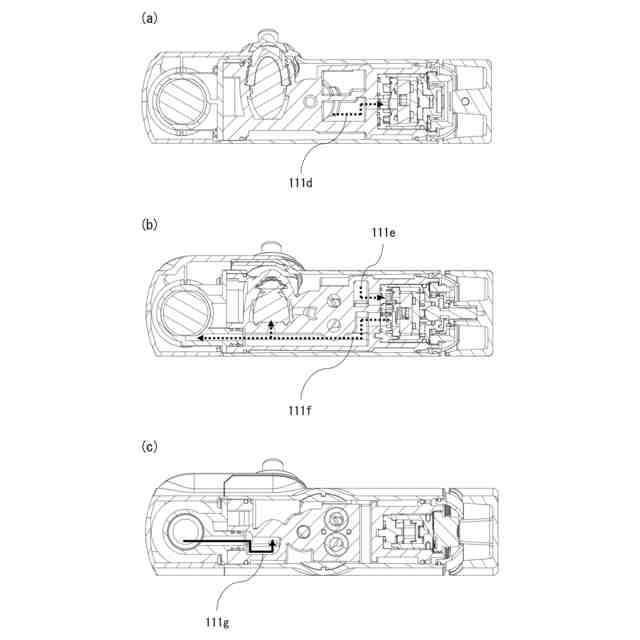

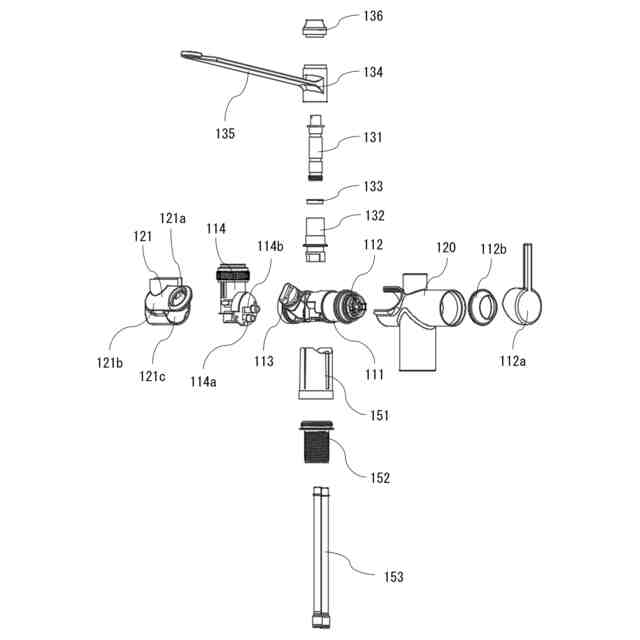

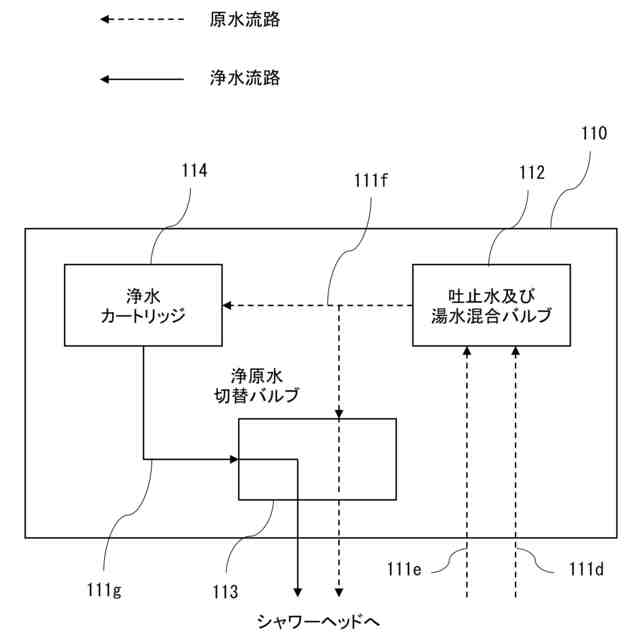

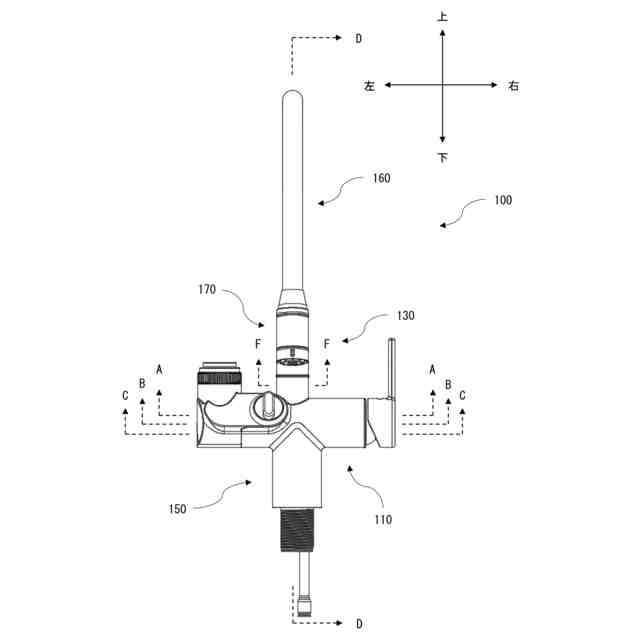

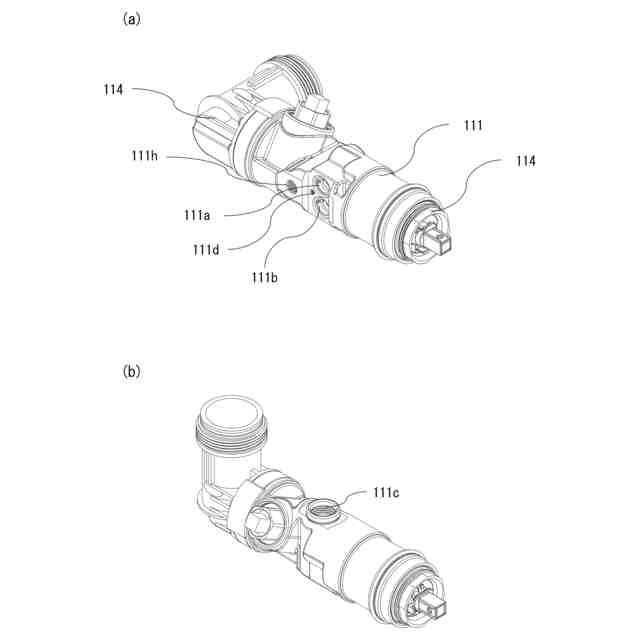

水栓本体部110、前記水栓本体部110の上方に接続され、通水可能な剛性を有する管131、を有する水栓100において、前記管131の外周側に、回動自在に設けられる内カバー部材132、及び、前記内カバー部材132の外周側に設けられた外カバー部材120a、134、を有し、前記内カバー部材132と外カバー部材120a、134に、振り角規制構造130を設けた。
【選択図】図10

特許請求の範囲【請求項１】
水栓本体部、
前記水栓本体部の上方に接続され、通水可能な剛性を有する管、
を有する水栓において、
前記管の外周側に、回動自在に設けられる内カバー部材、及び、
前記内カバー部材の外周側に設けられた外カバー部材、
を有し、
前記内カバー部材と前記外カバー部材に、振り角規制構造を設けた、
水栓。
続きを表示（約 1,100 文字）【請求項２】
前記管が金属製であり、
前記内カバー部材が樹脂製であり、
前記管と、前記内カバー部材の上下方向の長さが略同一である、
請求項１に記載の水栓。
【請求項３】
前記内カバー部材は、周方向に設けられた切り欠きを有し、
前記外カバー部材は、前記切り欠きに対応する位置に突起を有し、
前記振り角規制構造は、
前記切り欠き、前記突起、
により構成されている
請求項１又は２に記載の水栓。
【請求項４】
前記外カバー部材は、
前記内カバー部材に対し、回転可能な回転部材、及び、
前記内カバー部材に対し、回転しない固定部材、
から成り、
前記突起は、前記固定部材に設けられている、
請求項３に記載の水栓。
【請求項５】
前記内カバー部材は、
前記回転部材と、前記固定部材との間に位置する干渉部材を有する、
請求項４に記載の水栓。
【請求項６】
前記突起は、前記固定部材の下方側側面に設けられており、
前記切り欠きは、前記内カバー部材の下方側側面に設けられ、下端が開放されている、
請求項５に記載の水栓。
【請求項７】
水栓本体部、
前記水栓本体部の上方に接続され、通水可能な剛性を有する管、
を有する水栓において、
前記管の外周側に、回動自在に設けられる内カバー部材、及び、
前記内カバー部材の外周側に設けられた外カバー部材、
前記内カバー部材の周方向に設けられた切り欠き、
前記外カバー部材の前記切り欠きに対応する位置に突起、
を有し、
前記外カバー部材は、
前記内カバー部材に対し、回転可能な回転部材、及び、
前記内カバー部材に対し、回転しない固定部材、
から成り、
前記突起は、前記固定部材の下方側側面に設けられており、
前記切り欠きは、前記内カバー部材の下方側側面に設けられ、下端が開放されている、
水栓の組立方法であって、
前記固定部材を、前記水栓本体部の側方から装着する第１工程、
前記内カバー部材を、前記管の下方から装着する第２工程、
前記内カバー部材が装着された前記管を、上方から、前記固定部材の内側を通す第３工程、
前記内カバー部材が装着された前記管を、前記突起と前記切り欠きとが相対するようにして、前記水栓本体部に固定する第４工程、
を有する水栓の組立方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、通水路部材が引き出し型フレキシブルホースではない、スパウトの振り角規制構造を有する水栓に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
通水路部材が、引き出し型フレキシブルホースで構成された、スパウトの振り角規制構造を有する水栓としては、例えば特開２００３－２１３７４４号公報（特許文献１）に示す技術がある。この水栓は、通水路部材（吐水パイプ１４）とは別体で設けられたコマ体２１とピン１８が当接することにより、振り角規制が行われる構造となっている。
しかしながら、この従来技術は、通水路部材が、引き出し型のフレキシブルホースで構成されているため、水栓の使用時にフレキシブルホースに付着した水が、フレキシブルホースを介して、例えば、水栓が設置されている収納スペース内に侵入してしまう可能性があった。
【０００３】
収納スペース内に水が侵入する可能性が低い、通水路部材が引き出し型フレキシブルホースではない水栓において、スパウトの振り角規制構造を設ける技術は、例えば特開平１０－３０７４０号公報（特許文献２）に開示されている。この水栓は、通水路部材（胴部５、吐水口６、立ち上がりナット１０等）とは別体で設けられた回転止め部材１３と止めねじ９が当接することにより、振り角規制が行われる構造となっている。
【先行技術文献】
【特許文献】
【０００４】
特開２００３－２１３７４４号公報
特開平１０－３０７４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、この従来技術は、振り角規制を、立ち上がりナット１０等の水栓本体部と、通水路部材を構成する吐水口６を固定している止めねじ９とにより行っているため、回転止め部材１３と止めねじ９が当接する際の衝撃により、止めねじ９が緩み、水栓本体部と吐水口６との固定が緩み、水漏れの原因となる可能性があった。
【０００６】
また、この従来技術においては、通水路部材（吐水口６）が外観部材であるため、通水路部材にメッキ処理がなされていた場合には、メッキ処理された部分から、ニッケル等の金属が通水路部材内に溶出してしまう可能性があった。
【０００７】
本発明は、このような課題を考慮して提案されるもので、通水路部材が引き出し型フレキシブルホースではない、スパウトの振り角規制構造を有する水栓において、水漏れなどの不具合を防止できる水栓を提供することを目的としている。
【課題を解決するための手段】
【０００８】
本発明は、上記目的を達成するために、以下に示す特徴を有している。
【０００９】
（特徴構成１）
本発明に係る水栓の特徴構成は、
水栓本体部、
前記水栓本体部の上方に接続され、通水可能な剛性を有する管、
を有する水栓において、
前記管の外周側に、回動自在に設けられる内カバー部材、及び、
前記内カバー部材の外周側に設けられた外カバー部材、
を有し、
前記内カバー部材と外カバー部材に、振り角規制構造を設けた、
点にある。
【００１０】
（効果１）
このような構成とすることで、振り角規制が、通水路部材である剛性を有する管とは別の部材により行われるため、振り角規制の際の当接による衝撃で、剛性を有する管と水栓本体部との接合部が緩むことを防ぐことができる。それにより水漏れを防ぐことができる。
また、このような構成とすることで、外観部材が、通水路部材である剛性を有する管ではなくなるため、外観部材にメッキ処理がなされていた場合であっても、メッキ処理された部分から、ニッケル等の金属が通水路部材内に溶出してしまう可能性を低減させることができる。
（【００１１】以降は省略されています）
