公開番号2025145690
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046002
出願日2024-03-22
発明の名称光学素子及び面発光型レーザ
出願人株式会社東芝
代理人弁理士法人iX
主分類H01S 5/185 20210101AFI20250926BHJP(基本的電気素子)
要約【課題】特性を向上可能な光学素子及び面発光型レーザを提供する。
【解決手段】実施形態によれば、光学素子は、第1平面に沿う第1領域を含む第1部材を含む。前記第1領域は、複数の第1構造体を含む。前記複数の第1構造体は、第1ピッチで第1方向に沿って、第2ピッチで第2方向に沿って並ぶ。前記第1方向は、前記第1平面に沿う。前記第2方向は、前記第1平面に沿い、前記第1方向と交差する。前記第1ピッチは、前記第2ピッチよりも長い。前記第1領域の前記第1方向に沿う第1長は、前記第1領域の前記第2方向に沿う第2長よりも長い。
【選択図】図1

特許請求の範囲【請求項１】
第１平面に沿う第１領域を含む第１部材を備え、
前記第１領域は、複数の第１構造体を含み、
前記複数の第１構造体は、第１ピッチで第１方向に沿って、第２ピッチで第２方向に沿って並び、
前記第１方向は、前記第１平面に沿い、
前記第２方向は、前記第１平面に沿い、前記第１方向と交差し、
前記第１ピッチは、前記第２ピッチよりも長く、
前記第１領域の前記第１方向に沿う第１長は、前記第１領域の前記第２方向に沿う第２長よりも長い、光学素子。
続きを表示（約 1,200 文字）【請求項２】
前記第１部材は、第２領域をさらに含み、
前記第２領域は、前記第１平面において前記第１領域の周りに設けられ、
前記複数の第１構造体は、前記第２領域には設けられていない、請求項１に記載の光学素子。
【請求項３】
前記第１ピッチの前記第２ピッチに対する第１比は、前記第１長の前記第２長に対する第２比の０．８倍以上１．２倍以下である、請求項１に記載の光学素子。
【請求項４】
前記複数の第１構造体の１つの前記第１平面に沿う断面形状は、円、扁平円、または、多角形である、請求項１～３のいずれか１つに記載の光学素子。
【請求項５】
前記複数の第１構造体の１つの前記第１平面に沿う断面形状は、前記第１方向に沿う第１線及び、前記第２方向に沿う第２線に関して非対称である、請求項１～３のいずれか１つに記載の光学素子。
【請求項６】
前記複数の第１構造体の、前記第２方向に沿って並ぶ第２数は、前記第１方向に沿い前記第１領域の中心から前記第１領域の外への向きにおいて減少し、
前記複数の第１構造体の、前記第１方向に沿って並ぶ第１数は、前記第２方向に沿い前記中心から前記外への向きにおいて減少する、請求項１に記載の光学素子。
【請求項７】
前記複数の第１構造体は、前記第２方向に沿って並ぶ第１群と、前記第２方向に沿って並ぶ第２群と、を含み、
前記第１群から前記第２群への向きは、前記第１領域の中心から前記第１領域の外への向きであり、
前記第２群に含まれる前記複数の第１構造体の数は、前記第１群に含まれる前記複数の第１構造体の数よりも小さい、請求項１に記載の光学素子。
【請求項８】
第１部分領域を含む第２部材をさらに備え、
前記第１部分領域は、前記複数の第１構造体の間に設けられ、
前記第２部材の第２屈折率は、前記第１部材の第１屈折率と異なる、請求項１に記載の光学素子。
【請求項９】
前記第２部材は、第２部分領域をさらに含み、
前記複数の第１構造体から前記第２部分領域への方向は、前記第１平面と交差する第３方向に沿う、請求項８に記載の光学素子。
【請求項１０】
請求項８に記載の光学素子と、
第１電極と、
第２電極と、
前記第１電極と前記第２電極との間に設けられた第１クラッド層と、
前記第１クラッド層の一部と、前記第２電極と、の間に設けられた発光層と、
を備え、
前記光学素子は、前記発光層と前記第２電極との間に設けられ、
前記第１部材は、前記発光層と前記第２部材との間に設けられ、
前記第２屈折率は、前記第１屈折率よりも低い、面発光型レーザ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、光学素子及び面発光型レーザに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
例えば、フォトニック結晶など光学素子が面発光型レーザに用いられる。光学素子において特性の向上が望まれる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１３６５５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
実施形態は、特性を向上可能な光学素子及び面発光型レーザを提供する。
【課題を解決するための手段】
【０００５】
実施形態によれば、光学素子は、第１平面に沿う第１領域を含む第１部材を含む。前記第１領域は、複数の第１構造体を含む。前記複数の第１構造体は、第１ピッチで第１方向に沿って、第２ピッチで第２方向に沿って並ぶ。前記第１方向は、前記第１平面に沿う。前記第２方向は、前記第１平面に沿い、前記第１方向と交差する。前記第１ピッチは、前記第２ピッチよりも長い。前記第１領域の前記第１方向に沿う第１長は、前記第１領域の前記第２方向に沿う第２長よりも長い。
【図面の簡単な説明】
【０００６】
図１は、第１実施形態に係る光学素子を例示する模式的平面図である。
図２は、第１実施形態に係る光学素子の一部を例示する模式的平面図である。
図３（ａ）及び図３（ｂ）は、第１実施形態に係る光学素子を例示する模式的断面図である。
図４（ａ）～図４（ｄ）は、光学素子の特性を例示する模式図である。

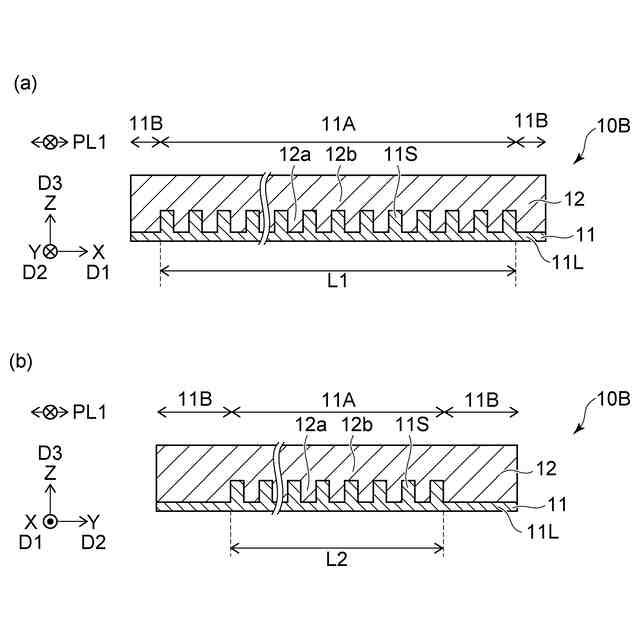

図５（ａ）及び図５（ｂ）は、第１実施形態に係る光学素子を例示する模式的断面図である。

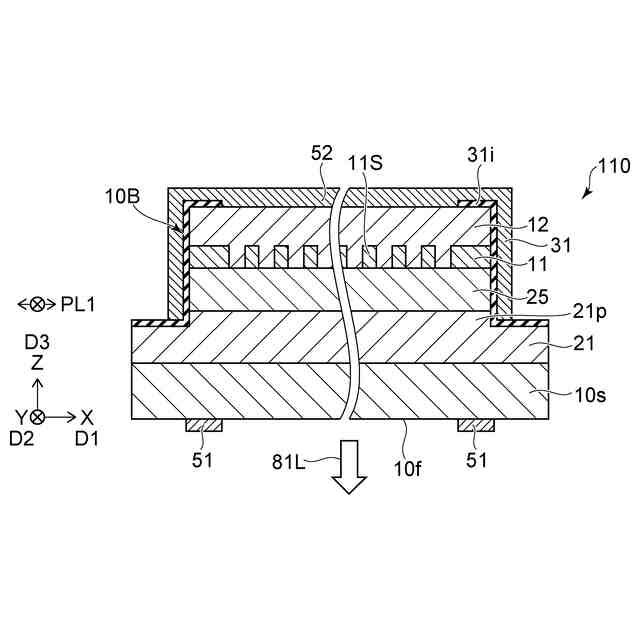

図６は、第２実施形態に係る面発光型レーザを例示する模式的断面図である。
【発明を実施するための形態】
【０００７】
以下に、本発明の各実施の形態について図面を参照しつつ説明する。
図面は模式的または概念的なものであり、各部分の厚さと幅との関係、部分間の大きさの比率などは、必ずしも現実のものと同一とは限らない。同じ部分を表す場合であっても、図面により互いの寸法や比率が異なって表される場合もある。
本願明細書と各図において、既出の図に関して前述したものと同様の要素には同一の符号を付して詳細な説明は適宜省略する。
【０００８】
（第１実施形態）

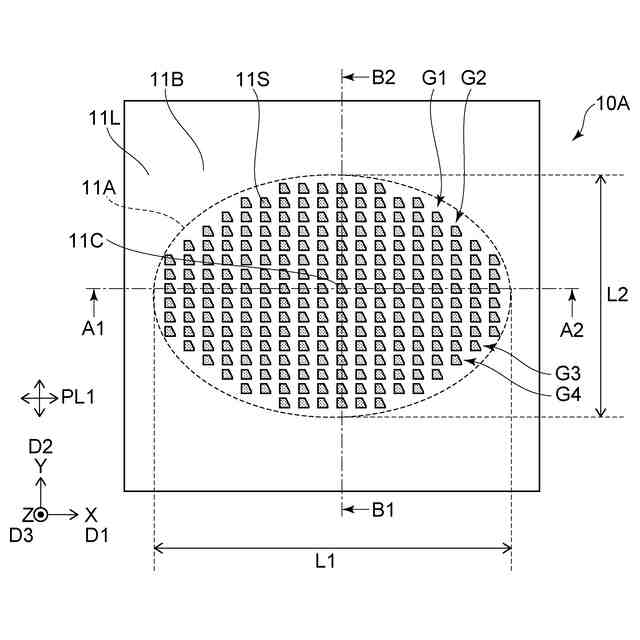

図１は、第１実施形態に係る光学素子を例示する模式的平面図である。
図２は、第１実施形態に係る光学素子の一部を例示する模式的平面図である。
図３（ａ）及び図３（ｂ）は、第１実施形態に係る光学素子を例示する模式的断面図である。
図３（ａ）は、図１のＡ１－Ａ２線断面に対応する。図３（ｂ）は、図１のＢ１－Ｂ２断面に対応する。
【０００９】
図１に示すように、実施形態に係る光学素子１０Ａは、第１部材１１を含む。第１部材１１は、第１領域１１Ａを含む。第１領域１１Ａは、第１平面ＰＬ１に沿う。
【００１０】
第１平面ＰＬ１は、例えば、Ｘ－Ｙ平面に対して実質的に平行である。第１方向Ｄ１及び第２方向Ｄ２は、第１平面ＰＬ１に沿う。第１方向Ｄ１は、例えば、Ｘ軸方向で良い。
（【００１１】以降は省略されています）
