公開番号2025147885
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024048379
出願日2024-03-25
発明の名称サイドノック式筆記具
出願人三菱鉛筆株式会社
代理人個人
主分類B43K 24/04 20060101AFI20250930BHJP(筆記用または製図用の器具;机上付属具)
要約【課題】部品点数をより少なく構成することができると共に、筆記リフィルの前進及び後退操作が容易に、かつ確実になし得るサイドノック式筆記具を提供する。

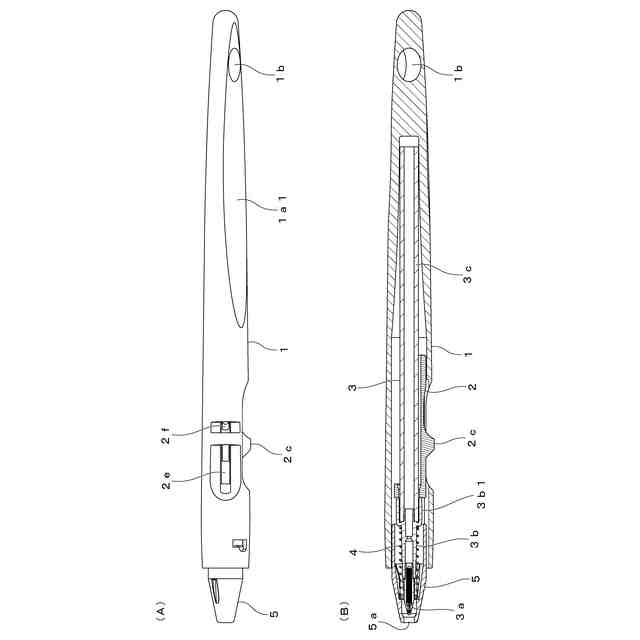

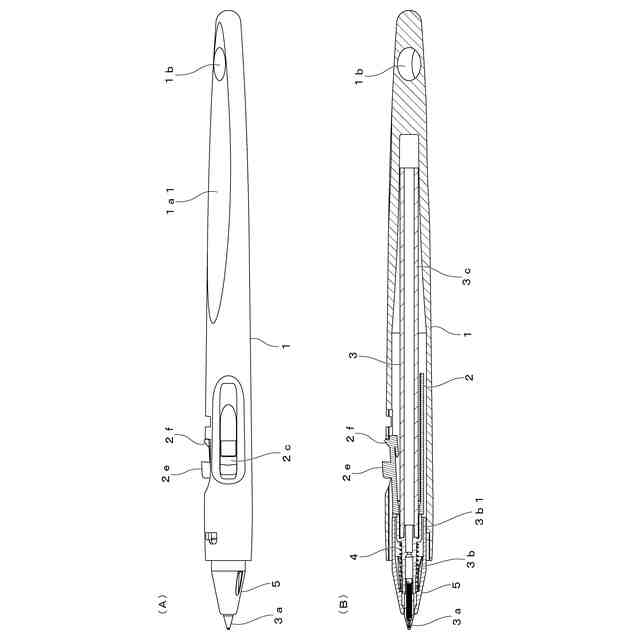

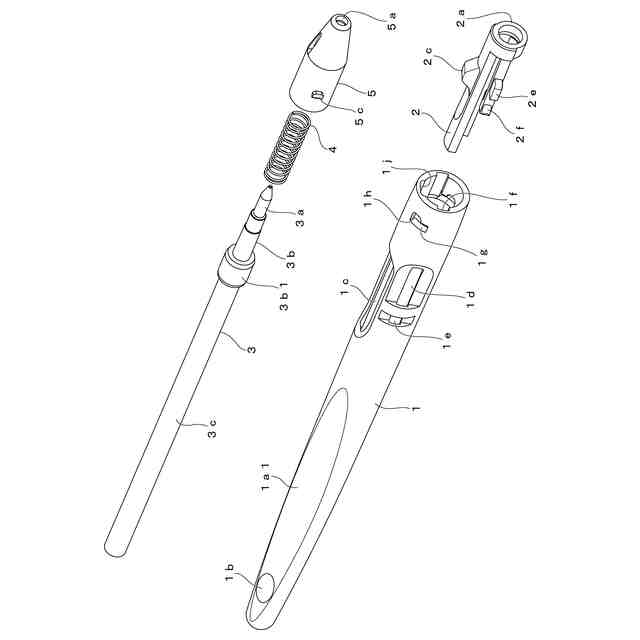

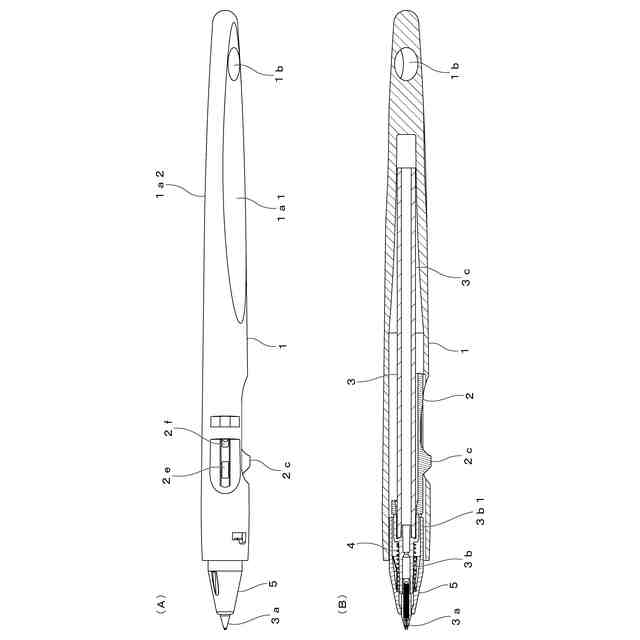

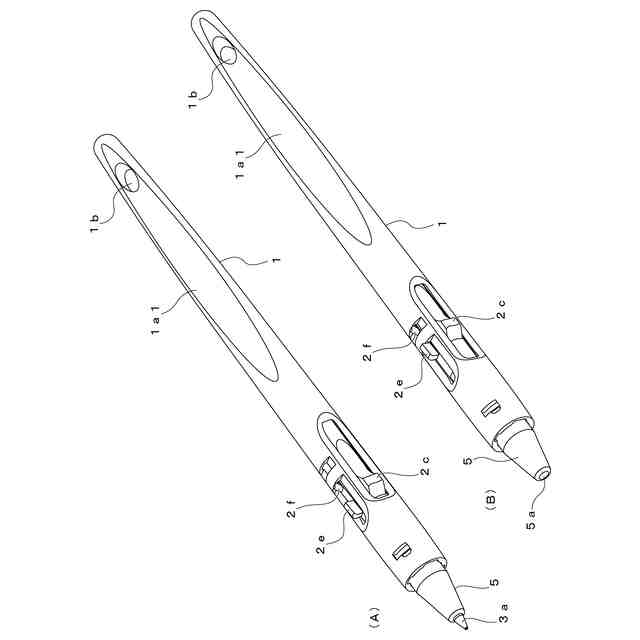

【解決手段】軸筒1と、軸筒内に移動可能に収容され、軸筒の前端部から筆記部3aが出没可能に配置された筆記リフィル3と、筆記リフィルに対して軸筒の後端部に向かって付勢力を与えるスプリング4と、筆記リフィルと共に軸筒内を移動し、一体成形された第1操作部2cと第2操作部2eを、軸筒の側壁に形成した第1開口1cと第2開口1dからそれぞれ突出させて配置した操作部材2とが備えられる。第1操作部の操作により、筆記リフィルを軸筒内で前進させて、軸筒の前端部から筆記部を突出させると共に、第2操作部の操作により、前進した状態の筆記リフィルをスプリングの付勢力により軸筒内で後退させて、筆記部を軸筒内に収容可能に構成される。
【選択図】図1
特許請求の範囲【請求項１】
軸筒と、前記軸筒内に移動可能に収容され、前記軸筒の前端部から筆記部が出没可能に配置された筆記リフィルと、前記筆記リフィルに対して軸筒の後端部に向かって付勢力を与えるスプリングと、前記筆記リフィルと共に軸筒内を移動し、一体成形された第１操作部と第２操作部を、前記軸筒の側壁に形成した第１開口と第２開口からそれぞれ突出させて配置した操作部材と、を備えたサイドノック式筆記具であって、
前記第１操作部の操作により、前記筆記リフィルを軸筒内で前進させて、軸筒の前端部から前記筆記部を突出させると共に、前記第２操作部の操作により、前進した状態の前記筆記リフィルを前記スプリングの付勢力により軸筒内で後退させて、前記筆記部を軸筒内に収容可能に構成したことを特徴とするサイドノック式筆記具。
続きを表示（約 730 文字）【請求項２】
前記操作部材には、前記軸筒内に摺接する係脱突起が、前記第１操作部と第２操作部と共に一体成形され、
前記第１操作部の操作により、筆記リフィルが軸筒内で前進して、前記係脱突起が軸筒内に設けられた被係合部に係止することで、筆記リフィルを前進状態に保持し、
前記第２操作部の操作により、前記係脱突起の被係合部への係止が解除されて、前記筆記リフィルを前記スプリングの付勢力により軸筒内を後退させることを特徴とする請求項１に記載のサイドノック式筆記具。
【請求項３】
前記軸筒の前端部には口先部材が取り付けられて、前記口先部材に形成された先端開口から、前記筆記部が出没可能に構成されると共に、前記スプリングの一端部は筆記リフィルに当接し、他端部は口先部材内に当接して配置され、

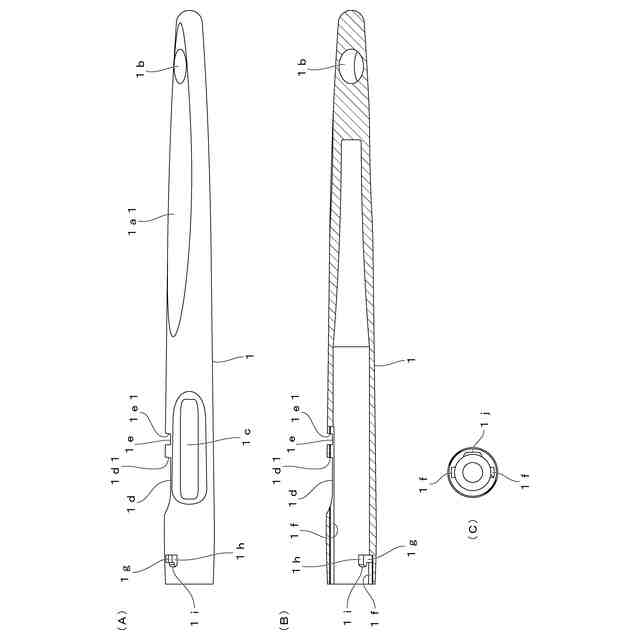

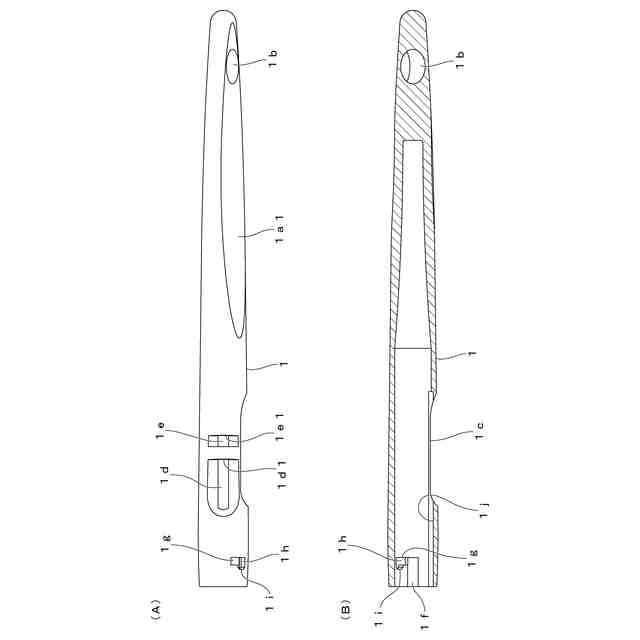

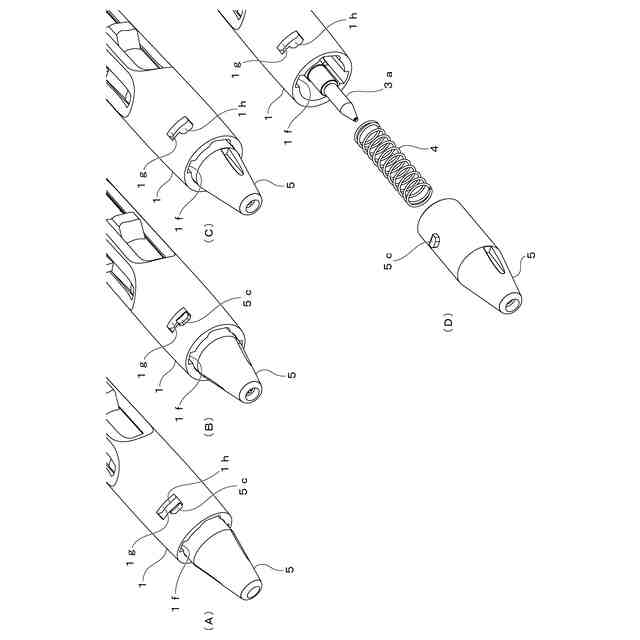

前記口先部材の後端部の周面には、係止突起が前記周面から突出した状態で形成されると共に、前記軸筒の前端開口内には、前端開口から軸筒の後端側に向かって形成された第１溝と、当該第１溝に続き軸筒内周の軸回りに沿って形成された第２溝と、当該第２溝に続き軸筒の前端開口に向かって折り返して形成され、前端開口の手前で終端部とした第３溝とを備えた前記係止突起の装着溝が施され、
前記口先部材の係止突起が前記第３溝に装着されて、前記スプリングの付勢力により第３溝の終端部に当接した状態で、口先部材が前記軸筒の前端部に取り付けられることを特徴とする請求項１又は２に記載のサイドノック式筆記具。
【請求項４】
軸筒の後端部には、筆記具を吊り下げ可能にする開口が施されていることを特徴とする請求項１又は２に記載のサイドノック式筆記具。

発明の詳細な説明【技術分野】
【０００１】
この発明は、例えば工場の製造現場などにおいて利用するに適したサイドノック式筆記具に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
例えば工場の製造現場などにおいては、作業記録等を行う目的で筆記具が用いられ、交換可能な筆記体として、インク収用管の前端部にボールペンチップを装着したボールペンリフィルを軸筒内に備えた筆記具を利用する例が多い。
しかし、前記したリフィルが交換可能な筆記具は、比較的多くの部品により構成されており、例えば軸筒の先端部にねじ込まれている口先部材や、軸筒の前半部を構成する先軸などが緩みにより脱落して、これか製造ラインなどで異物として混入する問題が稀に発生する。
特に食品工場や医薬品工場などでは、前記した異物の混入は、より深刻な問題を招くことになり、その予防策として、口先部材や先軸などを軸筒に対してアルミテープで巻き付け固定するなどの対策もなされている。
【０００３】
本出願人は、工場の製造現場などにおいて好適に利用可能なボールペン筆記具について先に提案をしており、これは特許文献１に開示されている。
この特許文献１で提案している筆記具は、磁性を有する金属粉（たとえば、金属粉又は酸化鉄粉）を含有した合成樹脂で少なくとも外装（たとえば軸筒、ノックボタンなどの操作部、キャップ、クリップ）が形成されていることを特徴とするものである。
【０００４】
一方、前記した筆記具においては、軸筒の後端部に配置した操作ボタンをノック操作することで、軸筒の前端部から筆記部を繰り出し可能に構成したものが提案されており、これは例えば、特許文献２に開示されている。
これに対して、軸筒の側面に操作ボタンを配置して、これをノック操作することで、軸筒の前端部から筆記部を繰り出すサイドノック式筆記具も提案されており、これは例えば、特許文献３及び特許文献４に開示されている。
【０００５】
両者を比較した場合、軸筒後端部に配置した操作ボタンをノック操作する前者の筆記具は、ノック操作にあたり軸筒を持ち替えて操作ボタンをノックする操作が必要であり、これに対して後者のサイドノック式筆記具は、軸筒を把持する手指の一部を多少ずらすことで、操作ボタンをノックすることが可能である。
したがって、後者のサイドノック式筆記具は、ノック操作の際に軸筒の持ち替えが容易であるという利点があり、これによりサイドノック式筆記具は、工場の製造現場などにおいて用いる筆記具として、採用価値が高いと考えられる。
【先行技術文献】
【特許文献】
【０００６】
特開２０１８－１２３０１号公報
特開２０１６－２０３４５３号公報
特開平８－３２４１８１号公報
特開２０１５－８９６７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ところで、特許文献１に開示された筆記具は前記したとおり、筆記具の外郭を構成する樹脂部品中に、磁性を有する金属粉を含有させるものである。これは例えば製造現場などにおいて、筆記具の一部の部品〔口先部材や先軸など〕が、製品ライン等において異物として混入した場合に、この事実を金属検出器によって即座に検出可能にしようとするものである。
したがって、前記した製造現場などにおいて用いる筆記具としては、むしろ前記した部品の一部が不用意に外れることのない構成を採用することが望まれる。
【０００８】
また、工場の製造現場などにおいて用いる筆記具としては、ノック操作の際に片手で軸筒の持ち替えが容易であるなどの観点から、前記したとおりサイドノック式筆記具の採用価値は高いと言える。
しかしながら、サイドノック式筆記具は、例えば特許文献３に記載のように、先具（口先部材）、軸筒、クリップ、軸筒の側壁に配置されるノック操作ボタンとしての揺動子、ボールペンリフィルを前進又は後退した状態に固定する回転カム機構が備えられる。そして、回転カム機構にはカム本体、回転カム、回転カムと噛み合うカムバーなどの多くの部品点数が備えられる。
【０００９】
また、サイドノック式筆記具の他の例として挙げた特許文献４に記載の筆記具においても、先口（口先部材）、軸筒、クリップ、ノック操作のための操作部材、リフィルを搭載して操作部材に形成されたカムの作用により、移動する係合部材など、数多くの部品点数を必要とする。したがって、前記した各部品が不用意に外れるなどして、製品に異物として混入するリスクがより増大する。
【００１０】
この発明は、前記した従来の筆記具の実情に鑑みてなされたものであり、その課題とするところは、部品点数をより少なく構成することができると共に、軸筒内の筆記リフィルの前進及び後退操作が容易に、かつ確実になし得るサイドノック式筆記具を提供することにある。
【課題を解決するための手段】
（【００１１】以降は省略されています）
