公開番号2025150540
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024051460
出願日2024-03-27
発明の名称外壁支持構造
出願人ミサワホーム株式会社
代理人個人
主分類E04B 2/56 20060101AFI20251002BHJP(建築物)
要約【課題】仕上面の見栄えを向上させる。
【解決手段】第一フロアF1に設けられる第一壁パネル11と、第二フロアF2に設けられる第二壁パネル12と、を上下に並んだ状態で支持する外壁支持構造2であって、第一フロアF1に設けられる第一柱21と、第二フロアF2に設けられる第二柱22と、上下に並ぶ第一フロアF1及び第二フロアF2のうち、下階側のフロアに設けられる天井梁(第二梁32)と、を備えており、第一フロアF1は、第二フロアF2よりも、階高が高く設定されている。そして、第一壁パネル11は、第二壁パネル12よりも、厚さ寸法が長く設定されており、外壁支持構造2は、第一壁パネル11及び第二壁パネル12を、これら壁パネルにおける屋外側の面が互いに面一とされた状態で支持している。

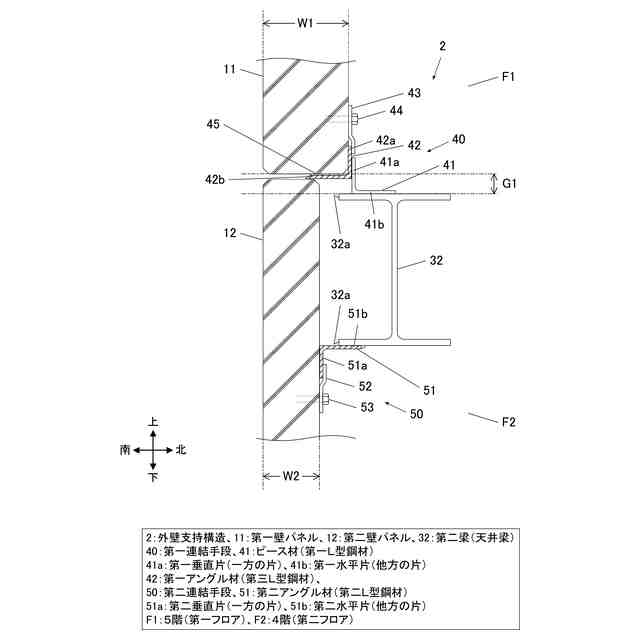

【選択図】図6
特許請求の範囲【請求項１】
第一フロアに設けられる第一壁パネルと、第二フロアに設けられる第二壁パネルと、を上下に並んだ状態で支持する外壁支持構造であって、
前記第一フロアに設けられる第一柱と、
前記第二フロアに設けられる第二柱と、
上下に並ぶ前記第一フロア及び前記第二フロアのうち、下階側のフロアに設けられる天井梁と、を備えており、
前記第一フロアは、前記第二フロアよりも、階高が高く設定されており、
前記第一壁パネル及び前記第二壁パネルの厚さ方向を所定方向と定義するとともに、当該所定方向における両側のうち、屋外側を第一側、屋内側を第二側と定義した場合に、
前記第一壁パネルは、前記第二壁パネルよりも、前記所定方向の寸法が長く設定されており、
前記第一壁パネル及び前記第二壁パネルを、これら壁パネルにおける前記第一側の面が互いに面一とされた状態で支持していることを特徴とする外壁支持構造。
続きを表示（約 970 文字）【請求項２】
請求項１に記載の外壁支持構造において、
前記第一柱は、
前記第二柱よりも、前記所定方向の寸法が短く設定されており、
前記第二柱よりも、前記第一側の面が前記第二側に位置していることを特徴とする外壁支持構造。
【請求項３】
請求項１又は２に記載の外壁支持構造において、
前記天井梁に前記第一壁パネルを連結する第一連結手段と、
前記天井梁に前記第二壁パネルを連結する第二連結手段と、を備えることを特徴とする外壁支持構造。
【請求項４】
請求項３に記載の外壁支持構造において、
前記第一連結手段は、一方の片が前記第一壁パネルに固定されて、他方の片が前記天井梁に固定される第一Ｌ型鋼材を含み、
前記第二連結手段は、一方の片が前記第二壁パネルに固定されて、他方の片が前記天井梁に固定される第二Ｌ型鋼材を含むことを特徴とする外壁支持構造。
【請求項５】
請求項４に記載の外壁支持構造において、
前記第一Ｌ型鋼材における前記一方の片は、前記天井梁における前記第一側の端面よりも、前記第二側に位置し、
前記第二Ｌ型鋼材における前記一方の片は、前記天井梁における前記第一側の端面よりも、前記第一側に位置することを特徴とする外壁支持構造。
【請求項６】
請求項４に記載の外壁支持構造において、
前記第一フロア及び前記第二フロアのうち、前記第一フロアが上階側のフロアであり、前記第二フロアが下階側のフロアであり、
前記第一Ｌ型鋼材は、前記一方の片が前記第一壁パネルの下端部に固定されて、前記他方の片が前記天井梁の上面に固定されており、
前記第二Ｌ型鋼材は、前記一方の片が前記第二壁パネルの上端部に固定されて、前記他方の片が前記天井梁の下面に固定されていることを特徴とする外壁支持構造。
【請求項７】
請求項６に記載の外壁支持構造において、
前記第一連結手段は、前記第一壁パネルの下端部を受ける第三Ｌ型鋼材を含み、
前記第一Ｌ型鋼材における前記一方の片は、前記第三Ｌ型鋼材を介して前記第一壁パネルの下端部に固定されていることを特徴とする外壁支持構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、外壁支持構造に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
特許文献１には、建物（鉄骨造の軸組みを有する工業化住宅）の外周壁を構成する外壁構造が開示されている。この外壁構造は、複数のパネル材を備えており、パネル材としては、例えば、軽量気泡コンクリート（ＡＬＣ）パネル、ＰＣコンクリートパネル、及び押出成型セメント板などを用いることができる。
このように、鉄骨造の建物においては、外壁に、ＡＬＣパネルや押出成型セメント板などの帳壁を用いることが一般的である。また、階高（ある階の床面からその直上階の床面までの高さ）が高いフロアには、帳壁の支持材（耐風梁）を設けることが一般的である。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１４６９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、耐風梁を設けると、屋外側に仕上面のふかしや梁型が生じる。すなわち、耐風梁を設けると、屋内側の仕上面に段差が生じて、見栄えが悪くなってしまう。
一方、階高が高いフロアに設ける帳壁の厚さ寸法を、耐風梁を設ける必要がない寸法に設定することも可能である。すなわち、帳壁の厚さ寸法を階高に応じた寸法に設定すれば（例えば、階高が高いフロアに設ける帳壁を、階高が低いフロアに設ける帳壁よりも厚くすれば）、耐風梁を設ける必要がない。
しかしながら、上下階で階高が異なる場合に、帳壁の厚さ寸法を階高に応じた寸法に設定すると、上階の帳壁と、下階の帳壁と、で表面（屋外側の面）が面一の状態にならない。すなわち、帳壁の厚さ寸法を上下階で異ならせると、屋外側の仕上面に段差が生じて、見栄えが悪くなってしまう。
本発明は上記事情に鑑みてなされたものであり、その課題は、仕上面の見栄えを向上させることである。
【課題を解決するための手段】
【０００５】

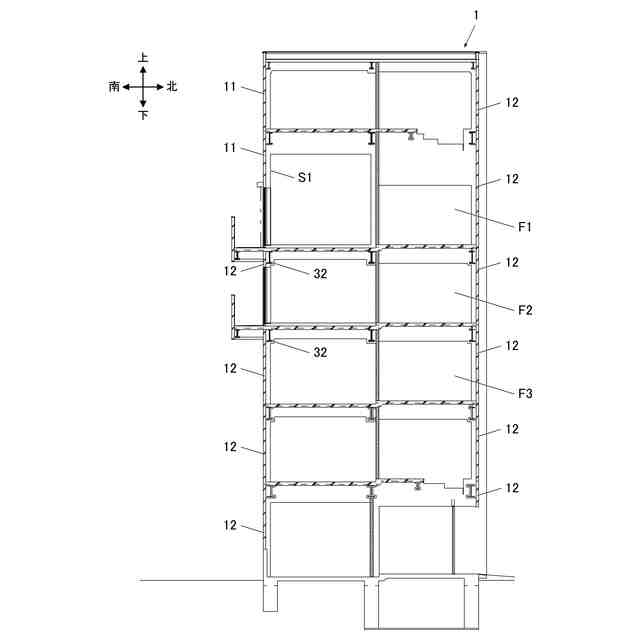

請求項１に記載の発明は、例えば図１～図６、図８、図９に示すように、
第一フロアＦ１に設けられる第一壁パネル１１と、第二フロアＦ２に設けられる第二壁パネル１２と、を上下に並んだ状態で支持する外壁支持構造２であって、
前記第一フロアＦ１に設けられる第一柱２１と、
前記第二フロアＦ２に設けられる第二柱２２と、
上下に並ぶ前記第一フロアＦ１及び前記第二フロアＦ２のうち、下階側のフロアに設けられる天井梁（第二梁３２）と、を備えており、
前記第一フロアＦ１は、前記第二フロアＦ２よりも、階高が高く設定されており、
前記第一壁パネル１１及び前記第二壁パネル１２の厚さ方向を所定方向と定義するとともに、当該所定方向における両側のうち、屋外側を第一側、屋内側を第二側と定義した場合に、
前記第一壁パネル１１は、前記第二壁パネル１２よりも、前記所定方向の寸法（厚さ寸法）が長く設定されており、
前記第一壁パネル１１及び前記第二壁パネル１２を、これら壁パネルにおける前記第一側の面（屋外側の面）が互いに面一とされた状態で支持していることを特徴とする。
【０００６】
請求項１に記載の発明によれば、第二フロアＦ２よりも階高が高い第一フロアＦ１の壁パネルは、第二壁パネル１２よりも厚い第一壁パネル１１であるので、第一フロアＦ１に耐風梁を設ける必要がない。したがって、屋内側の仕上面に段差が生じることを防止できるので、屋内側の仕上面の見栄えを向上させることができる。
さらに、外壁支持構造２は、所定方向の寸法（厚さ寸法）が異なる第一壁パネル１１及び第二壁パネル１２を、上下に並んだ状態で、かつ、当該第一壁パネル１１における第一側の面（屋外側の面）と、当該第二壁パネル１２における第一側の面（屋外側の面）と、が互いに面一とされた状態で支持している。したがって、屋外側の仕上面に段差が生じることを防止できるので、屋外側の仕上面の見栄えを向上させることができる。
【０００７】

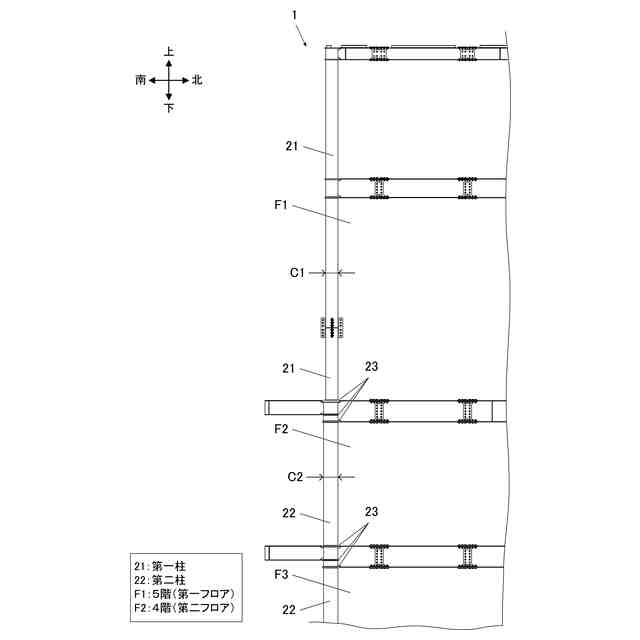

請求項２に記載の発明は、例えば図２、図３に示すように、請求項１に記載の外壁支持構造２において、
前記第一柱２１は、
前記第二柱２２よりも、前記所定方向の寸法が短く設定されており、
前記第二柱２２よりも、前記第一側の面が前記第二側に位置していることを特徴とする。
【０００８】
請求項２に記載の発明によれば、第一柱２１における所定方向の寸法と、第二柱２２における所定方向の寸法と、の差によって、第一壁パネル１１における所定方向の寸法（厚さ寸法）と、第二壁パネル１２における所定方向の寸法（厚さ寸法）と、の差を吸収できる。したがって、仕上面に段差が生じることを効率よく防止できるので、仕上面の見栄えを効率的に向上させることができる。
【０００９】

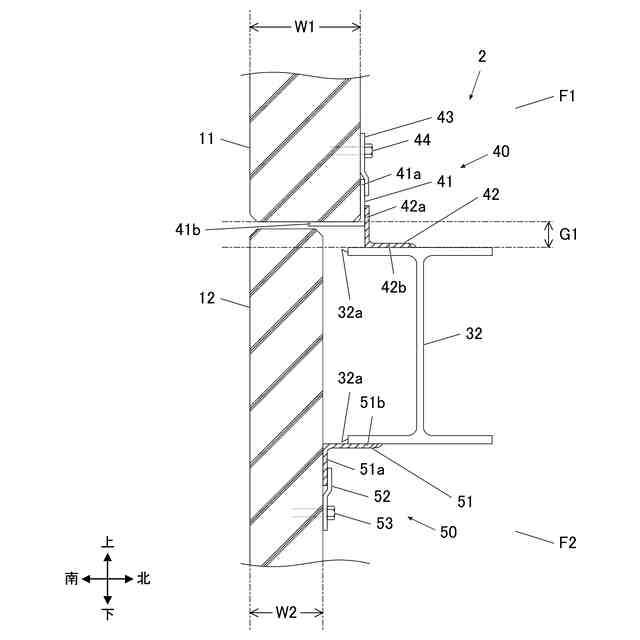

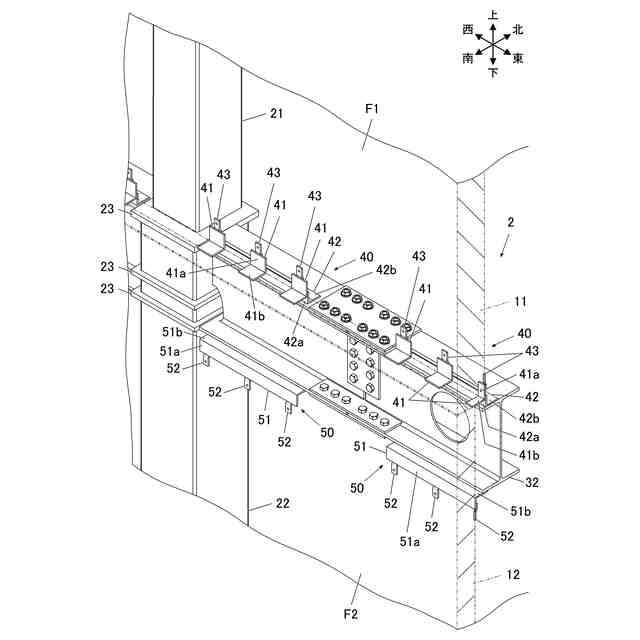

請求項３に記載の発明は、例えば図６、図９に示すように、請求項１又は２に記載の外壁支持構造２において、
前記天井梁（第二梁３２）に前記第一壁パネル１１を連結する第一連結手段４０と、
前記天井梁（第二梁３２）に前記第二壁パネル１２を連結する第二連結手段５０と、を備えることを特徴とする。
【００１０】
請求項３に記載の発明によれば、所定方向の寸法（厚さ寸法）が異なる上下に並ぶ第一壁パネル１１及び第二壁パネル１２を、共通の構造材（天井梁（第二梁３２））に連結している。したがって、仕上面に段差を生じさせる構造材を設けることなく第一壁パネル１１及び第二壁パネル１２を支持できるので、仕上面の見栄えを効率的に向上させることができる。
（【００１１】以降は省略されています）
