公開番号2025150082
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024050778
出願日2024-03-27
発明の名称不織布の製造装置
出願人東レ株式会社
代理人
主分類D04H 3/16 20060101AFI20251002BHJP(組みひも;レース編み;メリヤス編成;縁とり;不織布)
要約【課題】
幅方向における目付均一性に優れた不織布を製造できる不織布の製造装置を提供する。
【解決手段】
本発明の不織布の製造装置は、一列に配列されたポリマーを吐出する複数のノズルと当該ノズルから吐出されたポリマーを延伸するエアーを吐出する第一のエアー吐出部を備える口金と、繊維化されたポリマーを捕集する捕集部と、ポリマー吐出方向と同じ方向に向けてエアーを吐出する一対の第二のエアー吐出部とを備えており、第二のエアー吐出部のエアーの吐出口が、ノズルの配列方向の両外側にそれぞれ位置している。

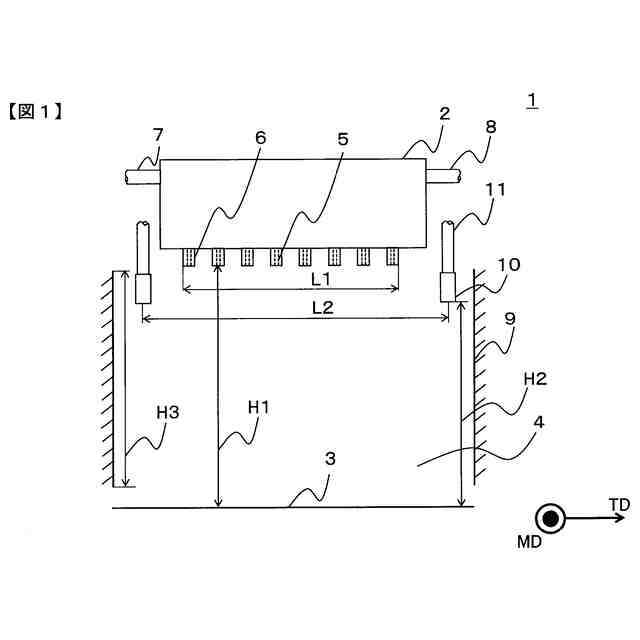

【選択図】図1
特許請求の範囲【請求項１】
一列に配列されたポリマーを吐出する複数のノズルと当該ノズルから吐出されたポリマーを延伸するエアーを吐出する第一のエアー吐出部を備える口金と、
前記ノズルから吐出されて繊維化されたポリマーを捕集する捕集部と、
前記ノズルからのポリマー吐出方向と同じ方向に向けてエアーを吐出する一対の第二のエアー吐出部と、を備え、
前記ノズルの配列方向および前記ポリマー吐出方向に垂直な方向から観察して、前記第二のエアー吐出部のエアーの吐出口が、前記複数のノズルの両端のノズルから前記ポリマー吐出方向の下流側に延びる直線よりも、前記ノズルの配列方向の両外側にそれぞれ位置している、
不織布の製造装置。
続きを表示（約 400 文字）【請求項２】
前記ノズルから前記捕集部までのポリマーの走行路の周囲を囲う仕切り壁を備えた、請求項１の不織布の製造装置。
【請求項３】
前記第二のエアー吐出部のエアーの吐出口が前記仕切り壁で囲われた内側に位置する、請求項２の不織布の製造装置。
【請求項４】
前記仕切り壁の前記ノズルに近い側の開口を前記ポリマーの走行経路を除いて塞ぐ仕切り板を備え、
前記第二のエアー吐出部のエアー吐出口が、前記仕切り板よりも前記ポリマー吐出方向の下流側に位置している、
請求項３の不織布の製造装置。
【請求項５】
前記第二のエアー吐出部のエアーの吐出口が単一の孔または複数の孔で構成されている、請求項１の不織布の製造装置。
【請求項６】
前記第二のエアー吐出部のエアーの吐出口がスリット形状である、請求項１の不織布の製造装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、不織布の製造装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
不織布の製造方式は乾式法や湿式法、スパンボンド法やメルトブロー法など多岐にわたり、同じ方式をとっても使用原料や目標品質などによって製法が異なる。中でもメルトブロー法はポリマーを高速エアーによって延伸するため、繊維径が１μｍ前後と他の製造法式と比べ細い繊維の不織布を製造できる。そのため、衛生材料、エアーフィルター、防音材、２次電池用セパレーターなどの非常に多くの用途で用いられる。上述のメルトブロー法では、高速エアーによって延伸後に空気中に拡散した繊維を堆積捕集する。そのため所望の目付や厚み、強度を得るためには、繊維が飛散する空気流れの制御技術が重要である。
【０００３】
空気流れの制御技術として、不織布の延伸時の強度と均一性の向上を目的として、ポリマーを吐出する主ノズルに付随したポリマーを延伸する高速エアーの吐出部とは別に、捕集した不織布の搬送方向とその反対側に空気のみを吐出する副ノズルを設けた不織布の製造装置が提案されている（特許文献１参照）。高速エアーは随伴気流を伴って拡散空間を乱すことによってポリマーに局所的な絡まりを多く発生させるため、不織布の均一性の悪化の要因となる。そこで、副ノズルからエアーを吐出することで、ポリマー拡散空間における随伴気流の流入を抑制して、不織布の均一性を改善している。
【０００４】
また、ポリマーを吐出する方向へ伸びる複数の隙間が搬送方向から見て重ならないように互い違いに設けられた一対の櫛歯状の羽を、搬送方向の上流側又は下流側の片側に設けた不織布の製造装置が提案されている（特許文献２参照）。この一対の羽は鉛直方向に対して搬送方向の上流側又は下流側の同方向に向けてそれぞれ異なる角度で傾斜している。この一対の羽を用いて、コアンダ効果と呼ばれる粘性効果により羽に気流および繊維を沿わせて、接触板として機能させることにより不織布の搬送方向に加え幅方向におけるポリマーの分散状態の制御を可能としている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－０１０１１３号公報
特開２０２１－１２３８０６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１の技術は、搬送方向の制御を目的としており、搬送方向と比べて広がりを持つ幅方向の流れの制御を想定していない。
【０００７】
また、特許文献２の技術は、装置外部からの空気が流れ込んでポリマーを延伸する空気に乱れが生じる懸念がある他、櫛歯状の羽の他にポリマーを延伸することにより形成した長繊維を捕集面に衝突させることでポリマーを分散させており、一つ一つが極軽量な短繊維を対象とした場合、捕集面への衝突による分散効果が十分に得られないという欠点がある。
【０００８】
また、特許文献１、２のどちらもスパンボンド法を好ましい実施形態としているが、メルトブロー法などの延伸したポリマーを空気中に拡散させる方法では、ポリマーが装置外へ飛散する懸念がある。
【０００９】
従来の不織布の製造装置においては、ポリマーとエアーを口金から吐出し捕集するまでに、捕集部に向かう空気の流速が周囲空気や壁面との摩擦抵抗により不織布幅方向の端部から減衰する。そのため、不織布幅方向において中央の流速が高くなると同時に、中央で単位時間当たりに捕集部へ流れるポリマーの質量密度が高くなる。そうして、捕集された後の不織布は幅方向中央においては目付が高く厚みがあり、幅方向端部は中央に対して目付が低い状態となる。また、ポリマーによっては、ノズルから捕集部までの距離が長くせざるを得ない場合がある。この場合、幅方向端部の流速がさらに低下するため、中央と端部の目付および厚みの差は顕著となる。このように従来の不織布の製造装置では、目付および厚みの均一性が低下した不織布となり、強度や濾過性能等が損なわれる。
【００１０】
そこで本発明は、メルトブロー法などの延伸後に空気中に拡散した繊維を堆積捕集する方法において、外部からの空気の流入を抑制することにより搬送流の乱れを防止して制御性を確保しつつ、紡糸口金から捕集部へ向かう空気の幅方向の流速差を低減することにより、幅方向における不織布の目付の均一性を向上させた不織布の製造装置を提供する。
【課題を解決するための手段】
（【００１１】以降は省略されています）
