公開番号2025149226
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049732
出願日2024-03-26
発明の名称吊下作業方法
出願人三機工業株式会社
代理人弁理士法人山田特許事務所
主分類F16L 3/00 20060101AFI20251001BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】構造物に対し対象物を簡便且つ好適に設置し得る吊下作業方法を提供する。

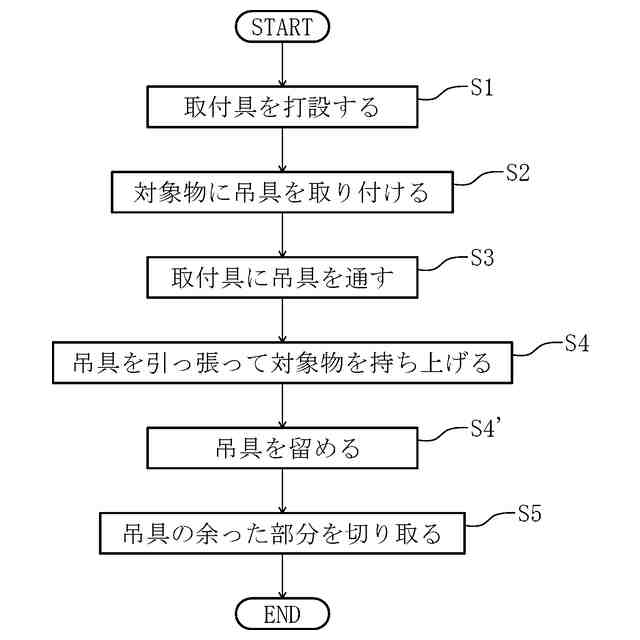

【解決手段】構造物に対し取付具を打設する第一の工程(ステップS1)と、対象物(ダクト)に索状の吊具を取り付ける第二の工程(ステップS2)と、取付具に索状の吊具を通す第三の工程(ステップS3)と、索状の吊具を引っ張って対象物を持ち上げる第四の工程(ステップS4)とを実行する。第四の工程の後、対象物を持ち上げた状態で、索状の吊具の自由端部から離れた位置において索状の吊具の動きが制限されることにより、対象物が吊り下げられる。
【選択図】図13
特許請求の範囲【請求項１】
構造物に対し取付具を打設する第一の工程と、
対象物に索状の吊具を取り付ける第二の工程と、
前記取付具に前記索状の吊具を通す第三の工程と、
前記索状の吊具の自由端部を引っ張って前記対象物を持ち上げる第四の工程と
を実行し、
前記第四の工程の後、前記対象物を持ち上げた状態で、前記索状の吊具のうち前記自由端部から離れた位置において前記索状の吊具の動きが制限されることにより、前記対象物が吊り下げられること
を特徴とする吊下作業方法。
続きを表示（約 460 文字）【請求項２】
前記第四の工程においては、
前記索状の吊具の軸方向に関する動作を一方向にのみ許容する動作制限機能を備えた部材により、前記対象物が自重によって降下しようとする動きを制限すること
を特徴とする請求項１に記載の吊下作業方法。
【請求項３】
前記第三の工程において、
前記索状の吊具に、動作制限機能を備えた前記部材を取り付けること
を特徴とする請求項２に記載の吊下作業方法。
【請求項４】

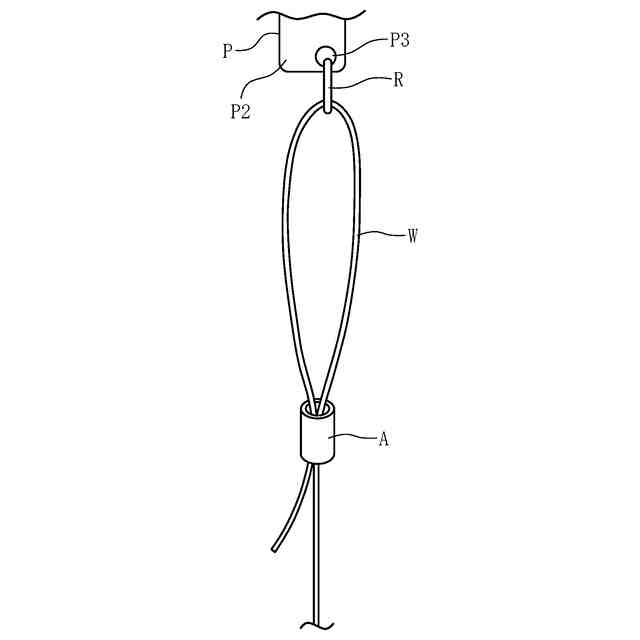

動作制限機能を備えた前記部材は、前記索状の吊具を通す孔を２個備えると共に、前記各孔にそれぞれ動作制限機能を備えた調節具であり、
前記第三の工程においては、前記索状の吊具を前記調節具に備えた２個の前記孔に通して環状部を形成し、該環状部の一部を前記取付具に通すようにすること
を特徴とする請求項３に記載の吊下作業方法。
【請求項５】
前記対象物はダクトであること
を特徴とする請求項１に記載の吊下作業方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、空調設備等に使用するダクト等の対象物を天井等の構造物に対し吊り下げる作業を行うための方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
ビル等の建築物には、空調や換気、排気等を目的としてダクトが設けられる場合がある。このようなダクトとしては、フレキシブルダクトと称される管体（フレキダクト、フレキ管、可撓管等とも）がしばしば用いられる。柔軟性を有して屈曲が可能なフレキシブルダクトはレイアウト性に優れ、設置場所の状況や必要なダクトの分岐構造等に容易に対応でき、便利である。
【０００３】
フレキシブルダクトは、例えばワイヤ等の吊具を用い、天井等の構造物から吊り下げる形で設置される。こうしたフレキシブルダクトの設置にあたっては、例えば、昇降台車や高所作業車、あるいは脚立等を用いて作業員が天井付近の高さまで昇りつつ、吊具を取り付けたダクトをその付近まで持ち上げる。前記吊具には、天井に固定するためのプレートが取り付けられており、作業員は、前記プレートを天井における目的の位置に配置し、下から鋲打機（釘打機、ネイルガン等とも）を用いて留具（鋲）を打ち込む。こうして、天井に固定されたプレートから、ワイヤ等の吊具を介して吊り下げられる形でダクトが設置される。
【０００４】
尚、この種のダクトの取付け構造やその作業に関連する技術を開示する先行技術文献としては、例えば、下記の特許文献１、２等がある。
【先行技術文献】
【特許文献】
【０００５】
特開２００６－２９７４９号公報
特開２００６－１２５５０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上述の如きダクトの設置作業は、例えば一人の作業員がダクトを抱えつつ昇降台車で天井付近の高さまで昇ってその高さにダクトを支持し、別の作業員がその付近に昇降台車で昇り、前記ダクトに取り付けられた吊具のプレートに対し鋲打ちを行う、といった形で行われる。こういった作業においては、鋲打ちを行う箇所１箇所～数箇所ごとに作業員が昇降し、また、その度にダクト等の重量物を持ち上げる必要があり、非常に煩雑で多大な労力を要する。そこで、このような吊り下げの作業をより簡便に行えるような技術の開発が望まれていた。
【０００７】
本発明は、斯かる実情に鑑み、構造物に対し対象物を簡便且つ好適に設置し得る吊下作業方法を提供しようとするものである。
【課題を解決するための手段】
【０００８】
本発明は、構造物に対し取付具を打設する第一の工程と、対象物に索状の吊具を取り付ける第二の工程と、前記取付具に前記索状の吊具を通す第三の工程と、前記索状の吊具の自由端部を引っ張って前記対象物を持ち上げる第四の工程とを実行し、前記第四の工程の後、前記対象物を持ち上げた状態で、前記索状の吊具のうち前記自由端部から離れた位置において前記索状の吊具の動きが制限されることにより、前記対象物が吊り下げられることを特徴とする吊下作業方法にかかるものである。
【０００９】

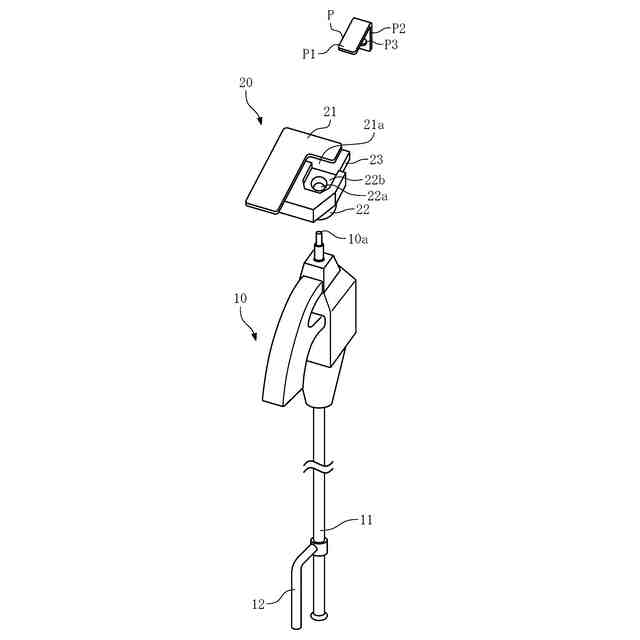

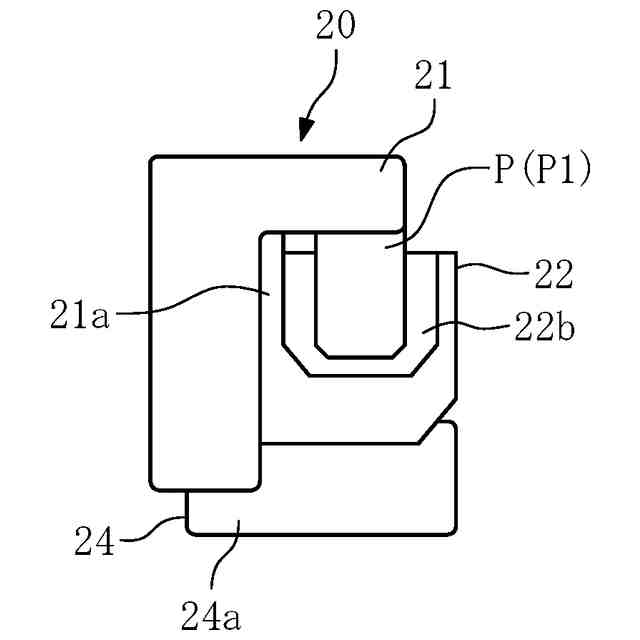

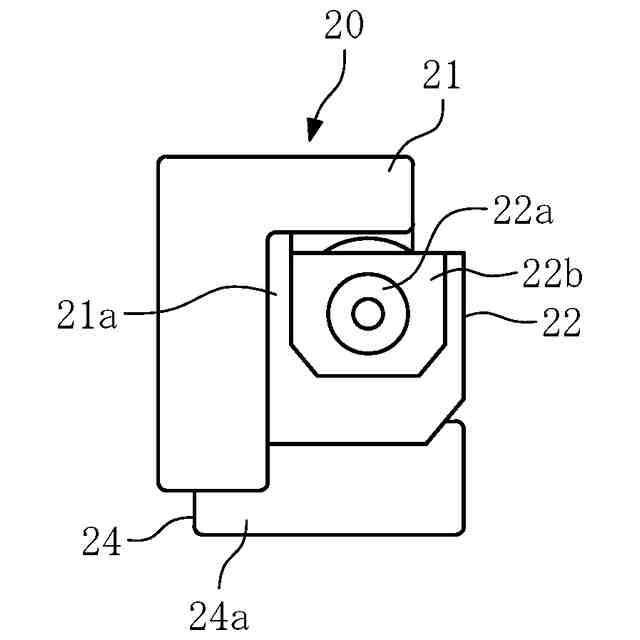

本発明の吊下作業方法において、前記第一の工程では、前記取付具を前記構造物に打ち付ける打設装置と、前記取付具を前記打設装置に対して保持する打設補助具を用いて前記取付具を打設するようにしてもよい。
【００１０】

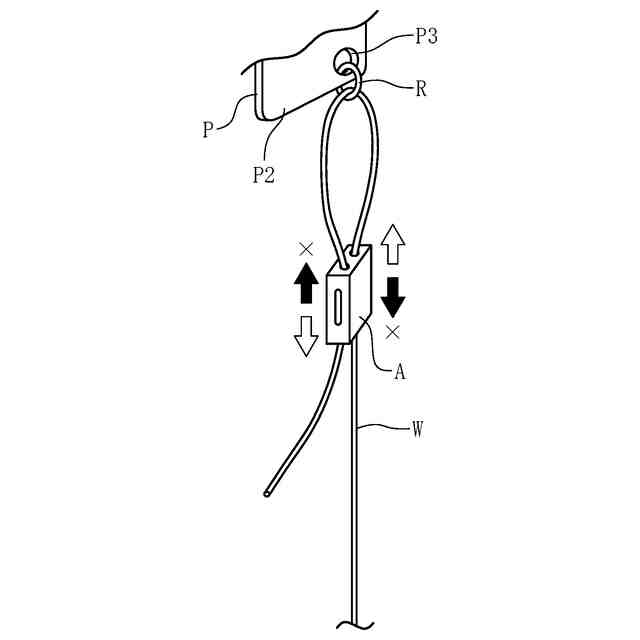

本発明の吊下作業方法において、前記第四の工程では、前記索状の吊具の軸方向に関する動作を一方向にのみ許容する動作制限機能を備えた部材により、前記対象物が自重によって降下しようとする動きを制限するようにしてもよい。
（【００１１】以降は省略されています）
