公開番号2025150249
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024051043
出願日2024-03-27
発明の名称粒子分離装置
出願人京セラ株式会社
代理人個人,個人,個人,個人
主分類G01N 35/08 20060101AFI20251002BHJP(測定;試験)
要約【課題】流路デバイスの流路内への液体の導入に要する消耗品を削減する。
【解決手段】粒子分離装置は、配置部と設置部と供給部と押圧部と洗浄部と制御部とを含む。流路デバイスは、本体部と第1給液部と第2給液部とを含む。本体部は、流路部と該流路部に各々通じた第1導入孔および第2導入孔とを含む。供給部は、ノズル部と、該ノズル部を移動させる機構と、該ノズルに液体の吸引と吐出を行わせる吸排部とを含む。吸排部は、ノズル部に、配置部の第1容器から第1液体を吸引させ、第1給液部の第1導入孔に接続した第1空間に第1液体を吐出させる。吸排部は、ノズル部に、第2給液部の第2導入孔に接続した第2空間に第2液体を吐出させる。押圧部は、流路デバイスが設置部に設置された状態で、第1給液部の第1可動部材を第1押圧部材で押させ、第2給液部の第2可動部材を第2押圧部材で押させる。洗浄部は、洗浄槽でノズル部が洗浄される。
【選択図】図1
特許請求の範囲【請求項１】
配置部と、設置部と、供給部と、押圧部と、洗浄槽を含む洗浄部と、制御部と、を備え、
前記配置部は、第１液体が貯留された第１容器が配置される部分、を含み、
前記第１液体は、複数の第１粒子と、該複数の第１粒子よりも小さな複数の第２粒子と、を含み、
前記設置部は、流路デバイスが設置される部分、を含み、
前記流路デバイスは、本体部と、第１給液部と、第２給液部と、を備え、
前記本体部は、流路部と、複数の孔と、を有し、
前記流路部は、前記本体部の外面で開口しておらず、
前記複数の孔のそれぞれは、前記流路部に通じており且つ前記外面で開口しており、
前記複数の孔は、第１導入孔と、第２導入孔と、を含み、
前記第１導入孔は、前記外面のうちの第１方向の側の面において開口している第１導入口、を有し、
前記第２導入孔は、前記外面のうちの前記第１方向の側の面において開口している第２導入口、を有し、
前記流路部は、前記第２導入孔から第２液体が導入されるとともに前記第１導入孔から前記第１液体が導入されることで、前記複数の第１粒子と前記複数の第２粒子とを分離させるための複数の流路、を含み、
前記第１給液部は、第１筒状部と、第１可動部材と、を含み、
前記第１筒状部は、前記外面のうちの前記第１方向の側の面から前記第１方向に突き出ており、
前記第１筒状部は、前記第１導入口に接続している第１内部空間、を有し、
前記第１可動部材は、前記第１筒状部の内側に嵌まっており、
前記第１可動部材は、前記第１内部空間のうちの前記第１可動部材と前記本体部との間の第１空間に外部空間から前記第１液体を導入するための第１導入部を有し、
前記第２給液部は、第２筒状部と、第２可動部材と、を含み、
前記第２筒状部は、前記外面のうちの前記第１方向の側の面から前記第１方向に突き出ており、
前記第２筒状部は、前記第２導入口に接続している第２内部空間、を有し、
前記第２可動部材は、前記第２筒状部の内側に嵌まっており、
前記第２可動部材は、前記第２内部空間のうちの前記第２可動部材と前記本体部との間の第２空間に外部空間から前記第２液体を導入するための第２導入部を有し、
前記供給部は、ノズル部と、第１移動機構と、吸排部と、を含み、
前記第１移動機構は、前記ノズル部を移動させることで、前記ノズル部の先端部分を、第１領域と、第２領域と、第３領域と、第４領域と、を含む複数の領域の間で移動させ、
前記第１領域は、前記配置部に前記第１容器が配置された場合に前記第１容器内に位置しており、
前記第２領域は、前記設置部に前記流路デバイスが設置された場合に前記第１導入部内から前記第１空間内にかけて位置しており、
前記第３領域は、前記設置部に前記流路デバイスが設置された場合に前記第２導入部内から前記第２空間内にかけて位置しており、
前記第４領域は、前記洗浄槽内に位置しており、
前記吸排部は、前記ノズル部に液体を吸引させるとともに、前記ノズル部から液体を吐出させ、
前記供給部は、前記制御部による制御によって、第１供給動作と、第２供給動作と、を行い、
前記第１供給動作は、前記第１移動機構が前記ノズル部を移動させることで前記先端部分を前記第１領域に位置させるとともに、前記吸排部が前記ノズル部によって前記第１容器から前記第１液体を吸引させて保持させた後に、前記第１移動機構が前記ノズル部を移動させることで前記先端部分を前記第２領域に位置させるとともに、前記吸排部が前記ノズル部によって前記第１空間に前記第１液体を吐出させる動作、を含み、
前記第２供給動作は、前記第１移動機構が前記ノズル部を移動させることで前記先端部分を前記第３領域に位置させるとともに、前記ノズル部によって前記第２空間に前記第２液体を吐出させる動作、を含み、
前記押圧部は、第１押圧部材と、第２押圧部材と、駆動機構と、を含み、
前記押圧部は、第１押圧動作と、第２押圧動作と、を行い、
前記第１押圧動作は、前記駆動機構が前記設置部に設置された前記流路デバイスの前記第１可動部材を前記第１押圧部材によって前記第１導入口に向けて押させる動作、を含み、
前記第２押圧動作は、前記駆動機構が前記設置部に設置された前記流路デバイスの前記第２可動部材を前記第２押圧部材によって前記第２導入口に向けて押させる動作、を含み、
前記洗浄部は、前記洗浄槽内の前記第４領域に前記先端部分が位置している際に前記ノズル部を洗浄する洗浄処理が行われる部分である、粒子分離装置。
続きを表示（約 4,300 文字）【請求項２】
請求項１に記載の粒子分離装置であって、
前記設置部は、第２方向において前記粒子分離装置を平面視した場合に、前記第２方向に垂直な第３方向において前記第１給液部と前記第２給液部とが並んでいる形態で前記流路デバイスが設置される構造を有し、
前記第２方向において前記粒子分離装置を平面視した場合に、前記配置部と前記洗浄槽とは、前記第３方向に交差している方向において並んでいる、粒子分離装置。
【請求項３】
請求項１に記載の粒子分離装置であって、
前記設置部は、第２方向において前記粒子分離装置を平面視した場合に、前記第２方向に垂直な第３方向において前記第１給液部と前記第２給液部とが並んでいる形態で前記流路デバイスが設置される構造を有し、
前記駆動機構は、第２移動機構を含み、
該第２移動機構は、前記流路デバイスが前記設置部に設置された状態で前記第２方向において前記粒子分離装置を平面視した場合に、前記第１押圧部材を、前記第１可動部と重なった第１押圧位置と、前記第３方向に交差している方向において前記第１給液部からずれた第１退避位置と、の間で移動させるとともに、前記第２押圧部材を、前記第２可動部と重なった第２押圧位置と、前記第３方向に交差している方向において前記第２給液部からずれた第２退避位置と、の間で移動させる、粒子分離装置。
【請求項４】
請求項３に記載の粒子分離装置であって、
前記第２移動機構は、第２Ａ移動機構と、第２Ｂ移動機構と、を含み、
前記第２Ａ移動機構は、前記第１押圧部材を前記第１押圧位置と前記第１退避位置との間で移動させ、
前記第２Ｂ移動機構は、前記第２押圧部材を前記第２押圧位置と前記第２退避位置との間で移動させる、粒子分離装置。
【請求項５】
請求項４に記載の粒子分離装置であって、
前記駆動機構は、第１押圧機構と、第２押圧機構と、を含み、
前記第１押圧機構は、前記流路デバイスが前記設置部に設置された状態において前記第１可動部材から前記第１導入口に向かう方向に前記第１押圧部材を移動させ、
前記第２押圧機構は、前記流路デバイスが前記設置部に設置された状態において前記第２可動部材から前記第２導入口に向かう方向に前記第２押圧部材を移動させ、
前記制御部は、前記流路デバイスが前記設置部に設置された状態において、前記供給部および前記押圧部のそれぞれの動作を制御することで、前記第２押圧機構によって前記第２給液部に第１導入動作を実行させながら、前記供給部によって前記第１給液部への前記第１液体の第１注入動作を実行させ、
前記第１導入動作は、前記第２押圧機構が前記第２押圧部材によって前記第２可動部材を前記第２導入口に向けて押させることで前記第２給液部によって前記第２空間内から前記第２導入孔を介して前記流路部内に前記第２液体を導入させる動作、を含み、
前記第１注入動作は、前記第１移動機構が前記ノズル部を移動させることで前記先端部分を前記第２領域に位置させるとともに、前記吸排部が前記ノズル部によって前記第１空間に前記第１液体を吐出させる動作、を含む、粒子分離装置。
【請求項６】
請求項１から請求項４の何れか１つの請求項に記載の粒子分離装置であって、
前記制御部は、前記第１容器が前記配置部に配置され且つ前記流路デバイスが前記設置部に設置された状態において、前記供給部、前記押圧部および前記洗浄部のそれぞれの動作を制御することで、
前記第２供給動作と、
該第２供給動作の後における第１導入動作と、
前記第２供給動作の後における前記供給部による第２注入動作と、
該第２注入動作の後における前記供給部による第１吸引動作と、
該第１吸引動作の後における前記供給部による第１注入動作と、
該第１注入動作の後における前記供給部による撹拌動作と、
前記第１導入動作の途中であって前記撹拌動作の後における前記押圧部による第２導入動作と、
前記撹拌動作の後における前記洗浄処理と、を前記粒子分離装置において実行させ、
前記第１導入動作は、前記駆動機構が前記第２押圧部材によって前記第２可動部材を前記第２導入口に向けて押させることで前記第２給液部によって前記第２空間内から前記第２導入孔を介して前記流路部内に前記第２液体を導入させる動作、を含み、
前記第２注入動作は、前記第１移動機構が前記ノズル部を移動させることで前記先端部分を前記第２領域に位置させるとともに、前記吸排部が前記ノズル部によって前記第１空間に前記第２液体を吐出させる動作、を含み、
前記第１吸引動作は、前記第１移動機構が前記ノズル部を移動させることで前記先端部分を前記第１領域に位置させるとともに、前記吸排部が前記ノズル部によって前記第１容器から前記第１液体を吸引させて保持させる動作、を含み、
前記第１注入動作は、前記第１移動機構が前記ノズル部を移動させることで前記先端部分を前記第２領域に位置させるとともに、前記吸排部が前記ノズル部によって前記第１空間に前記第１液体を吐出させる動作、を含み、
前記撹拌動作は、前記第２注入動作において前記ノズル部から前記第１空間に吐出された前記第２液体と、前記第１注入動作において前記ノズル部から前記第１空間に吐出された前記第１液体と、が混合された混合液について、前記吸排部が前記ノズル部によって前記第１空間内の前記混合液を吸引させる第１動作と、該第１動作の後に前記吸排部が前記ノズル部によって前記第１空間内に対して前記混合液を吐出させる第２動作と、によって前記混合液の撹拌を行う動作、を含み、
前記第２導入動作は、前記駆動機構が前記第１押圧部材によって前記第１可動部材を前記第１導入口に向けて押させることで前記第１給液部によって前記第１空間内から前記第１導入孔を介して前記流路部内に前記混合液を導入させる動作、を含む、粒子分離装置。
【請求項７】
請求項１から請求項４の何れか１つの請求項に記載の粒子分離装置であって、
前記制御部は、前記流路デバイスが前記設置部に設置された状態において、前記供給部、前記押圧部および前記洗浄部のそれぞれの動作を制御することで、前記粒子分離装置において、前記駆動機構が前記第１押圧部材によって前記第１可動部材を前記第１導入口に向けて押させているとともに前記第２押圧部材によって前記第２可動部材を前記第２導入口に向けて押させている際に、前記洗浄処理を実行させる、粒子分離装置。
【請求項８】
請求項１から請求項４の何れか１つの請求項に記載の粒子分離装置であって、
前記供給部は、第１切換部と、液体供給源と、を含み、
前記吸排部と、前記液体供給源と、前記ノズル部とは、前記第１切換部を介して接続されており、
前記液体供給源は、前記第２液体を保持している第１供給源、を含み、
前記第１切換部は、前記吸排部と前記ノズル部とが通じている第１流路状態と、前記吸排部と前記第１供給源とが通じている第２流路状態と、を含む複数の流路状態のうちの何れか１つの流路状態に選択的に設定し、
前記第１切換部が前記第１流路状態に設定している際に、前記吸排部が前記ノズル部によって液体を吸引させて保持させた後に、前記吸排部が前記ノズル部によって該液体を吐出させ、
前記第１切換部が前記第２流路状態に設定している際に、前記吸排部が前記第１供給源から前記第２液体を吸引して保持した後に、前記第１切換部が前記第１流路状態に設定している際に、前記吸排部が前記ノズル部によって前記第２液体を吐出させる、粒子分離装置。
【請求項９】
請求項８に記載の粒子分離装置であって、
前記液体供給源は、第１洗浄液を保持している第２供給源と、第２洗浄液を保持している第３供給源と、を含み、
前記複数の流路状態は、前記吸排部と前記第２供給源とが通じている第３流路状態と、前記吸排部と前記第３供給源とが通じている第４流路状態と、を含み、
前記第１切換部が前記第３流路状態に設定している際に、前記吸排部が前記第２供給源から前記第１洗浄液を吸引して保持した後に、前記第１切換部が前記第１流路状態に設定している際に、前記吸排部が前記ノズル部によって前記第１洗浄液を吐出させ、
前記第１切換部が前記第４流路状態に設定している際に、前記吸排部が前記第３供給源から前記第２洗浄液を吸引して保持した後に、前記第１切換部が前記第１流路状態に設定している際に、前記吸排部が前記ノズル部によって前記第２洗浄液を吐出させる、粒子分離装置。
【請求項１０】
請求項９に記載の粒子分離装置であって、
前記洗浄部は、液体供給部と、液体排出部と、を含み、
前記液体供給部は、前記制御部による制御によって、前記洗浄槽内に第３洗浄液および第４洗浄液のうちの一方の液体を選択的に供給し、
前記液体排出部は、前記洗浄槽内から液体を排出し、
前記洗浄処理は、第１洗浄処理と、第２洗浄処理と、を含み、
前記第１洗浄処理は、前記吸排部が前記ノズル部によって前記第１洗浄液を吐出させるとともに前記液体排出部が前記洗浄槽内から液体を排出する動作と、前記液体供給部が前記洗浄槽内へ前記第３洗浄液を供給することで前記洗浄槽内に貯留された前記第３洗浄液に前記ノズル部を浸漬させるとともに前記液体排出部が前記洗浄槽内から液体を排出する動作と、を繰り返すことで実行され、
前記第２洗浄処理は、前記吸排部が前記ノズル部によって前記第２洗浄液を吐出させるとともに前記液体排出部が前記洗浄槽内から液体を排出する動作と、前記液体供給部が前記洗浄槽内へ前記第４洗浄液を供給することで前記洗浄槽内に貯留された前記第４洗浄液に前記ノズル部を浸漬させるとともに前記液体排出部が前記洗浄槽内から液体を排出する動作と、を繰り返すことで実行される、粒子分離装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、粒子分離装置に関する。
続きを表示（約 5,000 文字）【背景技術】
【０００２】
複数種の複数の粒子を含む第１液体と、この第１液体とは別の第２液体と、を流路デバイスに導入して、第１液体から特定の種の複数の粒子を分離する技術が知られている（例えば、特許文献１の記載を参照）。
【０００３】
第１液体には、例えば、血液などの検体が適用される。第２液体には、例えば、生理食塩水などの緩衝液が適用される。流路デバイスには、例えば、微細な流路を有する各種のデバイスが適用される。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０２３／１８９１６３号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
流路デバイスの流路内への液体の導入に要する消耗品を削減する点で改善の余地がある。
【課題を解決するための手段】
【０００６】
粒子分離装置が開示される。
【０００７】
粒子分離装置の一態様は、配置部と、設置部と、供給部と、押圧部と、洗浄槽を含む洗浄部と、制御部と、を備えている。前記配置部は、第１液体が貯留された第１容器が配置される部分、を含む。前記第１液体は、複数の第１粒子と、該複数の第１粒子よりも小さな複数の第２粒子と、を含む。前記設置部は、流路デバイスが設置される部分、を含む。前記流路デバイスは、本体部と、第１給液部と、第２給液部と、を備えている。前記本体部は、流路部と、複数の孔と、を有する。前記流路部は、前記本体部の外面で開口していない。前記複数の孔のそれぞれは、前記流路部に通じており且つ前記外面で開口している。前記複数の孔は、第１導入孔と、第２導入孔と、を含む。前記第１導入孔は、前記外面のうちの第１方向の側の面において開口している第１導入口、を有する。前記第２導入孔は、前記外面のうちの前記第１方向の側の面において開口している第２導入口、を有する。前記流路部は、前記第２導入孔から第２液体が導入されるとともに前記第１導入孔から前記第１液体が導入されることで、前記複数の第１粒子と前記複数の第２粒子とを分離させるための複数の流路、を含む。前記第１給液部は、第１筒状部と、第１可動部材と、を含む。前記第１筒状部は、前記外面のうちの前記第１方向の側の面から前記第１方向に突き出ている。前記第１筒状部は、前記第１導入口に接続している第１内部空間、を有する。前記第１可動部材は、前記第１筒状部の内側に嵌まっている。前記第１可動部材は、前記第１内部空間のうちの前記第１可動部材と前記本体部との間の第１空間に外部空間から前記第１液体を導入するための第１導入部を有する。前記第２給液部は、第２筒状部と、第２可動部材と、を含む。前記第２筒状部は、前記外面のうちの前記第１方向の側の面から前記第１方向に突き出ている。前記第２筒状部は、前記第２導入口に接続している第２内部空間、を有する。前記第２可動部材は、前記第２筒状部の内側に嵌まっている。前記第２可動部材は、前記第２内部空間のうちの前記第２可動部材と前記本体部との間の第２空間に外部空間から前記第２液体を導入するための第２導入部を有する。前記供給部は、ノズル部と、第１移動機構と、吸排部と、を含む。前記第１移動機構は、前記ノズル部を移動させることで、前記ノズル部の先端部分を、第１領域と、第２領域と、第３領域と、第４領域と、を含む複数の領域の間で移動させる。前記第１領域は、前記配置部に前記第１容器が配置された場合に前記第１容器内に位置している。前記第２領域は、前記設置部に前記流路デバイスが設置された場合に前記第１導入部内から前記第１空間内にかけて位置している。前記第３領域は、前記設置部に前記流路デバイスが設置された場合に前記第２導入部内から前記第２空間内にかけて位置している。前記第４領域は、前記洗浄槽内に位置している。前記吸排部は、前記ノズル部に液体を吸引させるとともに、前記ノズル部から液体を吐出させる。前記供給部は、前記制御部による制御によって、第１供給動作と、第２供給動作と、を行う。前記第１供給動作は、前記第１移動機構が前記ノズル部を移動させることで前記先端部分を前記第１領域に位置させるとともに、前記吸排部が前記ノズル部によって前記第１容器から前記第１液体を吸引させて保持させた後に、前記第１移動機構が前記ノズル部を移動させることで前記先端部分を前記第２領域に位置させるとともに、前記吸排部が前記ノズル部によって前記第１空間に前記第１液体を吐出させる動作、を含む。前記第２供給動作は、前記第１移動機構が前記ノズル部を移動させることで前記先端部分を前記第３領域に位置させるとともに、前記ノズル部によって前記第２空間に前記第２液体を吐出させる動作、を含む。前記押圧部は、第１押圧部材と、第２押圧部材と、駆動機構と、を含む。前記押圧部は、第１押圧動作と、第２押圧動作と、を行う。前記第１押圧動作は、前記駆動機構が前記設置部に設置された前記流路デバイスの前記第１可動部材を前記第１押圧部材によって前記第１導入口に向けて押させる動作、を含む。前記第２押圧動作は、前記駆動機構が前記設置部に設置された前記流路デバイスの前記第２可動部材を前記第２押圧部材によって前記第２導入口に向けて押させる動作、を含む。前記洗浄部は、前記洗浄槽内の前記第４領域に前記先端部分が位置している際に前記ノズル部を洗浄する洗浄処理が行われる部分である。
【発明の効果】
【０００８】
流路デバイスの流路内への液体の導入に要する消耗品を削減することができる。
【図面の簡単な説明】
【０００９】

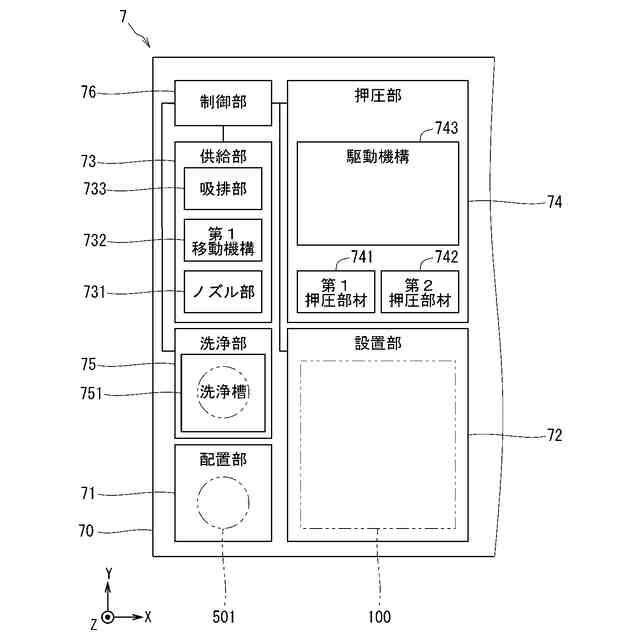

図１は、第１実施形態に係る粒子分離装置の概略構成の一例を模式的に示すブロック図である。
図２は、第１液体が貯留された第１容器の構成の一例を模式的に示す正面図である。
図３は、配置部の構成の一例を模式的に示す平面図である。

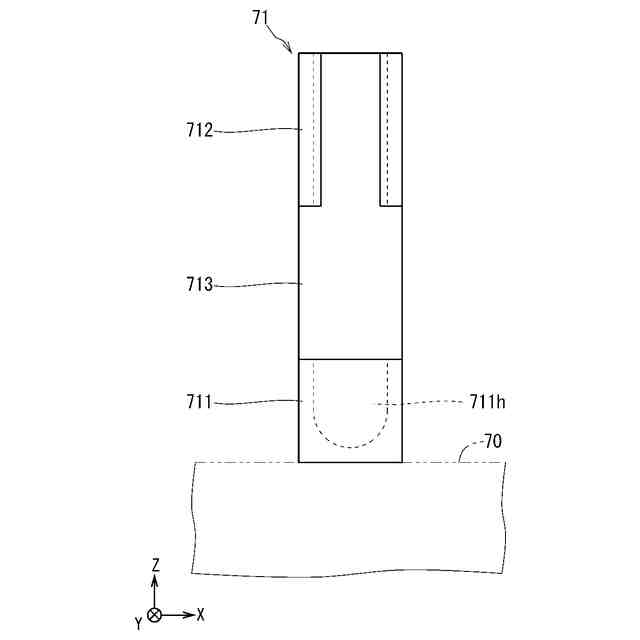

図４は、配置部の構成の一例を模式的に示す正面図である。
図５は、配置部に第１容器が配置された様子の一例を模式的に示す正面図である。

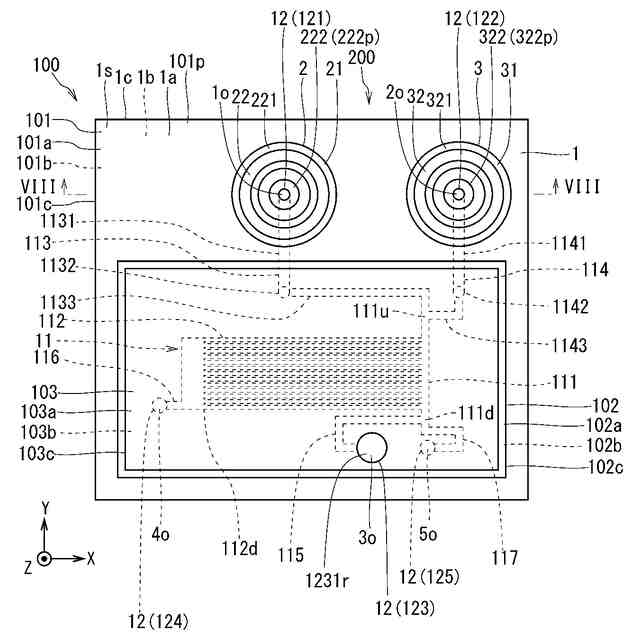

図６は、流路デバイスの構成の一例を模式的に示す平面図である。
図７は、流路デバイスの構成の一例を模式的に示す正面図である。
図８は、図６の位置VIII－VIIIにおいて流路デバイスを＋Ｙ方向に向かって見た仮想的な断面の一例を模式的に示す断面図である。

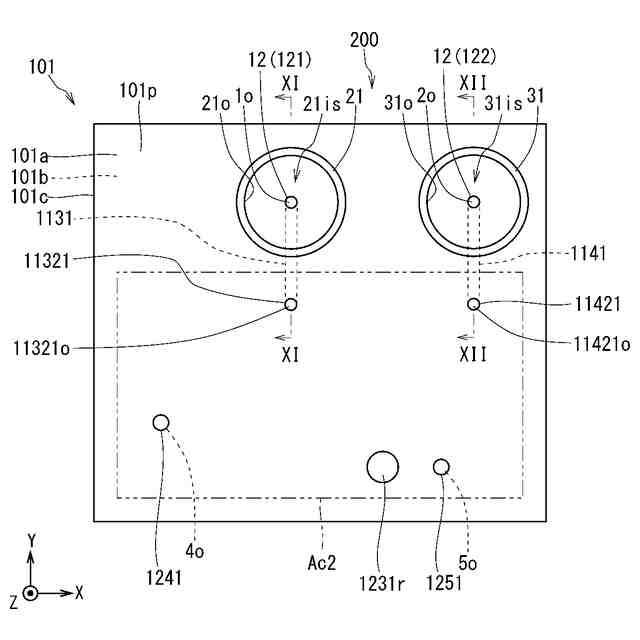

図９は、第１部分の構成の一例を模式的に示す平面図である。
図１０は、第１部分の構成の一例を模式的に示す正面図である。
図１１は、図９の位置IX－IXにおいて第１部分を－Ｘ方向に向かって見た仮想的な断面の一例を模式的に示す断面図である。
図１２は、図９の位置XII－XIIにおいて第１部分を－Ｘ方向に向かって見た仮想的な断面の一例を模式的に示す断面図である。
図１３は、第２部分の構成の一例を模式的に示す平面図である。
図１４は、第３部分の構成の一例を模式的に示す平面図である。
図１５は、流路デバイスにおける流路部および複数の孔の構成の一例を模式的に示す平面図である。
図１６は、図１５の矩形の一点鎖線で囲まれた領域XVIを示す平面図である。
図１７は、設置部の構成の一例を模式的に示す平面図である。
図１８は、図１７の位置XVIII－XVIIIにおいて設置部を＋Ｘ方向に向かって見た仮想的な断面の一例を模式的に示す断面図である。
図１９は、設置部に流路デバイスが設置された様子の一例を模式的に示す平面図である。
図２０は、供給部のうちのノズル部および吸排部の構成の一例を模式的に示す図である。
図２１は、第１移動機構によるノズル部の移動を説明するための図である。
図２２は、第１移動機構によるノズル部の移動を説明するための図である。
図２３は、第１移動機構によるノズル部の移動を説明するための図である。
図２４は、第１移動機構によるノズル部の移動を説明するための図である。
図２５は、第１移動機構の構成の一例を模式的に示す正面図である。
図２６は、第１移動機構の構成の一例を模式的に示す平面図である。
図２７は、供給部においてノズル部によって第１液体と異なる液体を吐出させるための構成の一例を模式的に示す図である。
図２８は、第１切換部および供給源の構成の一例を模式的に示す図である。
図２９は、第１切換部および供給源の構成の他の一例を模式的に示す図である。
図３０は、押圧部の概略的な構成の一例を概念的に示す図である。
図３１は、押圧部の構成の一例を模式的に示す平面図である。
図３２は、押圧部の構成の一例を模式的に示す平面図である。
図３３は、粒子分離装置の動作中の状態の一例を模式的に示す図である。
図３４は、洗浄部の概略的な構成の一例を模式的に示す正面図である。
図３５は、制御部の概略的な構成の一例を模式的に示すブロック図である。
図３６は、第２排出口および第３排出口のそれぞれに接続される構成の一例を模式的に示す図である。
図３７は、粒子分離装置の動作の流れの一例を示す流れ図である。
図３８は、粒子分離装置の動作途中の様子の一例を模式的に示す図である。
図３９は、粒子分離装置の動作途中の様子の一例を模式的に示す図である。
図４０は、流路部に第２液体を充填する工程の一例を説明するための模式図である。
図４１は、流路部に第２液体を充填する工程の一例を説明するための模式図である。
図４２は、流路部に第２液体を充填する工程の一例を説明するための模式図である。
図４３は、粒子分離装置の動作途中の様子の一例を模式的に示す図である。
図４４は、粒子分離装置の動作途中の様子の一例を模式的に示す図である。
図４５は、粒子分離装置の動作途中の様子の一例を模式的に示す図である。
図４６は、粒子分離装置の動作途中の様子の一例を模式的に示す図である。
図４７は、粒子分離装置の動作途中の様子の一例を模式的に示す図である。
図４８は、粒子分離装置の動作途中の様子の一例を模式的に示す図である。
図４９は、粒子分離装置の動作途中の様子の一例を模式的に示す図である。
図５０は、粒子分離装置の動作の流れの他の第１例を示す流れ図である。
図５１は、粒子分離装置の動作の流れの他の第２例を示す流れ図である。
図５２は、粒子分離装置の動作の流れの他の第３例を示す流れ図である。
図５３は、第２排出口に接続される構成の他の一例を模式的に示す図である。
図５４は、押圧部の概略的な構成の他の第１例を概念的に示す図である。
図５５は、押圧部の構成の他の第１例を模式的に示す平面図である。
図５６は、押圧部の概略的な構成の他の第２例を模式的に示す図である。
図５７は、押圧部の構成の他の第２例を模式的に示す平面図である。
図５８は、洗浄部の概略的な構成の他の一例を模式的に示す正面図である。
【発明を実施するための形態】
【００１０】
複数種の複数の粒子を含む液体（第１液体ともいう）と、この第１液体とは別の液体（第２液体ともいう）とを流路デバイスに導入して、第１液体から特定の種の複数の粒子を分離する技術が知られている。ここで、第１液体には、例えば、血液などの検体が適用される。第２液体には、例えば、生理食塩水などの緩衝液が適用される。流路デバイスには、例えば、微細な流路を有する各種のデバイスが適用される。
（【００１１】以降は省略されています）
