公開番号2025145438
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045616
出願日2024-03-21
発明の名称配線基板及び電子装置
出願人京セラ株式会社
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類H05K 1/02 20060101AFI20250926BHJP(他に分類されない電気技術)
要約【課題】配線基板の製造性及び強度を高めつつ、配線基板を搭載する平面スペースの省スペース化を図る。
【解決手段】第1基体と第2基体とを備える配線基板であって、高さ方向と直交する第1方向に沿って延びる第2基体の一対の第2側面の一部は、対応する第1基体の第1側面と同一平面上に位置するとともに、少なくとも1つの第2側面は、対応する第1側面よりも内側に、電極が配置される領域を有する。
【選択図】図1
特許請求の範囲【請求項１】
第１上面、前記第１上面の反対側に位置する第１下面、及び前記第１上面と前記第１下面との間に位置する４つの第１側面を有する第１基体と、
前記第１下面と接する第２上面、前記第２上面の反対側に位置する第２下面、及び前記第２上面と前記第２下面との間に位置し、前記４つの第１側面のそれぞれに対応する４つの第２側面を有する第２基体と、
前記第１上面に位置する複数の第１電極と、
前記第２下面に位置する複数の第２電極と、
前記第２側面に位置する複数の第３電極と、を備え、
前記４つの第２側面のうち、高さ方向と直交する第１方向に沿って延びる一対の前記第２側面の一部は、対応する前記第１側面と同一平面上に位置しており、
少なくとも１つの前記第２側面は、対応する前記第１側面を含む平面よりも内側に位置する領域を有しており、
前記第３電極は、前記領域に位置している、配線基板。
続きを表示（約 720 文字）【請求項２】
前記第１方向と交差する第２方向に沿って延びる前記第２側面は、全体にわたって前記領域を有している、請求項１に記載の配線基板。
【請求項３】
少なくとも１つの前記第２側面は、対応する前記第１側面を含む平面よりも内側に窪んだ凹部を有し、
前記領域は、前記凹部の内側面である、請求項１に記載の配線基板。
【請求項４】
各々の前記第２側面が前記領域を有している、請求項１に記載の配線基板。
【請求項５】
複数の前記第３電極は、１つの前記領域において、異なる高さに位置する前記第３電極を含む、請求項１に記載の配線基板。
【請求項６】
前記第１基体および前記第２基体は、前記高さ方向に積層される複数の絶縁層を含む、請求項１に記載の配線基板。
【請求項７】
前記第１基体および前記第２基体は、前記第１方向に積層される複数の絶縁層を含む、請求項１に記載の配線基板。
【請求項８】
前記第３電極は、少なくとも１層の前記絶縁層を貫通して延びるとともに、前記第２側面の表面から突出しているビア導体を含む、請求項６に記載の配線基板。
【請求項９】
少なくとも１つの前記第３電極は、高さ方向に延びる側辺を含み、
前記側辺は、該高さ方向に対して歪んでいる、請求項１に記載の配線基板。
【請求項１０】
請求項１から７のいずれか１項に記載の配線基板と、
前記第１電極に接続された第１素子と、
前記第２電極に接続された第２素子と、
前記第３電極に接続された第３素子と、を備える、電子装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、配線基板及び電子装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
例えば、特許文献１に示すように、撮像素子を備えた電子装置（特許文献１では撮像モジュールと称される）が知られている。その先行技術に係る電子装置は、基板（特許文献１では撮像素子実装用基板と称される）を備えており、基板は、基体（特許文献１では基板と称される）を備えている。基体の上面には、撮像素子が実装されており、基体の上面における撮像素子の周りには、複数の電子部品が実装されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１９／０８２９２３号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
先行技術に係る電子装置においては、前述のように、基板の上面に撮像素子及び複数の電子部品が実装されている。換言すれば、先行技術に係る基板においては、基体の上面に撮像素子を実装するための複数の撮像素子用電極が位置すると共に、基体の上面における撮像素子用電極の周りに複数の電子部品を実装するための複数の電子部品用電極が位置することになる。そのため、電子装置及び基板が平面視において大型化する傾向にあり、電子装置及び基板を搭載する平面スペースが大きくなる。
【課題を解決するための手段】
【０００５】
本開示に係る配線基板は、第１上面、前記第１上面の反対側に位置する第１下面、及び前記第１上面と前記第１下面との間に位置する４つの第１側面を有する第１基体と、前記第１下面と接する第２上面、前記第２上面の反対側に位置する第２下面、及び前記第２上面と前記第２下面との間に位置し、前記４つの第１側面のそれぞれに対応する４つの第２側面を有する第２基体と、前記第１上面に位置する複数の第１電極と、前記第２下面に位置する複数の第２電極と、前記第２側面に位置する複数の第３電極と、を備え、前記４つの第２側面のうち、高さ方向と直交する第１方向に沿って延びる一対の前記第２側面の一部は、対応する前記第１側面と同一平面上に位置しており、少なくとも１つの前記第２側面は、対応する前記第１側面を含む平面よりも内側に位置する領域を有しており、前記第３電極は、前記領域に位置している。
【０００６】
本開示に係る電子装置は、本開示に係る配線基板と、前記第１電極に接続された第１素子と、前記第２電極に接続された第２素子と、前記第３電極に接続された第３素子と、を備える。
【発明の効果】
【０００７】
本開示によれば、配線基板の製造性及び強度を高めつつ、配線基板を搭載する平面スペースの省スペース化を図ることができる。
【図面の簡単な説明】
【０００８】

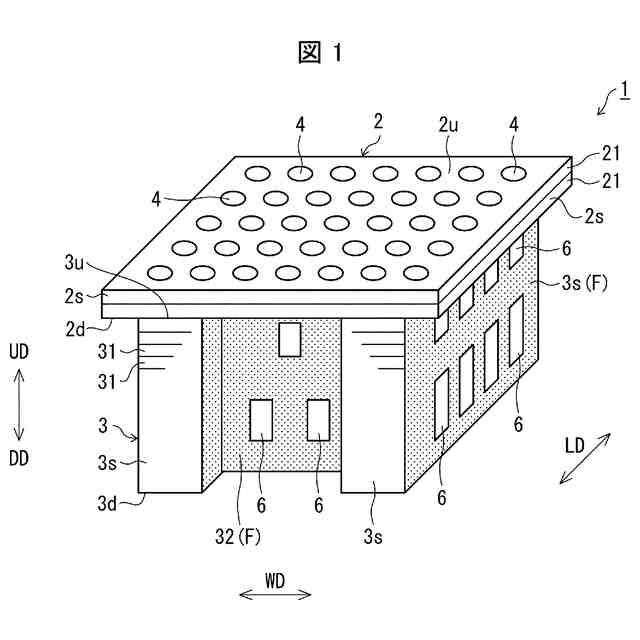

第１実施形態に係る配線基板の上側から見た模式的な斜視図である。

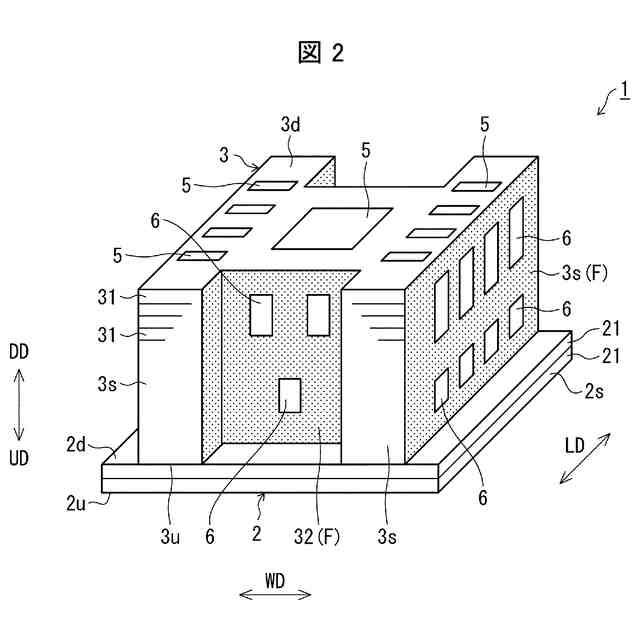

第１実施形態に係る配線基板の下側から見た模式的な斜視図である。

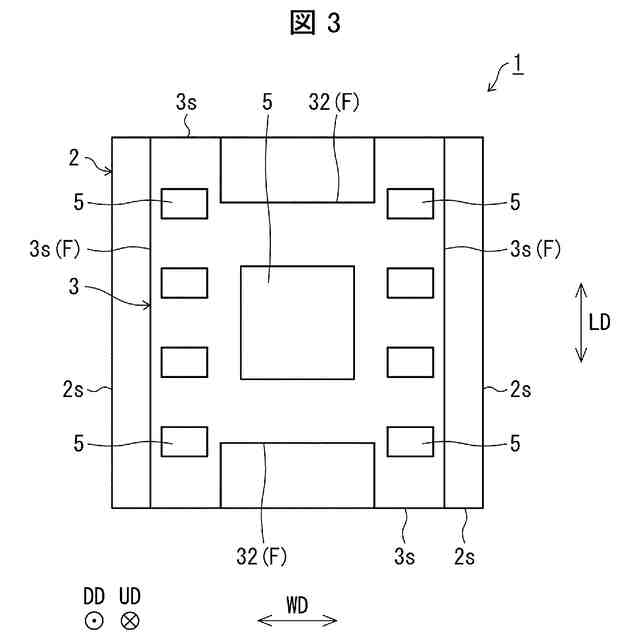

第１実施形態に係る配線基板の模式的な底面図である。

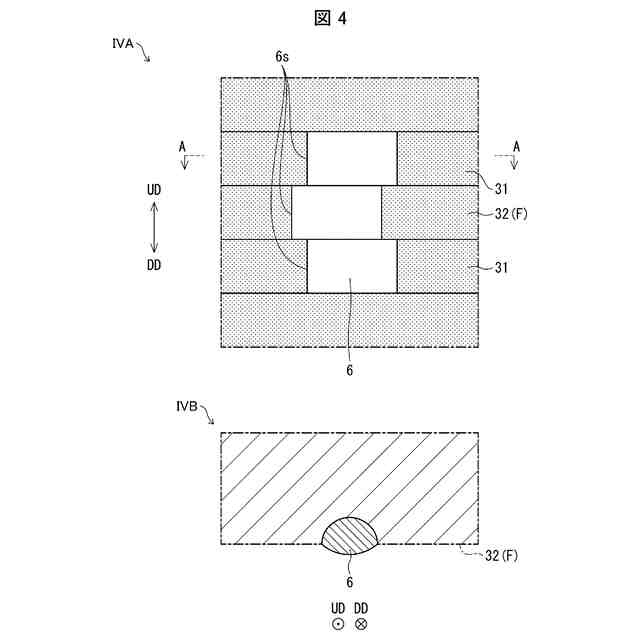

第３電極を説明する模式図である。

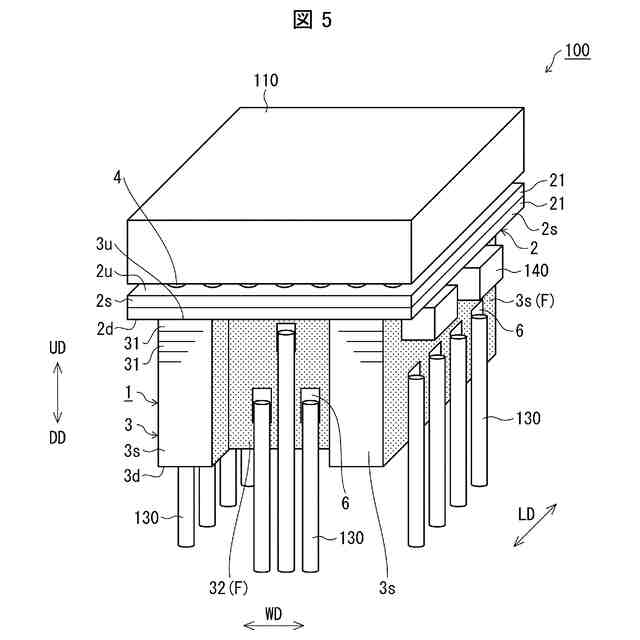

第１実施形態に係る電子装置の上側から見た模式的な斜視図である。

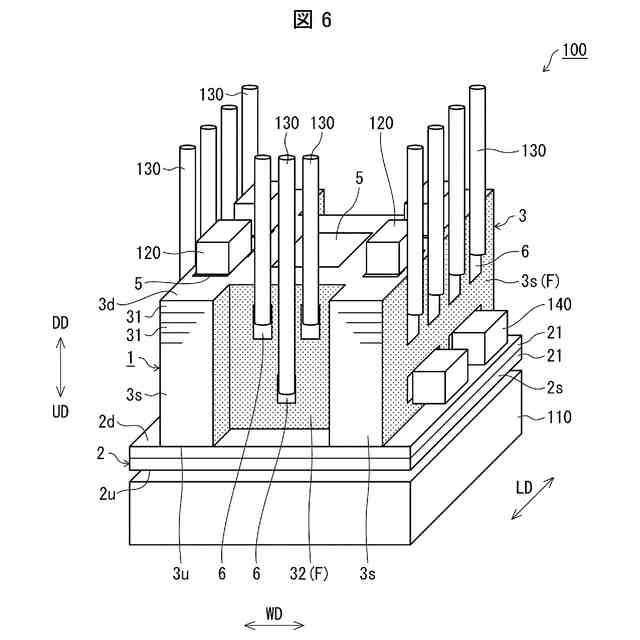

第１実施形態に係る電子装置の下側から見た模式的な斜視図である。

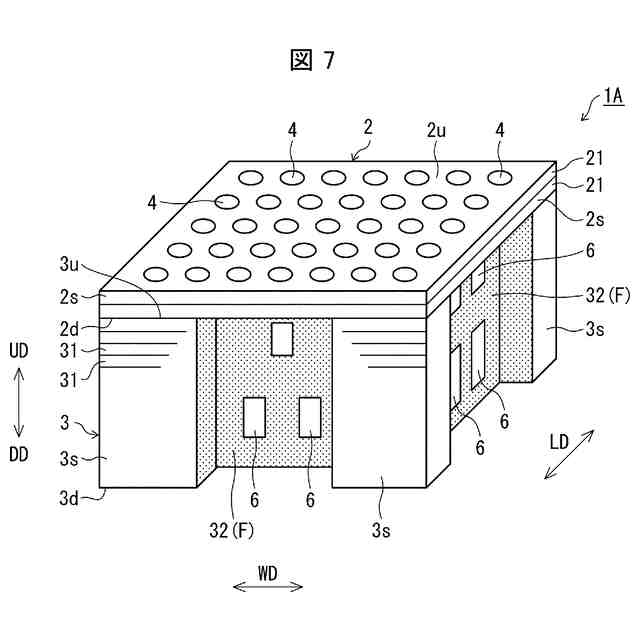

第２実施形態に係る配線基板の上側から見た模式的な斜視図である。

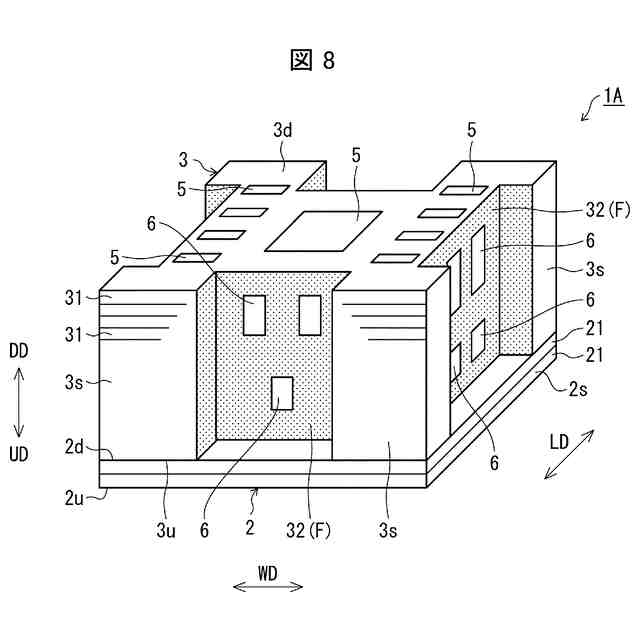

第２実施形態に係る配線基板の下側から見た模式的な斜視図である。

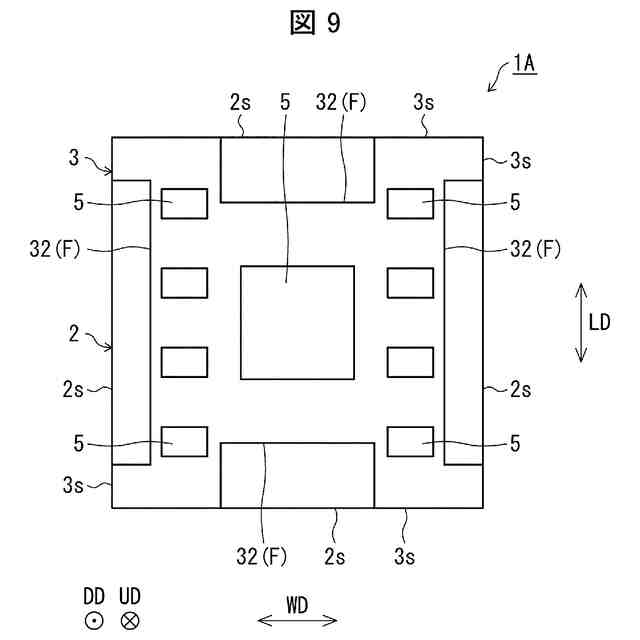

第２実施形態に係る配線基板の模式的な底面図である。
第３実施形態に係る配線基板を上側から見た模式的な斜視図である。
第３実施形態に係る配線基板を下側から見た模式的な斜視図である。
第３実施形態に係る配線基板の模式的な側面図である。
第３実施形態に係る電子装置を側方から見たときの模式的な斜視図である。
【発明を実施するための形態】
【０００９】
以下、実施形態に係る配線基板及び電子装置について、図面を用いて詳細に説明する。但し、以下で参照する各図は、説明の便宜上、実施形態を説明する上で必要な構成要素のみを簡略化して示したものである。従って、実施形態に係る配線基板及び電子装置は、参照する各図に示されていない任意の構成要素を備え得る。各図中の構成要素の寸法は、実際の構成要素の寸法及び各部材の寸法比率等を忠実に表したものでなくてもよい。
【００１０】
本願の明細書及び特許請求の範囲において、「第１方向」とは、配線基板の幅方向、換言すれば、配線基板の高さ方向に直交する一方向を意味する。高さ方向は、配線基板の上下方向である。以下、第１方向を便宜的に幅方向と称する。「第２方向」とは、高さ方向および第１方向に直交する方向である。以下、第２方向を便宜的に長さ方向と称する。「矩形状」とは、厳密な矩形形状に限るものでなく、例えば角部が湾曲状になっていても、全体的に矩形状として視認できる形状を含む意である。「内側」とは、配線基板の外表面よりも内部の側を意味する。図面中、「ＷＤ」は幅方向、「ＬＤ」は長さ方向、「ＵＤ」は上方向、「ＤＤ」は下方向をそれぞれ指している。
（【００１１】以降は省略されています）
