特許ウォッチ

公開番号2025152062
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053778
出願日2024-03-28
発明の名称チューブポンプ
出願人ケーピーエス工業株式会社
代理人個人,個人,個人,個人,個人,個人,個人,個人
主分類F04C 5/00 20060101AFI20251002BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】送液OFF操作時に生じる弾性チューブ内残圧による液漏れをできるだけ少なくすることができるチューブポンプを提供する。

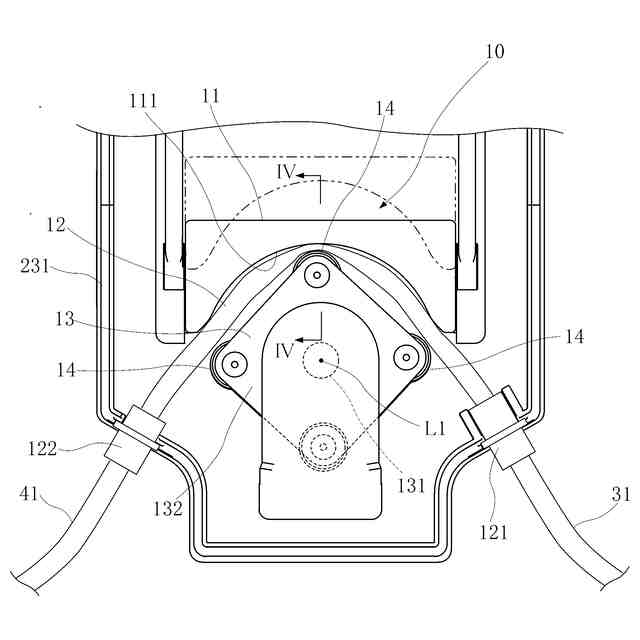

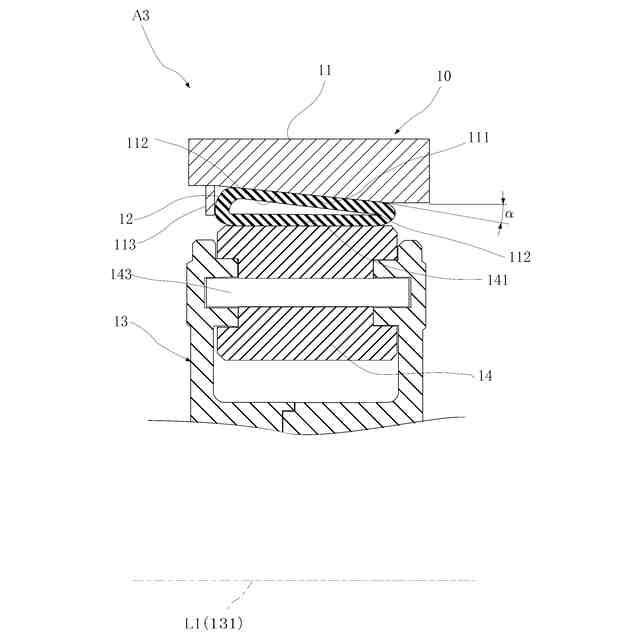

【解決手段】円弧内面状のガイド面111と、当該ガイド面111に沿わせて配置された弾性チューブ12と、上記ガイド面111を構成する円弧の中心位置を回転軸131として回転し、周方向等間隔に支持した複数のローラ14を有するロータ13と、を含み、ロータ13の回転により、ローラ14が上記ガイド面111との間の上記弾性チューブ12をしごき変形させるチューブポンプA1,A2,A3において、上記ガイド面111またはローラ14の外周面141は、ロータ13の回転軸131に沿う断面において、回転軸131の軸線L1に対して傾斜する傾斜部112,142を有している。
【選択図】図4
特許請求の範囲【請求項１】
円弧内面状のガイド面と、当該ガイド面に沿わせて配置された弾性チューブと、上記ガイド面を構成する円弧の中心位置を回転軸として回転し、周方向等間隔に支持した複数のローラを有するロータと、を含み、上記ロータの回転により、上記ローラが上記ガイド面との間の上記弾性チューブをしごき変形させるチューブポンプにおいて、
上記ガイド面または上記ローラの外周面は、上記ロータの回転軸に沿う断面において、上記回転軸の軸線に対して傾斜する傾斜部を有していることを特徴とする、チューブポンプ。
続きを表示（約 540 文字）【請求項２】
上記傾斜部は、上記ガイド面に形成されており、当該ガイド面の上記回転軸の軸線方向一方側において当該一方側に向かうほど上記軸線までの距離が短くなる第１傾斜部と、当該ガイド面の上記回転軸の軸線方向他方側において当該他方側に向かうほど上記軸線までに距離が短くなる第２傾斜部とを含んでいる、請求項１に記載のチューブポンプ。
【請求項３】
上記傾斜部は、上記ローラの外周面に形成されており、当該外周面の上記回転軸の軸線方向一方側において当該一方側に向かうほど上記軸線までの距離が短くなる第１傾斜部と、当該外周面の上記回転軸の軸線方向他方側において当該他方側に向かうほど上記軸線までに距離が短くなる第２傾斜部とを含んでいる、請求項１に記載のチューブポンプ。
【請求項４】
上記傾斜部の傾斜角度は、２～６°であり、好ましくは３～４°である、請求項１に記載のチューブポンプ。
【請求項５】
上記弾性チューブの入口側が輸液チューブを介して麻酔液容器に接続され、上記弾性チューブの出口側が輸液チューブを介して注射針に接続され、フートペダルにより上記ロータの回転がＯＮ／ＯＦＦ操作される、請求項１ないし４のいずれかに記載のチューブポンプ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、チューブポンプに関し、例えば、下肢静脈瘤の治療時等にＴＬＡ麻酔を施行するのに好適なチューブポンプに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
チューブポンプの代表的な構成は、例えば特許文献１に示されているように、円弧内面状のガイド面に沿わせて弾性チューブを配置し、ガイド面を構成する円弧の中心位置を回転軸として回転するロータに周方向等間隔に支持させた複数のローラにより、ガイド面との間の弾性チューブをしごき変形させるようになっている。ローラの押圧力により弾性チューブに形成される狭窄部がロータの回転により送液方向前方に移動することにより、弾性チューブ内の液体の送液が行われる。
【０００３】
この種のチューブポンプをＴＬＡ麻酔施行に用いる場合、弾性チューブの入口側が輸液チューブを介して麻酔液容器に接続されるとともに、弾性チューブの出口側が輸液チューブを介して注射針に接続される。このチューブポンプによる送液は、例えばフートペダルによりＯＮ／ＯＦＦ操作される。すなわち、フートペダルのＯＮ操作により上記ロータが所定回転数で回転し、ＯＦＦ操作により上記ロータが停止する。
【０００４】
ところで、この種のチューブポンプは、フートペダルをＯＦＦ操作してロータの回転を停止させても、弾性チューブ内の残圧による出口側からの余分な送液がなされてしまうという宿命がある。たとえば、この種のチューブポンプを用いたＴＬＡ麻酔施行の現場では、注射針を患者の下肢から引き抜いてフートペダルをＯＦＦ操作しても、数秒間注射針の先端から麻酔液が漏れ続けるという現象が起こる。このようなことは、医療行為現場が麻酔液で汚れることになるし、麻酔液の無駄にもつながるので好ましいことではない。
【先行技術文献】
【特許文献】
【０００５】
ＷＯ２０１７／１５９８４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は、上記した事情のもとで考え出されたものであって、送液ＯＦＦ操作時に生じる弾性チューブ内残圧による液漏れをできるだけ少なくすることができるチューブポンプを提供することをその課題としている。
【課題を解決するための手段】
【０００７】
上記課題を解決するため、本発明では、次の技術的手段を採用した。
【０００８】
すなわち、本発明によって提供されるチューブポンプは、円弧内面状のガイド面と、当該ガイド面に沿わせて配置された弾性チューブと、上記ガイド面を構成する円弧の中心位置を回転軸として回転し、周方向等間隔に支持した複数のローラを有するロータと、を含み、上記ロータの回転により、上記ローラが上記ガイド面との間の上記弾性チューブをしごき変形させるチューブポンプにおいて、上記ガイド面または上記ローラの外周面は、上記ロータの回転軸に沿う断面において、上記回転軸の軸線に対して傾斜する傾斜部を有していることを特徴とする。
【０００９】
好ましい実施の形態では、上記傾斜部は、上記ガイド面に形成されており、当該ガイド面の上記回転軸の軸線方向一方側において当該一方側に向かうほど上記軸線までの距離が短くなる第１傾斜部と、当該ガイド面の上記回転軸の軸線方向他方側において当該他方側に向かうほど上記軸線までに距離が短くなる第２傾斜部とを含んでいる。
【００１０】
好ましい実施の形態では、上記傾斜部は、上記ローラの外周面に形成されており、当該外周面の上記回転軸の軸線方向一方側において当該一方側に向かうほど上記軸線までの距離が短くなる第１傾斜部と、当該外周面の上記回転軸の軸線方向他方側において当該他方側に向かうほど上記軸線までに距離が短くなる第２傾斜部とを含んでいる。
（【００１１】以降は省略されています）
