公開番号2025152787
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024054861
出願日2024-03-28
発明の名称圧縮機
出願人株式会社富士通ゼネラル
代理人弁理士法人酒井国際特許事務所
主分類F04B 39/00 20060101AFI20251002BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】圧縮機本体容器からアキュムレータ容器にアキュムレータ接続管を介して伝わる振動を小さくする。
【解決手段】圧縮機は、冷媒を圧縮する圧縮部と、圧縮部を駆動するモータと、圧縮部及び前記モータを内部に収容する圧縮機本体容器と、圧縮部に冷媒を導入するように圧縮機本体容器に接続されるアキュムレータ容器と、を備える。アキュムレータ容器は、圧縮機本体容器に接続されるアキュムレータ接続管を有する。アキュムレータ接続管は、アキュムレータ容器の外側にアキュムレータ接続管が露出する露出部を有する。アキュムレータ容器には、露出部の長さをアキュムレータ接続管の外径の1/2倍以上短くする調整部が設けられる。
【選択図】図3
特許請求の範囲【請求項１】
冷媒を圧縮する圧縮部と、前記圧縮部を駆動するモータと、前記圧縮部及び前記モータを内部に収容する圧縮機本体容器と、
前記圧縮部に冷媒を導入するように前記圧縮機本体容器に接続されるアキュムレータ容器と、を備え、
前記アキュムレータ容器は、前記圧縮機本体容器に接続されるアキュムレータ接続管を有し、
前記アキュムレータ接続管は、前記アキュムレータ容器の外側に当該アキュムレータ接続管が露出する露出部を有し、
前記アキュムレータ容器には、前記露出部の長さを前記アキュムレータ接続管の外径の１／２倍以上短くする調整部が設けられる、圧縮機。
続きを表示（約 700 文字）【請求項２】
前記アキュムレータ容器は、前記アキュムレータ接続管が貫通する貫通穴と、前記貫通穴から前記アキュムレータ容器の外側に延ばされて前記アキュムレータ接続管を保持する筒状部材と、有し、
前記調整部は、前記筒状部材を含む、
請求項１に記載の圧縮機。
【請求項３】
前記アキュムレータ接続管は、第１アキュムレータ接続管と、前記第１アキュムレータ接続管よりも前記露出部の長さが長い第２アキュムレータ接続管と、を含み、
前記調整部は、前記第２アキュムレータ接続管に設けられる、
請求項１に記載の圧縮機。
【請求項４】
前記第１アキュムレータ接続管には、他の前記調整部が設けられ、
前記第２アキュムレータ接続管の前記調整部の長さは、前記第１アキュムレータ接続管の他の前記調整部よりも長い、
請求項３に記載の圧縮機。
【請求項５】
前記アキュムレータ容器は、前記第１アキュムレータ接続管が貫通する第１貫通穴と、前記第２アキュムレータ接続管が貫通する第２貫通穴と、前記第２貫通穴の周囲が前記第１貫通穴よりも下方へ膨出された膨出部と、を有し、
前記調整部は、前記膨出部を含む、
請求項３に記載の圧縮機。
【請求項６】
前記アキュムレータ接続管は、銅、または銅を主成分とする合金によって形成されている、
請求項１に記載の圧縮機。
【請求項７】
前記筒状部材は、鉄、または鉄を主成分とする合金によって形成されている、
請求項２に記載の圧縮機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、圧縮機に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
圧縮機としては、冷媒を圧縮する圧縮部と、圧縮部を駆動するモータと、圧縮部及びモータを内部に収容する圧縮機本体容器と、圧縮部に冷媒を導入するように圧縮機本体容器に接続されるアキュムレータ容器と、を備えるものが知られている。この種の圧縮機におけるアキュムレータ容器は、アキュムレータ容器から延ばされて圧縮機本体容器に接続されるアキュムレータ接続管と、アキュムレータ接続管が貫通する貫通穴と、を有する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－５０６８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述したアキュムレータ容器のアキュムレータ接続管は、アキュムレータ容器の外側にアキュムレータ接続管が露出する露出部を有しており、圧縮機本体容器に生じた振動が露出部を介してアキュムレータ容器に伝わる問題がある。このため、アキュムレータ接続管の露出部の長さを短くし、露出部の剛性を高めることにより、圧縮機本体容器からアキュムレータ容器に伝わる振動を小さくすることが考えられる。
【０００５】
特に２シリンダ型の圧縮機の場合、２つのアキュムレータ接続管を配置するために、一方のアキュムレータ接続管よりも他方のアキュムレータ接続管の露出部の長さが長くなる。露出部の長さが長い一方のアキュムレータ接続管は、他方のアキュムレータ接続管と比べて露出部の剛性が低いので、この一方のアキュムレータ接続管の露出部を介して圧縮機本体容器からアキュムレータ容器に振動が伝わりやすい。そのため、圧縮機の運転時におけるモータの回転数の範囲内でアキュムレータ容器の振動が問題となりやすい。
【０００６】
アキュムレータ接続管の露出長さを短くするため、例えば、バーリング加工によってアキュムレータ容器の貫通穴の周囲に、アキュムレータ容器の外側に向かって立ち上がるように筒状部（バーリング部）を形成することが考えられる。しかし、この場合、筒状部が立ち上がる長さを、アキュムレータ接続管の管径以上に大きくすると、筒状部の肉厚が薄くなり、機械的強度を十分に確保できず、貫通穴に通されたアキュムレータ接続管を適切に固定できない。
【０００７】
開示の技術は、上記に鑑みてなされたものであって、圧縮機本体容器からアキュムレータ容器にアキュムレータ接続管を介して伝わる振動を小さくできる圧縮機を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本願の開示する圧縮機の一態様は、冷媒を圧縮する圧縮部と、圧縮部を駆動するモータと、圧縮部及びモータを内部に収容する圧縮機本体容器と、圧縮部に冷媒を導入するように圧縮機本体容器に接続されるアキュムレータ容器と、を備える。アキュムレータ容器は、圧縮機本体容器に接続されるアキュムレータ接続管を有する。アキュムレータ接続管は、アキュムレータ容器の外側にアキュムレータ接続管が露出する露出部を有する。アキュムレータ容器には、露出部の長さをアキュムレータ接続管の外径の１／２倍以上短くする調整部が設けられる。
【発明の効果】
【０００９】
本願の開示する圧縮機の一態様によれば、圧縮機本体容器からアキュムレータ容器にアキュムレータ接続管を介して伝わる振動を小さくできる。
【図面の簡単な説明】
【００１０】

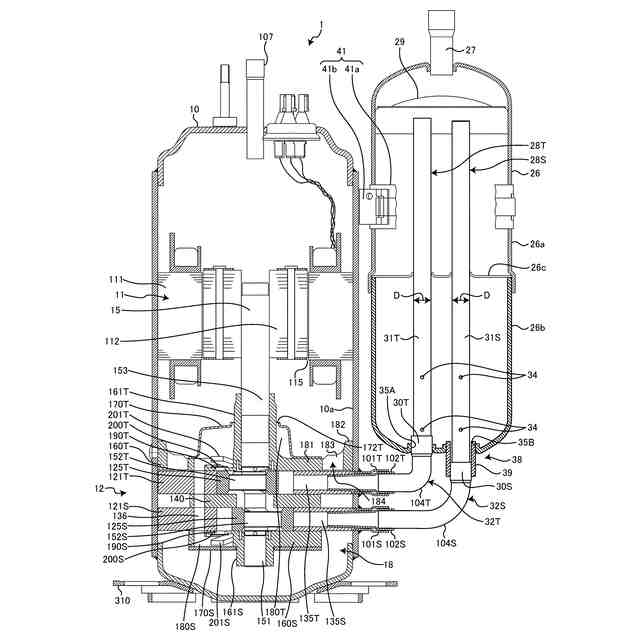

図１は、実施例１の圧縮機を示す縦断面図である。

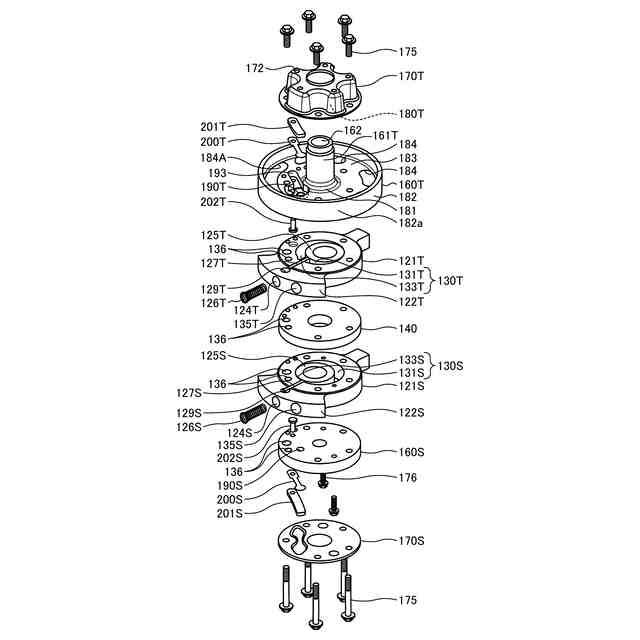

図２は、実施例１の圧縮機の圧縮部を示す分解斜視図である。

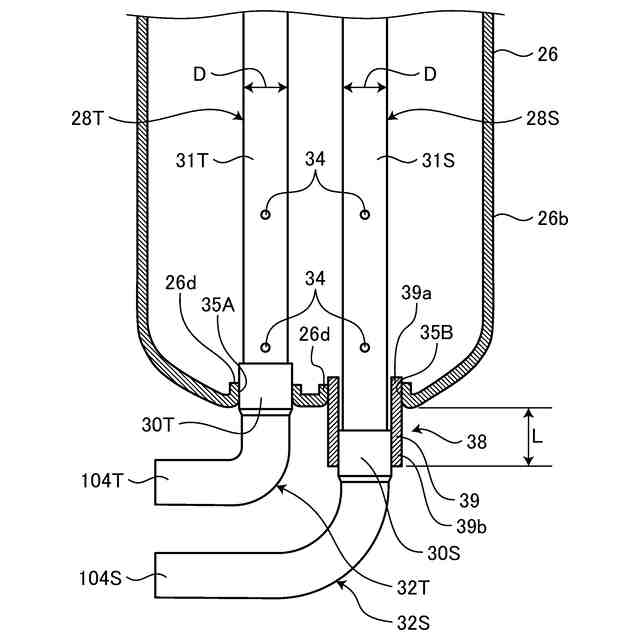

図３は、実施例１の圧縮機におけるアキュムレータ容器の要部を示す縦断面図である。

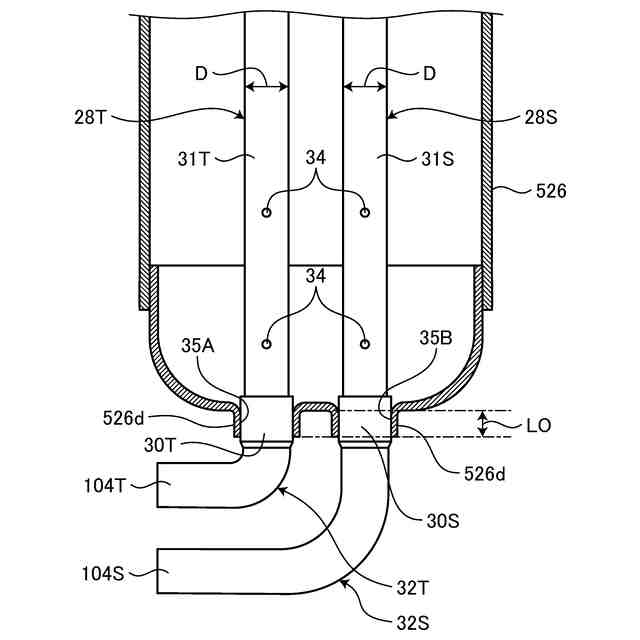

図４は、比較例の圧縮機におけるアキュムレータ容器の要部を示す縦断面図である。

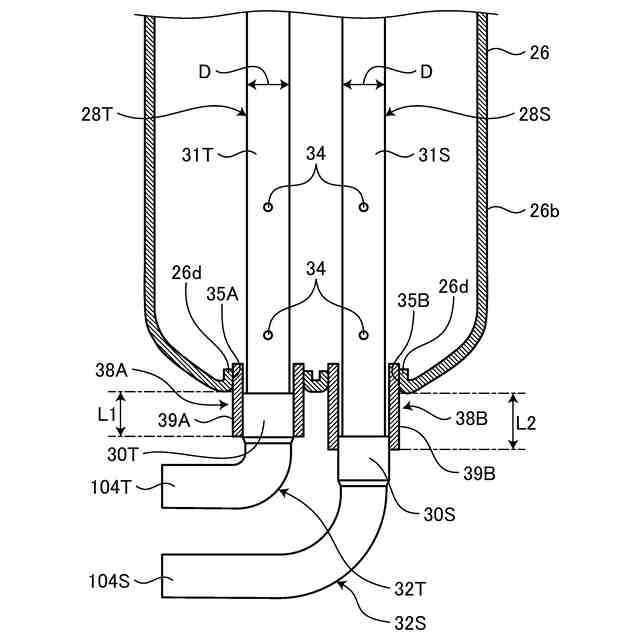

図５は、実施例２の圧縮機におけるアキュムレータ容器の要部を示す縦断面図である。

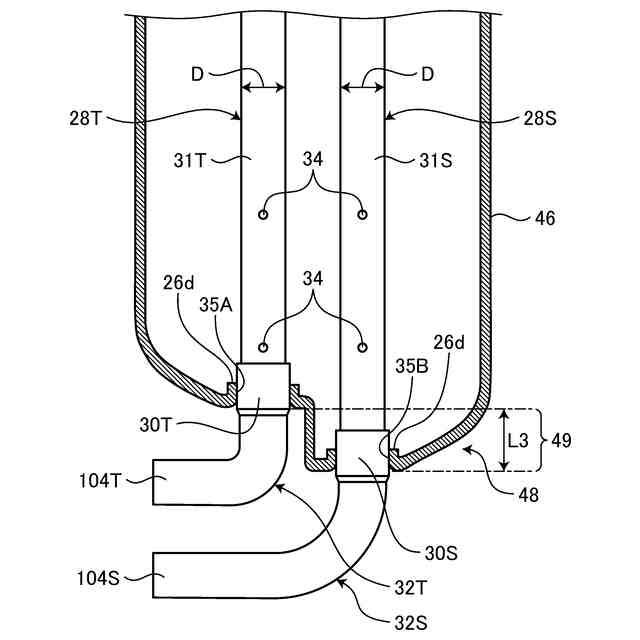

図６は、実施例３の圧縮機におけるアキュムレータ容器の要部を示す縦断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
