公開番号2025153670
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056264
出願日2024-03-29
発明の名称電動ポンプ
出願人ニデックパワートレインシステムズ株式会社
代理人個人,個人,個人,個人
主分類F04C 15/00 20060101AFI20251002BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】モータ部の冷却効率を高めることができる電動ポンプを提供する。
【解決手段】本発明の電動ポンプの一つの態様は、中心軸線を中心として回転可能なシャフトを有するモータ部と、シャフトの軸方向一方側の端部に連結され、モータ部の動力により駆動されて流体を圧送するポンプ部と、モータ部、およびポンプ部を収容するハウジングと、を備える。ハウジングには、モータ部を配置するモータ室と、ポンプ部を配置するポンプ室と、流体をポンプ室からモータ室に流入させる供給経路と、流体をモータ室からポンプ室に戻す戻し経路と、が設けられる。シャフトは、第1開口部においてモータ室に開口し第2開口部においてポンプ室に開口する中空部を有する。ポンプ部は、外部から流体を吸い込む吸入口と、流体を外部に吐出する吐出口と、を有する。ハウジングは、第2開口部と吸入口とを繋ぐ流路部を有する。戻し経路は、中空部、および流路部に設けられる。
【選択図】図1
特許請求の範囲【請求項１】
中心軸線を中心として回転可能なシャフトを有するモータ部と、
前記シャフトの軸方向一方側の端部に連結され、前記モータ部の動力により駆動されて流体を圧送するポンプ部と、
前記モータ部、および前記ポンプ部を収容するハウジングと、を備え、
前記ハウジングには、
前記モータ部を配置するモータ室と、
前記ポンプ部を配置するポンプ室と、
前記流体を前記ポンプ室から前記モータ室に流入させる供給経路と、
前記流体を前記モータ室から前記ポンプ室に戻す戻し経路と、が設けられ、
前記シャフトは、第１開口部において前記モータ室に開口し第２開口部において前記ポンプ室に開口する中空部を有し、
前記ポンプ部は、
外部から前記流体を吸い込む吸入口と、
前記流体を外部に吐出する吐出口と、を有し、
前記ハウジングは、前記第２開口部と前記吸入口とを繋ぐ流路部を有し、
前記戻し経路は、前記中空部、および前記流路部に設けられる、
電動ポンプ。
続きを表示（約 1,100 文字）【請求項２】
前記ハウジングは、前記ポンプ室を軸方向一方側から覆う内壁面を有し、
前記内壁面には、
前記第２開口部に対向する第１凹部と、
前記第１凹部の径方向外側に位置し前記吸入口に繋がる第２凹部と、
径方向に沿って延びて前記第１凹部と前記第２凹部とを繋ぐ第１溝部と、が設けられ、
前記流路部は、前記第１凹部、前記第２凹部、および前記第１溝部を有する、
請求項１に記載の電動ポンプ。
【請求項３】
前記第１溝部と前記第２凹部との接続部は、前記第１溝部における前記吸入口の開口部よりも下側に位置する、
請求項２に記載の電動ポンプ。
【請求項４】
前記ポンプ部は、前記吐出口に繋がり前記流体を圧送する圧縮室を有し、
前記供給経路は、前記圧縮室に接続される、
請求項１に記載の電動ポンプ。
【請求項５】
前記ハウジングは、軸方向と交差する方向に延びて前記モータ室と前記ポンプ室とを隔てる底壁部を有し、
前記底壁部には、軸方向に延びて前記モータ室と前記ポンプ室とを繋ぐシャフト支持孔が設けられ、
前記シャフト支持孔は、内周面において前記シャフトを回転可能に支持し、
前記供給経路の少なくとも一部は、前記シャフト支持孔の内周面と前記シャフトの外周面との間に設けられる、
請求項４に記載の電動ポンプ。
【請求項６】
前記底壁部の軸方向一方側を向く面には、
前記圧縮室の内壁部の少なくとも一部を構成する第３凹部と、
前記第３凹部と前記シャフト支持孔の内周面とを繋ぐ第２溝部と、が設けられ、
前記供給経路の少なくとも一部は、前記第２溝部の内部に設けられる、
請求項５に記載の電動ポンプ。
【請求項７】
前記ハウジングは、
前記モータ部を径方向外側から囲む筒状部と、
前記筒状部の軸方向他方側の端部に連結され前記筒状部の軸方向他方側の開口を覆う蓋部と、を有し、
前記供給経路の少なくとも一部は、前記筒状部と前記蓋部との間の隙間に設けられる、請求項５に記載の電動ポンプ。
【請求項８】
前記ポンプ室に配置され前記モータ部を制御する制御部を備え、
前記制御部の少なくとも一部は、前記第１開口部よりも下側に位置する、
請求項１に記載の電動ポンプ。
【請求項９】
前記制御部は、前記第１開口部と軸方向に対向する、
請求項８に記載の電動ポンプ。
【請求項１０】
前記戻し経路の流路断面積は、前記供給経路の流路断面積よりも大きい、
請求項１～９の何れか一項に記載の電動ポンプ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電動ポンプに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、ポンプ部と、ポンプ部を回転させるモータとを備えた電動ポンプでは、モータの温度上昇が問題となることがあった。特許文献１には、モータに供給された流体をシャフトの中空部を通して再びポンプ部に戻す電動ポンプが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特表２０２２－５３９９５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の電動ポンプでは、中空シャフトの中空部がポンプ部の吐出口に繋がっていた。吐出口では流体の圧力が高まっている。このため、従来構造では流体がポンプ部に戻りにくく、流体の循環が円滑に行われにくいという問題があった。
【０００５】
本発明の一つの態様は、上記事情に鑑みて、モータ部の冷却効率を高めることができる電動ポンプを提供することを目的の一つとする。
【課題を解決するための手段】
【０００６】
本発明の電動ポンプの一つの態様は、中心軸線を中心として回転可能なシャフトを有するモータ部と、前記シャフトの軸方向一方側の端部に連結され、前記モータ部の動力により駆動されて流体を圧送するポンプ部と、前記モータ部、および前記ポンプ部を収容するハウジングと、を備える。前記ハウジングには、前記モータ部を配置するモータ室と、前記ポンプ部を配置するポンプ室と、前記流体を前記ポンプ室から前記モータ室に流入させる供給経路と、前記流体を前記モータ室から前記ポンプ室に戻す戻し経路と、が設けられる。前記シャフトは、第１開口部において前記モータ室に開口し第２開口部において前記ポンプ室に開口する中空部を有する。前記ポンプ部は、外部から前記流体を吸い込む吸入口と、前記流体を外部に吐出する吐出口と、を有する。前記ハウジングは、前記第２開口部と前記吸入口とを繋ぐ流路部を有する。前記戻し経路は、前記中空部、および前記流路部に設けられる。
【発明の効果】
【０００７】
本発明の一つの態様によれば、モータ部の冷却効率を高めることができる電動ポンプを提供することができる。
【図面の簡単な説明】
【０００８】

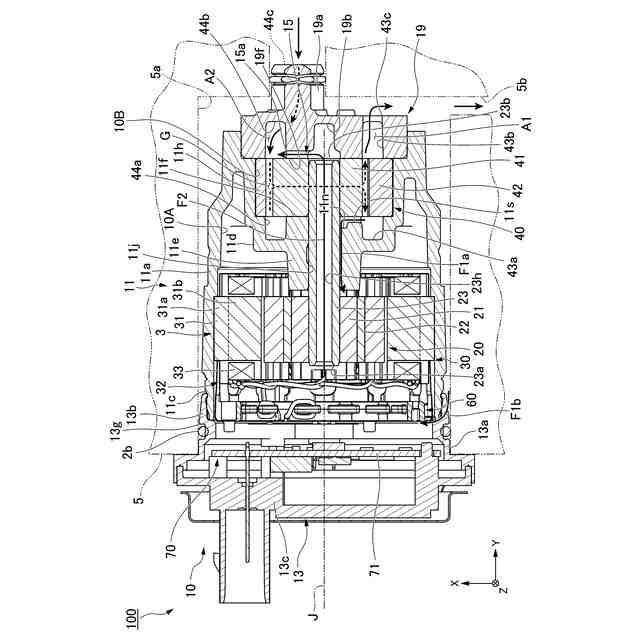

図１は、一実施形態の電動ポンプの断面図である。
図２は、一実施形態の底壁部の第１対向面の正面図である。
図３は、一実施形態のポンプカバーの第２対向面（内側面）の正面図である。

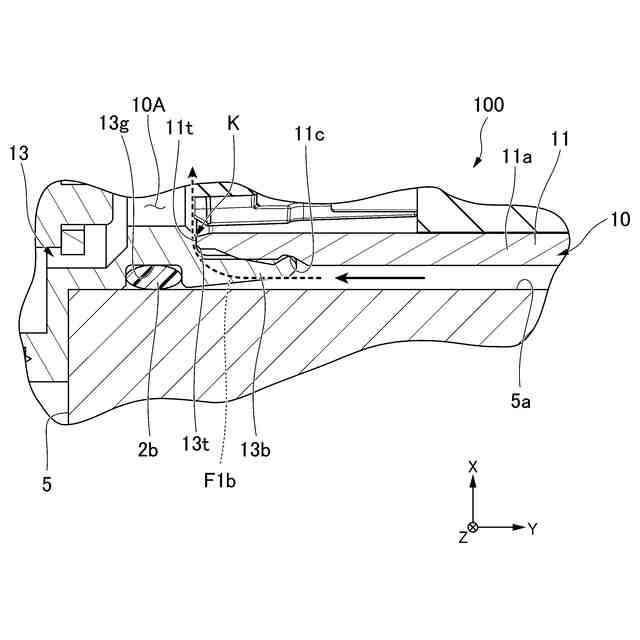

図４は、一実施形態の電動ポンプの部分断面図である。
【発明を実施するための形態】
【０００９】
以下の説明において図には、ＸＹＺ座標系を示す。Ｙ軸は、以下に説明する実施形態の中心軸線Ｊが延びる方向を示している。各図に示す中心軸線Ｊは、仮想軸線である。以下の説明では、中心軸線Ｊが延びる方向、つまりＹ軸と平行な方向を「軸方向」と呼ぶ。軸方向ＹのうちＹ軸の矢印が向く側（＋Ｙ側）は軸方向一方側であり、軸方向ＹのうちＹ軸の矢印が向く側と逆側（－Ｙ側）は軸方向他方側である。中心軸線Ｊを中心とする径方向を単に「径方向」と呼ぶ。中心軸線Ｊを中心とする周方向を単に「周方向」と呼ぶ。また、Ｚ軸は、一実施形態の電動ポンプ１００が取り付けられた状態における上下方向を示す。上下方向ＺのうちＺ軸の矢印が向く側（＋Ｚ側）は上側であり、上下方向ＺのうちＺ軸の矢印が向く側と逆側（－Ｚ側）は下側である。Ｘ軸は、軸方向Ｙおよび上下方向Ｚの両方と直交する方向を示す。
【００１０】
なお、以下に説明する上下方向Ｚに対する電動ポンプ１００の姿勢は一例であり、実際の配置関係等は、これらの名称で示される配置関係等以外の配置関係等であってもよい。
（【００１１】以降は省略されています）
