公開番号2025154038
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056816
出願日2024-03-29
発明の名称液冷式スクリュ圧縮機
出願人コベルコ・コンプレッサ株式会社
代理人個人,個人,個人
主分類F04C 18/16 20060101AFI20251002BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】液冷式スクリュ圧縮機の冷却性及びシール性を改善する。

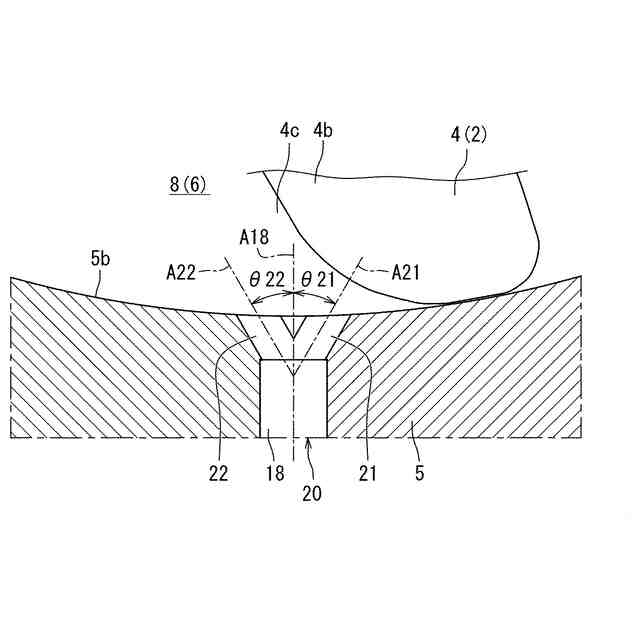

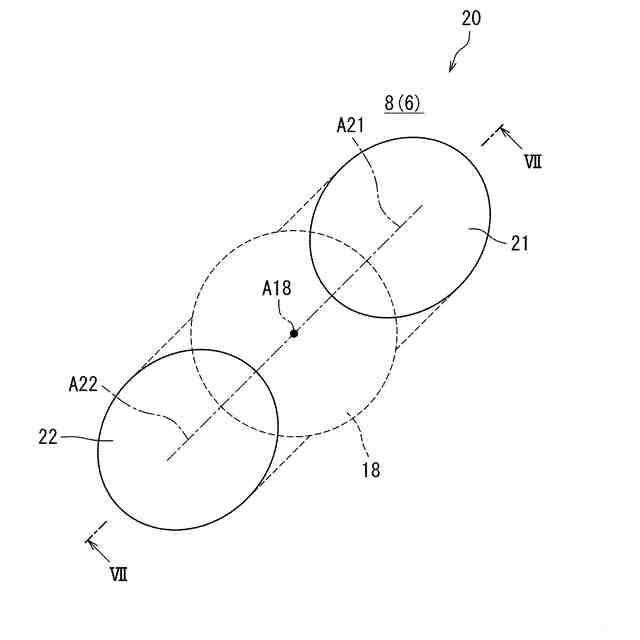

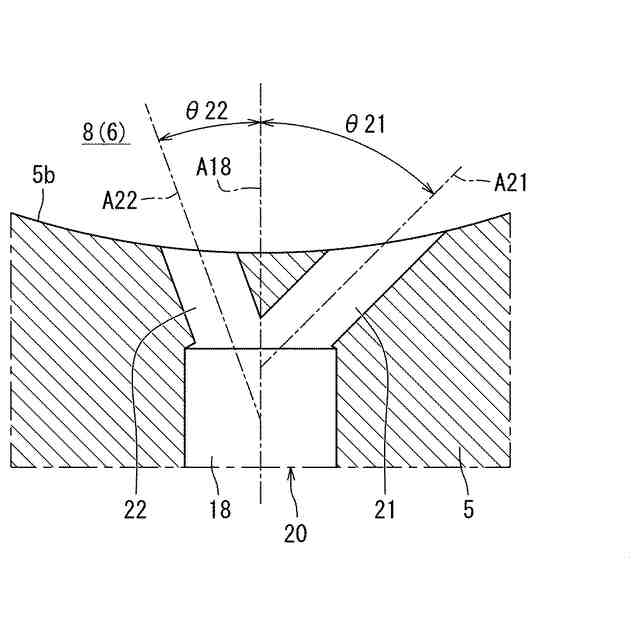

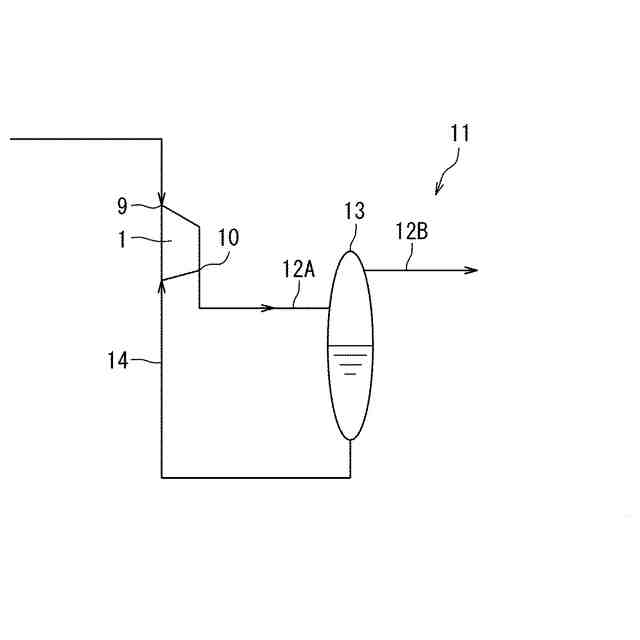

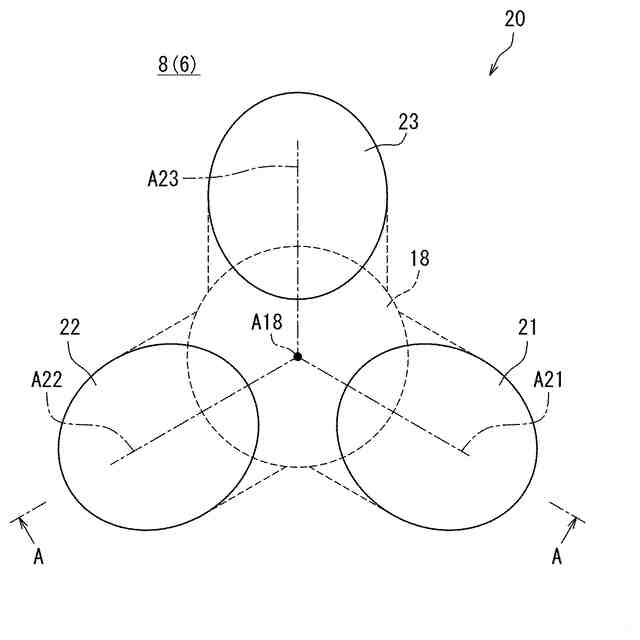

【解決手段】スクリュ圧縮機1が、複数の歯溝4cを有する少なくとも1つのスクリュロータ2と、スクリュロータ2が収容されるロータ室6を有するロータケーシング5と、ロータ室6に液体を供給すべく、ロータケーシング5に設けられた給液路16と、給液路16よりも断面積が小さく、給液路16の液体流れ方向における下流端部に接続され、ロータ室6に開口する複数の給液孔21,22と、を備える。給液路16の下流端部における中心軸を基準軸線A18とする。少なくとも1つの給液孔21,22の中心軸A21,A22が、給液路16との接続部からロータ室6に向かうほど基準軸線A18から遠ざかるようにして基準軸線A18に対して傾斜して延在する。複数の給液孔21,22の中心軸A21,A22が、液体流れ方向における下流側で互いに交差しないように延在する。
【選択図】図7
特許請求の範囲【請求項１】
複数の歯溝を有する少なくとも１つのスクリュロータと、
前記スクリュロータが収容されるロータ室を有するロータケーシングと、
前記ロータ室に液体を供給すべく、前記ロータケーシングに設けられた給液路と、
前記給液路よりも断面積が小さく、前記給液路の液体流れ方向における下流端部に接続され、前記ロータ室に開口する複数の給液孔と、
を備え、
前記給液路の前記下流端部における中心軸を基準軸線とした場合において、少なくとも１つの前記給液孔の中心軸が、前記給液路との接続部から前記ロータ室に向かうほど前記基準軸線から遠ざかるようにして前記基準軸線に対して傾斜して延在し、且つ前記複数の給液孔の前記中心軸が、前記液体流れ方向における下流側で互いに交差しないように延在する、
液冷式スクリュ圧縮機。
続きを表示（約 660 文字）【請求項２】
前記複数の給液孔の前記中心軸が全て、前記基準軸線に対して傾斜して延在する、
請求項１に記載の液冷式スクリュ圧縮機。
【請求項３】
少なくとも１つの前記給液孔の中心軸が、前記基準軸線から前記基準軸線の軸直交方向に離れた位置で前記基準軸線と平行に延在する、
請求項１に記載の液冷式スクリュ圧縮機。
【請求項４】
前記ロータケーシングが、前記ロータ室に開口し且つ前記給液路に連通する取付穴を有し、
前記給液孔は、前記ロータケーシングとは別体であり且つ前記取付穴に装着されたノズル部材に形成されている、
請求項１から３のいずれか１項に記載の液冷式スクリュ圧縮機。
【請求項５】
前記給液路が、前記液体流れ方向の上流側部分を構成する共通部と、前記共通部から分岐して前記下流端部を構成する複数の分岐部とを含み、
前記ロータケーシングには、１つの前記分岐部とこれに接続された前記複数の給液孔とで１組を成す複数組のノズル構造が設けられている、
請求項１から３のいずれか１項に記載の液冷式スクリュ圧縮機。
【請求項６】
前記複数組のノズル構造が、前記スクリュロータの異なる歯溝に前記液体を供給する、
請求項５に記載の液冷式スクリュ圧縮機。
【請求項７】
前記複数組のノズル構造が、前記スクリュロータの同じ歯溝に前記液体を供給する、
請求項５に記載の液冷式スクリュ圧縮機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、液冷式スクリュ圧縮機に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】

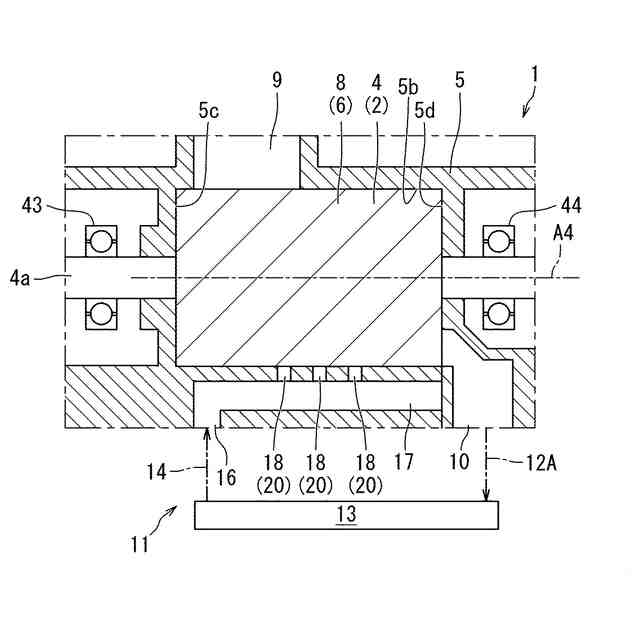

特許文献１は、一対のスクリュロータが収容されるロータ室を有するロータケーシングを備えた液冷式スクリュ圧縮機を開示している。冷却及びシールのため、ロータケーシングには、ロータ室に液体を噴射する給液孔が設けられている。給液孔は、給液ラインからの分岐点からロータ室の中心軸に向かって径方向に延在している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－３３９９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
給液孔が上記のように配置されると、ロータ室に噴射された液体が圧縮空間の全体に行き渡りにくい。液冷式スクリュ圧縮機の冷却性及びシール性には、改善の余地がある。
【０００５】
本発明は、液冷式スクリュ圧縮機の冷却性及びシール性を改善することを課題とする。
【課題を解決するための手段】
【０００６】
本発明の一態様は、複数の歯溝を有する少なくとも１つのスクリュロータと、前記スクリュロータが収容されるロータ室を有するロータケーシングと、前記ロータ室に液体を供給すべく、前記ロータケーシングに設けられた給液路と、前記給液路よりも断面積が小さく、前記給液路の液体流れ方向における下流端部に接続され、前記ロータ室に開口する複数の給液孔と、を備え、前記給液路の前記下流端部における中心軸を基準軸線とした場合において、少なくとも１つの前記給液孔の中心軸が、前記給液路との接続部から前記ロータ室に向かうほど前記基準軸線から遠ざかるようにして前記基準軸線に対して傾斜して延在し、且つ前記複数の給液孔の前記中心軸が、前記液体流れ方向における下流側で互いに交差しないように延在する、液冷式スクリュ圧縮機を提供する。
【０００７】
上記構成によれば、液体が、給液路から複数の給液孔に分流し、複数の給液孔それぞれからロータ室に供給される。少なくとも１つの給液孔の中心軸が、基準軸線から遠ざかるようにして基準軸線に対して傾斜して延在する。このため、液体が、圧縮空間に広く行き渡る。また、複数の給液孔の中心軸は、下流側で互いに交差しないように延在する。このため、複数の給液孔からロータ室内に供給された液体が、互いに交差又は衝突せず、圧縮空間に広く行き渡る。
【０００８】
前記複数の給液孔の前記中心軸が全て、前記基準軸線に対して傾斜して延在してもよい。
【０００９】
上記構成によれば、液体が圧縮空間に一層広く行き渡る。
【００１０】
少なくとも１つの前記給液孔の中心軸が、前記基準軸線から前記基準軸線の軸直交方向に離れた位置で前記基準軸線と平行に延在してもよい。
（【００１１】以降は省略されています）
