公開番号2025150668
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024051678
出願日2024-03-27
発明の名称車両用灯具
出願人株式会社小糸製作所
代理人個人,個人,個人
主分類F21S 43/241 20180101AFI20251002BHJP(照明)
要約【課題】安価な車両用灯具を提供する。
【解決手段】車両用灯具は、LED34と、LED34を搭載する基板22と、第1導光体26とを備える。第1導光体26は、灯具左右方向に対して傾斜する方向に延在しており、基板22は、第1導光体26に沿って灯具左右方向に対して傾斜して配置されている。第1導光体は、集光入射面40と、集光入射面40より灯具左右方向外側に形成された側方入射面42と、側方入射面42の側方に形成された反射面44とを含む導光要素38を備える。LED34は、その光軸Axと後面26aとの交点P1が集光入射面40の中心軸Cxと集光入射面40との交点P2よりも側方入射面42寄りに位置するように、導光要素38に対して配置されている。
【選択図】図7
特許請求の範囲【請求項１】
複数の光源と、
前記複数の光源を搭載する単一の基板と、
前記複数の光源からの光を後面から入射して内部で導光し、前面に形成された出射面から出射する導光体と、
を備える車両用灯具であって、
前記導光体は、灯具左右方向に対して傾斜する方向に延在しており、
前記基板は、前記導光体に沿って灯具左右方向に対して傾斜して配置されており、
前記導光体は、
前記光源からの光の一部を入射して集光し、前記出射面に向けるように前記後面に形成された集光入射面と、
前記光源からの光の別の一部を入射するように前記後面における前記集光入射面より灯具左右方向外側に形成された側方入射面と、
前記側方入射面から入射した光を前記出射面に向けて全反射するように前記後面における前記側方入射面の側方に形成された反射面と、
を含む複数の導光要素を備え、
各前記光源は、該光源の光軸と前記後面との交点が前記集光入射面の中心軸と前記集光入射面との交点よりも前記側方入射面寄りに位置するように、各導光要素に対して配置されていることを特徴とする車両用灯具。
続きを表示（約 990 文字）【請求項２】
複数の光源と、
前記複数の光源を搭載する単一の基板と、
前記複数の光源からの光を後面から入射して内部で導光し、前面に形成された出射面から出射する導光体と、
を備える車両用灯具であって、
前記導光体は、灯具左右方向に対して傾斜する方向に延在しており、
前記基板は、前記導光体に沿って灯具左右方向に対して傾斜して配置されており、
前記導光体は、
前記光源からの光の一部を入射して集光し、前記出射面に向けるように前記後面に形成された集光入射面と、
前記光源からの光の別の一部を入射するように前記後面における前記集光入射面の灯具左右方向両側に形成された側方入射面と、
前記側方入射面から入射した光を前記出射面に向けて全反射するように前記後面における各前記側方入射面の側方に形成された反射面と、
を含む複数の導光要素を備え、
各前記光源は、該光源の光軸と前記後面との交点が前記集光入射面の中心軸と前記集光入射面との交点よりも灯具左右方向外側の前記側方入射面寄りに位置するように、各導光要素に対して配置されていることを特徴とする車両用灯具。
【請求項３】
前記集光入射面より灯具左右方向外側の前記側方入射面の面積は、前記集光入射面より灯具左右方向内側の前記側方入射面の面積よりも大きいことを特徴とする請求項２に記載の車両用灯具。
【請求項４】
前記基板の灯具左右方向に対する傾斜角は、２０°～５０°であることを特徴とする請求項１から３のいずれかに記載の車両用灯具。
【請求項５】
前記複数の導光要素は、灯具左右方向外側に向かうに従って灯具上方または下方に傾斜するように並べて配置されており、
各導光要素に対応する各光源は、各導光要素の傾斜角度に応じて回転して配置されていることを特徴とする請求項１から３のいずれかに記載の車両用灯具。
【請求項６】
前記基板上に設けられた別の光源と、
前記別の光源からの光を長手方向の一端部から入射して内部で伝播しながら、側面の一部に形成された出射面から灯具前方に出射する別の導光体と、
をさらに備えることを特徴とする請求項１から３のいずれかに記載の車両用灯具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両用灯具に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、複数のＬＥＤと、該複数のＬＥＤからの光を制御する板状の導光体とを組み合わせた車両用灯具が提案されている。このような車両用灯具では、複数のＬＥＤから出射された光は、導光体の後面に設けられた入射面から導光体内に入射して導光体内を進行し、導光体の前面に設けられた出射面から灯具前方に照射される（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－２０８１９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の車両用灯具では、導光体は車両の形状に倣って車両内側から外側にかけて後方に傾斜配置されている。このような傾斜配置された導光体に対して光を入射するために、ランプボディを階段状に形成し、各段にＬＥＤを搭載する基板を配置している。しかしながら、この場合、ＬＥＤを搭載する基板を分割して形成することとなるため、コストが高くなる可能性がある。
【０００５】
本発明はこうした状況に鑑みてなされたものであり、その目的は、安価な車両用灯具を提供することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明のある態様の車両用灯具は、複数の光源と、複数の光源を搭載する単一の基板と、複数の光源からの光を後面から入射して内部で導光し、前面に形成された出射面から出射する導光体と、を備える車両用灯具であって、導光体は、灯具左右方向に対して傾斜する方向に延在しており、基板は、導光体に沿って灯具左右方向に対して傾斜して配置されており、導光体は、光源からの光の一部を入射して集光し、出射面に向けるように後面に形成された集光入射面と、光源からの光の別の一部を入射するように後面における集光入射面より灯具左右方向外側に形成された側方入射面と、側方入射面から入射した光を出射面に向けて全反射するように後面における側方入射面の側方に形成された反射面と、を含む複数の導光要素を備える。各光源は、該光源の光軸と後面との交点が集光入射面の中心軸と集光入射面との交点よりも側方入射面寄りに位置するように、各導光要素に対して配置されている。
【０００７】
本発明の別の態様もまた、車両用灯具である。この車両用灯具は、複数の光源と、複数の光源を搭載する単一の基板と、複数の光源からの光を後面から入射して内部で導光し、前面に形成された出射面から出射する導光体と、を備える車両用灯具であって、導光体は、灯具左右方向に対して傾斜する方向に延在しており、基板は、導光体に沿って灯具左右方向に対して傾斜して配置されており、導光体は、光源からの光の一部を入射して集光し、出射面に向けるように後面に形成された集光入射面と、光源からの光の別の一部を入射するように後面における集光入射面の灯具左右方向両側に形成された側方入射面と、側方入射面から入射した光を出射面に向けて全反射するように後面における各側方入射面の側方に形成された反射面と、を含む複数の導光要素を備える。各光源は、該光源の光軸と後面との交点が集光入射面の中心軸と集光入射面との交点よりも灯具左右方向外側の側方入射面寄りに位置するように、各導光要素に対して配置されている。
【発明の効果】
【０００８】
本発明によれば、安価な車両用灯具を提供できる。
【図面の簡単な説明】
【０００９】
実施形態に係る車両用灯具の概略斜視図である。

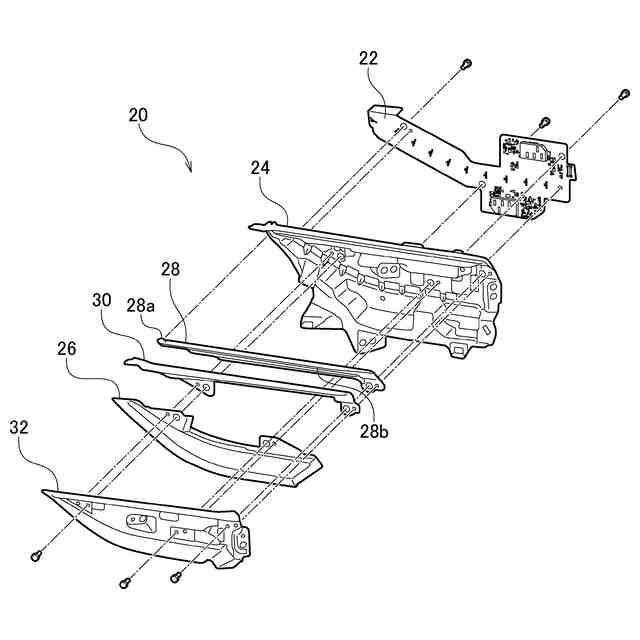

第３灯具ユニットの分解斜視図である。

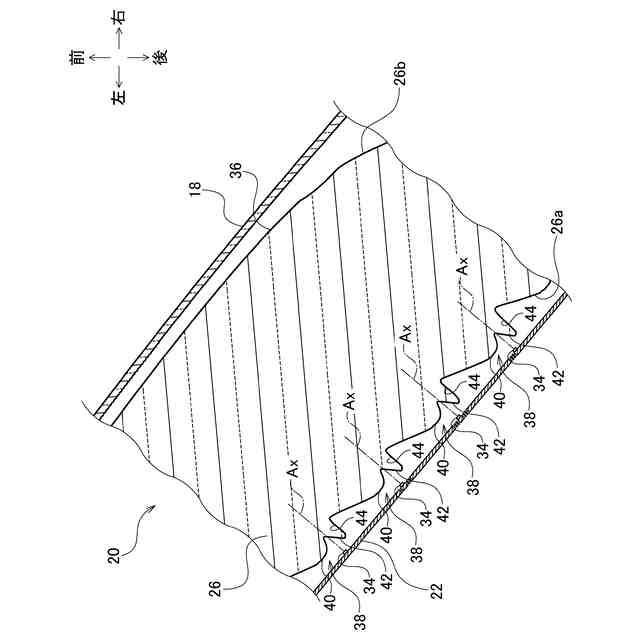

図１に示す第３灯具ユニットの概略Ａ－Ａ断面図である。
第１導光体の正面図である。
第１導光体の背面図である。

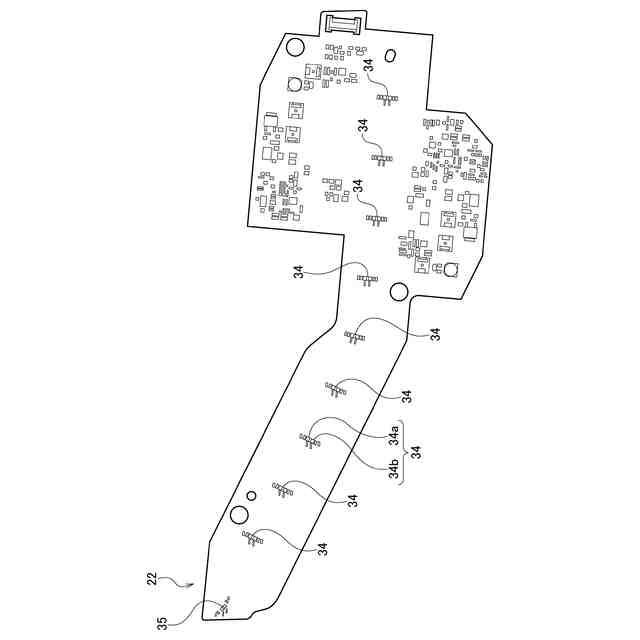

基板の正面図である。

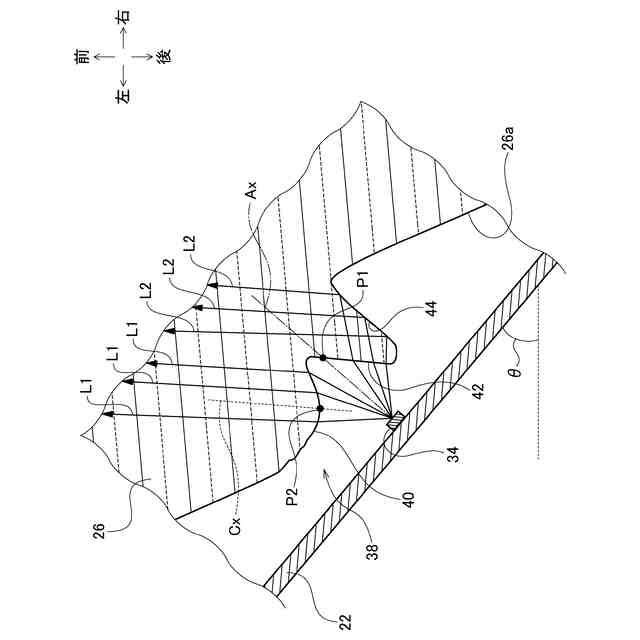

導光要素の後面付近の拡大断面図である。

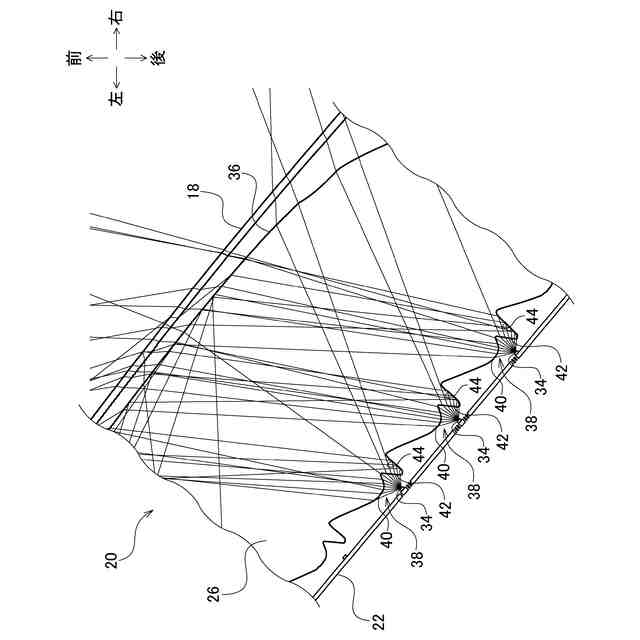

実施形態に係る第３灯具ユニットにおける光線追跡シミュレーションの結果を示す図である。

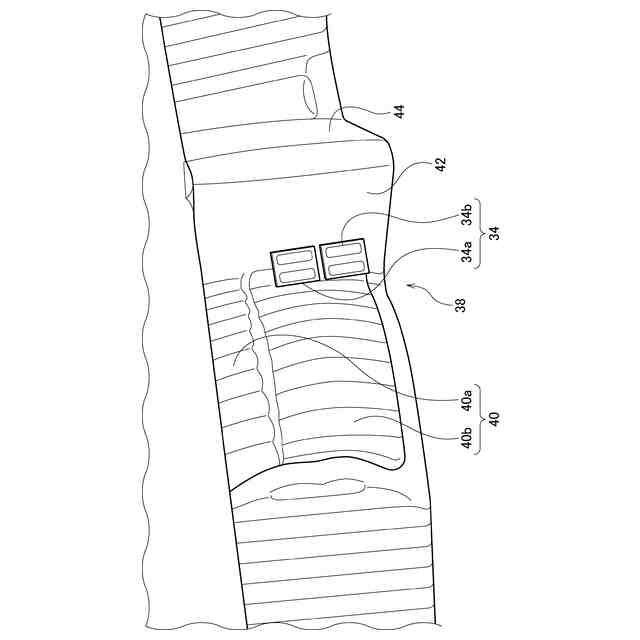

導光要素の拡大斜視図である。
第１導光体の変形例を示す図である。
第１導光体の別の変形例を示す図である。
【発明を実施するための形態】
【００１０】
以下、本発明を好適な実施の形態をもとに図面を参照しながら説明する。以下の構成は本開示を理解するための例示を目的とするものであり、本開示の範囲は、添付の請求の範囲によってのみ定まる。各図面に示される同一または同等の構成要素、部材には、同一の符号を付するものとし、適宜重複した説明は省略する。また、各図面における部材の寸法は、理解を容易にするために適宜拡大、縮小して示される。また、各図面において実施の形態を説明する上で重要ではない部材の一部は省略して表示する。また、本明細書において「上」、「下」、「前」、「後」、「左」、「右」、「内」、「外」等の方向を表す用語が用いられる場合、それらは車両用灯具が車両に装着されたときの姿勢における方向を意味する。
（【００１１】以降は省略されています）
