公開番号2025156812
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2024059505
出願日2024-04-02
発明の名称端子金具、実装基板及び基板装置
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人弁理士法人グランダム特許事務所
主分類H01R 12/58 20110101AFI20251007BHJP(基本的電気素子)
要約【課題】端子金具を半田によって回路基板に固定する前の状態において、端子金具を単独で回路基板に仮保持できるようにする。
【解決手段】第2回路基板50と対向するように配置される第1回路基板11に取り付けられる端子金具20であって、第2回路基板50に設けた雌形端子54に接続される端子接続部21と、第1回路基板11のスルーホール13に挿入された状態で半田Sによって固着される基板接続部25と、第1回路基板11と対向するように形成された突起部33,39とを有し、突起部33,39が第1回路基板11に当接することによって、第1回路基板11に対する端子接続部21の傾きが規制されるとともに、スルーホール13に対する基板接続部25の挿入深さが一定深さに規制される。
【選択図】図1
特許請求の範囲【請求項１】
第２回路基板と対向するように配置される第１回路基板に取り付けられる端子金具であって、
前記第２回路基板に設けた相手側端子に接続される端子接続部と、
前記第１回路基板のスルーホールに挿入された状態で半田によって固着される基板接続部と、
前記第１回路基板と対向するように形成された突起部とを有し、
前記突起部が前記第１回路基板に当接することによって、前記第１回路基板に対する前記端子接続部の傾きが規制されるとともに、前記スルーホールに対する前記基板接続部の挿入深さが一定深さに規制される端子金具。
続きを表示（約 750 文字）【請求項２】
前記基板接続部は、互いに離隔した一対の前記スルーホールに個別に挿入される一対の挿入部を有している請求項１に記載の端子金具。
【請求項３】
前記突起部が前記一対の挿入部の両方に形成されている請求項２に記載の端子金具。
【請求項４】
前記一対の挿入部は、
互いに平行をなす一対の板状をなす挿入基部と、
少なくとも一方の前記挿入基部から延出した部位を、他方の前記挿入部側へ折り返して前記少なくとも一方の挿入基部に重ねた形態の板状の折返部と、を有し、
前記突起部は、前記少なくとも一方の挿入基部から前記折返部とは反対側へ突出している請求項２又は請求項３に記載の端子金具。
【請求項５】
前記端子接続部は、密着折り返し状をなす一対の平板部を有し、
前記一対の挿入部は、一方の前記平板部から延出した第１挿入部と、他方の前記平板部から延出した第２挿入部とを含み、
前記第１挿入部は、前記一方の平板部に対して面一状に連なる平板形状をなし、
前記第２挿入部は、前記第１挿入部から離隔するように屈曲した形状をなしている請求項２又は請求項３に記載の端子金具。
【請求項６】
前記突起部は、前記第１挿入部の一部を叩き出した形態の第１突起部と、前記第２挿入部から片持ち状に延出した形態の第２突起部とを含む請求項５に記載の端子金具。
【請求項７】
第２回路基板と対向するように配置される第１回路基板と、
請求項１に記載の前記端子金具と、を備えている実装基板。
【請求項８】
第２回路基板と、
請求項７に記載の前記実装基板と、を備えている基板装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、端子金具、実装基板及び基板装置に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、基板に対して基板用端子を半田付けで取り付けた端子付き基板が開示されている。基板用端子は第１カバー部材に取り付けられている。半田付けする前の状態では、第１カバー部材の突出部を基板に当接させることによって、基板用端子を基板に対して自立するようになっている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１００２１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のものは、半田付けの前に基板用端子を基板に自立させる手段として、第１カバー部材を用いている。第１カバー部材は、基板の実装面を覆うように配置されるため、第１カバー部材の投影面積の分だけ、基板の実装面における有効面積が小さくなる。
【０００５】
第１の開示の端子金具及び第２の開示の基板用コネクタは、上記のような事情に基づいて完成されたものであって、端子金具を半田によって回路基板に固定する前の状態において、端子金具を単独で回路基板に仮保持できるようにすることを目的とする。
【課題を解決するための手段】
【０００６】
第１の開示の端子金具は、
第２回路基板と対向するように配置される第１回路基板に取り付けられる端子金具であって、
前記第２回路基板に設けた相手側端子に接続される端子接続部と、
前記第１回路基板のスルーホールに挿入された状態で半田によって固着される基板接続部と、
前記第１回路基板と対向するように形成された突起部とを有し、
前記突起部が前記第１回路基板に当接することによって、前記第１回路基板に対する前記端子接続部の傾きが規制されるとともに、前記スルーホールに対する前記基板接続部の挿入深さが一定深さに規制される。
【０００７】
第２の開示の実装基板は、
第２回路基板と対向するように配置される第１回路基板と、
第１の開示に記載の前記端子金具と、を備えている。
【０００８】
第３の開示の基板装置は、
第２回路基板と、
第２の開示に記載の前記実装基板と、を備えている。
【発明の効果】
【０００９】
第１～第３の開示によれば、端子金具を半田によって第１回路基板に固定する前の状態において、端子金具を単独で第１回路基板に仮保持することができる。
【図面の簡単な説明】
【００１０】

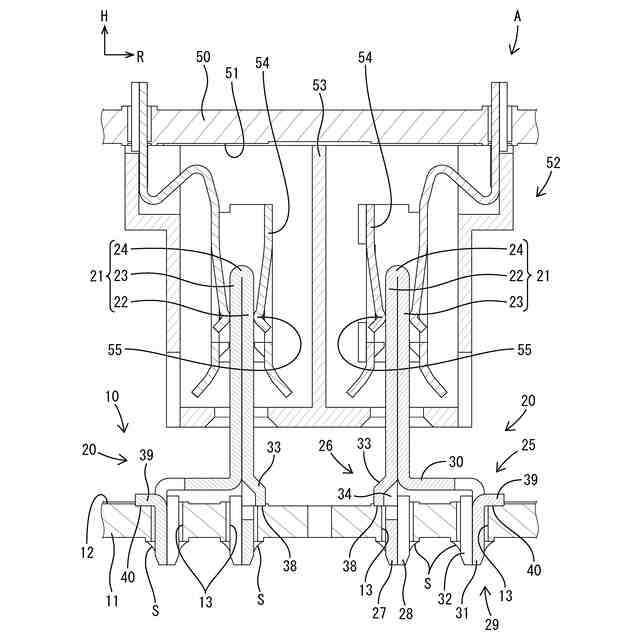

図１は、実施例１の基板装置の断面図である。

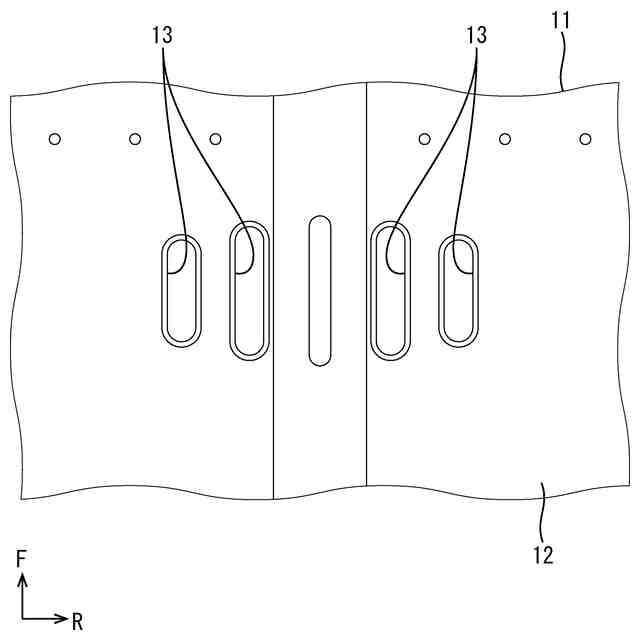

図２は、第１回路基板の平面図である。

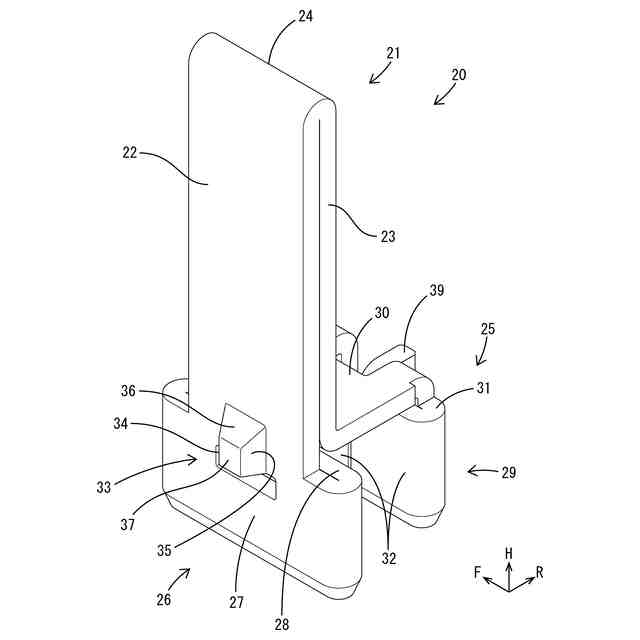

図３は、端子金具を斜め右後方から視た斜視図である。
図４は、端子金具を斜め左後方から視た斜視図である。

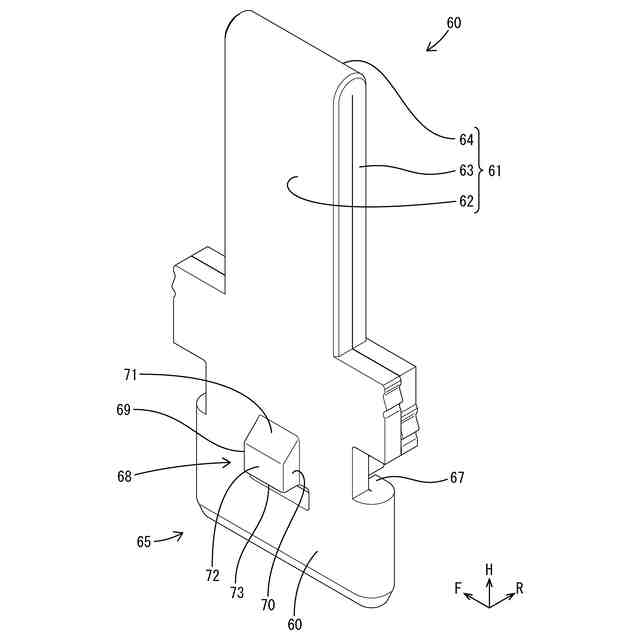

図５は、実施例２の端子金具を斜め右後方から視た斜視図である。

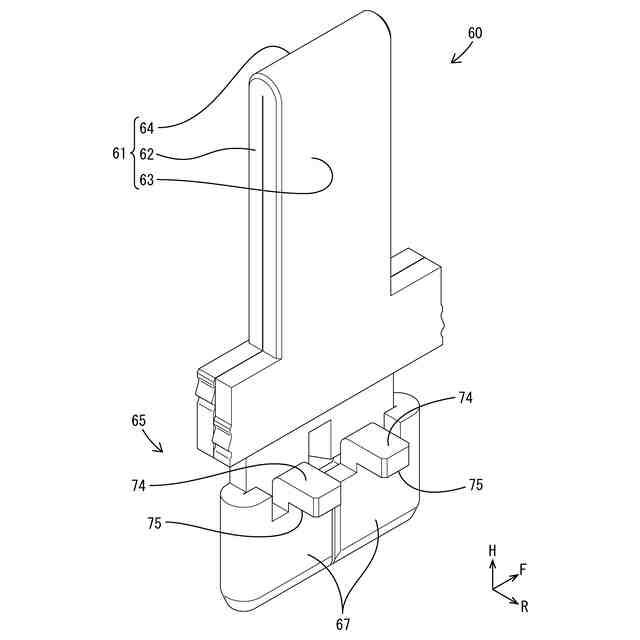

図６は、実施例２の端子金具を斜め右後方から視た斜視図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
