公開番号2025158753
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061613
出願日2024-04-05
発明の名称表示装置
出願人アルプスアルパイン株式会社
代理人個人,個人,個人,個人
主分類G02B 30/56 20200101AFI20251009BHJP(光学)
要約【課題】元映像を見え難くして空中像の視認性を良くする表示装置を提供する。

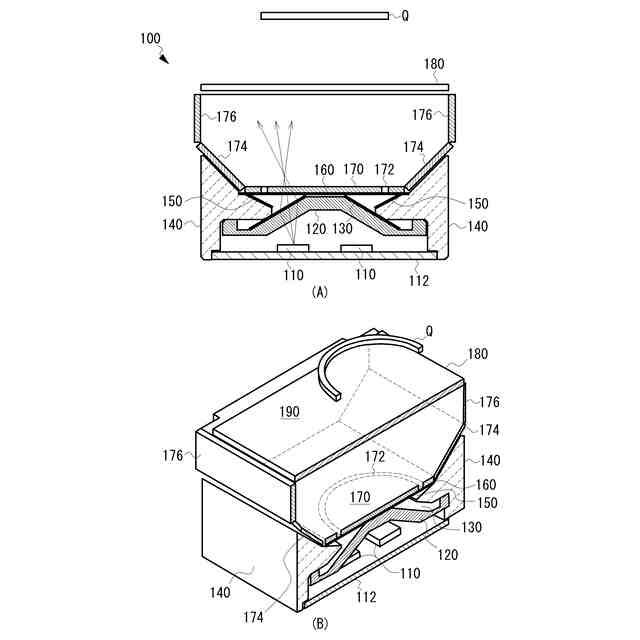

【解決手段】本発明の表示装置100は、光源110と、拡散板120と、拡散板120上に配置された偏光板130と、支持部材140上に配置された偏光板150と、平坦な偏光板160と、偏光板160上に配置された再帰反射板170と、再帰反射板170に対向して配置された偏光ビームスプリッター180とを有する。偏光板130は、下方に傾斜する領域を含み、偏光板150は、上方に傾斜する領域を含み、拡散板120から種々の方向に拡散された光を効果的に偏光する。
【選択図】図3
特許請求の範囲【請求項１】
再帰反射を利用して空中像を表示可能な表示装置であって、
光源と、
前記光源上に配置された拡散板と、
前記拡散板上に配置された第１の偏光板と、
第１の偏光板上に配置された第２の偏光板と、
第２の偏光板上に配置され、前記光源の照射により原映像を生成するための意匠が形成された再帰反射部材と、
前記再帰反射部材に対向して配置された偏光ビームスプリッターとを有し、
第１の偏光板は、第２の偏光板の主面に対して傾斜する領域を含む、表示装置。
続きを表示（約 630 文字）【請求項２】
第１の偏光板は、第２の偏光板の主面に対して下方に傾斜する第１の傾斜領域と、当該第１の傾斜領域に対向しかつ上方に傾斜する第２の傾斜領域とを含む、請求項１に記載の表示装置。
【請求項３】
第１の傾斜領域と第２の傾斜領域は、等しい角度で下方および上方にそれぞれ傾斜する、請求項２に記載の表示装置。
【請求項４】
第１の偏光板および第２の偏光板の透過軸の方向は、前記偏光ビームスプリッターの反射軸の方向に整合する、請求項１に記載の表示装置。
【請求項５】
再帰反射を利用して空中像を表示可能な表示装置であって、
光源と、
前記光源上に配置された拡散板と、
前記拡散板上に配置された第１の偏光板と、
第１の偏光板上に配置された第２の偏光板と、
第２の偏光板上に配置され、前記光源の照射により原映像を生成するための意匠が形成された再帰反射部材と、
前記再帰反射部材に対向して配置された偏光ビームスプリッターとを有し、

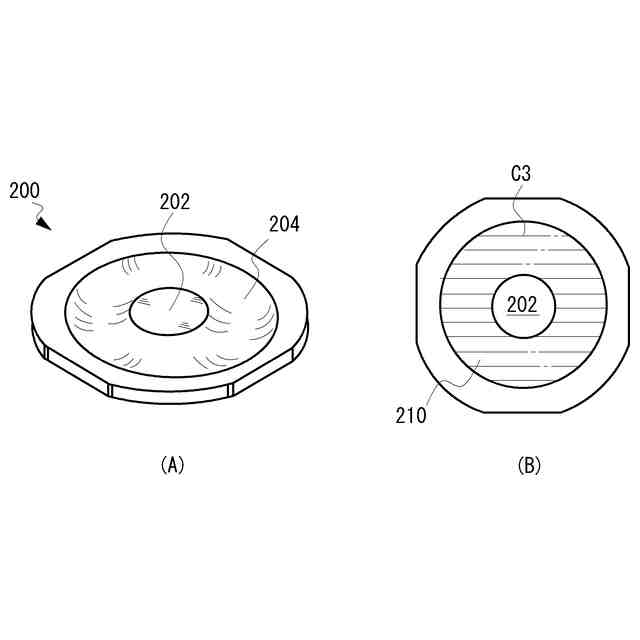

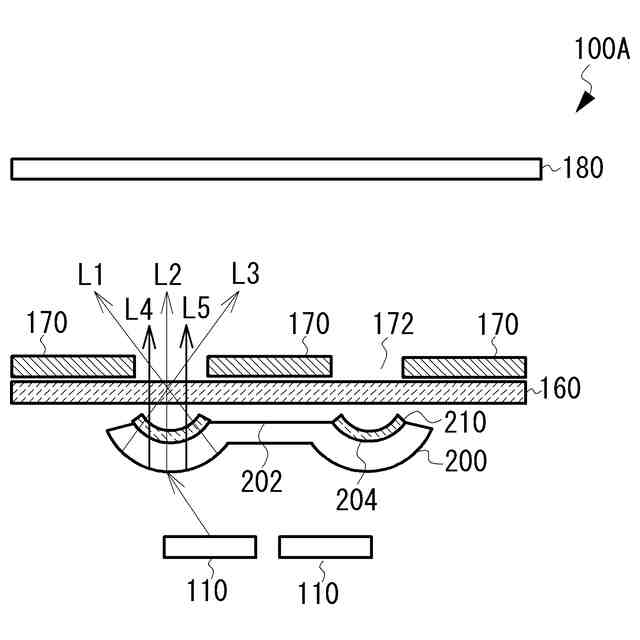

第１の偏光板は、湾曲した形状を有する、表示装置。
【請求項６】
第１の偏光板の湾曲した形状は、前記再帰反射部材の意匠に整合する、請求項５に記載の表示装置。
【請求項７】
第１の偏光板および第２の偏光板の透過軸の方向は、前記偏光ビームスプリッターの反射軸の方向に整合する、請求項５に記載の表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、再帰反射を利用した空中像の表示機能を備えた表示装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
再帰反射を用いた空中表示（ＡｅｒｉａｌＩｍａｇｉｎｇｂｙＲｅｔｒｏ－Ｒｅｆｌｅｃｔｉｏｎ：ＡＩＲＲ）が知られている。例えば、特許文献１は、ハーフミラーと画像出力装置との間に配置され、画像出力装置から出力される光の少なくとも一部が通る複数の開口を有する再帰反射部材を備える画像表示装置を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－８１１３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ＡＩＲＲ方式の空中像表示システムには、光源にＬＥＤを利用したものがある。この場合、空中像は、固定アイコンとなり、再帰反射シートに切り欠き加工する工夫がなされている。また、製品サイズをコンパクトにするため、光学部品である偏光ビームスプリッター、光源、再帰反射シートを平行に配置する構造を採用する場合がある。この際、観察者に光源を視認しづらくさせるため、偏光を利用した手法が取られている。
【０００５】

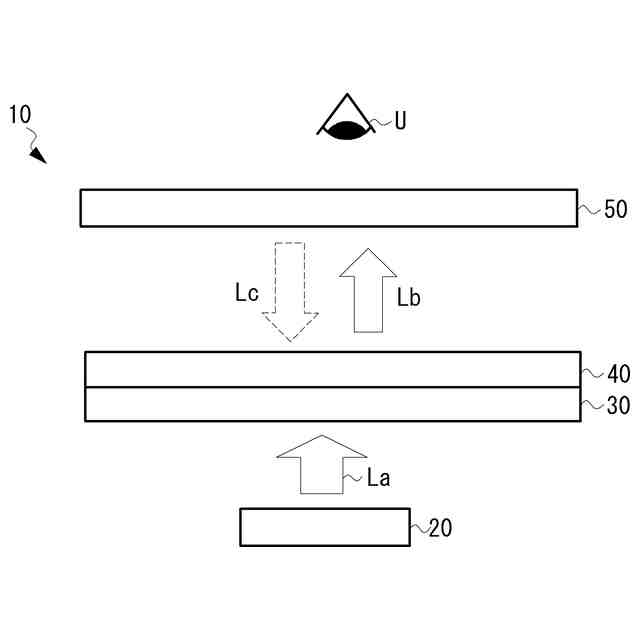

偏光を利用した光源の減光方法について図１を参照して説明する。表示装置１０は、互いに平行に配置された光源２０、拡散板３０、偏光板４０および偏光ビームスプリッター５０を含む。光源２０から出射された非偏光の光Ｌａが、拡散板３０を介して偏光板４０に入射し、そこから偏光された光Ｌｂが出射される。偏光板４０の透過軸は、偏光ビームスプリッター５０の反射軸に合わせられ、偏光板４０から出射された光Ｌｂは、偏光ビームスプリッター５０で反射された光Ｌｃとなる。これにより、観察者Ｕからは光源２０の光が見え難くなる。
【０００６】
図２は、従来の表示装置の外観構成を示す斜視図である。表示装置１０は、概ね矩形状の筐体６０を含み、筐体６０の表面には偏光ビームスプリッター５０が取り付けられ、内部には、光源２０、拡散板３０、偏光板４０、偏光板４０上に再帰反射シートが配置される。再帰反射シートには、空中像Ｑの元映像Ｐとなるリング状の貫通孔または切り欠きが形成され、筐体６０の上方には、リング状の空中像Ｑが表示される。
【０００７】
従来の表示装置では、偏光を利用して偏光ビームスプリッター越しに見える光源（元映像Ｐ）を視認しづらくなるように対応しているが、実際には、ある角度で見た場合、光源（元映像Ｐ）が明るく見える範囲があり、そうすると、光源（元映像Ｐ）と空中像Ｑが同時に見えて、空中像Ｑの見え方に違和感を生じさせてしまう。
【０００８】
本発明は、このような従来の課題を解決し、元映像を見え難くして空中像の視認性を良くする表示装置を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明に係る表示装置は、再帰反射を利用して空中像を表示可能なものであって、光源と、前記光源上に配置された拡散板と、前記拡散板上に配置された第１の偏光板と、第１の偏光板上に配置された第２の偏光板と、第２の偏光板上に配置され、前記光源の照射により原映像を生成するための意匠が形成された再帰反射部材と、前記再帰反射部材に対向して配置された偏光ビームスプリッターとを有し、第１の偏光板は、第２の偏光板の主面に対して傾斜する領域を含む。
【００１０】
ある態様では、第１の偏光板は、第２の偏光板の主面に対して下方に傾斜する第１の傾斜領域と、当該第１の傾斜領域に対向しかつ上方に傾斜する第２の傾斜領域とを含む。ある態様では、第１の傾斜領域と第２の傾斜領域は、等しい角度で下方および上方にそれぞれ傾斜する。ある態様では、第１の偏光板および第２の偏光板の透過軸の方向は、前記偏光ビームスプリッターの反射軸の方向に整合する。
（【００１１】以降は省略されています）
