公開番号2025159484
公報種別公開特許公報(A)
公開日2025-10-21
出願番号2024062073
出願日2024-04-08
発明の名称表示装置、表示方法、及びプログラム
出願人株式会社JVCケンウッド
代理人弁理士法人酒井国際特許事務所
主分類G03B 21/14 20060101AFI20251014BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】簡便な構成により適切に解像度を高めることができる表示装置、表示方法、及びプログラムを提供すること。
【解決手段】本開示に係る表示装置は、光が入射する光学部材を有する揺動部と、揺動部を揺動させるアクチュエータと、映像信号の一フレームの間に、赤色サブフレーム、青色サブフレーム、第1緑色サブフレーム、第2緑色サブフレームを切り替えて表示させ、かつ、第1緑色サブフレーム、第2緑色サブフレームを連続して表示させない処理を行う映像信号処理回路と、アクチュエータに揺動部を揺動させて光路を制御する駆動回路と、を備え、映像信号処理回路は、揺動部が第1方向を向いている期間に第1緑色サブフレームを表示させ、揺動部が第2方向を向いている期間に第2緑色サブフレームを表示させることで、第1緑色サブフレーム及び第2緑色サブフレームを、基準位置に対して互いに点対称となる位置に表示させる。

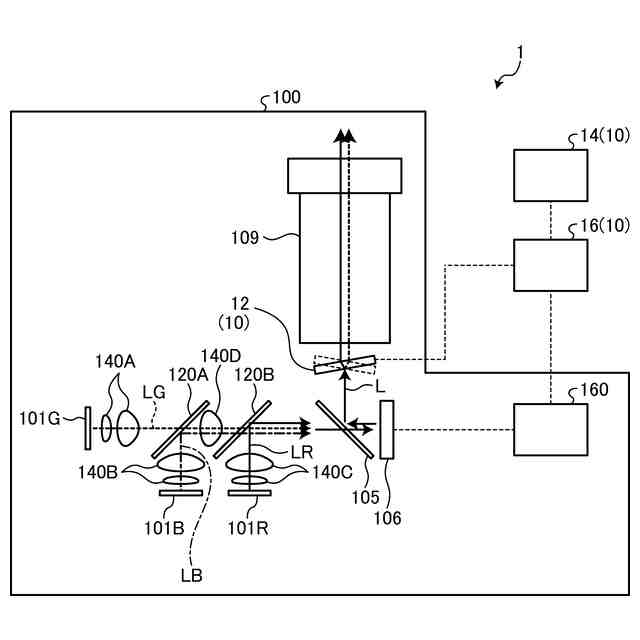

【選択図】図1
特許請求の範囲【請求項１】

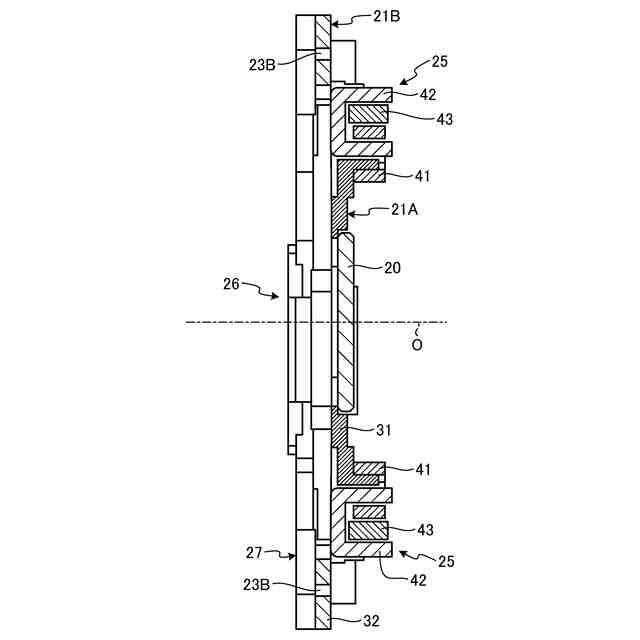

光が入射する光学部材を有する揺動部と、
揺動部を揺動させるアクチュエータと、

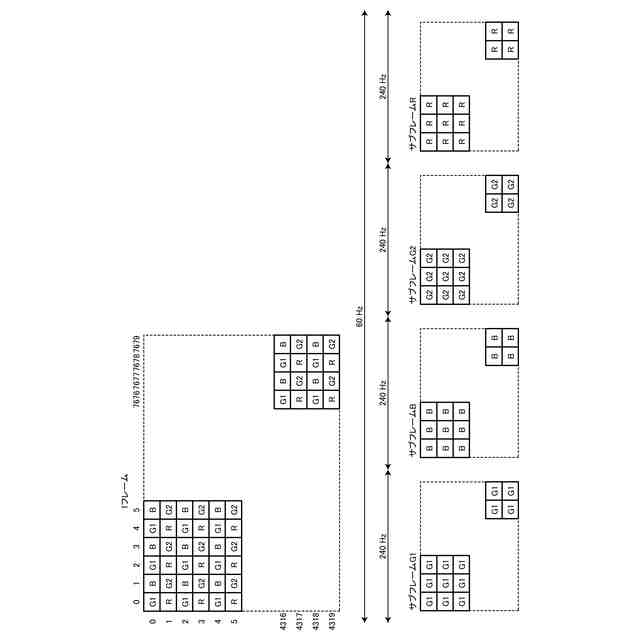

映像信号の１フレームを赤色サブフレーム、青色サブフレーム、第１緑色サブフレーム、及び第２緑色サブフレームに分割し、映像信号の１フレームの間に、前記赤色サブフレーム、前記青色サブフレーム、前記第１緑色サブフレーム、前記第２緑色サブフレームを切り替えて表示させ、かつ、前記第１緑色サブフレーム及び前記第２緑色サブフレームを連続して表示させない処理を行う映像信号処理回路と、
アクチュエータに前記揺動部を揺動させて光路を制御する駆動回路と、を備え、
前記映像信号処理回路は、前記揺動部が第１方向を向いている期間に前記第１緑色サブフレームを表示させ、前記揺動部が前記第１方向と異なる第２方向を向いている期間に前記第２緑色サブフレームを表示させることで、前記第１緑色サブフレーム及び前記第２緑色サブフレームを、基準位置に対して互いに点対称となる位置に表示させる、
表示装置。
続きを表示（約 1,300 文字）【請求項２】
前記映像信号処理回路は、
前記揺動部が前記第１方向及び前記第２方向と異なる第３方向を向いている期間に、前記青色サブフレームを表示させ、前記揺動部が前記第１方向、前記第２方向及び前記第３方向とは異なる第４方向を向いている期間に、前記赤色サブフレームを表示させることで、
前記青色サブフレームと前記赤色サブフレームとを、前記基準位置に対して互いに点対称となる位置であり、かつ、前記第１緑色サブフレーム及び前記第２緑色サブフレームとは異なる位置に表示させる、
請求項１に記載の表示装置。
【請求項３】
前記映像信号処理回路は、前記揺動部が揺動を停止している期間に、前記第１緑色サブフレーム及び前記第２緑色サブフレームを表示させる、
請求項１又は請求項２に記載の表示装置。
【請求項４】
光が入射する光学部材を有する揺動部と、
揺動部を揺動させるアクチュエータと、を備える表示装置を用いた表示方法であって、
映像信号の１フレームを赤色サブフレーム、青色サブフレーム、第１緑色サブフレーム、及び第２緑色サブフレームに分割し、映像信号の１フレームの間に、前記赤色サブフレーム、前記青色サブフレーム、前記第１緑色サブフレーム、前記第２緑色サブフレームを切り替えて表示させ、かつ、前記第１緑色サブフレーム及び前記第２緑色サブフレームを連続して表示させない処理を行うステップと、
アクチュエータに前記揺動部を揺動させて光路を制御するステップと、を含み、
前記揺動部が第１方向を向いている期間に前記第１緑色サブフレームを表示させ、前記揺動部が前記第１方向と異なる第２方向を向いている期間に前記第２緑色サブフレームを表示させることで、前記第１緑色サブフレーム及び前記第２緑色サブフレームを、基準位置に対して互いに点対称となる位置に表示させる、
表示方法。
【請求項５】
光が入射する光学部材を有する揺動部と、
揺動部を揺動させるアクチュエータと、を備える表示装置のコンピュータに処理を実行させるプログラムであって、
映像信号の１フレームを赤色サブフレーム、青色サブフレーム、第１緑色サブフレーム、及び第２緑色サブフレームに分割し、映像信号の１フレームの間に、前記赤色サブフレーム、前記青色サブフレーム、前記第１緑色サブフレーム、前記第２緑色サブフレームを切り替えて表示させ、かつ、前記第１緑色サブフレーム及び前記第２緑色サブフレームを連続して表示させない処理を行うステップと、
アクチュエータに前記揺動部を揺動させて光路を制御するステップと、を含み、
前記揺動部が第１方向を向いている期間に前記第１緑色サブフレームを表示させ、前記揺動部が前記第１方向と異なる第２方向を向いている期間に前記第２緑色サブフレームを表示させることで、前記第１緑色サブフレーム及び前記第２緑色サブフレームを、基準位置に対して互いに点対称となる位置に表示させる、
プログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、表示装置、表示方法、及びプログラムに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
液晶光変調デバイスを用いた画像表示装置において、各色の光の光路をずらすことにより、光変調デバイスの解像度よりもスクリーンなどに投射される画像の見かけ上の解像度を高くする手法が知られている。
【０００３】
例えば、下記の特許文献１には、赤色画素を変調する赤色光変調手段と、青色画素を変調する青色光変調手段と、第１の緑色画素を変調する第１の緑色光変調手段と、第２の緑色画素を変調する第２の緑色光変調手段とを備え、スクリーンに前記赤色画素、青色画素、第１及び第２の緑色画素を投射することを特徴とする投射システムが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００３－３２２９０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上記の特許文献１に記載の投射システムは、４個の光変調デバイスを用いるものであることから、非常に高価なシステムになっている。そのため、安価に光変調装置の解像度よりも投射される画像の解像度を高めることが求められていた。
【０００６】
本開示は上記課題を鑑み、簡便な構成により適切に解像度を高めることができる表示装置、表示方法、及びプログラムを提供することを目的とする。
【課題を解決するための手段】
【０００７】
上述した課題を解決し、目的を達成するために、本開示に係る表示装置は、光が入射する光学部材を有する揺動部と、揺動部を揺動させるアクチュエータと、映像信号の１フレームを赤色サブフレーム、青色サブフレーム、第１緑色サブフレーム、及び第２緑色サブフレームに分割し、映像信号の１フレームの間に、赤色サブフレーム、青色サブフレーム、第１緑色サブフレーム、第２緑色サブフレームを切り替えて表示させ、かつ、第１緑色サブフレーム、第２緑色サブフレームを連続して表示させない処理を行う映像信号処理回路と、アクチュエータに前記揺動部を揺動させて光路を制御する駆動回路と、を備え、前記映像信号処理回路は、前記揺動部が第１方向を向いている期間に前記第１緑色サブフレームを表示させ、前記揺動部が前記第１方向と異なる第２方向を向いている期間に前記第２緑色サブフレームを表示させることで、前記第１緑色サブフレーム及び前記第２緑色サブフレームを、基準位置に対して互いに点対称となる位置に表示させる。
【０００８】
上述した課題を解決し、目的を達成するために、本開示に係る表示方法は、光が入射する光学部材を有する揺動部と、揺動部を揺動させるアクチュエータと、を備える表示装置を用いた表示方法であって、映像信号の１フレームを赤色サブフレーム、青色サブフレーム、第１緑色サブフレーム、及び第２緑色サブフレームに分割し、映像信号の１フレームの間に、前記赤色サブフレーム、前記青色サブフレーム、前記第１緑色サブフレーム、前記第２緑色サブフレームを切り替えて表示させ、かつ、前記第１緑色サブフレーム及び前記第２緑色サブフレームを連続して表示させない処理を行うステップと、アクチュエータに前記揺動部を揺動させて光路を制御するステップと、を含み、前記揺動部が第１方向を向いている期間に前記第１緑色サブフレームを表示させ、前記揺動部が前記第１方向と異なる第２方向を向いている期間に前記第２緑色サブフレームを表示させることで、前記第１緑色サブフレーム及び前記第２緑色サブフレームを、基準位置に対して互いに点対称となる位置に表示させる。
【０００９】
上述した課題を解決し、目的を達成するために、本開示に係るプログラムは、光が入射する光学部材を有する揺動部と、揺動部を揺動させるアクチュエータと、を備える表示装置のコンピュータに処理を実行させるプログラムであって、映像信号の１フレームを赤色サブフレーム、青色サブフレーム、第１緑色サブフレーム、及び第２緑色サブフレームに分割し、映像信号の１フレームの間に、前記赤色サブフレーム、前記青色サブフレーム、前記第１緑色サブフレーム、前記第２緑色サブフレームを切り替えて表示させ、かつ、前記第１緑色サブフレーム及び前記第２緑色サブフレームを連続して表示させない処理を行うステップと、アクチュエータに前記揺動部を揺動させて光路を制御するステップと、を含み、前記揺動部が第１方向を向いている期間に前記第１緑色サブフレームを表示させ、前記揺動部が前記第１方向と異なる第２方向を向いている期間に前記第２緑色サブフレームを表示させることで、前記第１緑色サブフレーム及び前記第２緑色サブフレームを、基準位置に対して互いに点対称となる位置に表示させる。
【発明の効果】
【００１０】
本開示によれば、簡便な構成により適切に解像度を高めることができる表示装置、表示方法、及びプログラムを提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
