公開番号2025161757
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2025060918
出願日2025-04-02
発明の名称人工知能を使用して車両内の乗客を検出する
出願人ウェイモエルエルシー
代理人個人,個人
主分類G08G 1/16 20060101AFI20251017BHJP(信号)
要約【課題】人工知能(AI)を使用して、車両内の乗客を検出する。
【解決手段】実装方法は、車両の1つ以上のカメラによって捕捉された1つ以上の画像を取得することを含む。方法は、1つ以上の人工知能モデルおよび1つ以上の画像を使用して、車両の1人以上の乗客の位置を示す乗客データを生成することを含む。方法は、乗客データに基づいて、1人以上の乗客が位置する車両の1つ以上のエリアを示す車両エリアデータを生成することを含む。方法は、乗客データおよび車両エリアデータに基づいて、少なくとも1つの乗客座席構成基準が満たされているかどうかを決定することを含む。方法は、こうした基準が満たされていると決定することに応答して、車両に、車両内の乗客座席構成に関連付けられた動作を実行させることを含む。
【選択図】図2
特許請求の範囲【請求項１】
方法であって、
車両の複数のカメラによって捕捉された複数の画像を取得することと、
１つ以上の人工知能（ＡＩ）モデルおよび前記複数の画像を使用して、前記車両の１人以上の乗客の位置を示す乗客データを生成することと、
前記乗客データに基づいて、前記１人以上の乗客が位置する前記車両の１つ以上のエリアを示す車両エリアデータを生成することと、
前記乗客データおよび前記車両エリアデータに基づいて、少なくとも１つの乗客座席構成基準が満たされているかどうかを決定することと、
前記少なくとも１つの乗客座席構成基準が満たされていると決定することに応答して、前記車両に、前記車両内の乗客座席構成に関連付けられた動作を実行させることと、を含む、方法。
続きを表示（約 1,800 文字）【請求項２】
前記車両が、自律車両（ＡＶ）を含み、
前記車両内の前記乗客座席構成に関連付けられた前記動作が、
前記少なくとも１つの乗客座席構成基準が満たされることに基づいて、乗客警報を生成すること、または
前記少なくとも１つの乗客座席構成基準が満たされることに基づいて、前記ＡＶの動作を自律的に修正すること、のうち少なくとも１つを含む、請求項１に記載の方法。
【請求項３】
前記ＡＶの前記動作を自律的に修正することが、前記ＡＶの制御システムに、
前記ＡＶが走行することを防止すること、または
ＡＶを停止させること、のうち少なくとも１つを実行させることを含む、請求項２に記載の方法。
【請求項４】
前記１つ以上のＡＩモデルおよび前記複数の画像を使用することが、
前記複数の画像からパノラマ画像を生成し、前記パノラマ画像を前記１つ以上のＡＩモデルへの入力として使用すること、または
前記複数の画像に基づいて埋め込みを生成し、前記埋め込みを前記１つ以上のＡＩモデルへの入力として使用すること、のうち少なくとも１つを含む、請求項１に記載の方法。
【請求項５】
前記車両の前記１つ以上のエリアが、
前記車両の１つ以上の座席と、
前記車両の床と、
前記車両の収納エリアと、を含む、請求項１に記載の方法。
【請求項６】
前記乗客データに基づいて前記車両エリアデータを生成することが、
前記１人以上の乗客の乗客の位置を決定することと、
前記乗客の前記位置が、前記車両の前記１つ以上のエリアのうちの一つのエリアの位置と、閾値量を超えて重複するかどうかを決定することと、を含む、請求項１に記載の方法。
【請求項７】
前記少なくとも１つの乗客座席構成基準が、
前記１人以上の乗客のうち第一の乗客が、前記車両の第一の座席に位置し、かつ前記車両のシートベルトデータが、前記第一の座席のシートベルトが締められていないことを示す、
前記１人以上の乗客のうち複数の乗客が、前記車両の前記第一の座席に位置する、または
前記第一の乗客が、前記車両の前記１つ以上のエリアの第一のエリア内に位置し、かつ前記第一のエリアが、前記車両の座席ではない、のうち少なくとも１つを含む、請求項１に記載の方法。
【請求項８】
前記少なくとも１つの乗客座席構成基準が、
前記１人以上の乗客の全員が子供である、
前記１人以上の乗客のうち第一の乗客が子供であり、前記第一の乗客が子供用安全シートに着席していない、または
前記１人以上の乗客のうち第二の乗客が喫煙している、のうち少なくとも１つを含む、請求項１に記載の方法。
【請求項９】
システムであって、
メモリと、
処理装置であって、前記メモリに結合され、
車両の複数のカメラによって捕捉された複数の画像を取得することと、
１つ以上の人工知能（ＡＩ）モデルおよび前記複数の画像を使用して、前記車両の１人以上の乗客の位置を示す乗客データを生成することと、
前記乗客データに基づいて、前記１人以上の乗客が位置する前記車両の１つ以上のエリアを示す車両エリアデータを生成することと、
前記乗客データおよび前記車両エリアデータに基づいて、少なくとも１つの乗客座席構成基準が満たされているかどうかを決定することと、
前記少なくとも１つの乗客座席構成基準が満たされていると決定することに応答して、前記車両に、前記車両内の乗客座席構成に関連付けられた動作を実行させることと、を含む動作を実行するように構成された処理装置とを含む、システム。
【請求項１０】
前記車両が、自律車両（ＡＶ）を含み、
前記車両内の前記乗客座席構成に関連付けられた前記動作が、
前記少なくとも１つの乗客座席構成基準が満たされることに基づいて、乗客警報を生成すること、または
前記少なくとも１つの乗客座席構成基準が満たされることに基づいて、前記ＡＶの動作を自律的に修正すること、のうち少なくとも１つを含む、請求項９に記載のシステム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書は、概して車両に関する。より具体的には、本明細書は、人工知能を使用して車両内の乗客を検出することに関する。
続きを表示（約 3,300 文字）【背景技術】
【０００２】
車両－自律車両（ＡＶ）（完全自律運転または部分自動運転を含む）であるかどうかを問わず、人間の運転手が運転する車両、または他のタイプの車両－は、多くの場合、様々なセンサ（例えば、レーダー、光学、音声、湿度など）を用いて環境を感知することによって動作する。この環境は、環境内の他の物体を含んでもよく、その一部は移動可能である。こうした物体は、その他の車両、自転車通行者、歩行者、動物などを含み得る。
【図面の簡単な説明】
【０００３】
本開示は、限定ではなく、例として示されており、図に関連して考慮される時に、以下の詳細な説明を参照することにより、より完全に理解され得る。
【０００４】
図１は、本開示のいくつかの実装による、車両内の乗客を検出するために人工知能（ＡＩ）を使用することができる例示的な自律車両（ＡＶ）のブロック図を示す。
図２は、本開示の一部の実装による、車両内の乗客を検出するためにＡＩを使用する例示的な方法の流れ図を示す。
図３は、本開示の一部の実装による、例示的なＡＩサブシステムのブロック図を示す。

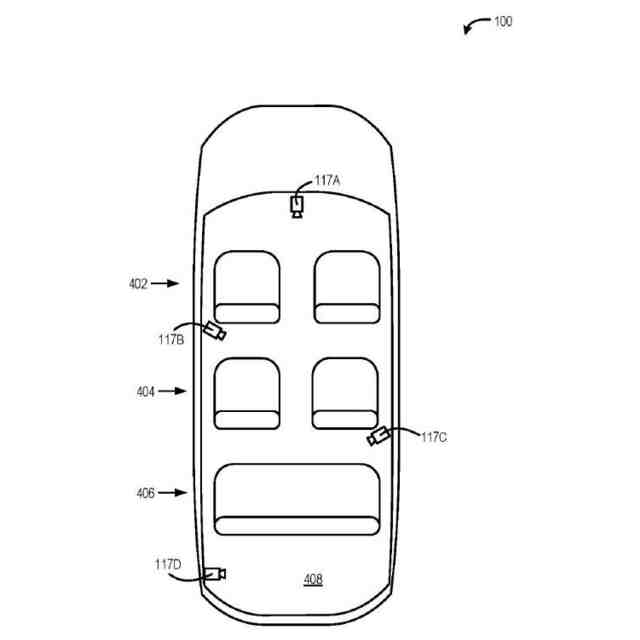

図４は、本開示の一部の実装による、ＡＩを使用して車両内の乗客を検出する例示的な車両のトップダウン切り取り図を示す。
図５は、本開示の一部の実装による、ＡＩを使用して車両内の乗客を検出するための視覚警報の正面図

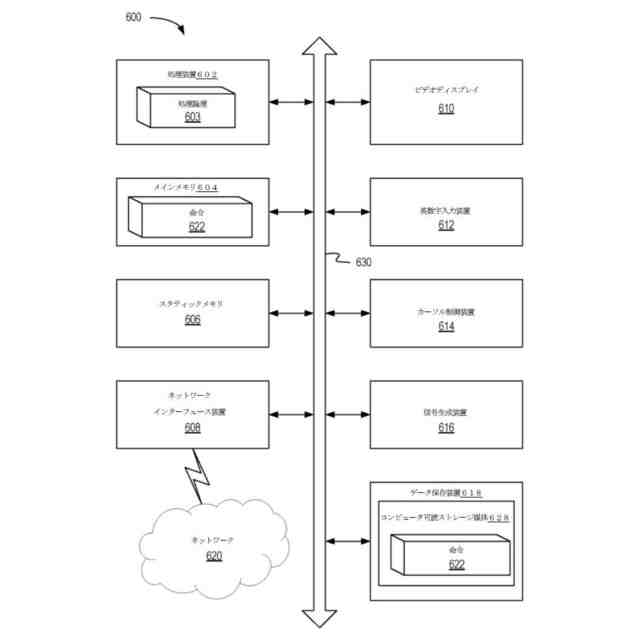

図６は、本開示の一部の実装による、車両内の乗客を検出するためにＡＩを使用することが可能なコンピュータデバイスの実施例のブロック図を示す。
【発明の概要】
【０００５】
一つの実装では、人工知能（ＡＩ）を使用して車両内の乗客を検出するための方法が開示される。方法は、車両の１つ以上のカメラによって捕捉された１つ以上の画像を取得することを含む。方法は、１つ以上のＡＩモデルおよび１つ以上の画像を使用して、車両の１人以上の乗客の位置を示す乗客データを生成することを含む。方法は、乗客データに基づいて、１人以上の乗客が位置する車両の１つ以上のエリアを示す車両エリアデータを生成することを含む。方法は、乗客データおよび車両エリアデータに基づいて、少なくとも１つの乗客座席構成基準が満たされているかどうかを決定することを含む。方法は、少なくとも１つの乗客座席構成基準が満たされていると決定することに応答して、車両に乗客座席構成に関連付けられた動作を実行させることを含む。
【０００６】
別の実装では、ＡＩを使用して車両内の乗客を検出するためのシステムが開示される。システムは、メモリと、メモリに連結された処理装置とを含む。処理装置は、１つ以上の操作を実施するように構成される。１つ以上の操作は、車両の１つ以上のカメラによって捕捉された１つ以上の画像を取得することを含む。１つ以上の操作は、１つ以上のＡＩモデルおよび１つ以上の画像を使用して、車両の１人以上の乗客の位置を示す乗客データを生成することを含む。１つ以上の操作は、乗客データに基づいて、１人以上の乗客が位置する車両の１つ以上のエリアを示す車両エリアデータを生成することを含む。１つ以上の操作は、乗客データおよび車両エリアデータに基づいて、少なくとも１つの乗客座席構成基準が満たされているかどうかを決定することを含む。１つ以上の操作は、少なくとも１つの乗客座席構成基準が満たされていると決定することに応答して、車両に、車両内の乗客座席構成に関連付けられた動作を実行させることを含む。
【０００７】
本開示の別の態様は、１つ以上の処理装置によって実行されるとき、１つ以上の処理装置に１つ以上の操作を実行させる命令を記憶する非一時的コンピュータ可読媒体を含む。１つ以上の操作は、車両の１つ以上のカメラによって捕捉された１つ以上の画像を取得することを含む。１つ以上の操作は、１つ以上のＡＩモデルおよび１つ以上の画像を使用して、車両の１人以上の乗客の位置を示す乗客データを生成することを含む。１つ以上の操作は、乗客データに基づいて、１人以上の乗客が位置する車両の１つ以上のエリアを示す車両エリアデータを生成することを含む。１つ以上の操作は、乗客データおよび車両エリアデータに基づいて、少なくとも１つの乗客座席構成基準が満たされているかどうかを決定することを含む。１つ以上の操作は、少なくとも１つの乗客座席構成基準が満たされていると決定することに応答して、車両に、車両内の乗客座席構成に関連付けられた動作を実行させることを含む。
【発明を実施するための形態】
【０００８】
自律車両（様々な運転支援機能を展開している車両を含む）（ＡＶ）または人間の運転手が運転する車両などの車両は、出発場所から目的地まで１人以上の乗客を運ぶことができる。１人以上の乗客が適切に着席していない場合、車両が走行することは、多くの場合、安全ではない。一部の車両は、乗客が車両の特定の座席に座っているかどうかを検出できる重量センサを有する。一部の車両は、特定のシートベルトが固定されているかどうかを検出できるセンサを有する。これらのセンサの組み合わせを使用して、車両は、乗客のシートベルトを締めることなく、乗客が車両の座席に着座しているかどうかを検出することができ得る。
【０００９】
重量センサおよびシートベルトセンサを使用する車両の１つの欠点は、乗客が車両内に適切に着座しているかどうかを常に正確に検出するわけではないことである。例えば、重量センサは、座席内の重い物体を検出することがあり、車両が、その座席に人が座っていると誤って決定することがある（偽陽性）。別の実施例では、重量センサは、体重が非常に小さい人（例えば、子供）が車両の座席に座っている場合には、検出できないことがある（偽陰性）。さらに別の実施例では、重量センサは、２人の人が車両の同じ座席に座っているとき、または乗客が他の危険な座席構成に位置するかどうかを検出しない場合がある。
【００１０】
本開示の態様および実装は、既存の車両のこれらの課題およびその他の課題に対処する。一つの実装では、車両は、車両の様々な位置（例えば、車両内部、車両の外部に取り付けられた）に位置し得る、１つ以上のカメラを含み得る。１つ以上のカメラは、車両に関連付けられた様々な位置（例えば、車両の内部、車両の外部など）の画像を捕捉でもよい。車両は、捕捉された画像を、１つ以上の人工知能（ＡＩ）モデルに対する入力として提供してもよい。ＡＩモデルは、１つ以上の捕捉された画像に基づいて、乗客データを含む１つ以上の出力を生成してもよい。乗客データは、乗客が画像内に存在するかどうか、および乗客の位置を示してもよい。車両の車両エリアサブシステムは、乗客データを取得してもよく、車両エリアデータを生成してもよい。車両エリアデータは、検出された乗客が位置する車両のエリアを示してもよい。車両エリアデータは、乗客に関する他の情報（例えば、乗客が子供であるかどうか、乗客が喫煙しているかどうかなど）を示してもよい。車両の乗客座席サブシステムは、乗客位置データおよび／または車両エリアデータを取得し、乗客位置データおよび／または車両エリアデータに基づいて、乗客座席構成基準が満たされたかどうかを決定することができる。乗客座席構成基準は、複数の乗客が車両の同じ座席に位置する、乗客が座席ではない車両のエリアに位置する、または乗客全員が子供であるなどの１つ以上の条件に基づいてもよい。乗客座席構成基準が満たされたと決定する車両の乗客座席サブシステムに応答して、乗客座席サブシステムは、車両に、車両の乗客座席構成に関連付けられた１つ以上の動作を実行させ得る（例えば、車両の乗客に通知するための警報を生成し、車両が運転するのを防止することなど）。
（【００１１】以降は省略されています）
