公開番号2025163256
公報種別公開特許公報(A)
公開日2025-10-28
出願番号2025133795,2024510895
出願日2025-08-08,2022-03-30
発明の名称表示装置
出願人ファナック株式会社
代理人個人,個人
主分類H05K 5/02 20060101AFI20251021BHJP(他に分類されない電気技術)
要約【課題】コンパクトな構成で、外部との接続のための外部コネクタを容易に挿抜することができる表示装置を提供する。

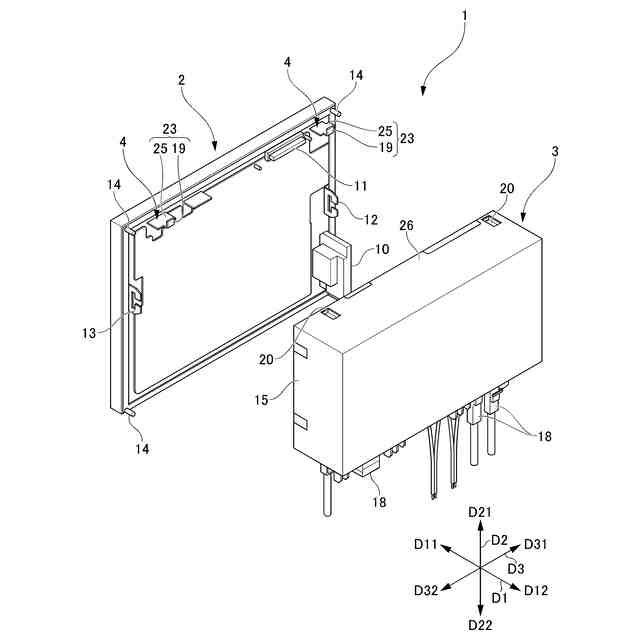

【解決手段】表示ユニットと、前記表示ユニットを制御する制御ユニットと、前記表示ユニットと前記制御ユニットとを接続する接続部と、を備える表示装置であって、前記接続部は、前記表示ユニットの背面側と前記制御ユニットとを着脱自在であり、前記制御ユニットには、その外部との接続のための外部コネクタが接続自在であり、前記制御ユニットが前記表示ユニットの背面側に固定された状態において、前記外部コネクタの挿抜方向は、前記表示ユニットの背面が延びる方向であり、前記接続部は、前記制御ユニットが前記表示ユニットの背面側に対して離間又は接近するように回動自在に、且つ、前記外部コネクタが径方向外側に配置した状態で前記外部コネクタを回転自在に、接続する。
【選択図】図2
特許請求の範囲【請求項１】
表示ユニットと、前記表示ユニットを制御する制御ユニットと、前記表示ユニットと前記制御ユニットとを接続する接続部と、を備える表示装置であって、
前記接続部は、前記表示ユニットの背面側と前記制御ユニットとを着脱自在であり、
前記制御ユニットには、その外部との接続のための外部コネクタが接続自在であり、
前記制御ユニットが前記表示ユニットの背面側に固定された状態において、前記外部コネクタの挿抜方向は、前記表示ユニットの背面が延びる方向であり、

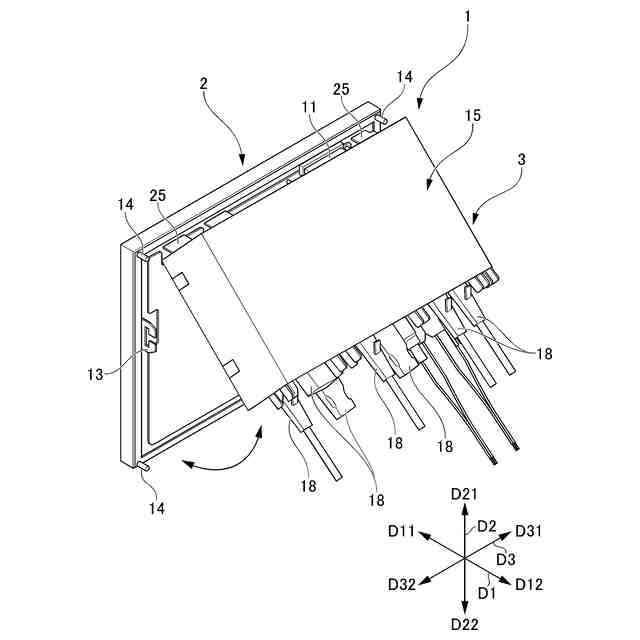

前記接続部は、前記制御ユニットが前記表示ユニットの背面側に対して離間又は接近するように回動自在に、且つ、前記外部コネクタが径方向外側に配置した状態で前記外部コネクタを回転自在に、接続する、表示装置。
続きを表示（約 880 文字）【請求項２】

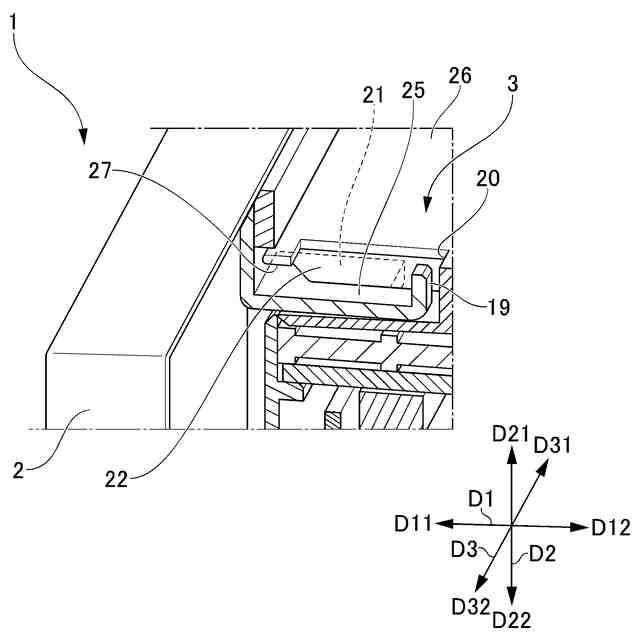

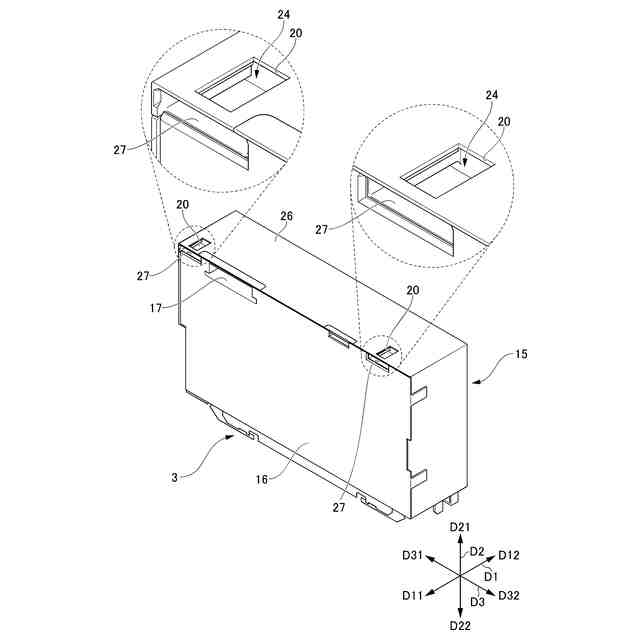

前記接続部は、前記表示ユニットの背面側に配置され、上方に屈曲する屈曲部と、前記制御ユニット側に配置され、前記屈曲部が係止する第１被係止部と、を備える、請求項１に記載の表示装置。
【請求項３】

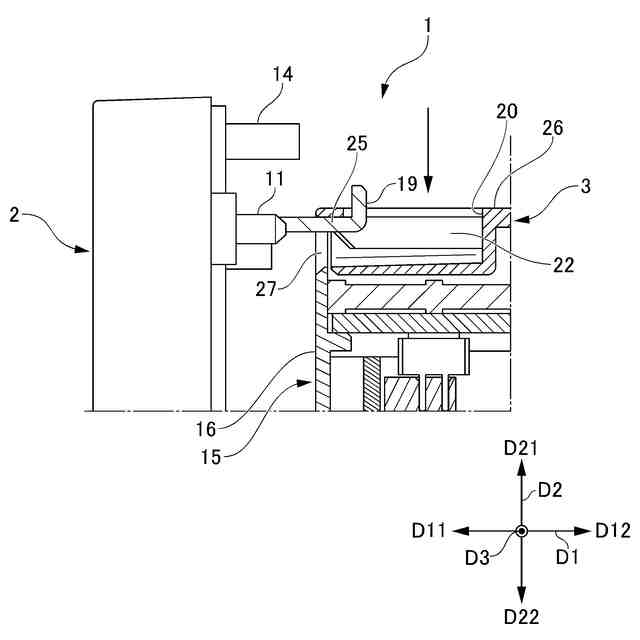

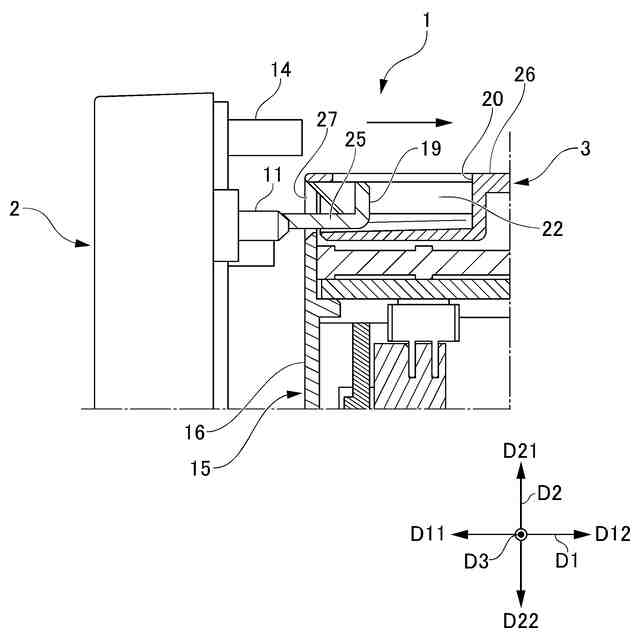

前記接続部は、前記表示ユニットの背面側から前記制御ユニットを直線状に離間させることにより、前記表示ユニットから前記制御ユニットを脱離可能であり、且つ、前記表示ユニットの背面側から前記制御ユニットを直線状に離間させる過程において、直線状の離間方向とは異なる方向に前記制御ユニットを移動させることにより、前記屈曲部と前記第１被係止部との係止を形成可能である、請求項２に記載の表示装置。
【請求項４】
前記接続部は、前記屈曲部と前記第１被係止部との係止を保持する係止保持部を更に備える、請求項２又は３に記載の表示装置。
【請求項５】
前記係止保持部は、前記屈曲部と前記第１被係止部との係止を形成するための移動方向とは異なる方向に前記制御ユニットを移動させることにより、前記屈曲部と前記第１被係止部との係止を保持する、請求項４に記載の表示装置。
【請求項６】
前記接続部は、前記表示ユニットの背面側に配置される第１当接部と、前記制御ユニット側における前記屈曲部と干渉しない位置に配置され、第１当接部に当接する第２当接部と、を備える、請求項２から５のいずれかに記載の表示装置。
【請求項７】
前記接続部は、前記表示ユニットの背面側に配置され、固定片と可動片を有するヒンジ部と、前記制御ユニット側に配置され、前記可動片に沿ってスライド可能なスライド係止部とを、備え、
前記ヒンジ部の前記可動片は、第２被係止部を備え、
前記スライド係止部は、下向きに突出し、前記第２被係止部に係止する突出部を備える、請求項１に記載の表示装置。
【請求項８】
前記ヒンジ部は、前記固定片と前記可動片とがなす角度を所定の角度に設定可能である、請求項７に記載の表示装置。

発明の詳細な説明【技術分野】
【０００１】

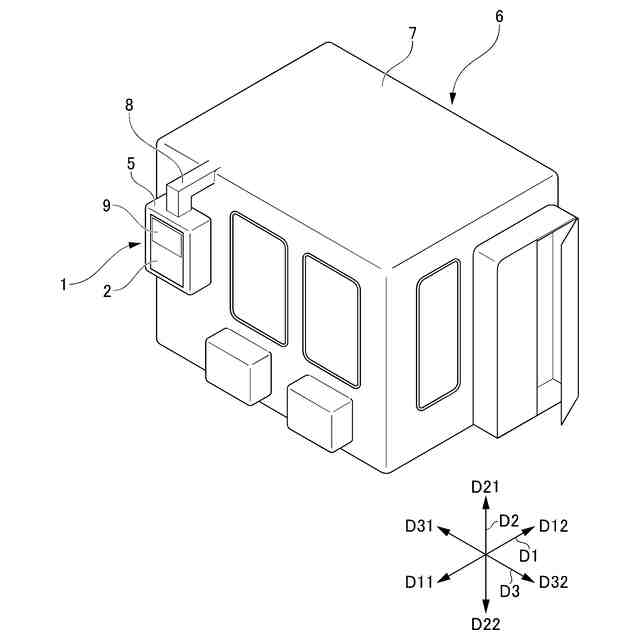

本発明は、工作機械などに設けられる表示装置に関し、特に、表示部とその制御部とが構造的に独立した表示装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
下記特許文献１には、表示ユニット及び制御ユニットを備える表示装置が開示されている。この表示装置では、表示ユニットの背面に、表示ユニットとは独立した制御ユニットが着脱可能に接続される。
【０００３】
従来、図１６に示すように、表示ユニット１０２及び制御ユニット１０３を備える表示装置１０１には、外部との接続のための外部コネクタ１１８が接続される。外部コネクタ１１８は、制御ユニット１０３の下端部に設けられるコネクタ（図示せず）に、表示装置１０１が設けられる筐体１０５の厚み方向（典型的には、前後方向Ｄ１）に挿抜可能である。そのため、筐体１０５の厚みが大きくなり、表示装置１０１が大型化してしまう。
【０００４】
なお、図１６において、表示ユニット１０２の表示画面を正面に見た状態で、前後方向Ｄ１、上下方向Ｄ２及び左右方向Ｄ３を定義する。詳述すると、制御ユニット１０３から表示ユニット１０２へ向かう方向を前方向Ｄ１１と定義し、その反対方向を後方向Ｄ１２と定義し、これらを合わせて前後方向Ｄ１と定義する。また、上方向Ｄ２１と、その反対方向の下方向Ｄ２２とを合わせて、上下方向Ｄ２と定義する。
【０００５】
そこで、外部コネクタの挿抜方向を、表示ユニットの背面が延びる方向にすることが提案されている。典型的には、外部コネクタは、制御ユニットの下端部に、上下方向に挿抜可能に設けられる。これにより、筐体の厚みを小さくして、表示装置のコンパクト化を図ることができる。
【０００６】
しかしながら、この場合、表示ユニットの背面側から外部コネクタの挿抜を行おうとすると、外部コネクタの制御ユニットへの差込口が見えにくいため、外部コネクタの挿抜性が悪い。また、外部コネクタの挿抜スペースが狭く、作業性が悪い。そこで、表示ユニットから取り外した制御ユニットを作業台に載置した状態で、外部コネクタの挿抜を行うことが考えられる。
【０００７】
筐体に表示装置が設けられた状態では、外部コネクタに接続されたケーブルは、クランプ部材で固定されていたり、ダクトに挿通されてまとめられたりしている。そのため、ケーブルの余長がほとんど無く、表示ユニットから取り外した制御ユニットを作業台まで持ち運ぶことができないことが多い。
【先行技術文献】
【特許文献】
【０００８】
特開２０１４－３８１３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
このように、従来の表示装置では、種々の問題があった。そこで、これらの問題を解消するために、コンパクトな構成で、外部との接続のための外部コネクタを容易に挿抜することができる表示装置が望まれている。
【課題を解決するための手段】
【００１０】
本開示の一態様は、表示ユニットと、前記表示ユニットを制御する制御ユニットと、前記表示ユニットと前記制御ユニットとを接続する接続部と、を備える表示装置であって、前記接続部は、前記表示ユニットの背面側と前記制御ユニットとを着脱自在であり、前記制御ユニットには、その外部との接続のための外部コネクタが接続自在であり、前記制御ユニットが前記表示ユニットの背面側に固定された状態において、前記外部コネクタの挿抜方向は、前記表示ユニットの背面が延びる方向であり、前記接続部は、前記制御ユニットが前記表示ユニットの背面側に対して離間又は接近するように回動自在に、且つ、前記外部コネクタが径方向外側に配置した状態で前記外部コネクタを回転自在に、接続する。
【発明の効果】
（【００１１】以降は省略されています）
