公開番号2025165103
公報種別公開特許公報(A)
公開日2025-11-04
出願番号2024068982
出願日2024-04-22
発明の名称加熱装置、定着装置、画像形成装置
出願人株式会社リコー
代理人個人,個人,個人
主分類G03G 15/20 20060101AFI20251027BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】本発明では、保持部材の傾きを抑制することを課題とする。
【解決手段】定着ベルト21と、接触式のサーミスタ27と、サーミスタ27を保持するサーミスタホルダ29と、方向Xに延びるハーネス270と、サーミスタホルダ29を介してサーミスタ27を均熱板24の側へ付勢する付勢バネ31と、を備えた定着装置20であって、サーミスタホルダ29は、方向Yに並んで設けられ、方向Zにわたって設けられる一対の支持部29bと、それぞれの支持部29bによって支持され、方向Yにわたって設けられる一対の被支持部29cと、一対の支持部29bおよび一対の被支持部29cによって囲まれ、ハーネス270を配線する配線空間29dとを有し、一対の被支持部29cの間に、方向Xにわたって設けられ、配線空間29dに連通するスリット29hを備えたことを特徴とする。
【選択図】図6
特許請求の範囲【請求項１】
回転部材と、
接触式の温度検知部材と、
前記温度検知部材を保持する保持部材と、
第１方向に延びる電線と、
前記保持部材を介して前記温度検知部材を被検知部材の側へ付勢する付勢部材と、を備えた加熱装置であって、
前記温度検知部材が付勢される方向およびその反対方向で、前記第１方向に交差する方向を第２方向、前記第１方向に直交する方向で、前記第２方向に交差する方向を第３方向とすると、
前記保持部材は、前記第３方向に並んで設けられ、前記第２方向にわたって設けられる一対の支持部と、それぞれの前記支持部によって支持され、前記第３方向にわたって設けられる一対の被支持部と、一対の前記支持部および一対の前記被支持部によって囲まれ、前記電線を配線する配線空間とを有し、
一対の前記被支持部の間に、前記第１方向にわたって設けられ、前記配線空間に連通するスリットを備えたことを特徴とする加熱装置。
続きを表示（約 650 文字）【請求項２】
前記スリットの延在方向が、前記第１方向に対して傾斜している請求項１記載の加熱装置。
【請求項３】
前記スリットが蛇行して設けられる請求項１記載の加熱装置。
【請求項４】
前記保持部材に前記付勢部材が取り付けられ、
前記付勢部材を前記保持部材に取り付けない状態で、前記スリットの幅が前記電線の径よりも大きい請求項１記載の加熱装置。
【請求項５】
前記スリットの幅が前記電線の径よりも小さい請求項１記載の加熱装置。
【請求項６】
前記付勢部材はコイルバネであり、
前記保持部材は、前記被支持部に設けられ、前記付勢部材を取り付ける一対の付勢部材取付部を有し、
前記付勢部材を前記付勢部材取付部に取り付けない状態で、前記付勢部材取付部の外径が、前記付勢部材の内径よりも大きく設けられる請求項１記載の加熱装置。
【請求項７】
前記付勢部材を前記付勢部材取付部に取り付けない状態で、前記スリットの幅が前記電線の径よりも大きく、
前記付勢部材を前記付勢部材取付部に取り付けた状態で、前記スリットの幅が前記電線の径よりも小さい請求項６記載の加熱装置。
【請求項８】
請求項１から７いずれか１項に記載の加熱装置を用いて記録媒体を加熱し、記録媒体上の画像を前記記録媒体に定着させる定着装置。
【請求項９】
請求項８記載の定着装置を備えた画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、加熱装置、定着装置および画像形成装置に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
加熱装置としての定着装置では、定着ベルト（回転部材）の温度を適切に制御するために、定着装置内の加熱体等に温度検知素子を接触させてその温度を検知する温度検知部材や温度検知部材を保持する保持部材、保持部材を介して温度検知部材を被検知部材側へ付勢する付勢部材などが設けられる。
【０００３】
保持部材には、定着装置内の他の温度検知部材に取り付けられる電線などを通すための配線空間が設けられる。
【０００４】
このような定着装置として、例えば特許文献１（特開２０１４－１８６３０８号公報）の定着装置は、図４３に示すように、温度センサ５００を保持するセンサ保持部材５０１を有する。センサ保持部材５０１と温度センサ５００との間に設けられた付勢部材５０３の付勢力が、センサ保持部材５０１を介して温度センサ５００を付勢し、温度センサ５００をヒータ５０４に押し当てている。これにより、温度センサ５００がヒータ５０４の温度を検知する。またヒータ５０４を保持するヒータ保持部材５０５は、溝形状の位置決め部５０５ａ１および５０５ｂ１が設けられた板状凸部５０５ａ、５０５ｂを有する。センサ保持部材５０１が、係合部分５０１ａ、５０１ｂを位置決め部５０５ａ１および５０５ｂ１に係合させることで、センサ保持部材５０１の図４３の上下方向の位置決めがなされる。温度センサ５００のケーブルは、板状凸部５０５ａ、５０５ｂの間を図４３の紙面垂直方向に通される。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
配線空間を設ける保持部材の構造によっては、付勢部材による付勢力によって保持部材が傾く。これにより、温度検知部材を被検知部材に正しく当接させることができず、温度検知部材の検知精度が悪化するという問題がある。
【０００６】
本発明では、保持部材の傾きを抑制することを課題とする。
【課題を解決するための手段】
【０００７】
上記の課題を解決するため、本発明は、回転部材と、接触式の温度検知部材と、前記温度検知部材を保持する保持部材と、第１方向に延びる電線と、前記保持部材を介して前記温度検知部材を被検知部材の側へ付勢する付勢部材と、を備えた加熱装置であって、前記温度検知部材が付勢される方向およびその反対方向で、前記第１方向に交差する方向を第２方向、前記第１方向に直交する方向で、前記第２方向に交差する方向を第３方向とすると、前記保持部材は、前記第３方向に並んで設けられ、前記第２方向にわたって設けられる一対の支持部と、それぞれの前記支持部によって支持され、前記第３方向にわたって設けられる一対の被支持部と、一対の前記支持部および一対の前記被支持部によって囲まれ、前記電線を配線する配線空間とを有し、一対の前記被支持部の間に、前記第１方向にわたって設けられ、前記配線空間に連通するスリットを備えたことを特徴とする。
【発明の効果】
【０００８】
本発明では、保持部材の傾きを抑制できる。
【図面の簡単な説明】
【０００９】
本発明の第一実施形態に係る画像形成装置の概略構成図である。
本発明の第一実施形態に係る定着装置の概略構成図である。

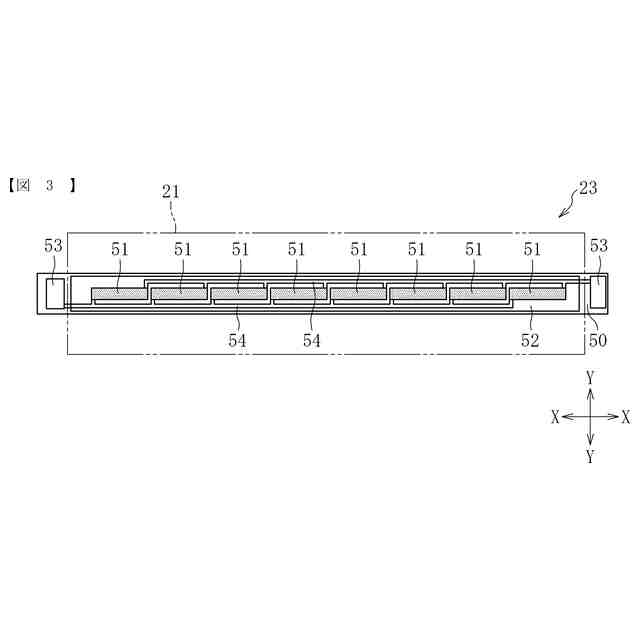

本発明の第一実施形態に係るヒータの平面図である。
本発明の第一実施形態に係るヒータの温度制御機構のブロック図である。

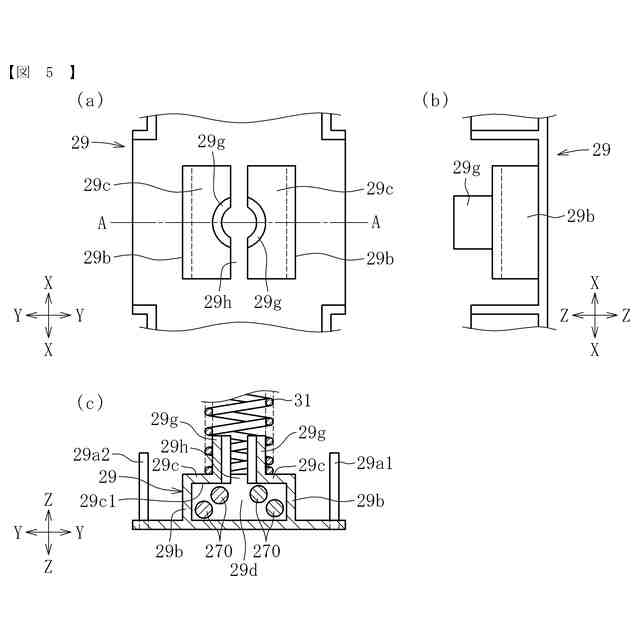

（ａ）～（ｃ）はサーミスタホルダの特に特にサーミスタを保持する部分を示す図で、（ａ）図は平面図、（ｂ）図は側面図、（ｃ）図は（ａ）図のＡ－Ａ線断面図である。

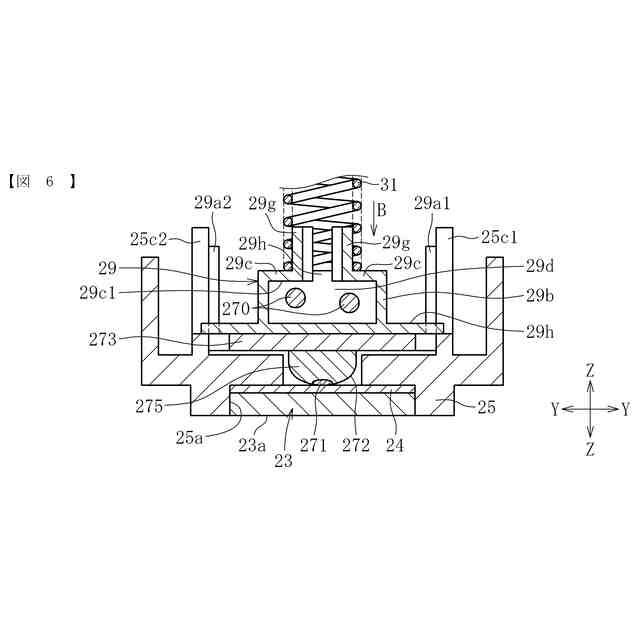

上記実施形態のサーミスタ、サーミスタホルダ、ヒータホルダを示す断面図である。
上記実施形態のサーミスタを示す図で、（ａ）図が平面図、（ｂ）図が背面図、（ｃ）図が側面図である。
ヒータホルダの背面側を示す斜視図である。
ヒータホルダにサーミスタを取り付けた状態の背面図である。
サーミスタホルダの斜視図である。
サーミスタホルダをヒータホルダに取り付けた状態の斜視図である。
サーミスタホルダをヒータホルダに取り付けた状態の背面図である。
サーミスタホルダと付勢バネを示す断面図である。
スリットの変形例を示す平面図である。
スリットの別の変形例を示す平面図である。
抵抗発熱体の変形例を示す図である。
抵抗発熱体の他の変形例を示す図である。
弾性層を有しない定着ベルトの断面図である。
本発明を適用可能な他の定着装置の構成を示す図である。
本発明を適用可能な別の定着装置の構成を示す図である。
本発明を適用可能なさらに別の定着装置の構成を示す図である。
本発明を適用可能なさらに別の定着装置の構成を示す図である。
本発明を適用可能なさらに別の定着装置の構成を示す図である。
本発明を適用可能な他の画像形成装置の構成を示す図である。
図２４に示される定着装置の構成を示す図である。
図２５に示されるヒータの平面図である。
図２５に示されるヒータ、均熱板及びヒータホルダの斜視図である。
図２５に示されるヒータホルダに対するコネクタの取付方法を示す図である。
図２５に示される温度センサの配置を示す図である。
図２８に示されるフランジの溝部を示す図である。
均熱板の他の配置例を示す図である。
均熱板のさらに別の配置例を示す図である。
ヒータの拡大分割領域を示す図である。
本発明を適用可能なさらに別の定着装置の構成を示す図である。
図３４に示されるヒータ、第一均熱板、第二均熱板、ヒータホルダの斜視図である。
第一均熱板及び第二均熱板の配置を示す図である。
第一均熱板及び第二均熱板の他の配置例を示す図である。
第二均熱板のさらに別の配置例を示す図である。
第一均熱板とヒータホルダとの間に隙間を設けた例を示す図である。
グラフェンの原子結晶構造を示す図である。
グラファイトの原子結晶構造を示す図である。
本発明を適用可能なさらに別の定着装置の構成を示す図である。
従来の定着装置の断面図である。
【発明を実施するための形態】
【００１０】
以下、本発明に係る実施の形態について、図面を参照して説明する。なお、各図中、同一又は相当する部分には同一の符号を付しており、その重複説明は適宜に簡略化ないし省略する。以下、本発明の一実施形態に係る加熱装置として、画像形成装置に設けられた定着装置を説明する。
（【００１１】以降は省略されています）
