公開番号2025086722
公報種別公開特許公報(A)
公開日2025-06-09
出願番号2023200945
出願日2023-11-28
発明の名称締付工具用アタッチメント及び工具システム
出願人パナソニック株式会社
代理人弁理士法人北斗特許事務所
主分類B25B 21/00 20060101AFI20250602BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】締付工具と接続するだけで、締付作業のトレーサビリティの実現に寄与できる締付工具用アタッチメントを提供する。
【解決手段】締付工具用アタッチメント1は、本体接続部とシャフトと計測部14と通信部15と制御部16と電源部17とを備える。本体接続部は、対象物の締め付けを行う締付工具2の工具本体と接続する。シャフトは、締付工具2の工具先端の動きと連動する。計測部14は、シャフトの締付トルクを計測する計測動作を行う。通信部15は、計測部14が計測した締付トルクの計測値を外部機器3に送信する送信動作を行う。制御部16は、計測動作を制御する計測制御動作及び送信動作を制御する送信制御動作を行う。電源部17は、計測部14、通信部15及び制御部16に電力EP1を供給する給電動作を行う。
【選択図】図4
特許請求の範囲【請求項１】
対象物の締め付けを行う締付工具の工具本体と接続する本体接続部と、
前記締付工具の工具先端の動きと連動するシャフトと、
前記シャフトの締付トルクを計測する計測動作を行う計測部と、
前記計測部が計測した前記締付トルクの計測値を外部機器に送信する送信動作を行う通信部と、
前記計測動作を制御する計測制御動作及び前記送信動作を制御する送信制御動作を行う制御部と、
前記計測部、前記通信部及び前記制御部に電力を供給する給電動作を行う電源部と、を備える、
締付工具用アタッチメント。
続きを表示（約 1,200 文字）【請求項２】
前記締付工具の工具先端と接続する先端接続部を更に備え、
前記先端接続部が前記工具先端と接続することで、前記シャフトは前記工具先端と連動する、
請求項１に記載の締付工具用アタッチメント。
【請求項３】
前記シャフト、前記電源部、前記計測部、前記通信部及び前記制御部を収容する筐体、を更に備える、
請求項１に記載の締付工具用アタッチメント。
【請求項４】
前記筐体は、前記本体接続部を有する、
請求項３に記載の締付工具用アタッチメント。
【請求項５】
前記制御部は、プロセッサと、前記プロセッサを前記制御部として動作させるためのプログラムを格納するメモリと、を有する制御基板によって実現される、
請求項１に記載の締付工具用アタッチメント。
【請求項６】
前記制御部は、前記電源部の前記給電動作を条件に基づいて制御する給電制御動作を更に実行し、
前記通信部は、前記条件に関する情報を前記外部機器から受信する受信動作を更に行う、
請求項１に記載の締付工具用アタッチメント。
【請求項７】
前記条件は、前記給電動作の停止に関する停止条件を含み、
前記制御部は、前記停止条件に基づいて前記給電動作の少なくとも一部を停止させる停止制御動作を更に行う、
請求項６に記載の締付工具用アタッチメント。
【請求項８】
前記停止条件は、前記計測値が前記締付トルクの上限値に達したという前記条件を含み、
前記受信動作は、前記上限値を前記外部機器から受信する動作を含み、
前記制御部は、前記計測値が前記上限値に達した場合に前記停止制御動作を行う、
請求項７に記載の締付工具用アタッチメント。
【請求項９】
前記給電動作は、
前記計測部への給電を行う第１給電動作と、
前記通信部への給電を行う第２給電動作と、
前記制御部への給電を行う第３給電動作と、を含み、
前記停止制御動作は、
前記第１給電動作と、前記第２給電動作の少なくとも一部と、を停止させ、かつ
前記第３給電動作を継続させる動作である、
請求項７に記載の締付工具用アタッチメント。
【請求項１０】
前記第２給電動作は、前記送信動作のための送信用電力の前記給電動作と前記受信動作のための受信用電力の前記給電動作とを含み、
前記停止制御動作は、
前記第１給電動作と、前記第２給電動作のうち前記送信用電力の前記給電動作と、を停止させ、かつ
前記第２給電動作のうち前記受信用電力の前記給電動作と、前記第３給電動作と、を継続させる動作である、
請求項９に記載の締付工具用アタッチメント。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、締付工具用アタッチメント及び工具システムに関し、より詳細には、締付工具に接続する締付工具用アタッチメント、及び締付工具用アタッチメントを備える工具システムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、衝撃力を発生させる衝撃力発生部と、衝撃力によって回転する出力軸と、出力軸に加わるトルクを測定する第１測定部と、出力軸の円周方向の加速度及び角速度を測定する第２測定部と、第１測定部によるトルクの測定値並びに第２測定部による加速度の測定値及び角速度の測定値を用いて締付トルクを求めるトルク演算部と、を備えるインパクト回転工具が記載されている。このインパクト回転工具は、本体及び本体に着脱自在に取り付けられるケースを備え、本体は衝撃力発生部を、ケースは第１測定部、第２測定部及びトルク演算部を、それぞれ収納している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－６６６２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載のインパクト回転工具では、ケースを本体に装着することで、締付トルクをより正確に測定する機能が追加される。
【０００５】
近年、締付工具での締付作業について、トレーサビリティ、すなわち締付工具での締付作業を追跡できる能力、の実現が求められている。
【０００６】
本開示の目的は、締付工具と接続するだけで、締付作業のトレーサビリティの実現に寄与できる締付工具用アタッチメント、及びそのような締付工具用アタッチメントを備える工具システムを提供することである。
【課題を解決するための手段】
【０００７】
本開示の一態様に係る締付工具用アタッチメントは、本体接続部とシャフトと計測部と通信部と制御部と電源部とを備える。前記本体接続部は、対象物の締め付けを行う締付工具の工具先端と接続する。前記シャフトは、前記締付工具の工具先端の動きと連動する。前記計測部は、前記シャフトの締付トルクを計測する計測動作を行う。前記通信部は、前記計測部が計測した前記締付トルクの計測値を外部機器に送信する送信動作を行う。前記制御部は、前記計測動作を制御する計測制御動作及び前記送信動作を制御する送信制御動作を行う。前記電源部は、前記計測部、前記通信部及び前記制御部に電力を供給する給電動作を行う。
【０００８】
本開示の一態様に係る工具システムは、前記締付工具用アタッチメントと前記締付工具とを備える。
【発明の効果】
【０００９】
本開示の締付工具用アタッチメント及び工具システムは、締付工具と接続するだけで、締付作業のトレーサビリティの実現に寄与できるという効果がある。
【図面の簡単な説明】
【００１０】

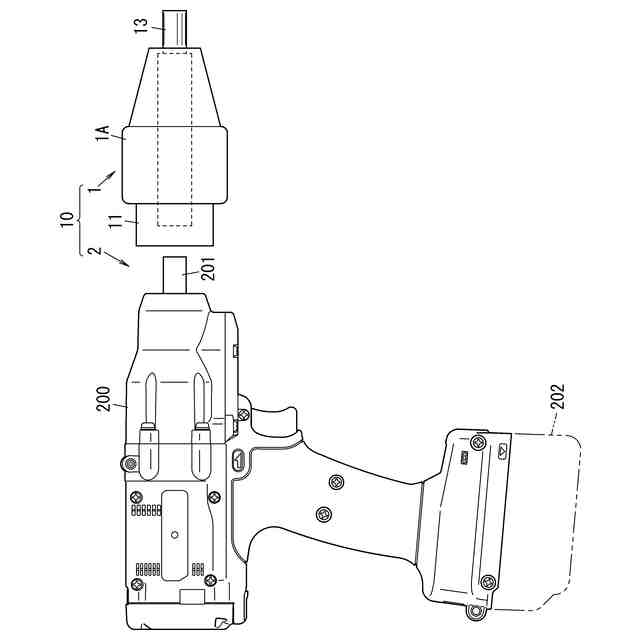

図１は、本開示の実施形態に係る工具システムの、締付工具用アタッチメントが締付工具と接続されていない非接続状態での外観、を示す外観図である。

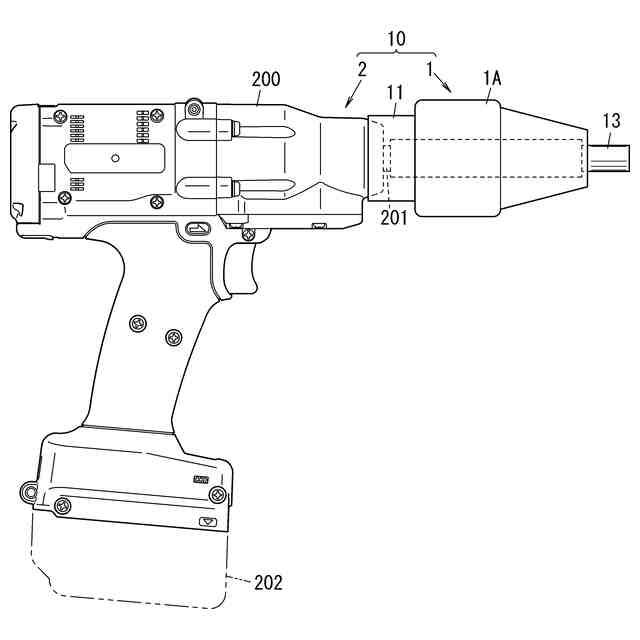

図２は、同上の工具システムの、締付工具用アタッチメントが締付工具と接続されている接続状態での外観、を示す外観図である。

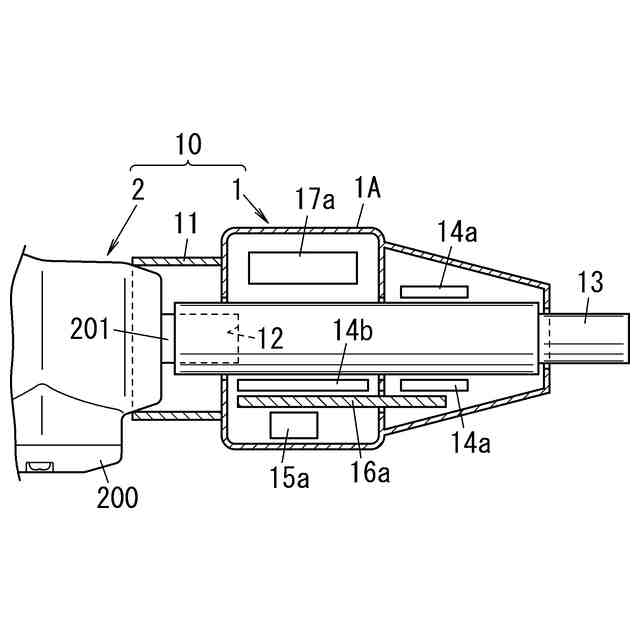

図３は、接続状態にある同上の工具システムにおいて、締付工具用アタッチメントの断面を模式的に示す断面図である。

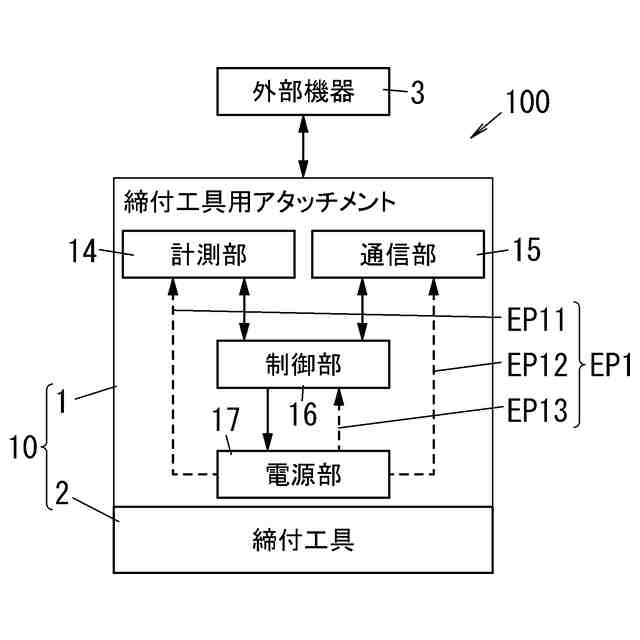

図４は、接続状態にある同上の工具システムと外部機器とを含むトレーサビリティシステムのブロック図である。

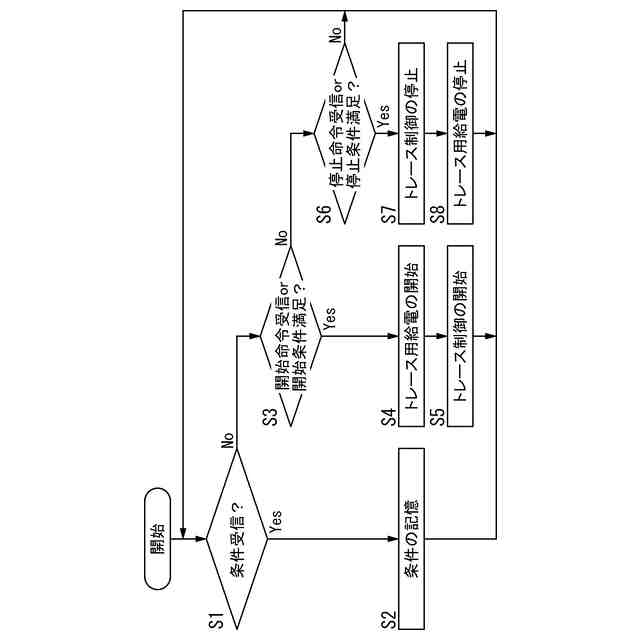

図５は、同上の締付工具用アタッチメントが備える制御部の動作を説明するフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
