公開番号2025103000
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2025063459,2024568797
出願日2025-04-08,2024-11-01
発明の名称積層型電子部品
出願人京セラ株式会社
代理人個人
主分類H01G 4/30 20060101AFI20250701BHJP(基本的電気素子)
要約【課題】外部電極に突部が形成される蓋然性を低減する積層セラミックコンデンサ等の積層型電子部品を提供する。
【解決手段】積層型電子部品1において、有効部11は、D3方向に交互に積層されている誘電体層7及び内部電極9を有する。カバー13は、有効部に対してD3方向の+D3側から重なっている。下地電極16は、カバーに+D3側から重なっている。有効部は、積層方向に交差するD1方向の-D1側及び+D1側のうち+D3側に面している端面を有している。複数の内部電極は、それぞれ上記端面から露出する露出縁部を有し、カバーの+D3側の面のうち-D1側の領域に位置している。下地電極の-D1側の第1端面及びカバーの-D1の第2端面は、傾斜面を構成している。傾斜面は、下地電極の全厚み及びカバーの全厚みに亘って、+D3側ほど+D1に位置するようにD3方向に対して傾斜する連続面である。
【選択図】図3
特許請求の範囲【請求項１】
積層方向に交互に積層されている誘電体層及び内部電極を有している有効部と、
前記有効部に対して前記積層方向の第１側及び第２側のうち前記第１側から重なっている第１カバーと、
前記第１カバーに前記第１側から重なっている第１下地電極と、
を有しており、
前記有効部は、前記積層方向に交差する第１方向の第３側及び第４側のうち前記第３側に面している端面を有しており、
複数の前記内部電極は、それぞれ前記端面から露出する露出縁部を有している２以上の前記内部電極を含んでおり、
前記第１下地電極は、前記第１カバーの前記第１側の面のうち前記第３側の領域に位置しており、
前記第１下地電極の前記第３側の第１端面及び前記第１カバーの前記第３側の第２端面は、傾斜面を構成しており、
前記傾斜面は、前記第１下地電極の全厚み及び前記第１カバーの全厚みに亘って、前記第１側ほど前記第４側に位置する向きで前記積層方向に対して傾斜する連続面である
積層型電子部品。
続きを表示（約 1,100 文字）【請求項２】
複数の前記露出縁部の少なくとも一部は、前記第１方向における位置が互いに異なっている
請求項１に記載の積層型電子部品。
【請求項３】
複数の前記露出縁部のうち最も前記第４側に位置するものの位置を最奥位置と称するとき、前記第１下地電極の前記第３側の縁部は、前記最奥位置と同じ位置、または前記最奥位置よりも前記第４側に位置している
請求項１に記載の積層型電子部品。
【請求項４】
前記有効部に対して前記第２側から重なっている第２カバーと、
前記第２カバーに対して前記第２側から重なっている第２下地電極と、
を有しており、
前記第１下地電極の前記第１側の面から前記第２下地電極の前記第２側の面までの厚さが０．２ｍｍ以下である
請求項１に記載の積層型電子部品。
【請求項５】
前記有効部に対して前記第２側から重なっている第２カバーと、
前記第２カバーに対して前記第２側から重なっている第２下地電極と、
を有しており、
前記第１カバー及び前記第１下地電極の合計厚さが、前記第１下地電極の前記第１側の面から前記第２下地電極の前記第２側の面までの厚さの１０％以上である
請求項１に記載の積層型電子部品。
【請求項６】
前記第１下地電極の厚さが前記第１カバーの厚さの１／２以下である
請求項１に記載の積層型電子部品。
【請求項７】
前記端面は、前記第４側へ凹む凹状部を有しており、
複数の前記露出縁部の少なくとも一部は、前記凹状部に位置することによって前記第１方向の位置が互いに異なっている
請求項１に記載の積層型電子部品。
【請求項８】
前記端面は、前記第３側へ膨らむ凸状部を有しており、
複数の前記露出縁部の少なくとも一部は、前記凸状部に位置することによって前記第１方向の位置が互いに異なっている
請求項１に記載の積層型電子部品。
【請求項９】
前記第１下地電極に対して前記第１側から重なっているとともに前記端面に重なって前記露出縁部に接している外部電極を更に有している
請求項１に記載の積層型電子部品。
【請求項１０】
前記第１カバーは、
前記積層方向に積層された複数の絶縁層と、
前記複数の絶縁層の間に位置しているダミー電極と、を有している
請求項１に記載の積層型電子部品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、積層セラミックコンデンサ等の積層型電子部品に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
積層型電子部品として、例えば、積層セラミックコンデンサが知られている（例えば下記特許文献１及び２）。積層セラミックコンデンサは、例えば、コンデンサとしての機能を直接的に担う本体部と、コンデンサを回路基板等に実装するための外部電極とを有している。本体部は、交互に積層された誘電体層と平板状の内部電極とを有している。内部電極の縁部は、本体部の側面（積層方向に沿う面）から露出している。外部電極は、例えば、金属層によって構成されており、本体部の側面を覆うとともに、本体部の上面及び下面のうち側面に近い領域を覆っている。
【０００３】
特許文献１では、本体部の側面が凹状に形成されたコンデンサを開示している。特許文献２では、本体部の側面、上面及び下面に下地電極を設け、めっきによって下地電極上に金属を析出させ、これにより外部電極を形成している。
【先行技術文献】
【特許文献】
【０００４】
特開２０００－４９０３２号公報
特開２０２３－１３４２１号公報
【発明の概要】
【０００５】
本開示の一態様に係る積層型電子部品は、有効部と、第１カバーと、第１下地電極と、を有している。前記有効部は、積層方向に交互に積層されている誘電体層及び内部電極を有している。前記第１カバーは、前記有効部に対して前記積層方向の第１側及び第２側のうち前記第１側から重なっている。前記第１下地電極は、前記第１カバーに前記第１側から重なっている。前記有効部は、前記積層方向に交差する第１方向の第３側及び第４側のうち前記第３側に面している端面を有している。複数の前記内部電極は、それぞれ前記端面から露出する露出縁部を有している２以上の前記内部電極を含んでいる。前記第１下地電極は、前記第１カバーの前記第１側の面のうち前記第３側の領域に位置している。
【０００６】
一例において、前記第１下地電極の前記第３側の第１端面及び前記第１カバーの前記第３側の第２端面は、傾斜面を構成している。前記傾斜面は、前記第１下地電極の全厚み及び前記第１カバーの全厚みに亘って、前記第１側ほど前記第４側に位置するように前記積層方向に対して傾斜する連続面である。
【図面の簡単な説明】
【０００７】

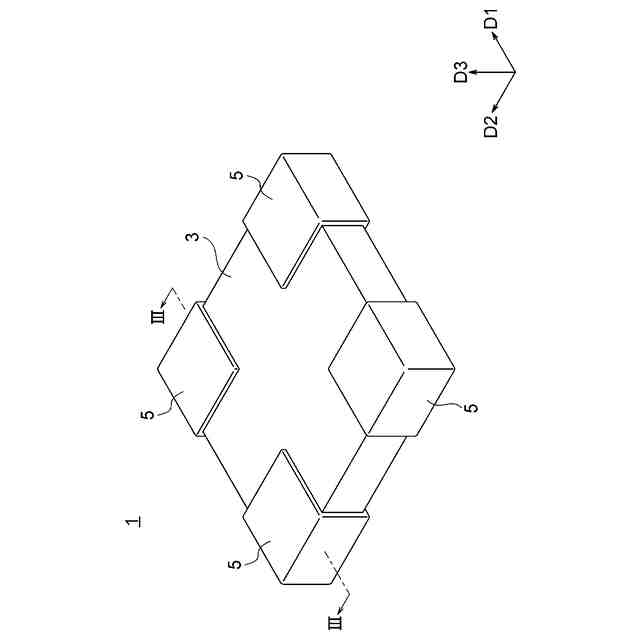

第１実施形態に係るコンデンサを示す斜視図。

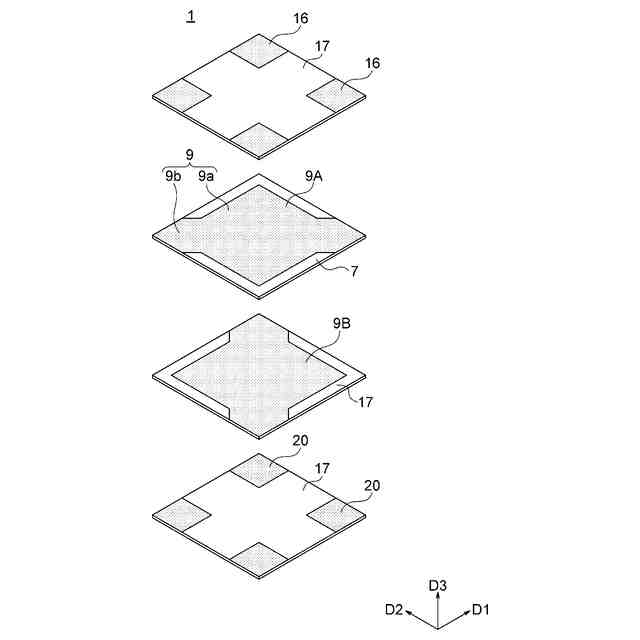

図１のコンデンサの模式的な分解斜視図。

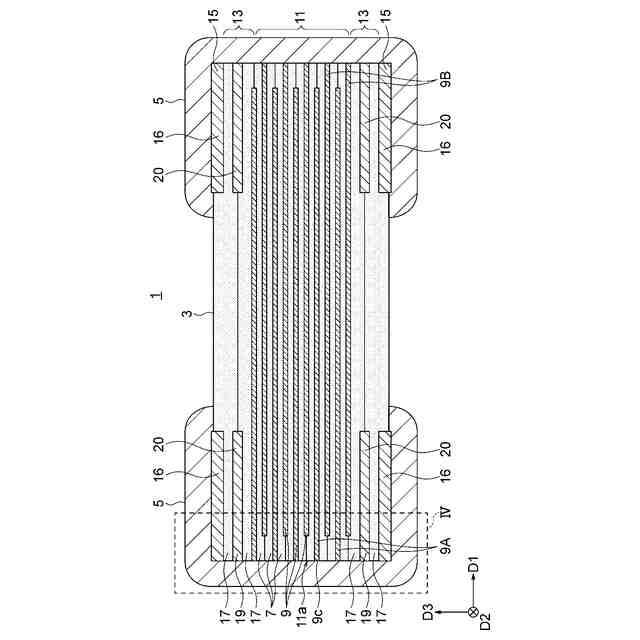

図１のIII－III線における断面図。

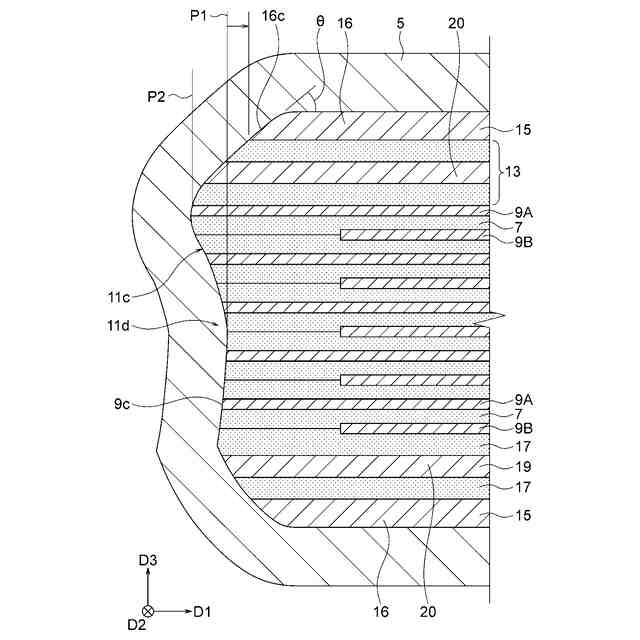

図３の領域IVの拡大図。

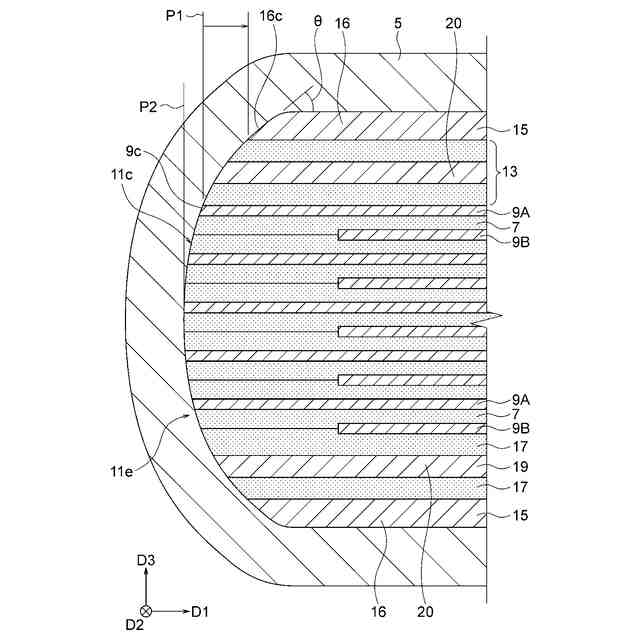

コンデンサの側面の他の例を示す断面図。

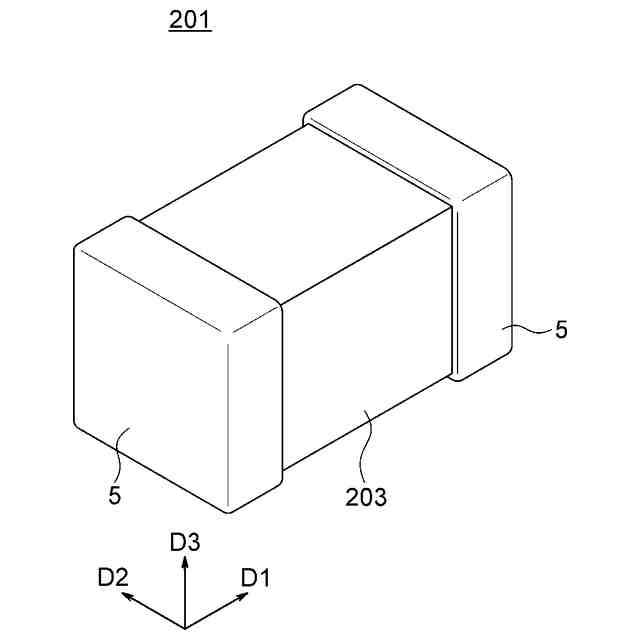

第２実施形態に係るコンデンサを示す斜視図。

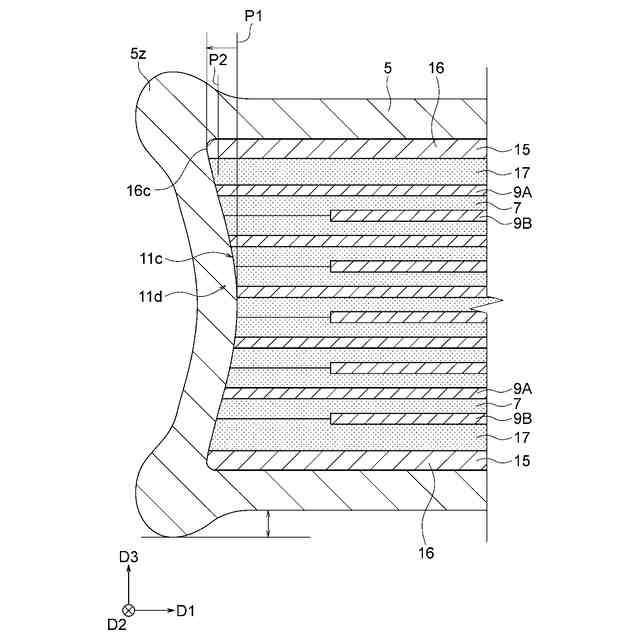

比較例に係るコンデンサの側面を示す断面図。
【発明を実施するための形態】
【０００８】
以下、本開示に係る実施形態について、図面を参照して説明する。なお、以下の説明で用いられる図は模式的なものである。従って、例えば、図面上の寸法比率等は現実のものとは必ずしも一致していない。また、寸法比率等が図面同士で一致しないこともある。特定の形状及び／又は寸法等が誇張されたり、細部が省略されたりすることがある。ただし、上記は、実際の形状及び／又は寸法が図面の通りとされたり、図面から形状及び／又は寸法の特徴が抽出されたりしてもよいことを否定するものではない。
【０００９】
相対的に後に説明される態様については、基本的に、相対的に先に説明される態様との相違点についてのみ述べる。特に言及が無い事項については、先に説明される態様と同様とされたり、先に説明される態様から類推されたりしてよい。異なる態様同士で互いに対応する構成要素については、便宜上、相違点があっても、同一の符号を用いることがある。
【００１０】
以下の説明において、「矩形」（又は矩形状）、「正方形」（又は正方形状）及び「長方形」（又は長方形状）というとき、その角部は、上記の形状の概念が成立する範囲で、曲面等によって面取りがなされていても構わない。例えば、２辺が成す角部は、２辺のうち短い方の長さの１／５以下、１／１０以下又は１／２０以下の長さで面取りがなされていても構わない。なお、微視的に見たときに、製造の精度（誤差）に起因して角部が丸くなっていてもよいことは当然である。他の多角形等についても同様である。
（【００１１】以降は省略されています）
