公開番号2025111788
公報種別公開特許公報(A)
公開日2025-07-30
出願番号2025076673,2023149891
出願日2025-05-02,2016-05-27
発明の名称液体吐出ヘッド、および記録装置
出願人京セラ株式会社
代理人個人
主分類B41J 2/14 20060101AFI20250723BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】第2流路部材に供給された液体が、貫通孔を通じて加圧室に安定的に流入すること
【解決手段】液体吐出ヘッドは、第1流路部材と、第2流路部材と、加圧部材とを備える。第1流路部材は、第1面、前記第1面とは反対側の第2面、第1面に開口している複数の吐出孔、供給流路、該供給流路および複数の吐出孔に通じている複数の加圧室、回収流路を有している。第2流路部材は、第2面に重なっており、供給流路に液体を供給するとともに回収流路から液体を回収し、樹脂を用いて構成されている。複数の加圧室は、第2面に沿って複数の列を成している。加圧部材は、複数の列に亘って、かつ、各列内の2以上の加圧室に亘って、第2面に重なっている。第2流路部材は、第1流路部材の第2面側の第3面に、複数の列に亘って、かつ、各列内の2以上の加圧室に亘って広がっている凹部を有し、凹部に加圧部材が位置している。
【選択図】図4
特許請求の範囲【請求項１】
第１面、前記第１面とは反対側の第２面、前記第１面に開口している複数の吐出孔、供給流路、前記供給流路および前記複数の吐出孔に通じている複数の加圧室、回収流路、を有している第１流路部材と、
前記第２面に重なっており、前記供給流路に液体を供給するとともに前記回収流路から前記液体を回収し、樹脂を用いて構成されている第２流路部材と、
加圧部材と、
を備え、
前記複数の加圧室は、前記第２面に沿って複数の列を成しており、
前記加圧部材は、前記複数の列に亘って、かつ、各列内の２以上の加圧室に亘って、前記第２面に重なっており、
前記第２流路部材は、前記第１流路部材の前記第２面側の第３面に、前記複数の列に亘って、かつ、各列内の２以上の加圧室に亘って広がっている凹部を有し、前記凹部に前記加圧部材が位置しており、
前記第２流路部材は、
前記供給流路につながり、前記第２面に沿って延びている第１統合流路と、
前記回収流路につながり、前記第２面に沿って延びている第２統合流路と、を有しており、
平面視において、前記第１統合流路及び前記第２統合流路が互いに重なっていない
液体吐出ヘッド。
続きを表示（約 2,400 文字）【請求項２】
第１面、前記第１面とは反対側の第２面、前記第１面に開口している複数の吐出孔、供給流路、前記供給流路および前記複数の吐出孔に通じている複数の加圧室、回収流路、を有している第１流路部材と、
前記第２面に重なっており、前記供給流路に液体を供給するとともに前記回収流路から前記液体を回収し、樹脂を用いて構成されている第２流路部材と、
加圧部材と、
を備え、
前記複数の加圧室は、前記第２面に沿って複数の列を成しており、
前記加圧部材は、前記複数の列に亘って、かつ、各列内の２以上の加圧室に亘って、前記第２面に重なっており、
前記第２流路部材は、前記第１流路部材の前記第２面側の第３面に、前記複数の列に亘って、かつ、各列内の２以上の加圧室に亘って広がっている凹部を有し、前記凹部に前記加圧部材が位置しており、
前記第１流路部材は、前記供給流路から前記複数の加圧室に前記液体を供給する複数の第１個別流路と、前記複数の加圧室から前記回収流路に前記液体を回収する複数の第２個別流路と、をさらに有している、
液体吐出ヘッド。
【請求項３】
第１面、前記第１面とは反対側の第２面、前記第１面に開口している複数の吐出孔、供給流路、前記供給流路および前記複数の吐出孔に通じている複数の加圧室、回収流路、を有している第１流路部材と、
前記第２面に重なっており、前記供給流路に液体を供給するとともに前記回収流路から前記液体を回収し、樹脂を用いて構成されている第２流路部材と、
加圧部材と、
を備え、
前記複数の加圧室は、前記第２面に沿って複数の列を成しており、
前記加圧部材は、前記複数の列に亘って、かつ、各列内の２以上の加圧室に亘って、前記第２面に重なっており、
前記第２流路部材は、前記第１流路部材の前記第２面側の第３面に、前記複数の列に亘って、かつ、各列内の２以上の加圧室に亘って広がっている凹部を有し、前記凹部に前記加圧部材が位置しており、
前記第２流路部材は射出成型されており、
前記第２流路部材は、
前記供給流路につながり、前記第２面に沿って延びている第１統合流路と、
前記回収流路につながり、前記第２面に沿って延びている第２統合流路と、を有しており、
前記第２流路部材において、前記第１統合流路を構成している部分、前記第２統合流路を構成している部分及び前記凹部を構成している部分が、一体的に射出成型されている、
液体吐出ヘッド。
【請求項４】
前記第１流路部材は金属または合金を含む、請求項１～３のいずれか１項に記載の液体吐出ヘッド。
【請求項５】
前記第１流路部材と前記第２流路部材とは異なる材料を含む、請求項１～４のいずれか１項に記載の液体吐出ヘッド。
【請求項６】
前記第１流路部材は互いに積層された複数のプレートを含む、請求項１～５のいずれか１項に記載の液体吐出ヘッド。
【請求項７】
前記第１流路部材と前記第２流路部材とは接着されている、請求項１～６のいずれか１項に記載の液体吐出ヘッド。
【請求項８】
第１面、前記第１面とは反対側の第２面、前記第１面に開口している複数の吐出孔、供給流路、前記供給流路および前記複数の吐出孔に通じている複数の加圧室、回収流路、を有している第１流路部材と、
前記第２面に重なっており、前記供給流路に液体を供給するとともに前記回収流路から前記液体を回収し、樹脂を用いて構成されている第２流路部材と、
を備え、
前記第２流路部材は、前記第１流路部材の側から見て、長手方向及び短手方向を有しており、
前記第２流路部材は、
前記長手方向に延びており、前記供給流路に前記液体を供給する第１統合流路と、
前記短手方向において前記第１統合流路と並び、前記長手方向に延びているスリット状の貫通孔と、
前記貫通孔に対して前記第１統合流路とは反対側の位置にて前記第１流路部材の側に開口している凹部と、を有しており、
前記第１統合流路と前記貫通孔との間の隔壁の幅と、前記貫通孔と前記凹部との間の隔壁の幅とが等しい
液体吐出ヘッド。
【請求項９】
第１面、前記第１面とは反対側の第２面、前記第１面に開口している複数の吐出孔、供給流路、前記供給流路および前記複数の吐出孔に通じている複数の加圧室、回収流路、を有している第１流路部材と、
前記第２面に重なっており、前記供給流路に液体を供給するとともに前記回収流路から前記液体を回収し、樹脂を用いて構成されている第２流路部材と、
を備え、
前記第２流路部材は、前記第１流路部材の側から見て、長手方向及び短手方向を有しており、
前記第２流路部材は、
前記長手方向に延びているスリット状の貫通孔と、
前記第１流路部材の側に開口しており、前記貫通孔に対して隔壁を介して前記短手方向に並んでおり、前記長手方向の長さが前記短手方向の長さよりも長い第１凹部と、
前記第１凹部に対して前記長手方向の両側の位置にて前記第１流路部材の側に開口しており、前記長手方向の長さが前記第１凹部の前記長手方向の長さよりも短く、深さが前記第１凹部の深さよりも深い、２つの第２凹部と、を有している
液体吐出ヘッド。
【請求項１０】
請求項１～９のいずれか１項に記載の液体吐出ヘッドと、
記録媒体を前記液体吐出ヘッドに対して搬送する搬送部と、
前記液体吐出ヘッドを制御する制御部と、
を備える記録装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、液体吐出ヘッド、および記録装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、印刷用ヘッドとして、記録媒体上に液体を吐出することによって、各種の印刷を行なう液体吐出ヘッドが知られている。このような液体吐出ヘッドとして、第１面、第１面に設けられた複数の吐出孔、複数の吐出孔にそれぞれ連通している複数の加圧室、および第１面の反対側に位置している第２面を有する第１流路部材と、第２面上に設けられた加圧部材と、第３面、第３面の反対側に位置している第４面、第４面から突出する隆起部、および隆起部に設けられた第１貫通孔を有する第２流路部材と、を備えるものが知られている。それにより、第２流路部材に供給された液体が、第１貫通孔を通じて内部に流入することを抑制している（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１６２１９２号公報
【発明の概要】
【０００４】
本開示の液体吐出ヘッドは、第１面、前記第１面に設けられた複数の吐出孔、複数の前記吐出孔にそれぞれ連通している複数の加圧室、および前記第１面の反対側に位置している第２面を有する第１流路部材と、前記第２面上に設けられた加圧部材と、前記第２面のうち前記加圧部材が配置されていない領域に接合されている第３面、および前記複数の加圧室に通じる貫通孔を有する第２流路部材と、前記第２流路部材に対して前記第３面とは反対側に載置される筐体と、を備え、前記貫通孔は、前記第２流路部材の、前記第３面とは反対側かつ前記筐体の外側にて開口している。
【０００５】
本開示の記録装置は、前記液体吐出ヘッドと、記録媒体を前記液体吐出ヘッドに対して搬送する搬送部と、前記液体吐出ヘッドを制御する制御部を備えていることを特徴とする。
【図面の簡単な説明】
【０００６】

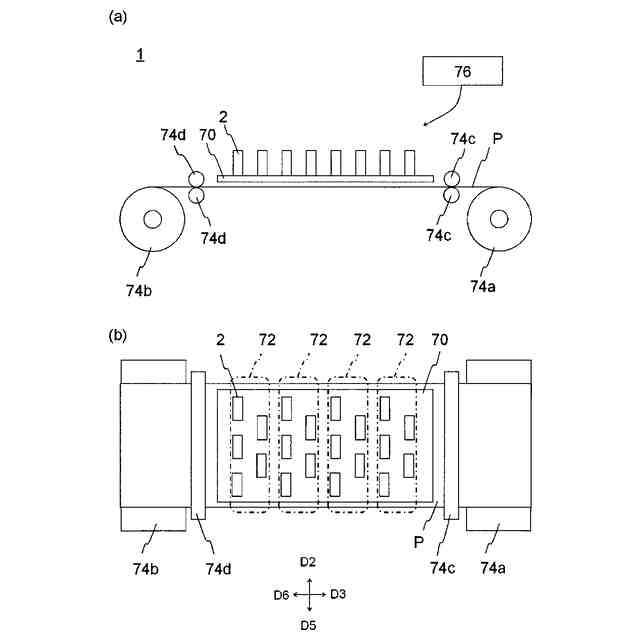

（ａ）は第１の実施形態に係る液体吐出ヘッドを含む記録装置を概略的に示す側面図、（ｂ）（ａ）に示す記録装置を概略的に示す平面図である。
第１の実施形態に係る液体吐出ヘッドの分解斜視図である。

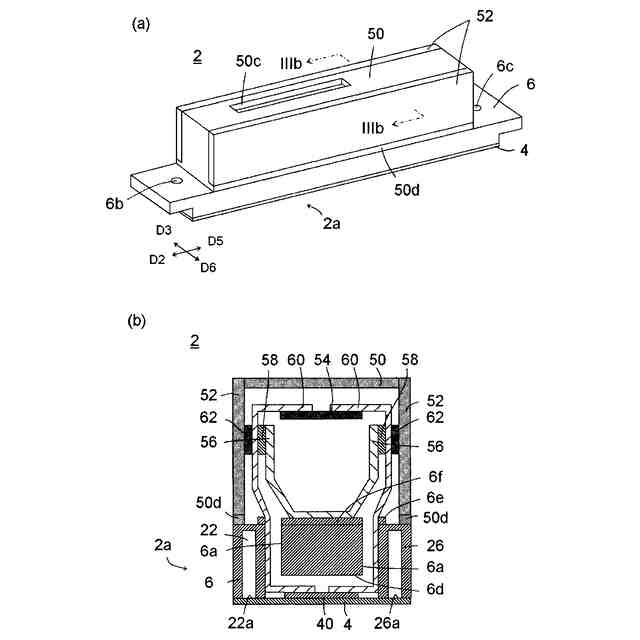

（ａ）は図２の液体吐出ヘッドの斜視図、（ｂ）は図３（ａ）のＩＩＩｂ―ＩＩＩｂ断面図である。

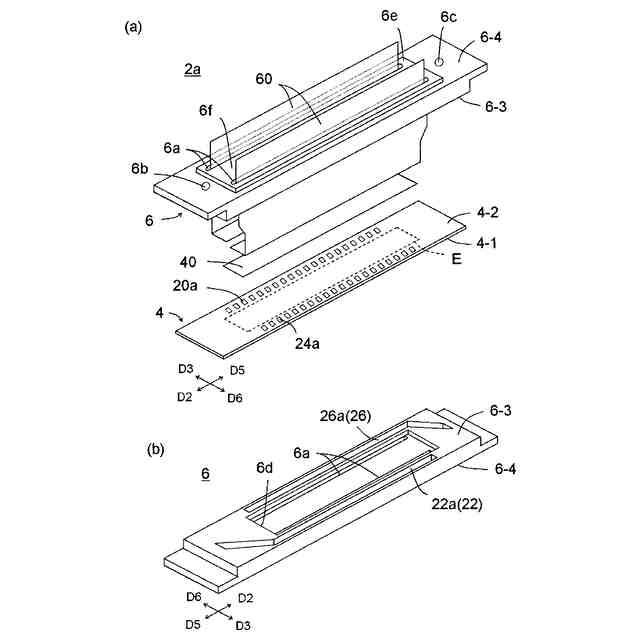

（ａ）はヘッド本体の分解斜視図、（ｂ）は第２流路部材を第３面側から見た斜視図である。

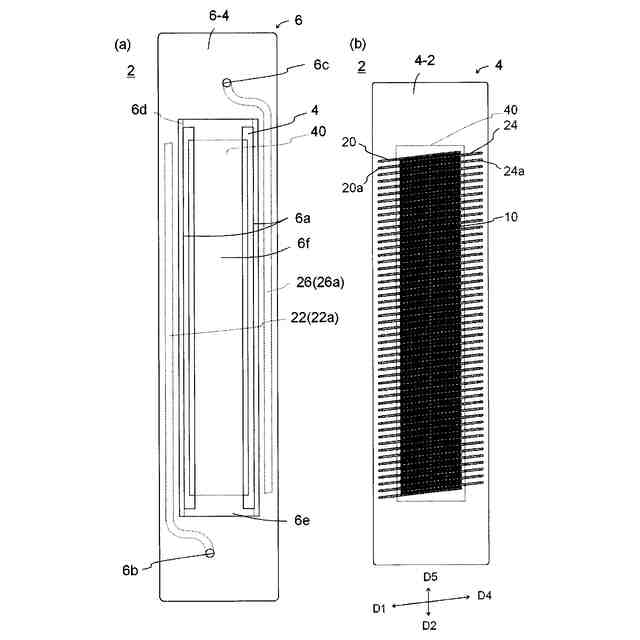

（ａ）は第２流路部材およびアクチュエータ基板の平面図、（ｂ）は第１流路部材およびアクチュエータ基板の底面図である。

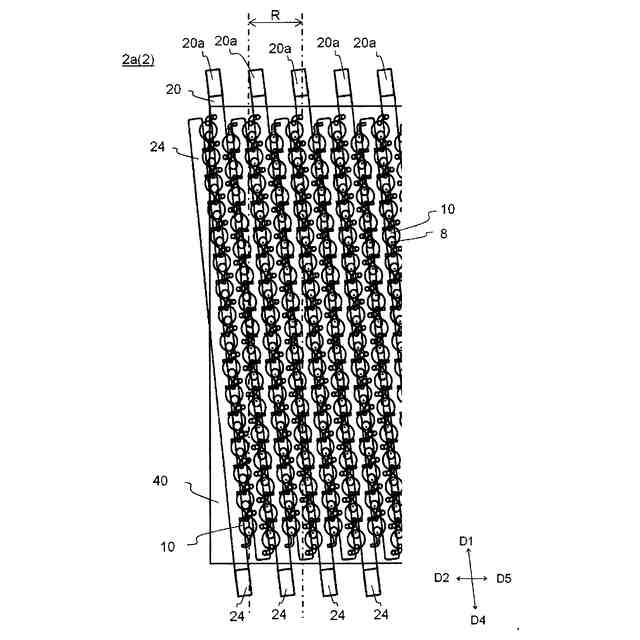

図５の一部を拡大して示す平面図である。
（ａ）は図６の一部を拡大して示す平面図、（ｂ）は図７（ａ）のＶＩＩｂ－ＶＩＩｂ線断面図である。
（ａ）は第２流路部材の平面図、（ｂ）は拡大して示す液体吐出ヘッドの断面図である。

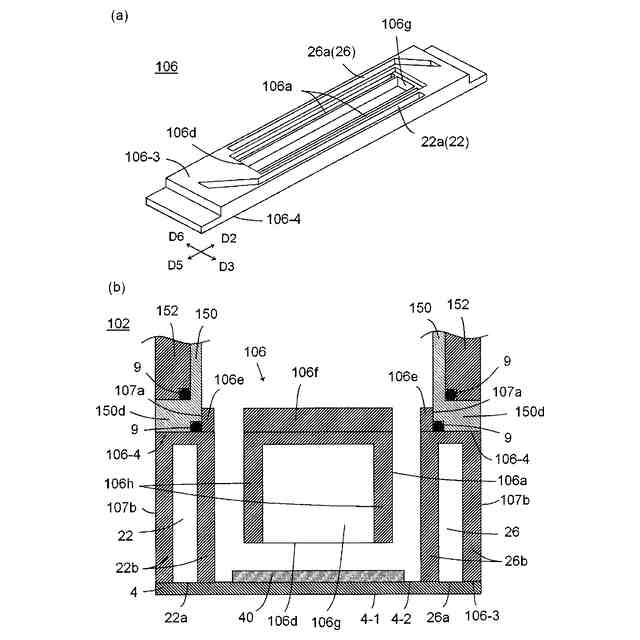

第２の実施形態に係る液体吐出ヘッドを示すもので、（ａ）は第２流路部材を第３面側から見た斜視図、（ｂ）は第２の実施形態に係る液体吐出ヘッドの一部を拡大して示す断面図である。
第３の実施形態に係る液体吐出ヘッドを示すもので、第２流路部材の第３面側から見た斜視図である。
（ａ）は第３の実施形態に係る液体吐出ヘッドの一部を拡大して示す平面図、（ｂ）は図１１（ａ）のＸＩｂ－ＸＩｂ線断面図である。
【発明を実施するための形態】
【０００７】
＜第１の実施形態＞
図１を用いて、第１の実施形態に係る液体吐出ヘッド２を含むカラーインクジェットプリンタ１（以下、プリンタ１と称する）について説明する。図面には、第１方向Ｄ１、第２方向Ｄ２、第３方向Ｄ３、第４方向Ｄ４、第５方向Ｄ５、および第６方向Ｄ６を図示している。第１方向Ｄ１は、第１共通流路２０および第２共通流路２４の延びる方向の一方側であり、第４方向Ｄ４は、第１共通流路２０および第２共通流路２４の延びる方向の他方側である。第２方向Ｄ２は、第１統合流路２２および第２統合流路２６の延びる方向の一方側であり、第５方向Ｄ５は、第１統合流路２２および第２統合流路２６の延びる方向の他方側である。第３方向Ｄ３は、第１統合流路２２および第２統合流路２６の延びる方向に直交する方向の一方側であり、第６方向Ｄ６は、第１統合流路２２および第２統合流路２６の延びる方向に直交する方向の他方側である。
【０００８】
プリンタ１は、記録媒体Ｐを搬送ローラ７４ａから搬送ローラ７４ｂへと搬送することにより、記録媒体Ｐを液体吐出ヘッド２に対して相対的に移動させる。制御部７６は、画像や文字のデータに基づいて、液体吐出ヘッド２を制御して、記録媒体Ｐに向けて液体を吐出させ、記録媒体Ｐに液滴を着弾させて、記録媒体Ｐに印刷を行なう。
【０００９】
本実施形態では、液体吐出ヘッド２はプリンタ１に対して固定されており、プリンタ１はいわゆるラインプリンタとなっている。記録装置の他の実施形態としては、いわゆるシリアルプリンタが挙げられる。
【００１０】
プリンタ１には、記録媒体Ｐとほぼ平行になるように平板状のヘッド搭載フレーム７０が固定されている。ヘッド搭載フレーム７０には２０個の孔（不図示）が設けられており、２０個の液体吐出ヘッド２がそれぞれの孔に搭載されている。５つの液体吐出ヘッド２は、１つのヘッド群７２を構成しており、プリンタ１は、４つのヘッド群７２を有している。
（【００１１】以降は省略されています）
