公開番号2025100076
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023217173
出願日2023-12-22
発明の名称ズームレンズ及び撮像装置
出願人株式会社タムロン
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類G02B 15/20 20060101AFI20250626BHJP(光学)
要約【課題】高い光学性能と製品の小型化の両立を実現したズームレンズ及び撮像装置を提供する。
【解決手段】物体側から順に、正の屈折力を有する第1レンズ群(G1)、負の屈折力を有する第2レンズ群(G2)、及び正の屈折力を有する後群からなり、前記後群は、物体側から順に、正の屈折力を有する中間レンズ群M1と、正の屈折力を有する中間レンズ群M2と、を有し、特定の式で表される特定の光学特性を有する。

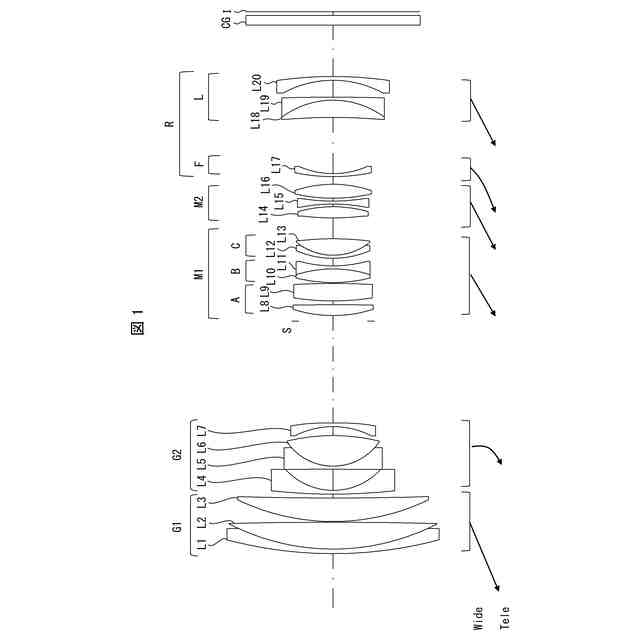

【選択図】図1
特許請求の範囲【請求項１】
複数のレンズ群を有するズームレンズであって、

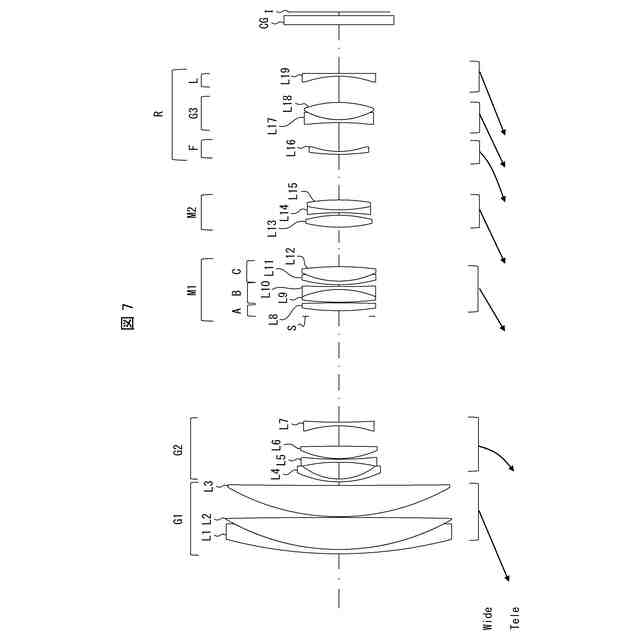

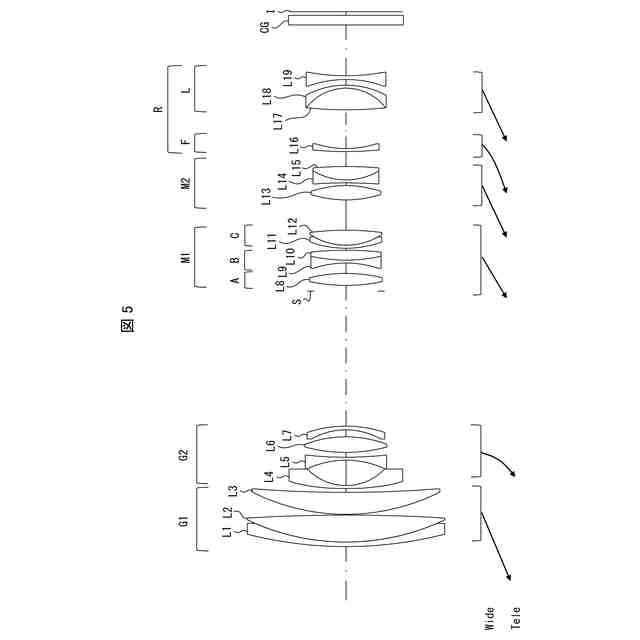

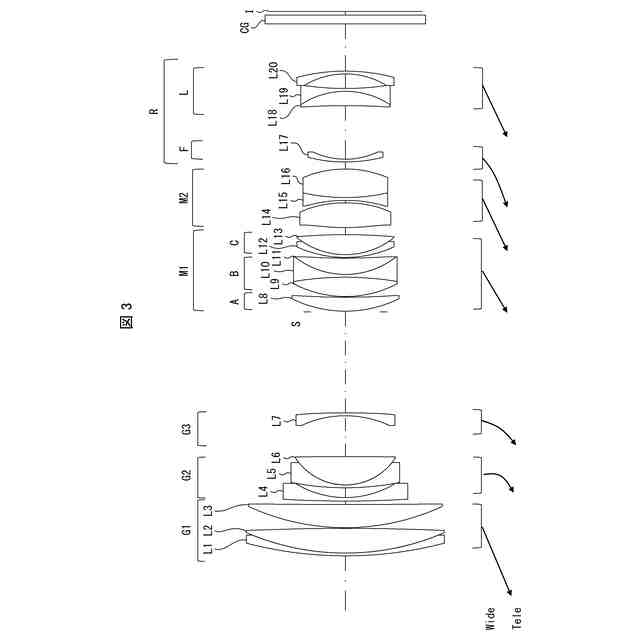

物体側から順に、正の屈折力を有する第１レンズ群、負の屈折力を有する第２レンズ群、及びレンズ群の集合であり、全体で正の屈折力を有する後群からなり、
前記後群は、物体側から順に、正の屈折力を有する中間レンズ群Ｍ１と、正の屈折力を有する中間レンズ群Ｍ２と、を有し、
広角端から望遠端への変倍に際し、隣り合うレンズ群の間隔が変化するように構成されており、
前記中間レンズ群Ｍ１は、物体側から順に、レンズの集合であり、正の屈折力を有するＡ群と、レンズの集合であり、負の屈折力を有するＢ群と、レンズの集合であり、正の屈折力を有するＣ群と、を有し、
以下の条件Ａまたは条件Ｂをさらに満たすズームレンズ。
（条件Ａ）
前記中間レンズ群Ｍ１及び前記中間レンズ群Ｍ２のいずれかに含まれる少なくとも１枚のレンズが前記ズームレンズの光軸に交差する方向に動く防振レンズであり、
かつ、前記後群の内、最も像面側のレンズ群をレンズ群Ｌとするとき、以下の式（１）及び（２）を満たす。
－１０００＜βｍ１ｗ＜０．００・・・（１）
－５．００＜ｍＬ／ｆｗ＜－０．０１・・・（２）
但し、
βｍ１ｗ：広角端における無限遠合焦時の前記中間レンズ群Ｍ１の横倍率
ｍＬ：物体側から像面側への移動距離を正としたときの、広角端から望遠端への変倍時の前記レンズ群Ｌの移動距離
ｆｗ：広角端における前記ズームレンズの焦点距離
（条件Ｂ）
前記中間レンズ群Ｍ１及び前記中間レンズ群Ｍ１よりも像面側のレンズ群に含まれる少なくとも１枚のレンズが前記ズームレンズの光軸に交差する方向に動く防振レンズであり、
かつ、以下の式（３）及び（４）を満たす。
０．２０＜Ｌｔ／ｆｔ＜１．３０・・・（３）
０．１０＜ｆＣ／ｆＭ１＜９．５０・・・（４）
但し、
Ｌｔ：望遠端における前記ズームレンズの全長
ｆｔ：望遠端における前記ズームレンズの焦点距離
ｆＣ：前記Ｃ群の焦点距離
ｆＭ１：前記中間レンズ群Ｍ１の焦点距離
続きを表示（約 1,200 文字）【請求項２】
前記条件Ａにおいて、以下の式（５）をさらに満たす、請求項１に記載のズームレンズ。
０．１０＜Ｌｔ／ｆｔ＜３．００・・・（５）
但し、
Ｌｔ：望遠端における前記ズームレンズの全長
ｆｔ：望遠端における前記ズームレンズの焦点距離
【請求項３】
前記条件Ａにおいて、以下の式（６）をさらに満たす、請求項１に記載のズームレンズ。
０．１０＜ｆＣ／ｆＭ１＜２０．００・・・（６）
但し、
ｆＣ：前記Ｃ群の焦点距離
ｆＭ１：前記中間レンズ群Ｍ１の焦点距離
【請求項４】
前記条件Ｂにおいて、以下の式（７）をさらに満たす、請求項１に記載のズームレンズ。
－１０００＜βｍ１ｗ＜０．００・・・（７）
但し、
βｍ１ｗ：広角端における無限遠合焦時の前記中間レンズ群Ｍ１の横倍率
【請求項５】
前記条件Ｂにおいて、最も像面側のレンズ群をレンズ群Ｌとするとき、以下の式（８）を満たす、請求項１に記載のズームレンズ。
－５．００＜ｍＬ／ｆｗ＜－０．０１・・・（８）
但し、
ｍＬ：物体側から像面側への移動距離を正としたときの、広角端から望遠端への変倍時の前記レンズ群Ｌの移動距離
ｆｗ：広角端における前記ズームレンズの焦点距離
【請求項６】
以下の式（９）を満たす、請求項１に記載のズームレンズ。
０．１０＜ｆ１／ｆｗ＜１０．００・・・（９）
但し、
ｆ１：前記第１レンズ群の焦点距離
ｆｗ：広角端における前記ズームレンズの焦点距離
【請求項７】
以下の式（１０）を満たす、請求項１に記載のズームレンズ。
０．９０＜βｍ１ｔ／βｍ１ｗ＜１０．００・・・（１０）
但し、
βｍ１ｗ：広角端における無限遠合焦時の前記中間レンズ群Ｍ１の横倍率
βｍ１ｔ：望遠端における無限遠合焦時の前記中間レンズ群Ｍ１の横倍率
【請求項８】
前記Ｃ群は、前記防振レンズである、請求項１に記載のズームレンズ。
【請求項９】
以下の式（１１）を満たす、請求項８に記載のズームレンズ。
０．５０＜（１－βｃｔ）×βｃｒｔ＜６．００・・・（１１）
但し、
βｃｔ：望遠端における無限遠合焦時の前記Ｃ群の横倍率
βｃｒｔ：望遠端における無限遠合焦時の前記Ｃ群より像面側のレンズ群の合成横倍率
【請求項１０】
前記Ｃ群は、凸レンズを有し、以下の式（１２）を満たす、請求項８に記載のズームレンズ。
１．４０＜Ｎｄｐ＜１．７５・・・（１２）
但し、
Ｎｄｐ：前記Ｃ群が有する凸レンズのｄ線に対する屈折率
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ズームレンズ及び撮像装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
デジタルカメラやビデオカメラ等の固体撮像素子を用いた撮像装置において、固体撮像素子は近年高画素化が進んでいることにより、レンズ系は以前に比べ更なる高性能化が求められている。また、カメラの小型化に伴い、光学系にも小型化の要求が高まっている。
【０００３】
このような状況下、例えば、特許文献１～３には、ズームレンズの発明が開示されている。特許文献１は、いわゆる一眼レフ用標準ズームである、ズームレンズを開示している。特許文献２は、いわゆるミラーレス用高倍率ズームである、ズームレンズを開示している。特許文献３は、いわゆるミラーレス用大口径ズームである、ズームレンズを開示している。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－１９１４４５号公報
特開２０２０－０８６３０５号公報
特開２０２１－０３３０１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１及び２に開示のズームレンズは、いずれも、物体側から数えて３番目に配置されるレンズ群の倍率が正であり、物体側から数えて３番目に配置されるレンズ群の像面側に放出される光が発散光になり、物体側から数えて３番目に配置されるレンズ群の像面側に配置されるレンズが大きくなる。このため、特許文献１に記載のズームレンズは、製品の小径化が困難である。また、特許文献１及び２に記載のズームレンズは、変倍時の第４レンズ群の移動量も大きく、製品の小径化及び短縮の両方が困難である。
【０００６】
特許文献３に開示のズームレンズは、変倍時の物体側から数えて３番目に配置されるレンズ群が減倍であり、屈折力も弱く、各レンズ群の移動距離が大きい。このため、特許文献３に記載のズームレンズは、製品の小型化が困難である。
【０００７】
そこで、本件発明の課題は、変倍比が１０倍を超えるズームレンズにおいても、高い光学性能と、製品の小型化と、の両立を実現するズームレンズ及び撮像装置を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記の課題を解決するために、本発明の一態様に係るズームレンズは、複数のレンズ群を有するズームレンズであって、
物体側から順に、正の屈折力を有する第１レンズ群、負の屈折力を有する第２レンズ群、及びレンズ群の集合であり、全体で正の屈折力を有する後群からなり、
前記後群は、物体側から順に、正の屈折力を有する中間レンズ群Ｍ１と、正の屈折力を有する中間レンズ群Ｍ２と、を有し、
広角端から望遠端への変倍に際し、隣り合うレンズ群の間隔が変化するように構成されており、
前記中間レンズ群Ｍ１は、物体側から順に、レンズの集合であり、正の屈折力を有するＡ群と、レンズの集合であり、負の屈折力を有するＢ群と、レンズの集合であり、正の屈折力を有するＣ群と、を有し、
以下の条件Ａまたは条件Ｂをさらに満たす。
（条件Ａ）
前記中間レンズ群Ｍ１及び前記中間レンズ群Ｍ２のいずれかに含まれる少なくとも１枚のレンズが前記ズームレンズの光軸に交差する方向に動く防振レンズであり、
かつ、前記後群の内、最も像面側のレンズ群をレンズ群Ｌとするとき、以下の式（１）及び（２）を満たす。
－１０００＜βｍ１ｗ＜０．００・・・（１）
－５．００＜ｍＬ／ｆｗ＜－０．０１・・・（２）
但し、
βｍ１ｗ：広角端における無限遠合焦時の前記中間レンズ群Ｍ１の横倍率
ｍＬ：物体側から像面側への移動距離を正としたときの、広角端から望遠端への変倍時の前記レンズ群Ｌの移動距離
ｆｗ：広角端における前記ズームレンズの焦点距離
（条件Ｂ）
前記中間レンズ群Ｍ１及び前記中間レンズ群Ｍ１よりも像面側のレンズ群に含まれる少なくとも１枚のレンズが前記ズームレンズの光軸に交差する方向に動く防振レンズであり、
かつ、以下の式（３）及び（４）を満たす。
０．２０＜Ｌｔ／ｆｔ＜１．３０・・・（３）
０．１０＜ｆＣ／ｆＭ１＜９．５０・・・（４）
但し、
Ｌｔ：望遠端における前記ズームレンズの全長
ｆｔ：望遠端における前記ズームレンズの焦点距離
ｆＣ：前記Ｃ群の焦点距離
ｆＭ１：前記中間レンズ群Ｍ１の焦点距離
【０００９】
また、前記の課題を解決するために、本発明の一態様に係る撮像装置は、前記のズームレンズと、前記ズームレンズの像面側に、前記ズームレンズによって形成された光学像を電気的信号に変換する撮像素子と、を備える。
【発明の効果】
【００１０】
本発明の一態様によれば、変倍比が１０倍を超えるズームレンズにおいても、高い光学性能と製品の小型化の両立を実現したズームレンズ及び撮像装置を提供することができる。

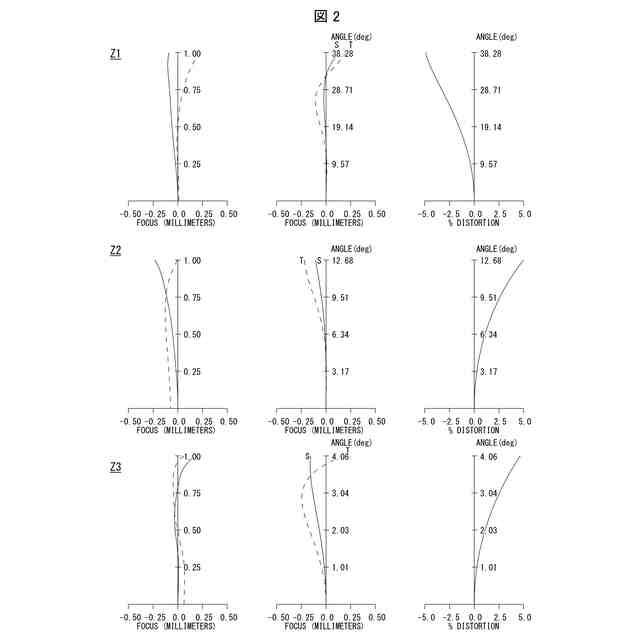

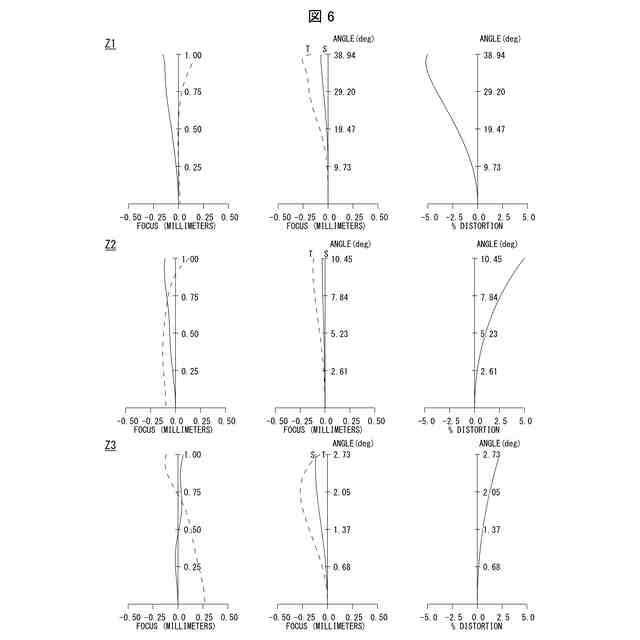

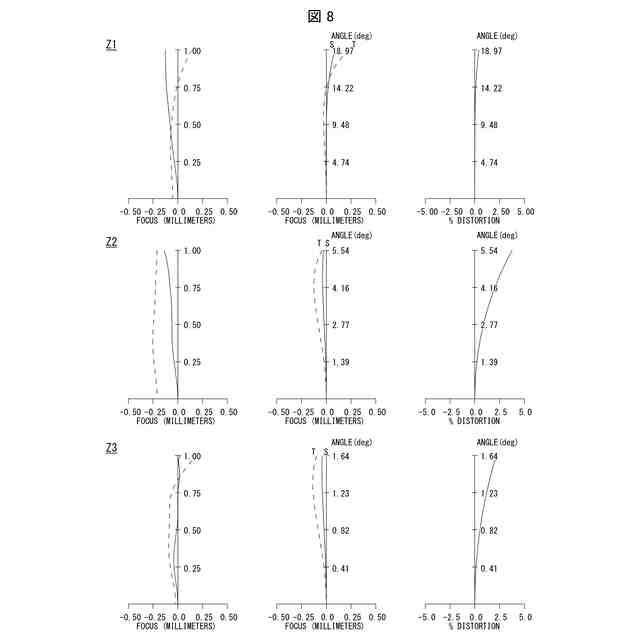

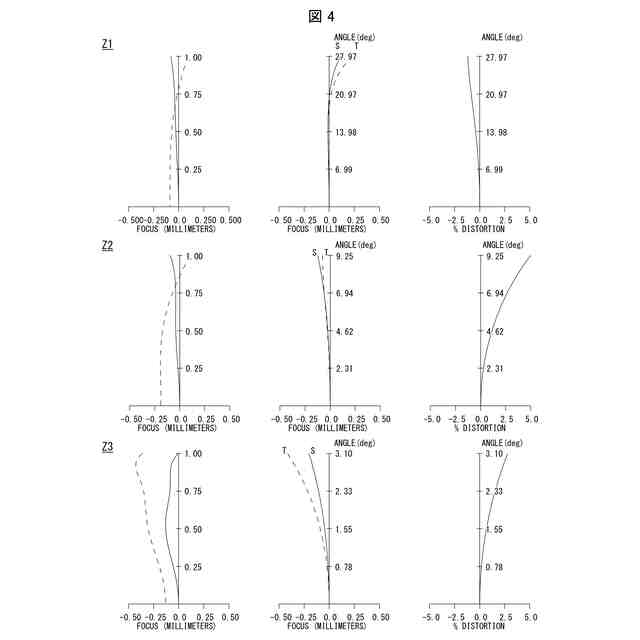

【図面の簡単な説明】
（【００１１】以降は省略されています）
