公開番号2025101295
公報種別公開特許公報(A)
公開日2025-07-07
出願番号2023218045
出願日2023-12-25
発明の名称作業機
出願人工機ホールディングス株式会社
代理人個人,個人
主分類B25F 5/00 20060101AFI20250630BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】暗所においていずれの駆動モードが選択されているかを容易に視認できる作業機を提供する。
【解決手段】操作パネル部85では、パネルシート90において駆動モードを示す複数の記号表示部のうち駆動モード選択ボタン142の操作により選択された駆動モードに対応するものが光る。プリズム88の導光部121が、モード点灯LED106の発する光をパネルシート90の記号表示部に導く。カバー89の隔壁部136が隣り合う導光部121の間を隔てる。透光性のある弾性体であるセパレータ87のボタン部112、113を介して、パネルシート90の駆動モード選択ボタン142及び照明モード選択ボタン143の操作が制御基板35上のタクタイルスイッチ102、103に伝達される。
【選択図】図2
特許請求の範囲【請求項１】
動力により作業を行うよう構成された作業部と、
前記作業部を複数の駆動モードのいずれかで制御するよう構成された制御部と、
前記作業部の駆動、停止を切り替えるよう構成された駆動操作部と、
前記複数の駆動モードの選択を切り替えるよう構成された駆動モード選択操作部と、
前記駆動モード選択操作部により選択された駆動モードを示すよう構成された駆動モード表示部と、
を備えた作業機であって、
前記駆動モード表示部は、互いに異なる記号が表された複数の記号表示部であって、各々の記号表示部が前記複数の駆動モードの少なくとも１つに対応する複数の記号表示部を有し、前記複数の記号表示部のうち前記駆動モード選択操作部により選択された駆動モードに対応する記号表示部が光るよう構成された、
ことを特徴とする作業機。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載の作業機であって、
前記複数の記号表示部の各々は、表示される記号として文字及び／又は図形を有する、
ことを特徴とする作業機。
【請求項３】
請求項１に記載の作業機であって、
前記駆動モード表示部は、前記複数の記号表示部の各々に対応して設けられた複数の発光部と、前記複数の発光部の各々が発する光を対応する前記記号表示部に導く複数の導光部と、を有する、
ことを特徴とする作業機。
【請求項４】
請求項３に記載の作業機であって、
前記複数の導光部は、前記複数の発光部に対向する位置において、互いに一体的に接続されている、
ことを特徴とする作業機。
【請求項５】
請求項３又は４に記載の作業機であって、
前記複数の導光部のうち互いに隣り合う２つの導光部の間を隔てる隔壁部を有する、
ことを特徴とする作業機。
【請求項６】
請求項５に記載の作業機であって、
前記複数の発光部を搭載した基板を備え、
前記複数の発光部の周囲を覆うカバーが前記基板に取り付けられ、
前記カバーが前記隔壁部を有する、
ことを特徴とする作業機。
【請求項７】
動力により作業を行うよう構成された作業部と、
前記作業部を制御するよう構成された制御部と、
前記作業部の駆動、停止を切り替えるよう構成された駆動操作部と、
複数のモードの選択を切り替えるよう構成されたモード選択操作部と、
を備えた作業機であって、
前記モード選択操作部は、
タクタイルスイッチと、
前記タクタイルスイッチの近傍に設けられた発光部と、
前記タクタイルスイッチを押すための操作ボタン部と、
前記操作ボタン部の表面と前記タクタイルスイッチとの間に介在して前記操作ボタン部の操作を前記タクタイルスイッチに伝達する透光性のある弾性体と、を有し、
前記発光部の発する光により前記操作ボタン部の表面が光るよう構成された、
ことを特徴とする作業機。
【請求項８】
請求項７に記載の作業機であって、
前記基板に対する前記タクタイルスイッチの高さが、前記基板に対する前記発光部の高さの２倍以内である、
ことを特徴とする作業機。
【請求項９】
請求項７又は８に記載の作業機であって、
前記操作ボタン部の表面に記号が表示される、
ことを特徴とする作業機。
【請求項１０】
請求項７又は８に記載の作業機であって、
前記基板を収容したケースと、
前記ケースに充填されて前記基板を覆う封止材と、を備え、
前記弾性体は、前記タクタイルスイッチと前記発光部の周辺に前記封止材が入り込むことを防止する、
ことを特徴とする作業機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、複数の駆動モードを備えた作業機に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、複数の駆動モードを備えた作業機の例として、複数の駆動モードのうちいずれの駆動モードで作業を行うかを選択するための駆動モード選択スイッチを備えた電動工具が開示されている。
【０００３】
特許文献２には、複数の駆動モードを備えた作業機の例として、複数の駆動モードのうちいずれの駆動モードで作業を行うか選択するための駆動モード選択スイッチを備え、駆動モード選択スイッチが発光するよう構成された電動工具が開示されている。
【先行技術文献】
【特許文献】
【０００４】
国際公開第2020/071275号
特開2018-008322号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、下記の課題１、２の少なくとも１つの解決を目的とする。
・課題１…暗所においていずれの駆動モードが選択されているかを容易に視認できる作業機を提供すること。
・課題２…暗所においてモードを選択するためのボタンの視認性を高めることの可能な作業機を提供すること。
【課題を解決するための手段】
【０００６】
本発明のある態様は、作業機である。この作業機は、
動力により作業を行うよう構成された作業部と、
前記作業部を複数の駆動モードのいずれかで制御するよう構成された制御部と、
前記作業部の駆動、停止を切り替えるよう構成された駆動操作部と、
前記複数の駆動モードの選択を切り替えるよう構成された駆動モード選択操作部と、
前記駆動モード選択操作部により選択された駆動モードを示すよう構成された駆動モード表示部と、
を備えた作業機であって、
前記駆動モード表示部は、互いに異なる記号が表された複数の記号表示部であって、各々の記号表示部が前記複数の駆動モードの少なくとも１つに対応する複数の記号表示部を有し、前記複数の記号表示部のうち前記駆動モード選択操作部により選択された駆動モードに対応する記号表示部が光るよう構成された、ことを特徴とする。
【０００７】
本発明の別の態様は、作業機である。この作業機は、
動力により作業を行うよう構成された作業部と、
前記作業部を制御するよう構成された制御部と、
前記作業部の駆動、停止を切り替えるよう構成された駆動操作部と、
複数のモードの選択を切り替えるよう構成されたモード選択操作部と、
を備えた作業機であって、
前記モード選択操作部は、
タクタイルスイッチと、
前記タクタイルスイッチの近傍に設けられた発光部と、
前記タクタイルスイッチを押すための操作ボタン部と、
前記操作ボタン部の表面と前記タクタイルスイッチとの間に介在して前記操作ボタン部の操作を前記タクタイルスイッチに伝達する透光性のある弾性体と、を有し、
前記発光部の発する光により前記操作ボタン部の表面が光るよう構成された、ことを特徴とする。
【０００８】
本発明は「電動作業機」や「電動工具」、「電気機器」等と表現されてもよく、そのように表現されたものも本発明の態様として有効である。
【発明の効果】
【０００９】
本発明によれば、上記の課題１、２の少なくとも１つを解決できる。
【図面の簡単な説明】
【００１０】

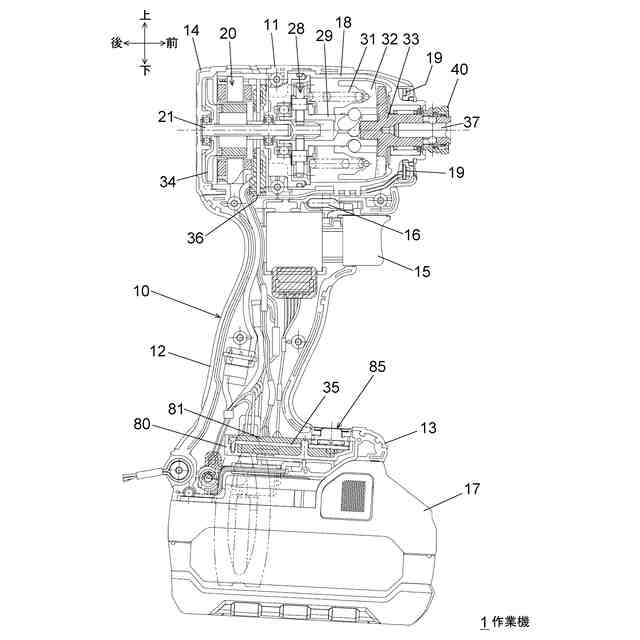

本発明の実施形態に係る作業機１の側断面図。

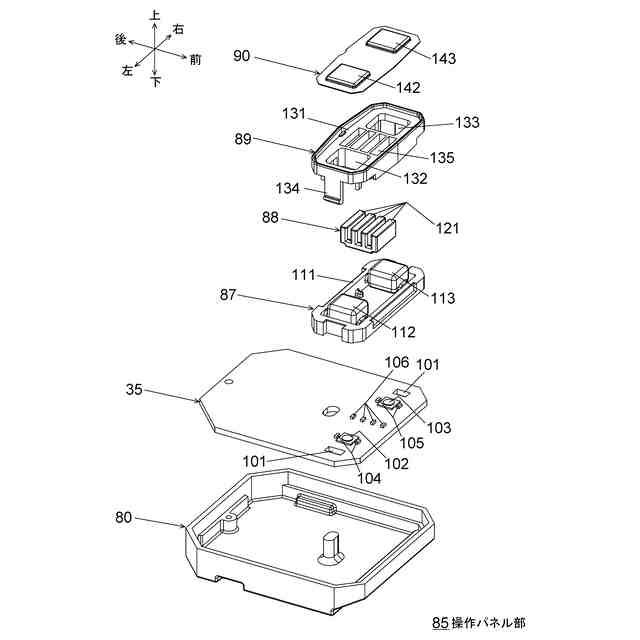

作業機１における操作パネル部８５の分解斜視図。

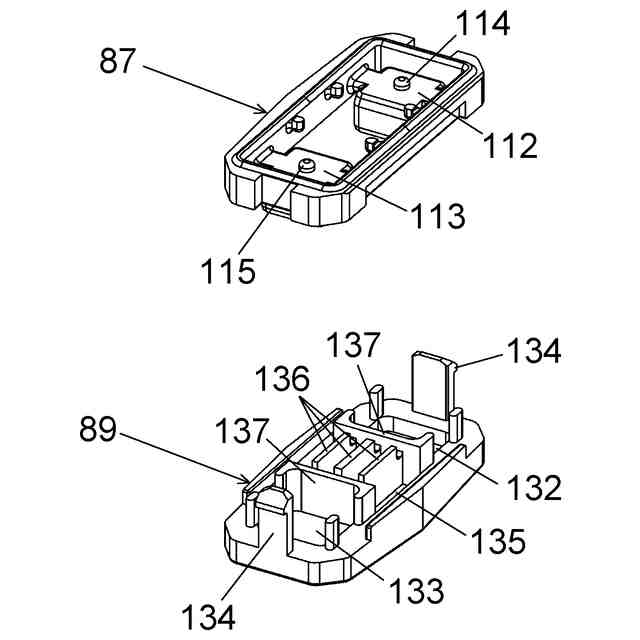

図２に示すセパレータ８７及びカバー８９を下方から見た分解斜視図。

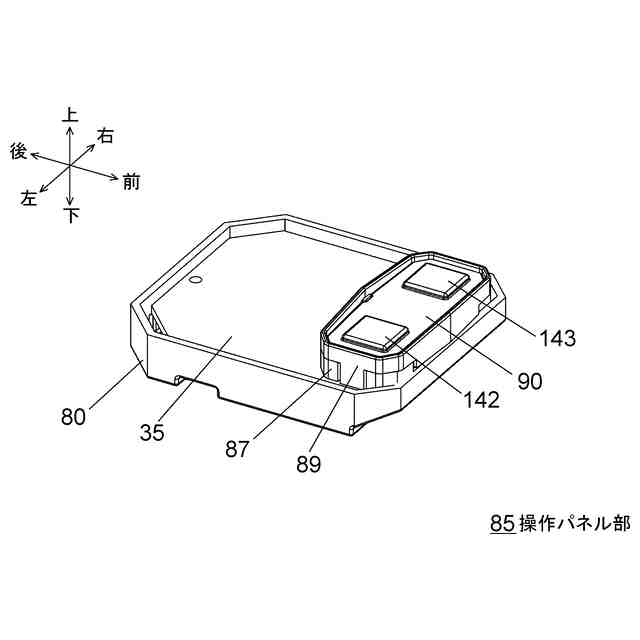

操作パネル部８５の斜視図。

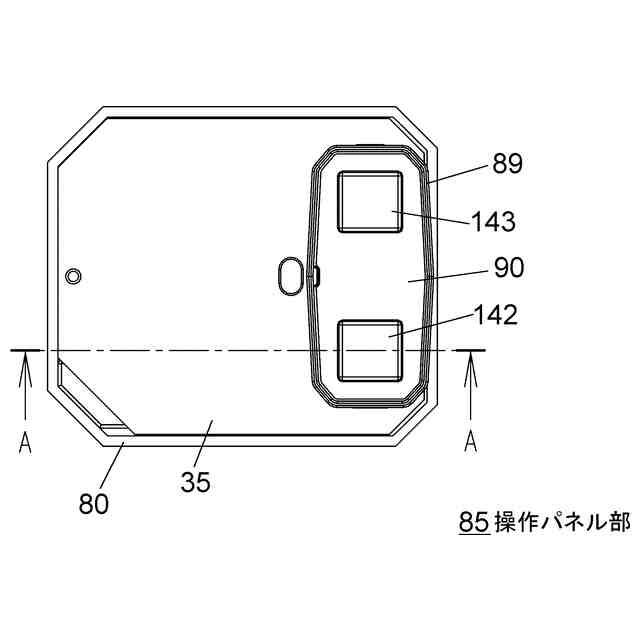

操作パネル部８５の平面図。

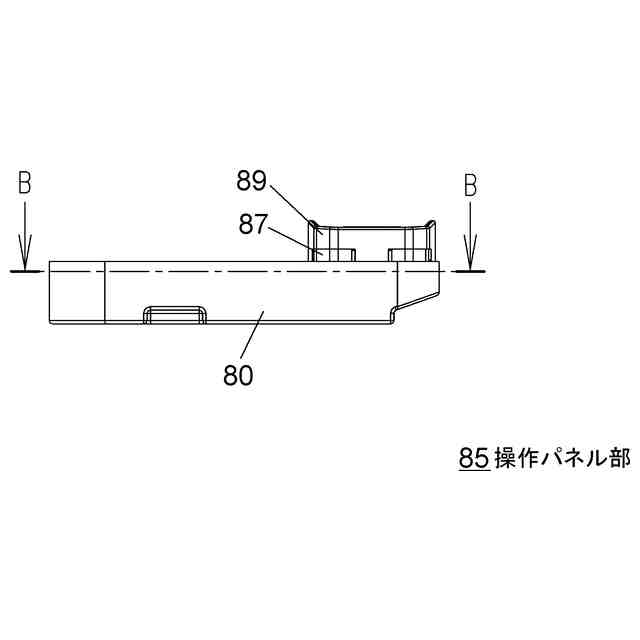

操作パネル部８５の側面図。

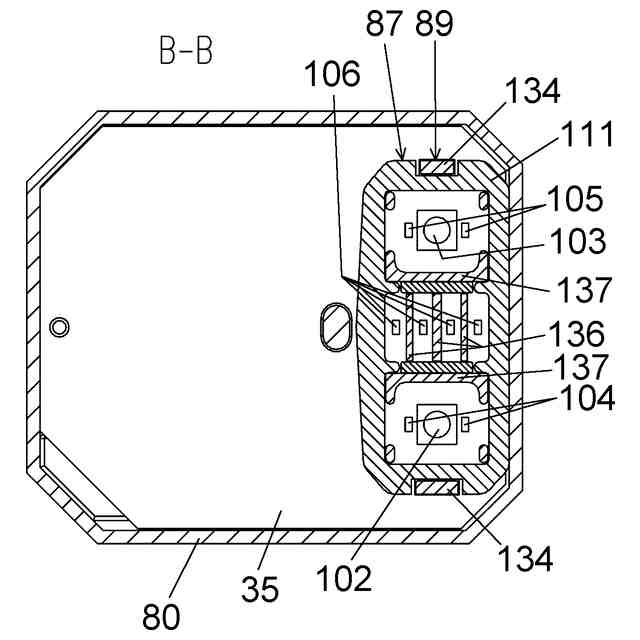

図６のＢ－Ｂ断面図。

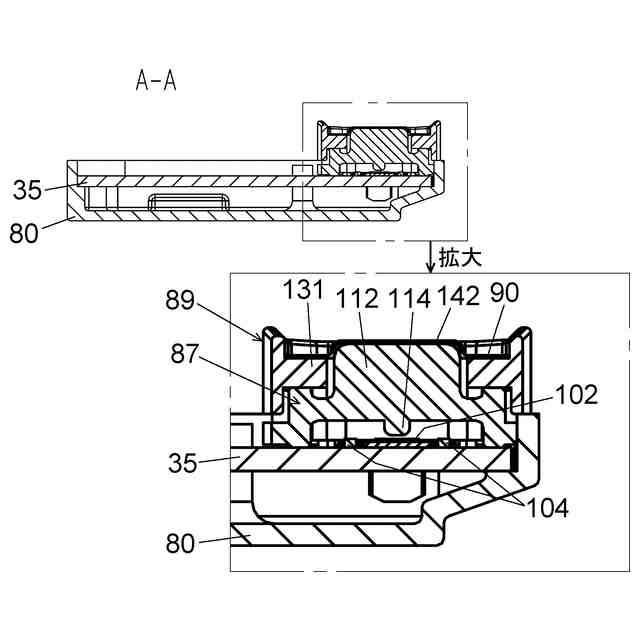

図５のＡ－Ａ断面図。

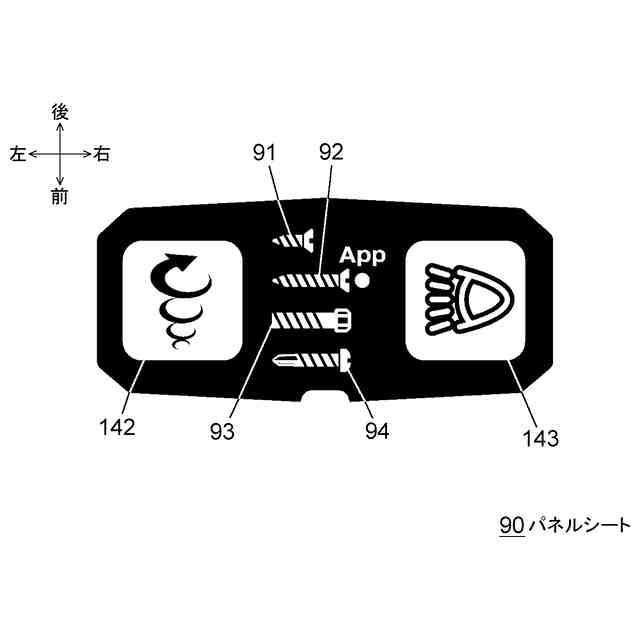

作業機１のパネルシート９０の外観図。
作業機１の回路ブロック図。
作業機１の照明ＬＥＤ１９の照明モード及び照度の切替に係る第１制御例のフローチャート。
作業機１の照明ＬＥＤ１９の照明モード及び照度の切替に係る第２制御例のフローチャート。
【発明を実施するための形態】
（【００１１】以降は省略されています）
