公開番号2025104301
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2024224279
出願日2024-12-19
発明の名称システム、方法、およびプログラム
出願人横河電機株式会社
代理人弁理士法人RYUKA国際特許事務所
主分類H02J 3/46 20060101AFI20250702BHJP(電力の発電,変換,配電)
要約【課題】第1燃料電池および追加電力源の出力電力を制御するシステム、方法およびプログラムを提供する。
【解決手段】オーケストレーションシステムは、出力電力に対する電力需要に関する情報を受信し、電力需要に適合するように、電力供給装置の第1燃料電池および追加電力源255の出力配分を最適化するための情報を提供するオーケストレーションコントローラと、第1燃料電池および追加電力源に接続され、前記最適化するための情報に応じて、第1燃料電池または追加電力源の少なくとも一方の出力電力を調整する出力制御装置と、を備える。

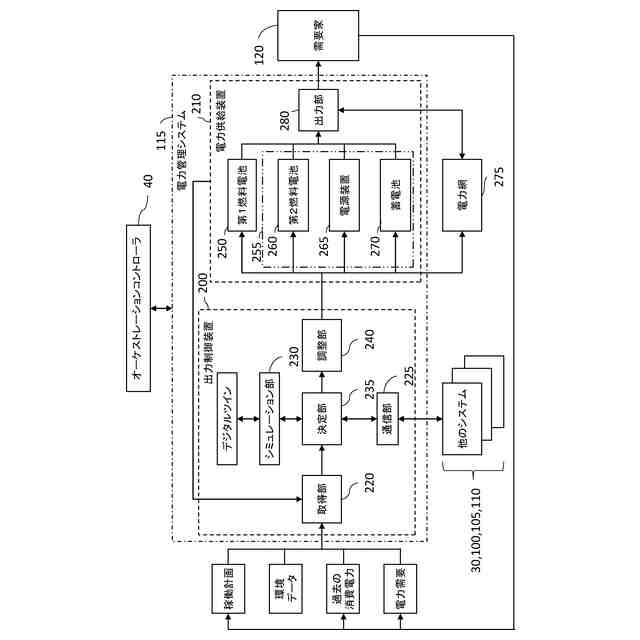

【選択図】図2
特許請求の範囲【請求項１】
第１燃料電池および追加電力源の出力電力を制御するシステムであって、
前記出力電力に対する電力需要に関する情報を受信する受信部と、
前記電力需要に適合するように前記第１燃料電池および前記追加電力源の出力配分を最適化するための情報を提供するオーケストレーションコントローラと、
前記第１燃料電池および前記追加電力源に接続され、前記最適化するための情報に応じて、前記第１燃料電池または前記追加電力源の少なくとも一方の出力電力を調整する出力制御装置とを備える
システム。
続きを表示（約 990 文字）【請求項２】
前記追加電力源は、蓄電池または第２燃料電池の少なくとも一方を有する
請求項１に記載のシステム。
【請求項３】

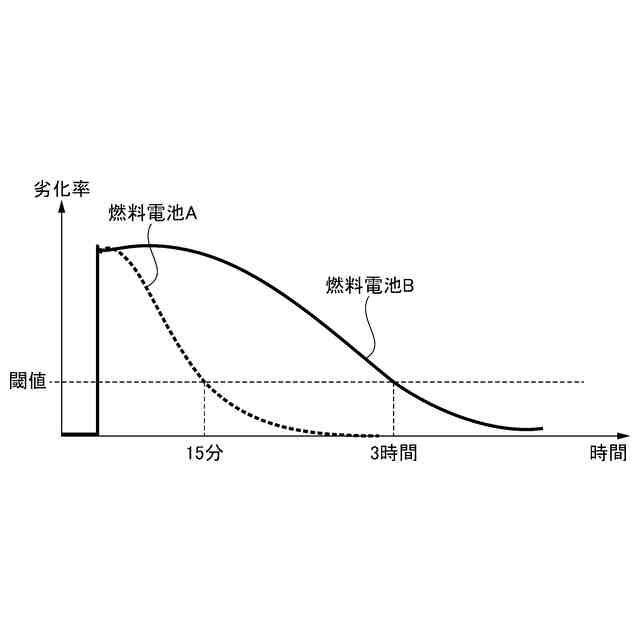

前記第１燃料電池は、予め定められた出力電力になるまでの起動期間が、前記第２燃料電池の起動期間と異なる
請求項２に記載のシステム。
【請求項４】
前記第１燃料電池の起動期間は、前記第２燃料電池の起動期間の５～５０倍の長さである
請求項３に記載のシステム。
【請求項５】
前記第１燃料電池の負荷容量は、前記第２燃料電池の負荷容量と異なる
請求項２に記載のシステム。
【請求項６】
前記第１燃料電池の負荷容量は、前記第２燃料電池の負荷容量の１０～２０倍である
請求項５に記載のシステム。
【請求項７】
前記オーケストレーションコントローラまたは前記出力制御装置の少なくとも一方は、前記第１燃料電池について負荷容量の２０％から８０％の範囲で前記第１燃料電池の出力電力を調整するように、前記第１燃料電池および前記追加電力源の出力配分を最適化する
請求項１に記載のシステム。
【請求項８】

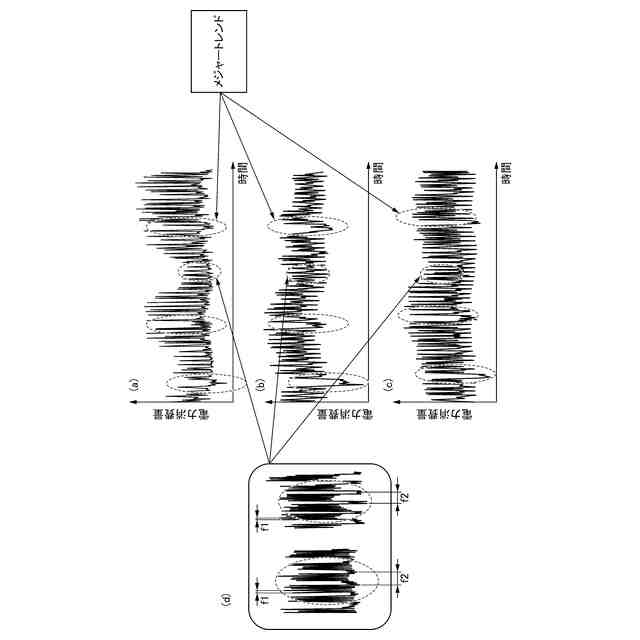

前記オーケストレーションコントローラまたは前記出力制御装置の少なくとも一方は、前記電力需要の時系列の変動に対して周波数分析を行い、前記周波数分析に基づいて、前記第１燃料電池および前記追加電力源の出力配分を最適化するための情報を生成する
請求項１に記載のシステム。
【請求項９】
前記オーケストレーションコントローラまたは前記出力制御装置の少なくとも一方は、前記電力需要の時系列の変動の周波数に基づいて、前記第１燃料電池の出力電力の変動が、劣化に関して予め設定された最大動作周波数以下の範囲となるように、前記第１燃料電池および前記追加電力源の出力配分を最適化するための情報を生成する
請求項１に記載のシステム。
【請求項１０】
前記追加電力源は、第２燃料電池を有し、
前記第１燃料電池に対して予め設定される前記最大動作周波数は、前記第２燃料電池に対して予め設定される最大動作周波数と異なる
請求項９に記載のシステム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、システム、方法、およびプログラムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、商用系統電力からの安い夜間電力の受電と、自家発電を切り替えて運用する自家発電設備のシステムが記載されている。
［先行技術文献］
［特許文献］
特許文献１特許４６３６４０４号
【発明の概要】
【０００３】
（１）本開示の第１の態様においては、第１燃料電池および追加電力源の出力電力を制御する電力管理システムの前記出力電力に対する電力需要に応じて、前記第１燃料電池の発電効率または劣化のうちの少なくとも１つを最適化する前記第１燃料電池および前記追加電力源の出力配分を決定する決定部と、前記第１燃料電池および前記追加電力源に接続され、前記出力配分に従って前記第１燃料電池および前記追加電力源の出力電力を調整する調整部とを備える出力制御装置を提供する。
【０００４】
（２）上記（１）の装置において、前記決定部は、前記出力配分に応じて、前記第１燃料電池および前記追加電力源のそれぞれに対する複数の制御パラメータの目標値を決定してよい。
【０００５】
（３）上記（１）または（２）の装置において、前記決定部は、前記出力配分に応じて、前記第１燃料電池のための燃料の輸送指示を決定し、前記出力制御装置は、前記決定した輸送指示を出力する通信部を更に備えてよい。
【０００６】
（４）上記（１）から（３）のいずれかの装置において、前記決定部は、前記第１燃料電池および前記第１燃料電池に接続された蓄電池の出力配分を決定し、前記調整部は、前記出力配分に従って前記第１燃料電池および前記蓄電池の出力電力を調整してよい。
【０００７】
（５）上記（１）から（４）のいずれかの装置において、前記決定部は、前記第１燃料電池の制御パラメータの入力に応じて前記第１燃料電池の劣化度を出力する劣化モデルに、前記電力需要を満たす制御パラメータの範囲内で、前記発電効率が予め定められた閾値以上である制御パラメータを入力することに応じて前記劣化モデルから出力された劣化度が最も小さくなる制御パラメータを決定し、前記調整部は、前記決定した制御パラメータに応じて前記第１燃料電池および前記追加電力源の出力電力を調整してよい。
【０００８】
（６）上記（１）から（５）のいずれかの装置において、前記決定部は、前記電力管理システムの前記出力電力に対する時系列の前記電力需要または前記電力需要の予測値の少なくとも一方を取得してよい。
【０００９】
（７）上記（６）の装置において、前記決定部は、前記電力管理システムにより電力供給する負荷装置の種類に応じて、前記電力管理システムの前記出力電力に対する前記電力需要の予測値を取得してよい。
【００１０】
（８）上記（６）の装置において、前記決定部は、前記第１燃料電池により電力供給する負荷装置の稼働計画、前記負荷装置に関する環境データ、または前記電力管理システムの前記出力電力に対する過去の電力需要の少なくとも１つに応じて、前記電力管理システムの前記出力電力に対する電力需要の予測値を取得してよい。
（【００１１】以降は省略されています）
