公開番号2025104663
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023222619
出願日2023-12-28
発明の名称重ね溶接継手及びその製造方法
出願人株式会社神戸製鋼所
代理人個人,個人,個人
主分類B23K 26/21 20140101AFI20250703BHJP(工作機械;他に分類されない金属加工)
要約【課題】簡素な装置構成によってギャップを解消可能な重ね溶接継手及びその製造方法を提供する。

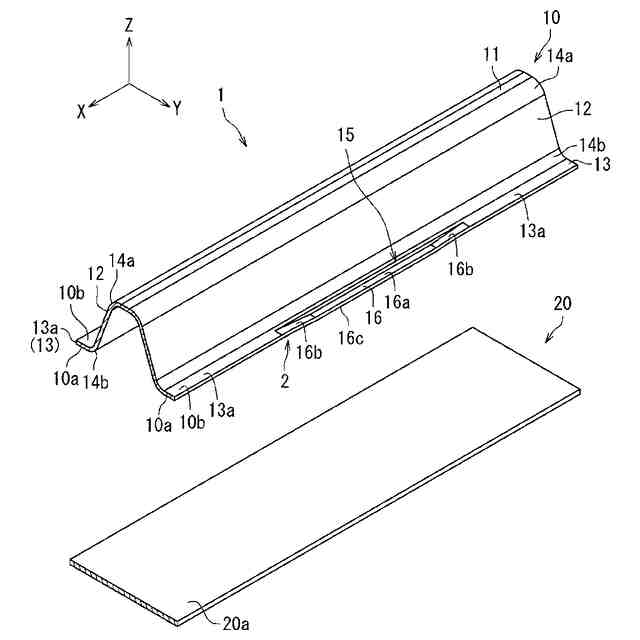

【解決手段】重ね溶接継手1の製造に際し、第1母材10及び第2母材20が準備され、第1母材10が第2母材20に重ね合わされ、溶接位置2で第1母材10及び第2母材20が互いに溶接される。第1母材10の準備に際し、第1母材10の溶接位置2に該当する部位である予加工部15に、予加工が施される。予加工には、第1母材10と第2母材20とのギャップG2を詰める側に、予加工部15を曲げる曲げ加工が含まれる。
【選択図】図2
特許請求の範囲【請求項１】

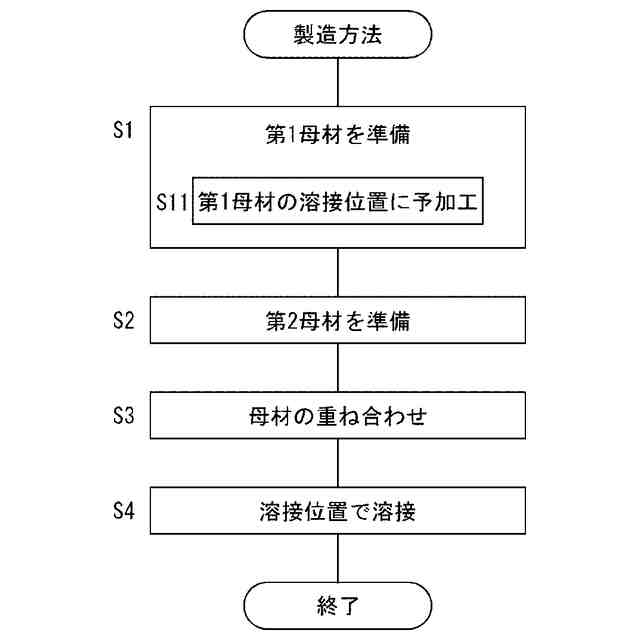

第１母材を準備し、
第２母材を準備し、
前記第１母材と前記第２母材とを互いに重ね合わせ、
溶接位置で前記第１母材及び前記第２母材を互いに溶接する、
ことを備え、
前記第１母材の準備には、前記第１母材の前記溶接位置に該当する部位である予加工部に、予加工を施すことが含まれ、
前記予加工には、前記第１母材と前記第２母材とのギャップを詰める側に、前記予加工部を曲げる曲げ加工が含まれる、
重ね溶接継手の製造方法。
続きを表示（約 450 文字）【請求項２】
前記予加工には、前記予加工部の両端部にノッチを形成することが含まれる、
請求項１に記載の重ね溶接継手の製造方法。
【請求項３】
前記第１母材及び前記第２母材が、アルミニウム合金で成形される、
請求項１又は２に記載の重ね溶接継手の製造方法。
【請求項４】

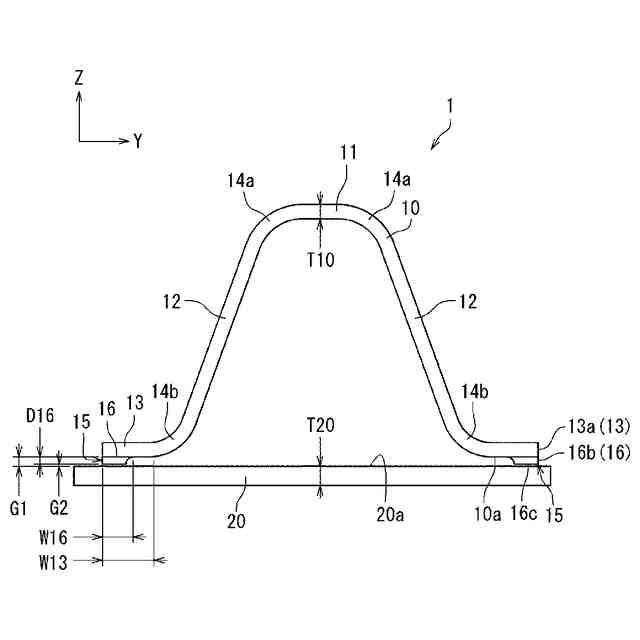

前記第１母材が、ハット形の断面を有し、前記第１母材のフランジが、前記第２母材に重ね合わされる、
請求項３に記載の重ね溶接継手の製造方法。
【請求項５】
前記フランジの幅が、２ｍｍ～１０ｍｍの範囲内にある、
請求項４に記載の重ね溶接継手の製造方法。
【請求項６】
第１母材と、
溶接位置で前記第１母材と重ね溶接されている第２母材と、
を備え、
前記第１母材が、前記溶接位置に該当する部位に予加工部を有し、前記予加工部が、前記第１母材と前記第２母材とのギャップを詰める側に曲げられている、
重ね溶接継手。

発明の詳細な説明【技術分野】
【０００１】
本発明は、重ね溶接継手及びその製造方法に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】

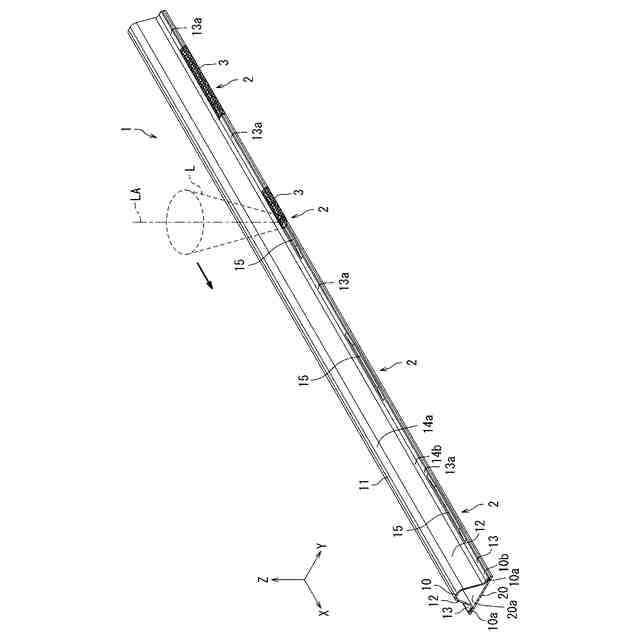

特許文献１は、重ね合わせ溶接対象物の重合部をレーザ溶接する方法を開示している。この方法においては、溶接対象物間のギャップの解消のため、溶接対象物間のギャップ量が計測され、計測されたギャップ量に対応してレーザビームの照射位置が溶接対象物の隅肉溶接位置より内側へ変更される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１７４５７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の方法を使用する場合、ギャップ量に応じたレーザビームの照射位置の適切な変更を実現するために、レーザ溶接装置がハードウェア及びソフトウェアの両面で複雑化する。
【０００５】
本発明は、簡素な装置構成によってギャップを解消可能な重ね溶接継手及びその製造方法を提供することを課題とする。
【課題を解決するための手段】
【０００６】
本発明の一態様は、第１母材を準備し、第２母材を準備し、前記第１母材と前記第２母材とを互いに重ね合わせ、溶接位置で前記第１母材及び前記第２母材を互いに溶接する、ことを備え、前記第１母材の準備には、前記第１母材の前記溶接位置に該当する部位である予加工部に、予加工を施すことが含まれ、前記予加工には、前記第１母材と前記第２母材とのギャップを詰める側に、前記予加工部を曲げる曲げ加工が含まれる、重ね溶接継手の製造方法を提供する。
【０００７】

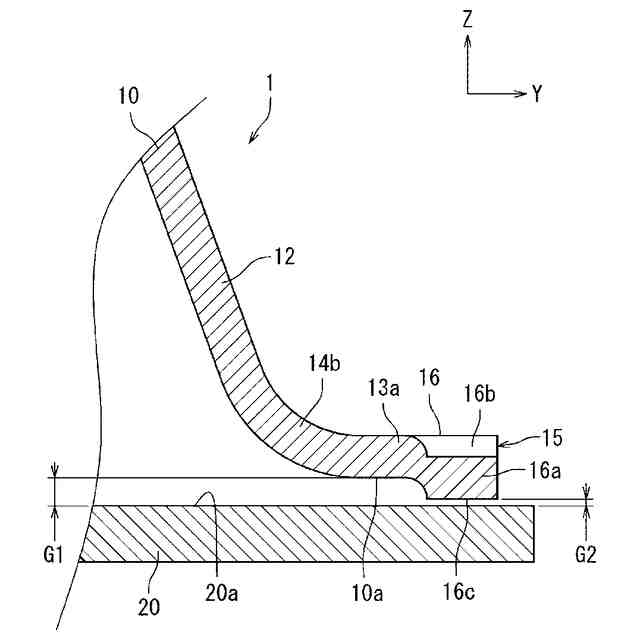

上記構成によれば、部材の寸法ばらつき等に起因して、第１母材と第２母材との間にギャップを生じ得る場合においても、少なくとも溶接位置では、予加工部がギャップを詰める側に曲げられているため、ギャップを局所的に詰めることができる。
【０００８】

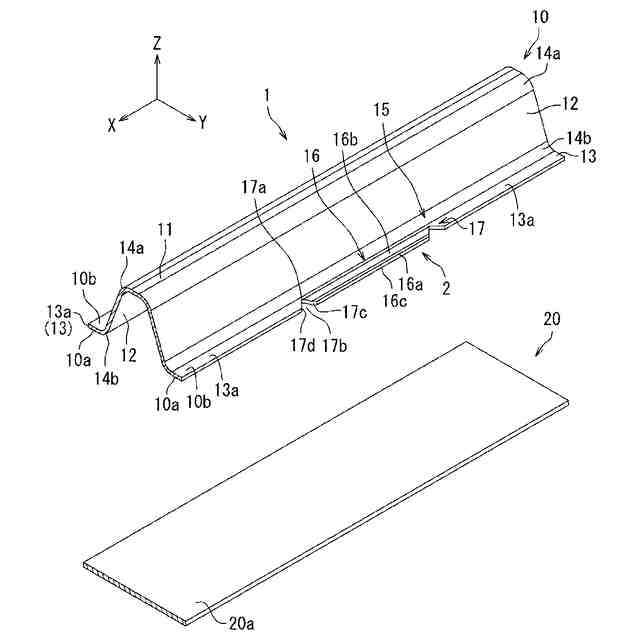

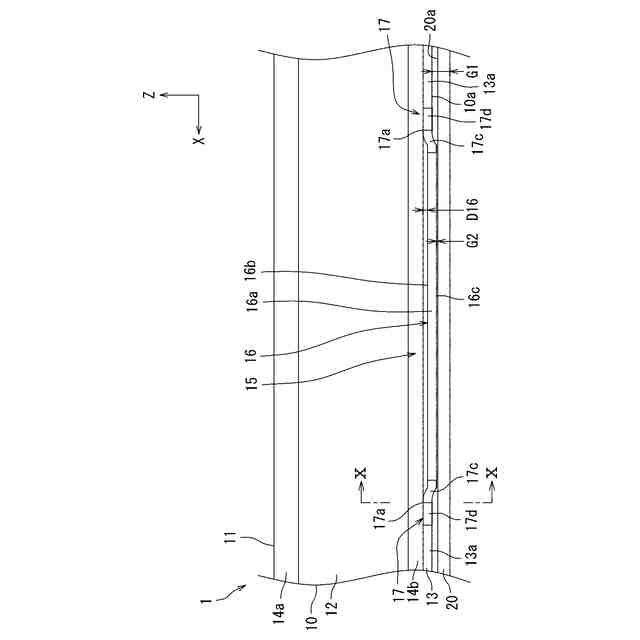

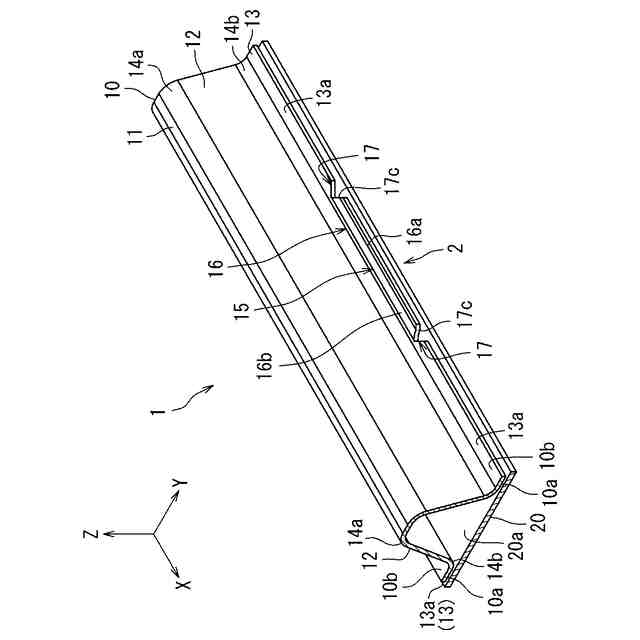

前記予加工には、前記予加工部の両端部にノッチを形成することが含まれてもよい。
【０００９】
上記構成によれば、第１母材と第２母材とを互いに重ね合わせるときに、予加工部が板バネのように機能する。溶接位置でギャップを詰めつつ、第１母材の予加工部以外の部位の変形を抑制できる。
【００１０】
前記第１母材及び前記第２母材が、アルミニウム合金で成形されてもよい。
（【００１１】以降は省略されています）
