特許ウォッチ

公開番号2025106118
公報種別公開特許公報(A)
公開日2025-07-11
出願番号2025072128,2023220320
出願日2025-04-24,2023-12-27
発明の名称表示システム及び表示方法
出願人楽天グループ株式会社
代理人個人,個人
主分類G06Q 30/0601 20230101AFI20250704BHJP(計算;計数)
要約【課題】カテゴリ分類された情報を表示するための表示システム及び表示方法を提供する。
【解決手段】カテゴリ分類は、複数の対象を分類するための、1以上の上位カテゴリと、各上位カテゴリに含まれる複数の下位カテゴリと、を含む。カテゴリ分類された情報を表示するための表示方法は、コンピュータに、上位カテゴリ及び下位カテゴリの各々に分類された複数の対象の情報に基づいて、複数のオブジェクトを表示領域に表示させることであって、複数のオブジェクトは、1以上の上位シンボル61であって、1以上の上位シンボル61が対応する1以上の上位カテゴリを表す、1以上の上位シンボル61と、複数の下位シンボル62であって、複数の下位シンボル62の各々が複数の下位カテゴリを表す、複数の下位シンボル62と、を含む、ことと、表示領域において複数のオブジェクトのうち少なくとも1つの表示を変化させることと、を実行させることを含む。
【選択図】図6
特許請求の範囲【請求項１】
カテゴリ分類された情報を表示するための表示システムであって、
前記カテゴリ分類は、ＥＣサイトにおいて取引される商品又はサービスの複数の品目を分類するための、複数の上位カテゴリと、前記各上位カテゴリに含まれる複数の下位カテゴリと、を含み、前記表示システムは、
１以上のプロセッサと、
表示用データを格納するように構成された１以上のメモリと、
前記複数の品目の取引履歴を含む取引データを格納するように構成された取引データベースであって、前記取引データが、前記複数の上位カテゴリ及び前記複数の下位カテゴリの各々に分類される品目の、販売総額、販売総数、又は購入者数のうち少なくとも１つに係る数量を含む、取引データベースと、
を備え、
前記表示用データは、複数のオブジェクトをコンピュータに接続されたディスプレイの表示領域に表示するためのオブジェクトデータを含み、
前記複数のオブジェクトは、
複数の上位シンボルであって、前記複数の上位シンボルの各々が対応する前記複数の上位カテゴリを表す、複数の上位シンボルと、
複数の下位シンボルであって、前記複数の下位シンボルの各々が前記複数の下位カテゴリを表す、複数の下位シンボルと、
前記複数の上位シンボルのうち少なくとも２つを結ぶ線と、を含み、
前記１以上のプロセッサは、
前記複数のオブジェクトの表示属性を決定することと、
前記複数のオブジェクトを前記表示領域に表示させることと、
を実行するように構成され、
前記表示属性は、前記各上位シンボルに対する前記複数の下位シンボルの相対距離と、前記線の太さとを含み、
前記表示属性を決定することは、
前記相対距離を、前記下位シンボルに対応する前記下位カテゴリの前記数量が大きいほど短くなるように計算することと、
前記線の太さが、対応する２つの上位カテゴリにそれぞれ分類される２品目を購入した購入者数の重複数が多いほど太くなるように計算することと、
を含む、表示システム。
続きを表示（約 4,600 文字）【請求項２】
カテゴリ分類された情報を表示するための表示システムであって、
前記カテゴリ分類は、ＥＣサイトにおいて取引される商品又はサービスの複数の品目を分類するための、複数の上位カテゴリと、前記各上位カテゴリに含まれる複数の下位カテゴリと、を含み、前記表示システムは、
１以上のプロセッサと、
表示用データを格納するように構成された１以上のメモリと、
前記複数の品目の取引履歴を含む取引データを格納するように構成された取引データベースであって、前記取引データが、前記複数の上位カテゴリ及び前記複数の下位カテゴリの各々に分類される品目の、販売総額、販売総数、又は購入者数のうち少なくとも１つに係る数量を含む、取引データベースと、
前記ＥＣサイトの複数のユーザの情報を格納するように構成されたユーザデータベースであって、前記ユーザデータベースが、前記複数のユーザの各々の前記ＥＣサイトにおける購入履歴を含む、ユーザデータベースと、
を備え、
前記表示用データは、複数のオブジェクトをコンピュータに接続されたディスプレイの表示領域に表示するためのオブジェクトデータを含み、
前記複数のオブジェクトは、
複数の上位シンボルであって、前記複数の上位シンボルの各々が対応する前記複数の上位カテゴリを表す、複数の上位シンボルと、
複数の下位シンボルであって、前記複数の下位シンボルの各々が前記複数の下位カテゴリを表す、複数の下位シンボルと、
前記複数の上位シンボルのうち少なくとも２つを結ぶ線と、を含み、
前記線は、点滅の方向が移動することにより、前記複数の上位カテゴリ間における前記ユーザの移動動態を表す点線であり、
前記１以上のプロセッサは、
前記複数のオブジェクトの表示属性を決定することと、
前記複数のオブジェクトを前記表示領域に表示させることと、
を実行するように構成され、
前記表示属性は、前記各上位シンボルに対する前記複数の下位シンボルの相対距離と、前記点滅の方向と、を含み、
前記表示属性を決定することは、
前記相対距離を、前記下位シンボルに対応する前記下位カテゴリの前記数量が大きいほど短くなるように計算することと、
ある期間の前の期間に前記２つの上位カテゴリのうちの一方に分類される品目を購入したユーザが、前記ある期間に他方の上位カテゴリに分類される品目を購入している場合に、前記一方の上位カテゴリに対応する上位シンボルから前記他方の上位カテゴリに対応する前記上位シンボルに点滅が移動するように、前記点滅の方向を決定することと、
を含む、表示システム。
【請求項３】
カテゴリ分類された情報を表示するための表示システムであって、
前記カテゴリ分類は、ＥＣサイトにおいて取引される商品又はサービスの複数の品目を分類するための、複数の上位カテゴリと、前記各上位カテゴリに含まれる複数の下位カテゴリと、を含み、前記表示システムは、
１以上のプロセッサと、
表示用データを格納するように構成された１以上のメモリと、
前記複数の品目の取引履歴を含む取引データを格納するように構成された取引データベースであって、前記取引データが、前記複数の上位カテゴリ及び前記複数の下位カテゴリの各々に分類される品目の、販売総額、販売総数、又は購入者数のうち少なくとも１つに係る数量を含む、取引データベースと、
を備え、
前記表示用データは、複数のオブジェクトをコンピュータに接続されたディスプレイの表示領域に表示するためのオブジェクトデータを含み、
前記複数のオブジェクトは、
複数の上位シンボルであって、前記複数の上位シンボルの各々が対応する前記複数の上位カテゴリを表す、複数の上位シンボルと、
複数の下位シンボルであって、前記複数の下位シンボルの各々が前記複数の下位カテゴリを表す、複数の下位シンボルと、を含み、
前記１以上のプロセッサは、
前記複数のオブジェクトの表示属性を決定することと、
前記複数のオブジェクトを前記表示領域に表示させることと、
を実行するように構成され、
前記表示属性は、２つの上位カテゴリ同士の相対距離と、前記各上位シンボルに対する前記複数の下位シンボルの相対距離と、を含み、
前記表示属性を決定することは、
前記２つの上位カテゴリ同士の相対距離を、対応する２つの上位カテゴリにそれぞれ分類される２品目を購入した購入者数の重複数が多いほど短くなるように計算することと、
前記各上位シンボルに対する前記複数の下位シンボルの相対距離を、前記下位シンボルに対応する前記下位カテゴリの前記数量が大きいほど短くなるように計算することと、
を含む、表示システム。
【請求項４】
前記複数のオブジェクトは、前記複数の下位シンボルの各々についての複数の移動の軌道を含み、
前記１以上のプロセッサは、前記表示領域において、前記複数の下位シンボルのうち少なくとも１つを前記軌道に沿って移動させるように構成される、
請求項１～３のうち何れか一項に記載の表示システム。
【請求項５】
カテゴリ分類された情報を表示するための表示方法であって、
前記カテゴリ分類は、ＥＣサイトにおいて取引される商品又はサービスの複数の品目を分類するための、複数の上位カテゴリと、前記各上位カテゴリに含まれる複数の下位カテゴリと、を含み、
前記方法は、コンピュータが、前記複数の上位カテゴリ及び前記複数の下位カテゴリの各々に分類される品目の、販売総額、販売総数、又は購入者数のうち少なくとも１つに係る数量に基づいて、
複数のオブジェクトをコンピュータに接続されたディスプレイの表示領域に表示させることであって、前記複数のオブジェクトは、
複数の上位シンボルであって、前記複数の上位シンボルの各々が対応する前記複数の上位カテゴリを表す、複数の上位シンボルと、
複数の下位シンボルであって、前記複数の下位シンボルの各々が前記複数の下位カテゴリを表す、複数の下位シンボルと、
前記複数の上位シンボルのうち少なくとも２つを結ぶ線と、を含む、ことと、
前記複数のオブジェクトの表示属性を決定することであって、前記表示属性は、前記各上位シンボルに対する前記複数の下位シンボルの相対距離と、前記線の太さとを含み、前記表示属性を決定することは、
前記相対距離を、前記下位シンボルに対応する前記下位カテゴリの前記数量が大きいほど短くなるように計算することと、
前記線の太さが、対応する２つの上位カテゴリにそれぞれ分類される２品目を購入した購入者数の重複数が多いほど太くなるように計算することと、を含む、ことと、
を実行することを含む、表示方法。
【請求項６】
カテゴリ分類された情報を表示するための表示方法であって、
前記カテゴリ分類は、ＥＣサイトにおいて取引される商品又はサービスの複数の品目を分類するための、複数の上位カテゴリと、前記各上位カテゴリに含まれる複数の下位カテゴリと、を含み、
前記方法は、コンピュータが、前記複数の上位カテゴリ及び前記複数の下位カテゴリの各々に分類される品目の、販売総額、販売総数、又は購入者数のうち少なくとも１つに係る数量と、前記ＥＣサイトの複数のユーザの各々の前記ＥＣサイトにおける購入履歴と、に基づいて、
複数のオブジェクトをコンピュータに接続されたディスプレイの表示領域に表示させることであって、前記複数のオブジェクトは、
複数の上位シンボルであって、前記複数の上位シンボルの各々が対応する前記複数の上位カテゴリを表す、複数の上位シンボルと、
複数の下位シンボルであって、前記複数の下位シンボルの各々が前記複数の下位カテゴリを表す、複数の下位シンボルと、
前記複数の上位シンボルのうち少なくとも２つを結ぶ線と、を含み、前記線が、点滅の方向が移動することにより、前記複数の上位カテゴリ間における前記ユーザの移動動態を表す点線である、ことと、
前記複数のオブジェクトの表示属性を決定することであって、前記表示属性は、前記各上位シンボルに対する前記複数の下位シンボルの相対距離と、前記点滅の方向と、を含み、前記表示属性を決定することは、
前記相対距離を、前記下位シンボルに対応する前記下位カテゴリの前記数量が大きいほど短くなるように計算することと、
ある期間の前の期間に前記２つの上位カテゴリのうちの一方に分類される品目を購入したユーザが、前記ある期間に他方の上位カテゴリに分類される品目を購入している場合に、前記一方の上位カテゴリに対応する上位シンボルから前記他方の上位カテゴリに対応する前記上位シンボルに点滅が移動するように、前記点滅の方向を決定することと、を含む、ことと、
を実行することを含む、表示方法。
【請求項７】
カテゴリ分類された情報を表示するための表示方法であって、
前記カテゴリ分類は、ＥＣサイトにおいて取引される商品又はサービスの複数の品目を分類するための、複数の上位カテゴリと、前記各上位カテゴリに含まれる複数の下位カテゴリと、を含み、
前記方法は、コンピュータが、前記複数の上位カテゴリ及び前記複数の下位カテゴリの各々に分類される品目の、販売総額、販売総数、又は購入者数のうち少なくとも１つに係る数量に基づいて、
複数のオブジェクトをコンピュータに接続されたディスプレイの表示領域に表示させることであって、前記複数のオブジェクトは、
複数の上位シンボルであって、前記複数の上位シンボルの各々が対応する前記複数の上位カテゴリを表す、複数の上位シンボルと、
複数の下位シンボルであって、前記複数の下位シンボルの各々が前記複数の下位カテゴリを表す、複数の下位シンボルと、を含む、ことと、
前記複数のオブジェクトの表示属性を決定することであって、前記表示属性は、２つの上位カテゴリ同士の相対距離と、前記各上位シンボルに対する前記複数の下位シンボルの相対距離と、を含み、前記表示属性を決定することは、
前記２つの上位カテゴリ同士の相対距離を、対応する２つの上位カテゴリにそれぞれ分類される２品目を購入した購入者数の重複数が多いほど短くなるように計算することと、
前記各上位シンボルに対する前記複数の下位シンボルの相対距離を、前記下位シンボルに対応する前記下位カテゴリの前記数量が大きいほど短くなるように計算することと、を含む、ことと、
を実行することを含む、表示方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、表示システム及び表示方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
例えばＥＣ（electronic commerce）サイトでは多種多様な商品及びサービスの品目を扱うため、それら品目を複数のカテゴリに分類して表示している。また、書籍、動画、又は音楽といったコンテンツの提供サービスでも、コンテンツをジャンル毎に分類して表示することがある。例えば、特許文献１は、ログイン認証を要しないウェブサイトをカテゴリ別に分類し、分類されたカテゴリ名を情報処理装置の初期画面に一覧表示する方法を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－２１０７７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述のウェブサイトの分類では、カテゴリ順の表示と、時間順での表示が切り替えられるようになっている。さらに、ユーザの興味レベルの高いカテゴリに属するコンテンツ情報から順番に表示することも開示されている。このように、商品、コンテンツ、又はウェブサイトといった、複数のカテゴリに分類された対象を表示するための方法は複数存在する。そして、対象をどのように表示するかの最適解は、表示の目的に応じて変わるが、分類すべき対象の数量又はカテゴリ数が多くなるほど、データ量が増えて、わかりやすく表示することが難しくなる。
【０００５】
例えば、ＥＣサイトの品目数は数百万にも及ぶことがあり、表示のために膨大なデータを扱う必要がある。このような膨大なデータをわかりやすく表示するために、データサイエンスを活用した新しい表現方法が求められている。
【０００６】
本開示は、カテゴリ分類された情報を表示するための表示システム及び表示方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の一態様に係る表示システムは、カテゴリ分類された情報を表示するための表示システムであって、前記カテゴリ分類は、複数の対象を分類するための、１以上の上位カテゴリと、前記各上位カテゴリに含まれる複数の下位カテゴリと、を含み、前記表示システムは、１以上のプロセッサと、表示用データを格納するように構成された１以上のメモリと、を備え、前記表示用データは、複数のオブジェクトを表示領域に表示するためのオブジェクトデータを含み、前記複数のオブジェクトは、１以上の上位シンボルであって、前記１以上の上位シンボルが対応する前記１以上の上位カテゴリを表す、１以上の上位シンボルと、複数の下位シンボルであって、前記複数の下位シンボルの各々が前記複数の下位カテゴリを表す、複数の下位シンボルと、を含み、前記１以上のプロセッサは、前記上位カテゴリ及び前記下位カテゴリの各々に分類された前記複数の対象の情報に基づいて、前記複数のオブジェクトを前記表示領域に表示させることと、前記表示領域において前記複数のオブジェクトのうち少なくとも１つの表示を変化させることと、を実行するように構成される。
【０００８】
本開示の一態様に係る表示方法は、カテゴリ分類された情報を表示するための表示方法であって、前記カテゴリ分類は、複数の対象を分類するための、１以上の上位カテゴリと、前記各上位カテゴリに含まれる複数の下位カテゴリと、を含み、前記方法は、コンピュータに、前記上位カテゴリ及び前記下位カテゴリの各々に分類された前記複数の対象の情報に基づいて、複数のオブジェクトを表示領域に表示させることであって、前記複数のオブジェクトは、１以上の上位シンボルであって、前記１以上の上位シンボルが対応する前記１以上の上位カテゴリを表す、１以上の上位シンボルと、複数の下位シンボルであって、前記複数の下位シンボルの各々が前記複数の下位カテゴリを表す、複数の下位シンボルと、を含む、ことと、前記表示領域において前記複数のオブジェクトのうち少なくとも１つの表示を変化させることと、を実行させることを含む。
【図面の簡単な説明】
【０００９】
図１は本実施形態の表示システムの概要構成を示す図である。
図２は図１の表示システムに係るいくつかの装置の概略構成を例示する図である。
図３は複数のカテゴリの関係を例示する図である。

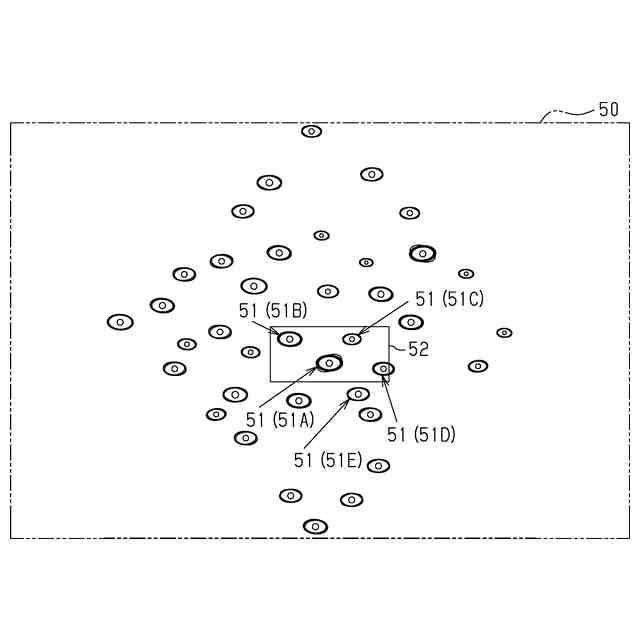

図４は表示領域の一例を示す概略図である。

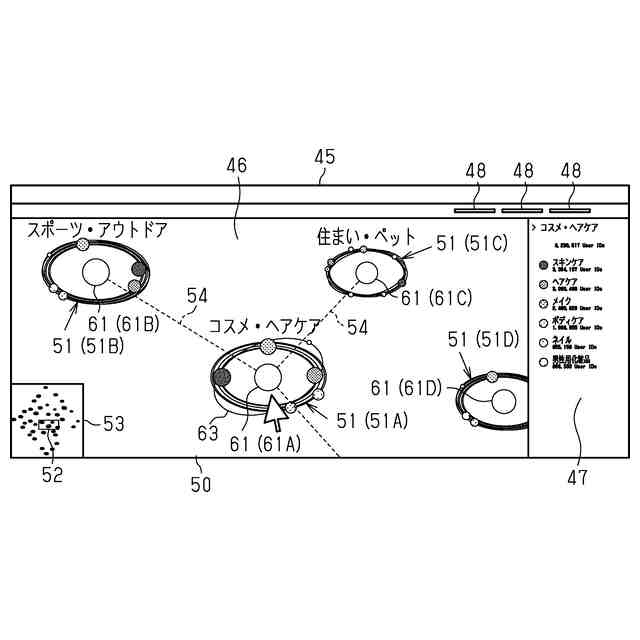

図５はメイン画面とサブ画面とを含む表示画面を例示する図である。

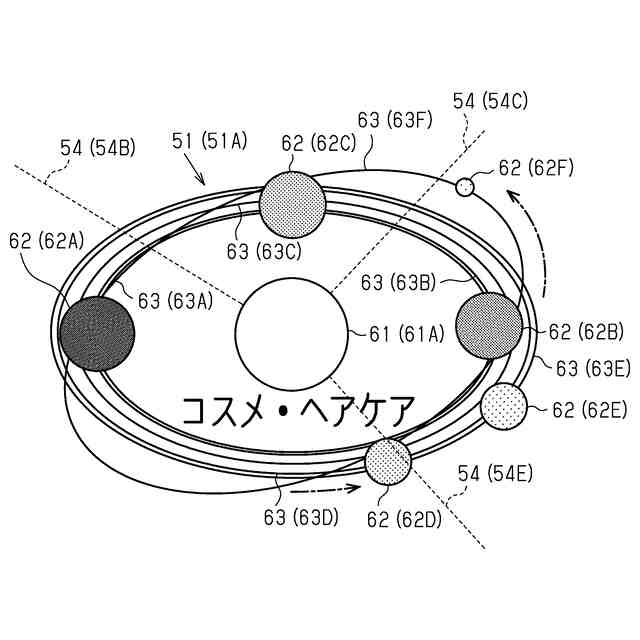

図６は１の上位シンボル及び複数の下位シンボルを例示する図である。

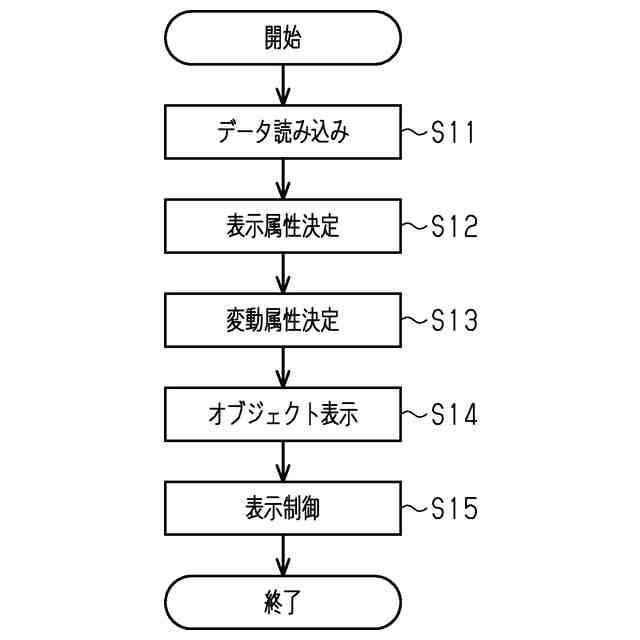

図７は本実施形態の表示方法を説明するためのフローチャートである。
【発明を実施するための形態】
【００１０】
以下、図１～図７を参照しつつ、カテゴリ分類された情報を表示するための表示システム１１及び表示方法の例を説明する。本発明はこれらの例示に限定されるものではなく、特許請求の範囲によって示される内容に加え、特許請求の範囲と均等の意味及び範囲内でのすべての変更が含まれることが意図される。
（【００１１】以降は省略されています）
