公開番号2025107135
公報種別公開特許公報(A)
公開日2025-07-17
出願番号2024176752
出願日2024-10-08
発明の名称電子写真装置
出願人キヤノン株式会社
代理人個人,個人,個人,個人
主分類G03G 5/06 20060101AFI20250710BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】本発明によれば、高温高湿環境下での繰り返し使用時における画像濃度ムラ(パターンメモリー)の発生が抑制された電子写真装置の提供。
【解決手段】電子写真感光体の表面を帯電するための帯電手段と、該電子写真感光体の表面に静電潜像を形成するための像露光手段と、該電子写真感光体の表面にトナー像を形成するための現像手段と、該トナー像を該電子写真感光体の表面から転写材に転写するための転写手段と、該電子写真感光体の表面に残留する残留トナーを除去するためのクリーニング手段と、を有する電子写真装置であって、該電子写真感光体が、特定式で示されるエナミン化合物、結着樹脂及びケイ素原子含有粒子を含有する表面層を有し、該ケイ素原子含有粒子が、シリカ粒子又はシリコーン樹脂粒子であり、該トナーが、ポリエチレンテレフタレートセグメントを有するポリエステル樹脂を含有するトナー粒子を有する、ことを特徴とする、電子写真装置。
【選択図】なし
特許請求の範囲【請求項１】
電子写真感光体の表面を帯電するための帯電手段と、
帯電された該電子写真感光体の表面に像露光光を照射して該電子写真感光体の表面に静電潜像を形成するための像露光手段と、
トナーを有し、該静電潜像を該トナーにより現像して該電子写真感光体の表面にトナー像を形成するための現像手段と、
該トナー像を該電子写真感光体の表面から転写材に転写するための転写手段と、
該トナー像を該電子写真感光体の表面から転写材に転写した後に該電子写真感光体の表面に残留する残留トナーを除去するためのクリーニング手段と、
を有する電子写真装置であって、
該電子写真感光体が、下記式（Ａ）で示される化合物、結着樹脂及びケイ素原子含有粒子を含有する表面層を有し、
該ケイ素原子含有粒子が、シリカ粒子又はシリコーン樹脂粒子であり、
該トナーが、ポリエチレンテレフタレートセグメントを有するポリエステル樹脂を含有するトナー粒子を有する、
ことを特徴とする電子写真装置。
JPEG
77
122

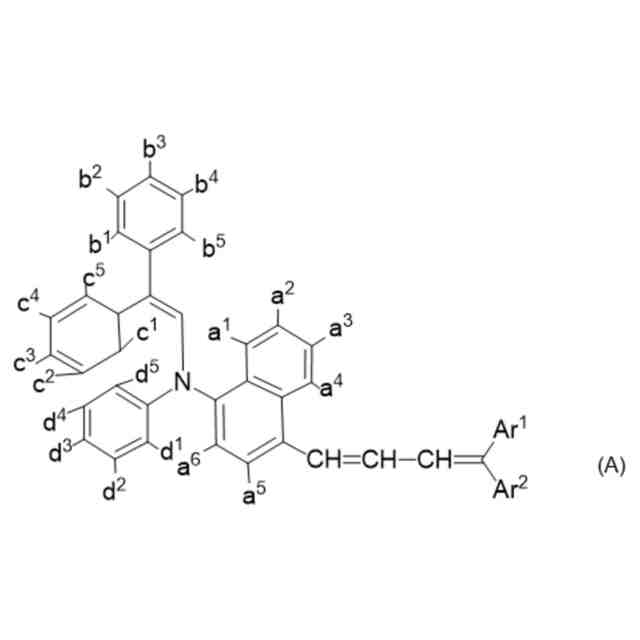

（式（Ａ）中、ａ
１
～ａ
６
は、それぞれ独立に、水素原子、ハロゲン原子、置換若しくは無置換のアルキル基、置換若しくは無置換のアルコキシ基、ジアルキルアミノ基、又は、置換若しくは無置換のアリール基を示す、あるいは、互いに結合して環構造を形成してもよい。ｂ
１
～ｂ
５
、ｃ
１
～ｃ
５
及びｄ
１
～ｄ
５
は、それぞれ独立に、水素原子、ハロゲン原子、置換若しくは無置換のアルキル基、置換若しくは無置換のアルコキシ基、ジアルキルアミノ基、置換若しくは無置換のアリール基、置換若しくは無置換のアリールオキシ基、又は、置換若しくは無置換のアリールチオ基を示す、あるいは、互いに結合して環構造を形成してもよい。Ａｒ
１
及びＡｒ
２
は、それぞれ独立に、水素原子、置換若しくは無置換のアルキル基、置換若しくは無置換のアリール基、置換若しくは無置換のアラルキル基、又は、置換若しくは無置換の複素環基を示す、あるいは、互いに結合して環構造を形成してもよい。ただし、Ａｒ
１
及びＡｒ
２
の両方が水素原子になることはない。）
続きを表示（約 1,400 文字）【請求項２】
該表面層に含まれる、該式（Ａ）で示される化合物と該ケイ素原子含有粒子との質量比率が、３：１～２０：１である請求項１に記載の電子写真装置。
【請求項３】
該ケイ素原子含有粒子が、シリカ粒子である請求項１に記載の電子写真装置。
【請求項４】
該ケイ素原子含有粒子の個数平均一次粒径が、５ｎｍ以上３００ｎｍ以下である請求項１～３のいずれか１項に記載の電子写真装置。
【請求項５】
前記トナーが、結着樹脂を含有するトナー粒子を有するトナーであって、
該結着樹脂が、非晶性樹脂Ａと、結晶性ポリエステルＣとを含有し、
該非晶性樹脂Ａは、前記ポリエステル樹脂であって、ポリエステル骨格を形成する構造として、
（ｉ）前記ポリエチレンテレフタレートセグメント、及び
（ｉｉ）下記式（１）～（４）で表されるユニットからなる群より選択される少なくとも一の構造、
を有し、
JPEG
36
72

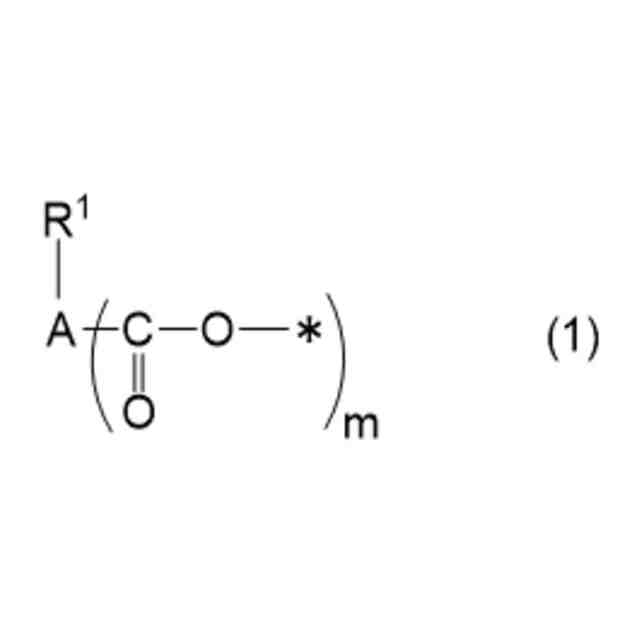

（式中、Ｒ
１
は、炭素数６～１６のアルキル基又は炭素数６～１６のアルケニル基を表し、
Ａは、炭化水素基を表し、
＊は、ポリエステル骨格における結合部を表し、
ｍは、２以上の整数を表す。）
JPEG
26
67

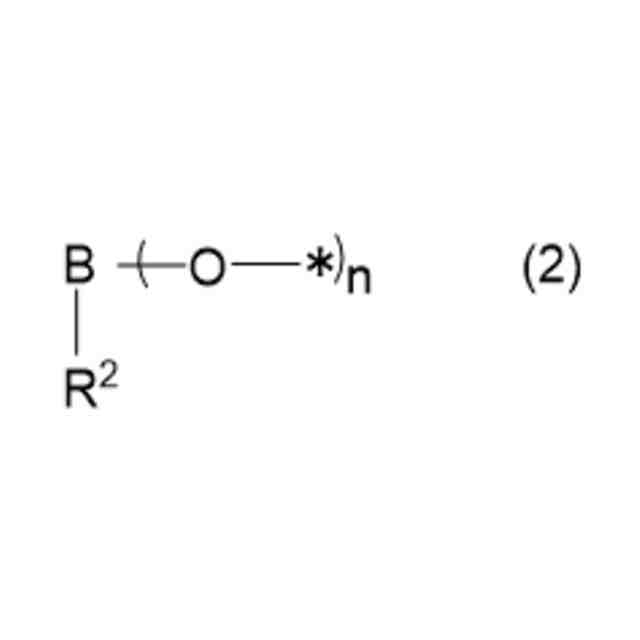

（式中、Ｒ
２
は、炭素数６～１６のアルキル基又は炭素数６～１６のアルケニル基を表し、
Ｂは、炭化水素基を表し、
＊は、ポリエステル骨格における結合部を表し、
ｎは、２以上の整数を表す。）
JPEG
18
87

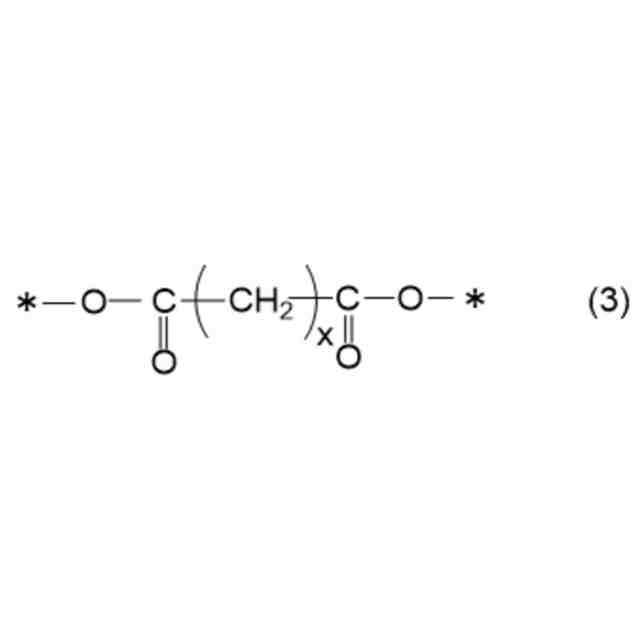

（式中、＊は、ポリエステル骨格における結合部を表し、
ｘは、６～１６の整数を表す。）
JPEG
16
75

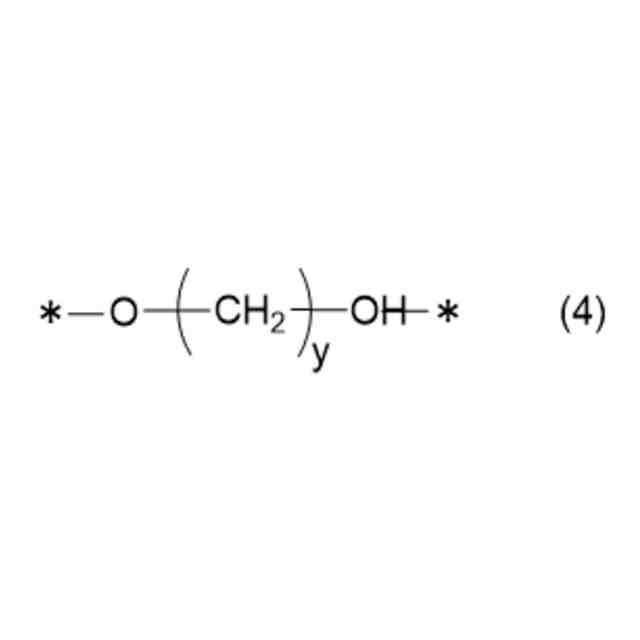

（式中、＊は、ポリエステル骨格における結合部を表し、
ｙは、６～１６の整数を表す。）
該非晶性樹脂ＡのＳＰ値をＳＰ
Ａ
（ｃａｌ／ｃｍ
３
）
０．５
、該結晶性ポリエステルＣのＳＰ値をＳＰ
Ｃ
（ｃａｌ／ｃｍ
３
）
０．５
としたとき、該ＳＰ
Ａ
と該ＳＰ
Ｃ
とが下記式（Ｃ）を満たし、
１．００≦ＳＰ
Ａ
―ＳＰ
Ｃ
≦１．３５・・・（Ｃ）
該トナーがリン化合物由来のリン元素を含有し、
該トナーの質量を基準とした、該トナー中の該リン元素の含有量をＷ
Ｐ
（ｐｐｍ）としたとき、該Ｗ
Ｐ
が下記式（Ｄ）を満たすことを特徴とする請求項１～３のいずれか１項に記載の電子写真装置。
５≦Ｗ
Ｐ
≦５００・・・（Ｄ）
【請求項６】
前記Ｗ
Ｐ
が下記式（Ｅ）を満たす請求項５に記載の電子写真装置。
２０≦Ｗ
Ｐ
≦５００・・・（Ｅ）

発明の詳細な説明【技術分野】
【０００１】
本開示は、電子写真装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
近年電子写真装置には高速化、小型化、省エネルギーといった様々な要求がされている。電子写真装置に用いる電子写真感光体には高速化に対応した高感度化が要求されており、例えば特許文献１には電荷輸送物質としてエナミン系化合物を用いることで高感度な電子写真感光体を提供する技術が記載されている。
また、省エネルギーな電子写真装置を実現するために、低温でトナーを定着する技術が提案されている。特許文献２には、ポリエチレンテレフタレートと、アルコール成分と、カルボン酸成分とを反応させて得られるポリエステルを樹脂成分の一つとして有するトナーに関する技術が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－１１５０７７号公報
特開２００４－２８００８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記の特許文献１と２を組み合わせて使用した場合、高温高湿環境下での繰り返し使用時において改善の余地があった。すなわち、電子写真感光体上の印字が繰り返された部分とそれ以外の部分で電子写真感光体の静電潜像形成時において明部電位差が生じ、画像濃度ムラ（パターンメモリー）が生じる場合があった。
本開示は、高温高湿環境下での繰り返し使用時における画像濃度ムラ（パターンメモリー）の発生が抑制された電子写真装置の提供に向けたものである。
【課題を解決するための手段】
【０００５】
本開示によれば、電子写真感光体の表面を帯電するための帯電手段と、
帯電された該電子写真感光体の表面に像露光光を照射して該電子写真感光体の表面に静電潜像を形成するための像露光手段と、
トナーを有し、該静電潜像を該トナーにより現像して該電子写真感光体の表面にトナー像を形成するための現像手段と、
該トナー像を該電子写真感光体の表面から転写材に転写するための転写手段と、
該トナー像を該電子写真感光体の表面から転写材に転写した後に該電子写真感光体の表面に残留する残留トナーを除去するためのクリーニング手段と、
を有する電子写真装置であって、
該電子写真感光体が、下記式（Ａ）で示される化合物、結着樹脂及びケイ素原子含有粒子を含有する表面層を有し、
該ケイ素原子含有粒子が、シリカ粒子又はシリコーン樹脂粒子であり、
該トナーが、ポリエチレンテレフタレートセグメントを有するポリエステル樹脂を含有するトナー粒子を有する、
ことを特徴とする電子写真装置が提供される。
JPEG
77
122

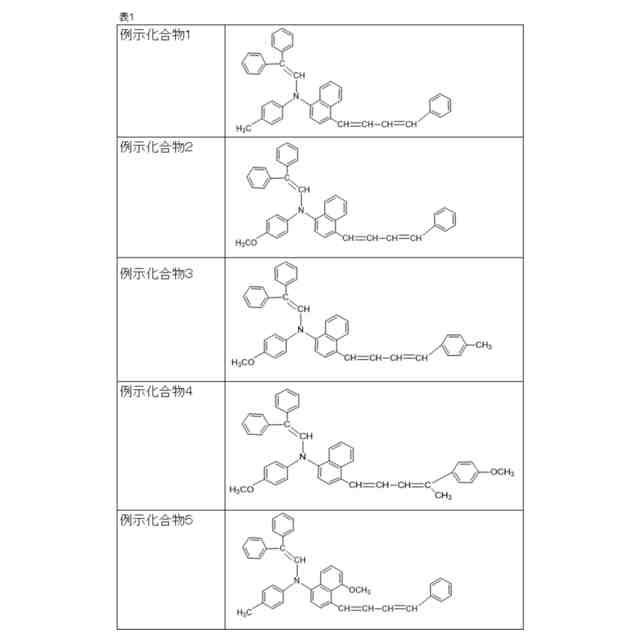

（式（Ａ）中、ａ
１
～ａ
６
は、それぞれ独立に、水素原子、ハロゲン原子、置換若しくは無置換のアルキル基、置換若しくは無置換のアルコキシ基、ジアルキルアミノ基、又は、置換若しくは無置換のアリール基を示す、あるいは、互いに結合して環構造を形成してもよい。ｂ
１
～ｂ
５
、ｃ
１
～ｃ
５
及びｄ
１
～ｄ
５
は、それぞれ独立に、水素原子、ハロゲン原子、置換若しくは無置換のアルキル基、置換若しくは無置換のアルコキシ基、ジアルキルアミノ基、置換若しくは無置換のアリール基、置換若しくは無置換のアリールオキシ基、又は、置換若しくは無置換のアリールチオ基を示す、あるいは、互いに結合して環構造を形成してもよい。Ａｒ
１
及びＡｒ
２
は、それぞれ独立に、水素原子、置換若しくは無置換のアルキル基、置換若しくは無置換のアリール基、置換若しくは無置換のアラルキル基、又は、置換若しくは無置換の複素環基を示す、あるいは、互いに結合して環構造を形成してもよい。ただし、Ａｒ
１
及びＡｒ
２
の両方が水素原子になることはない。）
【発明の効果】
【０００６】
本開示の一態様によれば、高温高湿環境下での繰り返し使用時における画像濃度ムラ（パターンメモリー）の発生が抑制された電子写真装置が提供できる。
【図面の簡単な説明】
【０００７】
電子写真感光体の構成の一例を示す概略図である。
電子写真感光体を有する電子写真装置の一例を示す概略図である。
【発明を実施するための形態】
【０００８】
本発明者らの検討の結果、電子写真感光体の表面層に上記式（Ａ）で示される化合物、結着樹脂、及びケイ素原子含有粒子を含有し、トナーがポリエチレンテレフタレートセグメントを有するポリエステル樹脂を含有するトナー粒子を有することで高温高湿環境下での繰り返し使用時における画像濃度ムラ（パターンメモリー）の発生が抑制できることを見出した。
【０００９】
本開示の電子写真装置が、高温高湿環境下での繰り返し使用時における画像濃度ムラの発生を抑制する効果に優れる理由について、本発明者らは以下のように推測している。
式（Ａ）で示される化合物はエナミン系化合物の一種であり、高感度の電荷輸送物質として電子写真感光体に用いられることで知られるが、湿度変化により感度が変化しやすいという特徴を持ち合わせている。
【００１０】
一方ポリエチレンテレフタレートセグメントを有するトナーは、トナーに一般的に用いられるポリエステル樹脂と比較すると、極性が高くなる傾向があることから、水との親和性が高くなりやすい。そのため、電子写真感光体の表面に、トナーが存在すると、電子写真感光体表面の水分量は使用環境における空気中の水分量よりも高くなる。電子写真装置が高温高湿環境下において使用された場合は、その影響は顕著になる。
（【００１１】以降は省略されています）
