特許ウォッチ

公開番号2025108927
公報種別公開特許公報(A)
公開日2025-07-24
出願番号2024002480
出願日2024-01-11
発明の名称冷却庫
出願人フクシマガリレイ株式会社
代理人個人
主分類F25D 21/04 20060101AFI20250716BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】区分壁で仕切られた上側の冷凍室と下側の冷蔵室とを備える冷却庫において、冷蔵室用の冷却器を収容する冷蔵用ダクト内における区分壁の下面の結露を抑制する。
【解決手段】冷蔵用ダクト22は、冷蔵室4の後面に沿う鉛直部23と、区分壁2の下面に沿う水平部24とからなる。水平部24の前部には、冷却器9で冷却された室内空気を区分壁2の下面に沿って吹き出す吹出口26が形成されており、水平部24の吹出口26の後方には、循環ファン11を支持するファン支持壁34が形成されている。水平部24のファン支持壁34よりも前側の領域を正圧領域PAと規定し、冷蔵用ダクト22のファン支持壁34よりも後側の領域を負圧領域NAと規定したとき、ファン支持壁34の上端と区分壁2の下面との間に、正圧領域PAと負圧領域NAを連通する還気隙間57が形成されている。

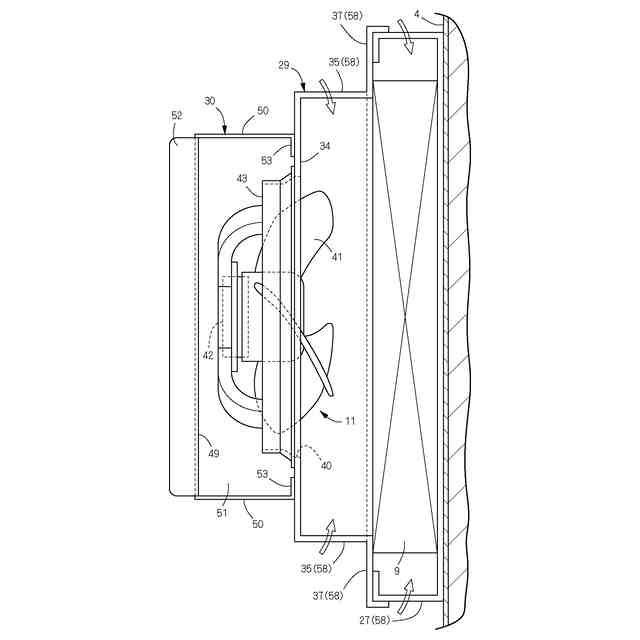

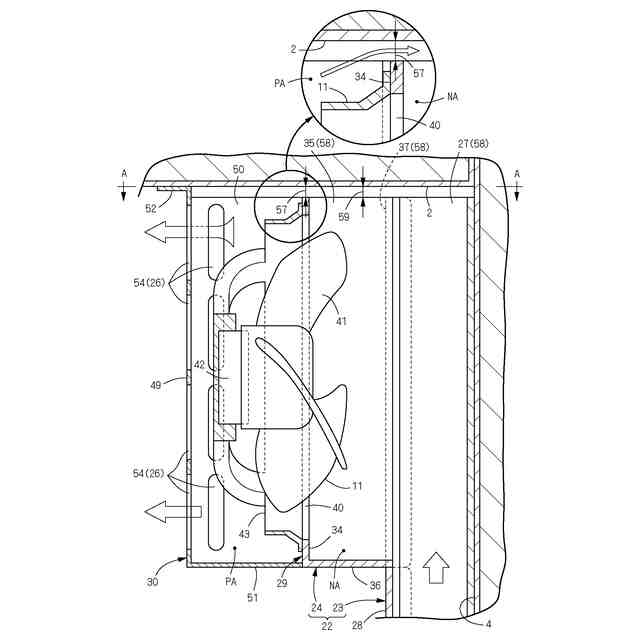

【選択図】図1

特許請求の範囲【請求項１】
冷凍室（３）と、当該冷凍室（３）の下方に配された冷蔵室（４）とを備え、これら冷凍室（３）と冷蔵室（４）との間が区分壁（２）により仕切られている冷却庫において、
冷蔵室（４）内の室内空気を冷却する冷却器（９）と、冷蔵室（４）内の室内空気を循環させる循環ファン（１１）と、これら冷却器（９）と循環ファン（１１）とを収容する冷蔵用ダクト（２２）とを備え、

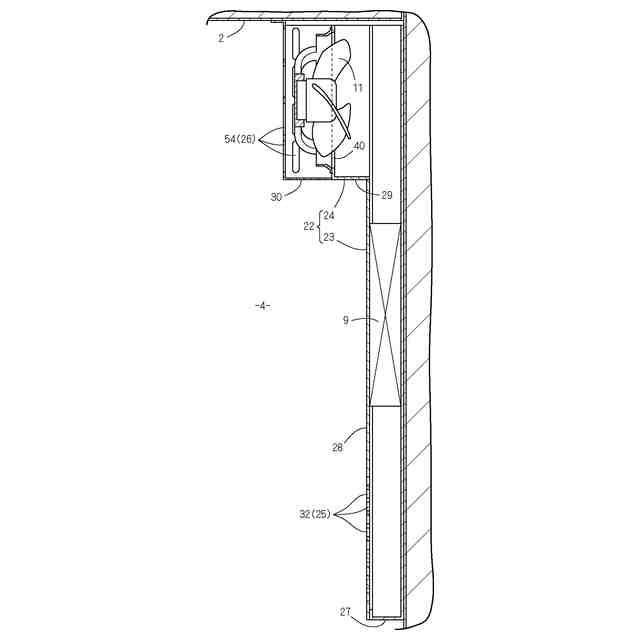

冷蔵用ダクト（２２）は、冷蔵室（４）の後面に沿う鉛直部（２３）と、区分壁（２）の下面に沿う水平部（２４）とからなり、
水平部（２４）の前部には、冷却器（９）で冷却された室内空気を区分壁（２）の下面に沿って吹き出す吹出口（２６）が形成されており、水平部（２４）の吹出口（２６）の後方には、循環ファン（１１）を支持するファン支持壁（３４）が形成されており、
水平部（２４）のファン支持壁（３４）よりも前側の領域を正圧領域（ＰＡ）と規定し、冷蔵用ダクト（２２）のファン支持壁（３４）よりも後側の領域を負圧領域（ＮＡ）と規定したとき、ファン支持壁（３４）の上端と区分壁（２）の下面との間に、正圧領域（ＰＡ）と負圧領域（ＮＡ）を連通する還気隙間（５７）が形成されていることを特徴とする冷却庫。
続きを表示（約 300 文字）【請求項２】
ファン支持壁（３４）と共に負圧領域（ＮＡ）を区画する壁を包囲壁（５８）と規定したとき、包囲壁（５８）の上端と区分壁（２）の下面との間に、冷蔵室（４）の庫内空間と冷蔵用ダクト（２２）内の負圧領域（ＮＡ）とを連通する吸気隙間（５９）が形成されている請求項１に記載の冷却庫。
【請求項３】
水平部（２４）の前部には、ファン支持壁（３４）と共に正圧領域（ＰＡ）を区画する通風枠（３０）が設けられており、
通風枠（３０）の上端に、ファン支持壁（３４）の上端よりも上方に突出して、区分壁（２）の下面に当接する当接片（５２）が形成されている請求項１または２に記載の冷却庫。

発明の詳細な説明【技術分野】
【０００１】
本発明は、区分壁で仕切られた上側の冷凍室と下側の冷蔵室とを備える冷却庫に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
この種の冷却庫に関して、本出願人は先に特許文献１を出願している。特許文献１の冷却庫において、区分壁の下側に設けられる冷蔵室の後部には、蒸発器を収容する上下に長い熱交換領域が形成されている。熱交換領域の下部には、冷蔵室内の空気の吸込口が設けられており、熱交換領域の上部には、蒸発器を通過して冷却された空気の吹出口が設けられている。空気の吹出口は前向きに開口しており、多数の送給孔を備える四角皿状の送給ダクトによって前方から覆われている。送給孔の一部は送給ダクトの上壁に設けられており、したがって吹出口から吹き出された空気の一部は、送給ダクトの上壁から区分壁に向かって流れる。つまり、吹出口から吹き出された空気の一部は、熱交換領域の外側（前側）に位置する区分壁の下面に向かって吹き出される。
【０００３】
区分壁はその上側の冷凍室の空気で冷却されるため、区分壁の下面は冷蔵室内の空気よりも低温になりやすい。このとき、上記のように熱交換領域の外側（前側）に位置する区分壁の下面に向かって冷蔵室内の空気が吹き出されていると、このように空気を受ける区分壁の領域（受風領域）では空気との間で熱交換が促進され、両者の温度差を小さくするとともに、区分壁の下面近傍における空気の停滞を解消することができるので、区分壁の下面に結露が生じることを抑制することができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－８１０８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
以上のように、特許文献１の冷却庫では、熱交換領域の外側に位置する区分壁の下面に向かって空気が吹き出すことで、当該空気を受ける区分壁の領域（受風領域）に結露が生じることを抑制することができる。しかし、送給ダクトから吹き出された空気が当たらない部分、特に熱交換領域の内側においては、区分壁の下面の結露を能動的に抑制することはできず、その点に改良の余地があった。
【０００６】
本発明の目的は、区分壁で仕切られた上側の冷凍室と下側の冷蔵室とを備える冷却庫において、熱交換領域の内側、より具体的には冷蔵室用の冷却器が収容された冷蔵用ダクトを構成する区分壁の下面に結露が生じることを抑制することにある。
【課題を解決するための手段】
【０００７】

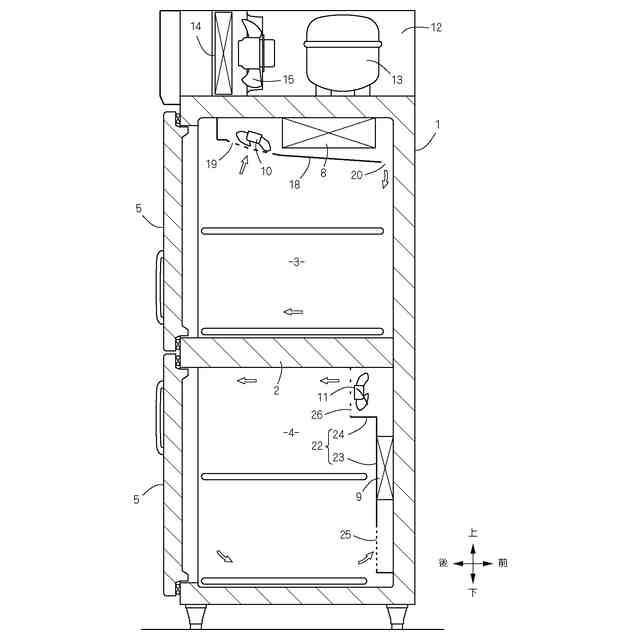

本発明は、冷凍室３と、当該冷凍室３の下方に配された冷蔵室４とを備え、これら冷凍室３と冷蔵室４との間が区分壁２により仕切られている冷却庫を対象とする。この冷却庫は、冷蔵室４内の室内空気を冷却する冷却器９と、冷蔵室４内の室内空気を循環させる循環ファン１１と、これら冷却器９と循環ファン１１とを収容する冷蔵用ダクト２２とを備える。冷蔵用ダクト２２は、冷蔵室４の後面に沿う鉛直部２３と、区分壁２の下面に沿う水平部２４とからなる。水平部２４の前部には、冷却器９で冷却された室内空気を区分壁２の下面に沿って吹き出す吹出口２６が形成されており、水平部２４の吹出口２６の後方には、循環ファン１１を支持するファン支持壁３４が形成されている。そして、水平部２４のファン支持壁３４よりも前側の領域を正圧領域ＰＡと規定し、冷蔵用ダクト２２のファン支持壁３４よりも後側の領域を負圧領域ＮＡと規定したとき、ファン支持壁３４の上端と区分壁２の下面との間に、正圧領域ＰＡと負圧領域ＮＡを連通する還気隙間５７が形成されていることを特徴とする。
【０００８】

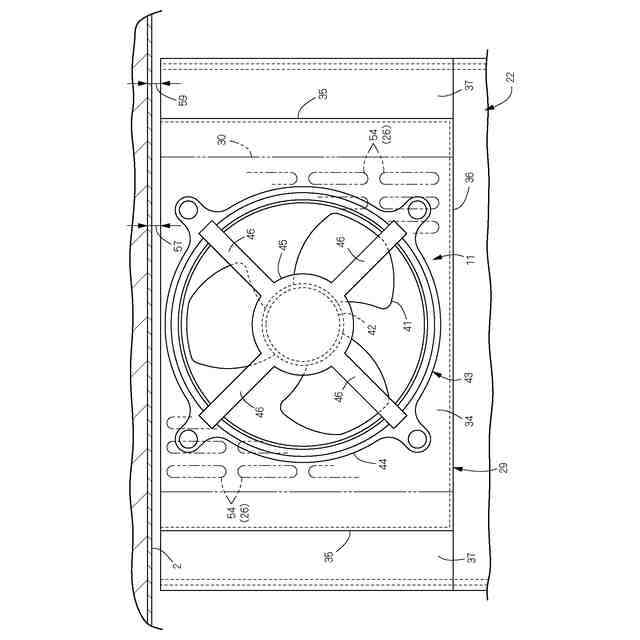

ファン支持壁３４と共に負圧領域ＮＡを区画する壁を包囲壁５８と規定したとき、包囲壁５８の上端と区分壁２の下面との間に、冷蔵室４の庫内空間と冷蔵用ダクト２２内の負圧領域ＮＡとを連通する吸気隙間５９が形成されている。
【０００９】

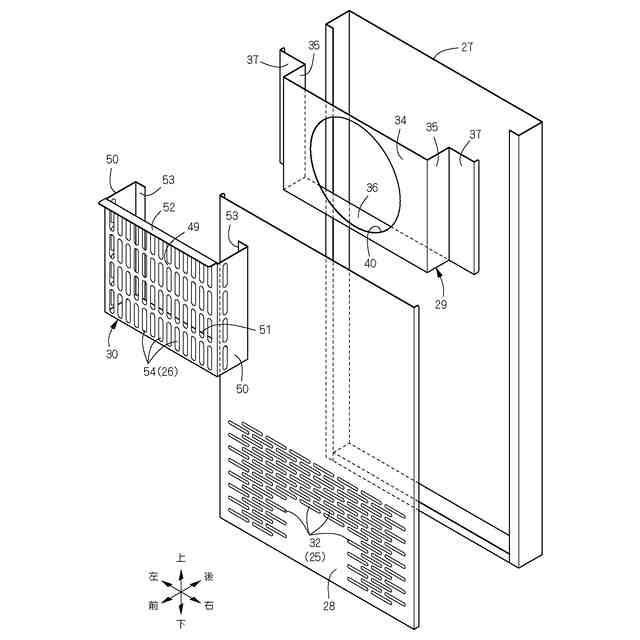

水平部２４の前部には、ファン支持壁３４と共に正圧領域ＰＡを区画する通風枠３０が設けられており、通風枠３０の上端に、ファン支持壁３４の上端よりも上方に突出して、区分壁２の下面に当接する当接片５２が形成されている。
【発明の効果】
【００１０】
本発明に係る冷却庫のように、ファン支持壁３４の上端と区分壁２の下面との間に、正圧領域ＰＡと負圧領域ＮＡを連通する還気隙間５７が形成されていると、当該還気隙間５７を介して、負圧領域ＮＡから正圧領域ＰＡへ流れ込んだ空気の一部は、再び負圧領域ＮＡへ戻ることとなり、これら正圧領域ＰＡと負圧領域ＮＡとの間に小規模なショートサーキットを形成することができる。これにより、冷蔵用ダクト２２内で区分壁２の下面に沿う空気流を形成することができるので、冷凍室３の空気により冷却される区分壁２と冷蔵室４の空気との熱交換を促進して、両者の温度差を小さくするとともに、区分壁２の下面近傍における空気の停滞を解消することができ、これにより冷蔵用ダクト２２内における区分壁２の下面の結露を抑制することができる。
（【００１１】以降は省略されています）
