特許ウォッチ

公開番号2025110085
公報種別公開特許公報(A)
公開日2025-07-28
出願番号2024003812
出願日2024-01-15
発明の名称樹脂成型部材
出願人TOTO株式会社
代理人個人,個人,個人,個人
主分類B29C 45/00 20060101AFI20250718BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】表面の耐傷性に優れ、また光沢のある質感に優れた樹脂成型部材の提供。
【解決手段】
結晶性樹脂を含んでなる樹脂成型部材であって、無機フィラーをさらに含んでなる。そして、その表面の光沢がGs(20°)で35～75であることを特徴とする樹脂成型部材は、表面の耐傷性に優れ、また光沢のある質感に優れ、例えば質感は陶器の質感と類似するものとすることができ、陶器と組み合わせた便ふたやその付属機器の容器・カバーとされることで、一体性あるデザインとすることができる。
【選択図】なし
特許請求の範囲【請求項１】
結晶性樹脂を含んでなる樹脂成型部材であって、
無機フィラーをさらに含んでなり、
その表面の光沢がＧｓ（２０°）で３５～７５である、樹脂成型部材。
続きを表示（約 740 文字）【請求項２】

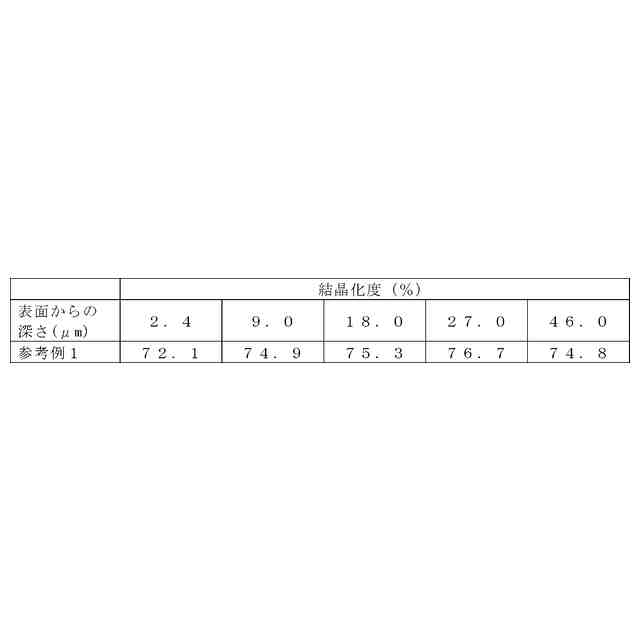

その最表層における結晶化度が５０％以上であり、かつ前記最表層の前記結晶化度が、前記最表層から少なくとも深さ９．０μｍまで保持される、請求項１に記載の樹脂成型部材。
【請求項３】
その表面の光沢がＧｓ（２０°）で４０～６５である、請求項１又は２に記載の樹脂成型部材。
【請求項４】
その表面の光沢がＧｓ（６０°）で７０～８９である、請求項１又は２に記載の樹脂成型部材。
【請求項５】
その表面の光沢がＧｓ（６０°）で７５～８９である、請求項１又は２に記載の樹脂成型部材。
【請求項６】
その表面のウェーブスキャンＤＯＩ測定装置によるＤＯＩ値が５０～７６である、請求項１又は２に記載の樹脂成型部材。
【請求項７】
前記ＤＯＩ値が５８～６８である、請求項１又は２に記載の樹脂成型部材。
【請求項８】
無機フィラーの含有率が５～３５質量％である、請求項１又は２に記載の樹脂成型部材。
【請求項９】
前記無機フィラーがガラス繊維又はマイカである、請求項１又は２に記載の樹脂成型部材。
【請求項１０】
結晶性樹脂が、ポリプロピレン（ＰＰ）、ポリブチレンテレフタレート（ＰＢＴ）、ポリエチレン（ＰＥ）、ポリアミド（ＰＡ）、ポリアセタール、ポリオキシメチレン（ＰＯＭ）、ポリエチレンテレフタレート（ＰＥＴ）、ポリエーテルエーテルケトン（ＰＥＥＫ）、ポリフェニレンスルファイド（ＰＰＳ）、及びポリテトラフルオロエチレン（ＰＴＦＥ）からなる群から選択される少なくとも一種である、請求項１又は２に記載の樹脂成型部材。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、耐傷性及び光沢のある質感に優れた樹脂成型部材に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
樹脂材料によってさまざまな成型部材が形成され、その表面は擦り傷などが付きにくいものであることに加え、その外観が重視される部材にあっては、光沢があるなどの質感が求められる。さらに、成型部材が他の部材、例えば陶器とともに組み合わせて用いられる場合、その外観が類似していることが、製品に一体性あるデザインをもたらし、製品価値を上げることができるので望ましい。
【０００３】
耐傷性があり、また光沢に優れた樹脂としてユリア樹脂（尿素樹脂）がしばしば挙げられるが、寸法安定性や成形性、さらに材料コストにおいて、他の種類の樹脂に劣る場合がある。一方、価格や成形性において有利な樹脂（例えばポリプロピレン系の樹脂）は、耐傷性に劣る場合がある。そのような樹脂については、耐傷性を改善するため、ガラス繊維などの無機フィラーを混入して機械強度を高めること（特開２００５－１８８１８２号公報（特許文献１））、あるいは、樹脂を結晶性とすることで硬度を挙げること（特開２０２１－１３７５６７号公報（特許文献２））などが提案されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００５－１８８１８２号公報
特開２０２１－１３７５６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明者らは、今般、樹脂成型部材において、結晶性樹脂に無機フィラーを混入させることで、優れた表面の耐傷性に加え、光沢のある質感に優れた樹脂成型部材が得られることを見出した。本発明はかかる知見に基づくものである。
【０００６】
したがって、本発明は、表面の耐傷性に優れ、また光沢のある質感に優れた樹脂成型部材の提供をその目的としている。
【課題を解決するための手段】
【０００７】
そして、本発明による樹脂成型部材は、結晶性樹脂を含んでなる樹脂成型部材であって、無機フィラーをさらに含んでなる。そして、その表面の光沢がＧｓ（２０°）で３５～７５であることを特徴とするものである。
【発明の効果】
【０００８】
本発明によれば、表面の耐傷性に優れ、また光沢のある質感に優れた樹脂成型部材が提供される。本発明による樹脂成型部材は、ユリア樹脂に劣らない耐傷性、さらに光沢ある美観を備え、それを比較的価格の安い樹脂により実現することができる点で有利である。さらに、その光沢は陶器の外観と類似するものとすることができ、陶器と組み合わせた製品、例えば便器とその便ふたとして組み合わせることで一体性あるデザインをもたらし、製品価値を上げることができるとの利点も得られる。
【発明を実施するための形態】
【０００９】
定義
表面光沢：Ｇｓ（２０°）及びＧｓ（６０°）
本明細書において、表面光沢Ｇｓ（２０°）及びＧｓ（６０°）は、ＪＩＳＺ８７４１：鏡面光沢度－測定方法に準拠した測定方法において、２０度鏡面光沢及び６０度鏡面を意味する。すなわち、同測定方法において、入射角２０度での光沢Ｇｓ（２０°）及び入射角６０度でのＧｓ（６０°）を意味する。
【００１０】
ウェーブスキャンＤＯＩ測定装置によるＤＯＩ値
本明細書において用いた「ウェーブスキャンＤＯＩ測定装置によるＤＯＩ値とは、具体的には、ＢＹＫＧａｒｄｎｅｒ社製(ドイツ国)Ｗａｖｅ－ＳｃａｎＤＩＯ（オレンジピール測定装置）により測定されるＤＯＩ値であり、本装置は対象表面を、人間の目のように光学的に波長の明／暗パターンを測定する方法として知られている。このマイクロウェーブスキャンは、レーザーの点光源が試料表面に対する垂線から６０°傾いた角度でレーザー光を照射し、検出器が前記垂線に対して反対の同角度の反射光を測定する。この装置は、レーザーの点光源を塗装試料面の上を移動させてスキャンすることで、反射光の明／暗を決められた間隔で一点ずつ測定し、試料表面の光学的プロファイルを検出できる。検出された光学的プロファイルは、周波数フィルターを通してスペクトル解析して、塗装などにおいては下地、内部、表面のストラクチャーを解析することができる。この装置の特性スペクトルは次のとおりである。
ｄｕ：波長０．１ｍｍ以下
Ｗａ：波長０．１～０．３ｍｍ
Ｗｂ：波長０．３～１ｍｍ
Ｗｃ：波長１～３ｍｍ
Ｗｄ：波長３～１０ｍｍ
Ｗｅ：波長１０～３０ｍｍ
Ｓｗ：波長０．３～１．２ｍｍ
Ｌｗ：波長１．２～１２ｍｍ
ＤＯＩ：波長０．３ｍｍ以下
ここで、ＤＯＩはｄｕ、Ｗａ、Ｗｂからなるパラメータで
ＤＯＩ＝ｆ（ｄｕ，Ｗａ，Ｗｂ）
で表わされる。本発明にあっては、上記ＤＯＩ値を用いる。

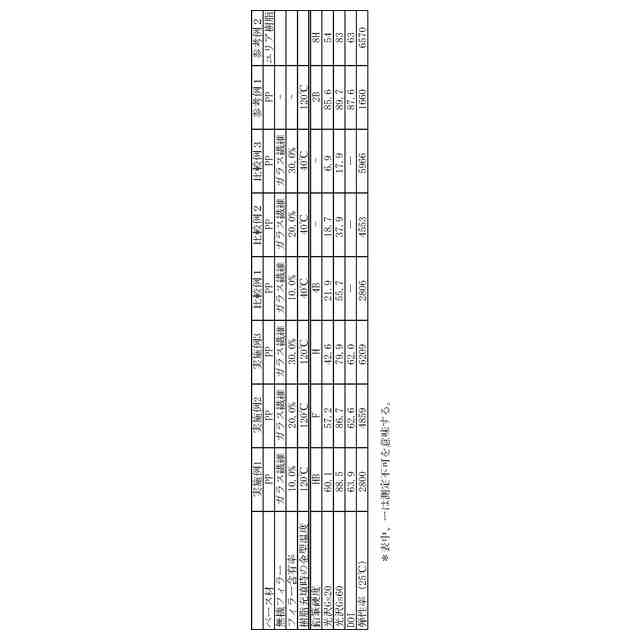

（【００１１】以降は省略されています）

関連特許
