公開番号2025109751
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2025077174,2021086725
出願日2025-05-07,2021-05-24
発明の名称プロジェクター
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G03B 21/14 20060101AFI20250717BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】大型化することが抑えられたプロジェクターを提供する。
【解決手段】収容部400が設けられた外装筐体100と、外装筐体100に収容され、光を射出する光源ユニットと、外装筐体100に収容され、光から画像光を生成する画像形成ユニットと、外装筐体100に取り付けられ、画像光を投射する投射光学ユニットと、投射された画像光を撮像する着脱可能な撮像ユニット200と、を備え、撮像ユニット200は、収容部400に収容される。
【選択図】図13
特許請求の範囲【請求項１】
収容部が設けられた外装筐体と、
前記外装筐体に収容され、光を射出する光源ユニットと、
前記外装筐体に収容され、前記光から画像光を生成する画像形成ユニットと、
前記外装筐体に取り付けられ、前記画像光を投射する投射光学ユニットと、
投射された前記画像光を撮像する着脱可能な撮像ユニットと、
を備え、
前記撮像ユニットは、前記収容部に収容されることを特徴とするプロジェクター。
続きを表示（約 1,300 文字）【請求項２】
外装筐体と、
前記外装筐体に設けられ、投射された画像光を撮像する着脱可能な撮像ユニットが収容される収容部と、
前記外装筐体に収容され、光を射出する光源ユニットと、
前記外装筐体に収容され、前記光から画像光を生成する画像形成ユニットと、
前記外装筐体に取り付けられ、前記画像光を投射する投射光学ユニットと、
を備えることを特徴とするプロジェクター。
【請求項３】
請求項２に記載のプロジェクターであって、
前記収容部に収容され、前記撮像ユニットを固定する固定部材を備え、
前記固定部材及び前記撮像ユニットには、互いの相対的な位置を決める位置決め機構が設けられていることを特徴とするプロジェクター。
【請求項４】
請求項２又は請求項３に記載のプロジェクターであって、
前記外装筐体は、前記投射光学ユニットが設けられる面である第１面を有し、
前記撮像ユニットが前記第１面から突出する量は、前記投射光学ユニットが前記第１面から突出する量よりも小さいことを特徴とするプロジェクター。
【請求項５】
請求項２又は請求項３に記載のプロジェクターであって、
前記外装筐体は、前記投射光学ユニットが設けられる面である第１面を有し、
前記撮像ユニットは、前記第１面から突出しないことを特徴とするプロジェクター。
【請求項６】
請求項２乃至請求項５のいずれか一項に記載のプロジェクターであって、
前記外装筐体は、前記収容部を覆う開閉可能なカバー部を有することを特徴とするプロジェクター。
【請求項７】
請求項６に記載のプロジェクターであって、
前記撮像ユニットは、前記画像光が透過する撮像レンズを備え、
前記カバー部は、前記撮像レンズに対応する位置に開閉可能な開口部を有することを特徴とするプロジェクター。
【請求項８】
請求項３乃至請求項７のいずれか一項に記載のプロジェクターであって、
前記固定部材は、
前記位置決め機構が設けられた第１壁部と、
前記第１壁部と交差する方向に設けられた第２壁部と、
前記第１壁部及び前記第２壁部と交差する方向に設けられた第３壁部と、
を備えることを特徴とするプロジェクター。
【請求項９】
請求項２乃至請求項８のいずれか一項に記載のプロジェクターであって、
前記収容部には、前記撮像ユニットと電気的に接続されるコネクターを有するケーブルと、前記ケーブルを支持する支持部と、が設けられ、
前記収容部の中に延在する前記ケーブルの長さは、前記収容部の奥行の長さよりも長いことを特徴とするプロジェクター。
【請求項１０】
請求項２乃至請求項９のいずれか一項に記載のプロジェクターであって、
前記収容部には、前記プロジェクターと電気的に接続される被接続機器を保持する保持機構が設けられ、
前記収容部は、前記撮像ユニット及び前記被接続機器を収容することを特徴とするプロジェクター。

発明の詳細な説明【技術分野】
【０００１】
本発明は、プロジェクターに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
例えば、特許文献１には、プロジェクターから投射された画像の歪みやフォーカス調整を自動で行うため、投射された画像を撮像する撮像装置をプロジェクターの筐体上面に、面ファスナを用いて取り付ける技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－１８０８０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、先行文献１の技術では、プロジェクターの筐体上面から撮像装置全体が突出することになり、プロジェクターが大型化するという課題がある。
【課題を解決するための手段】
【０００５】
プロジェクターは、収容部が設けられた外装筐体と、前記外装筐体に収容され、光を射出する光源ユニットと、前記外装筐体に収容され、前記光から画像光を生成する画像形成ユニットと、前記外装筐体に取り付けられ、前記画像光を投射する投射光学ユニットと、投射された前記画像光を撮像する着脱可能な撮像ユニットと、を備え、前記撮像ユニットは、前記収容部に収容される。
【０００６】
プロジェクターは、外装筐体と、前記外装筐体に設けられ、投射された画像光を撮像する着脱可能な撮像ユニットが収容される収容部と、前記外装筐体に収容され、光を射出する光源ユニットと、前記外装筐体に収容され、前記光から画像光を生成する画像形成ユニットと、前記外装筐体に取り付けられ、前記画像光を投射する投射光学ユニットと、を備える。
【図面の簡単な説明】
【０００７】

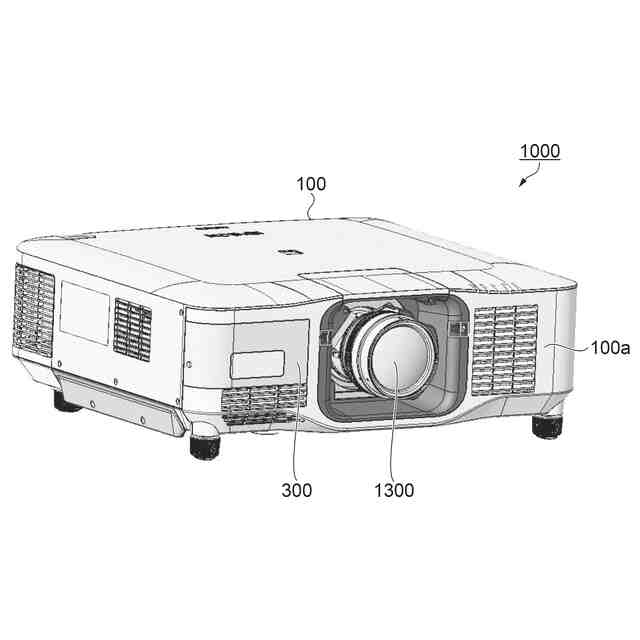

プロジェクターの構成を示す斜視図。

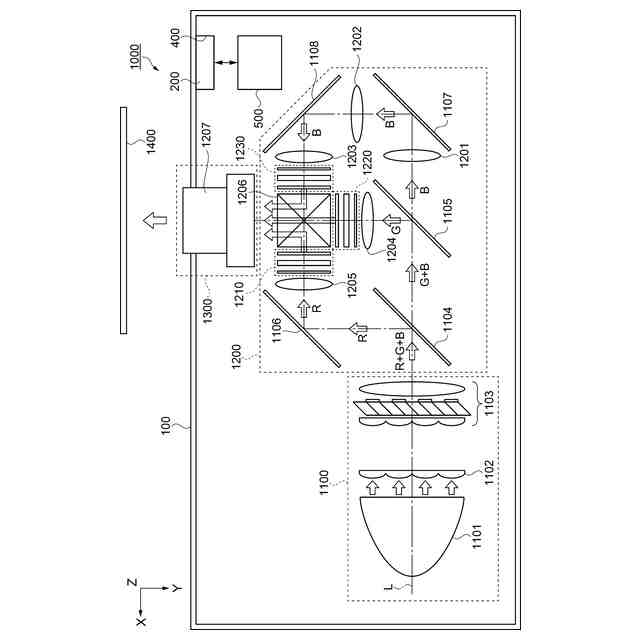

プロジェクターの内部構成を示す図。
プロジェクターの構成を示す斜視図。
プロジェクターの一部の構成を示す斜視図。

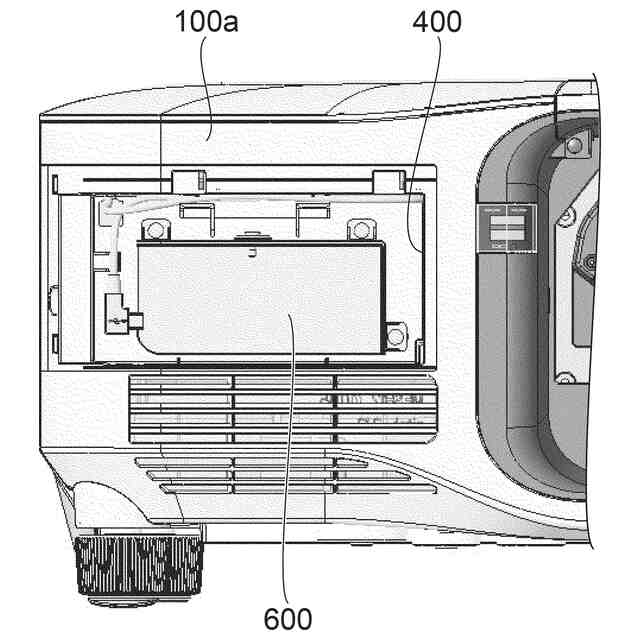

収容部の構成を示す正面図。
収容部の構成を示す斜視図。

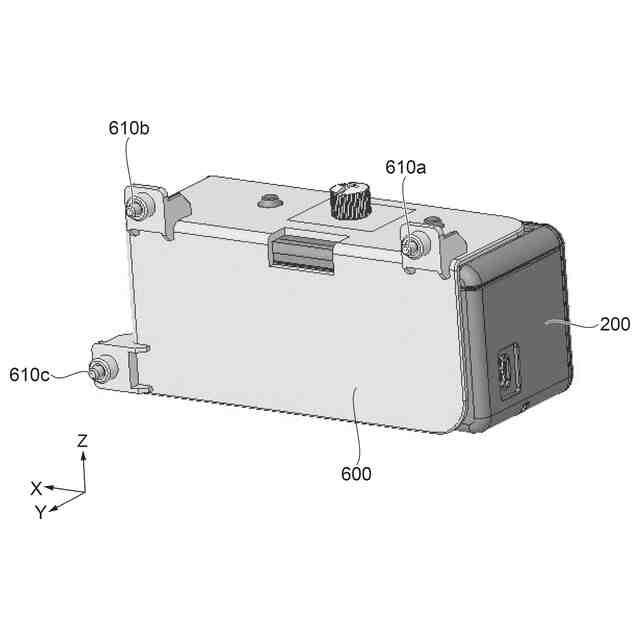

撮像ユニットと固定部材とを組み合わせたときの構成を示す斜視図。
撮像ユニットと固定部材とを組み合わせたときの構成を示す斜視図。
カバー部の構成を示す斜視図。
固定部材の裏側の構成を示す斜視図。
収容部の中の構成を示す斜視図。
収容部の中の構成を示す正面図。
プロジェクターの構成を示す斜視図。
プロジェクターの構成を示す側面図。
撮像ユニットと固定部材とを組み合わせたときの構成を示す斜視図。
固定部材の構成を示す斜視図。
変形例の収容部の構成を示す断面図。
【発明を実施するための形態】
【０００８】
以下の各図においては、互いに直交する３つの軸をＸ軸、Ｙ軸、及びＺ軸として説明する。Ｘ軸に沿う方向を「Ｘ方向」、Ｙ軸に沿う方向を「Ｙ方向」、Ｚ軸に沿う方向を「Ｚ方向」とし、矢印の方向が＋方向であり、＋方向と反対の方向を－方向とする。なお、＋Ｚ方向を「上」又は「上方」、－Ｚ方向を「下」又は「下方」ということもあり、＋Ｚ方向から見ることを平面視あるいは平面的ともいう。また、Ｚ方向＋側の面を上面、これと反対側となるＺ方向－側の面を下面として説明する。
【０００９】
まず、図１を参照しながら、プロジェクター１０００の構成を説明する。
【００１０】
図１に示すように、プロジェクター１０００は、外装筐体１００と、外装筐体１００の第１面１００ａの側に配置された投射光学ユニット１３００と、第１面１００ａにおける投射光学ユニット１３００の－Ｘ方向に配置された撮像ユニット２００と、撮像ユニット２００を覆うカバー部３００と、を備えている。プロジェクター１０００は、投射光学ユニット１３００から投射された画像光を画像情報に応じて変調し、スクリーンなどの被投射面に画像を拡大投射する。
（【００１１】以降は省略されています）
