発明の名称印刷装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B41J 2/01 20060101AFI20250722BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】変形が発生するおそれがあった。
【解決手段】印刷装置は、複数のヘッドを支持するヘッドユニットベースと、ヘッドユニットベースの長手方向においてヘッドユニットベースの一方端を保持する第1ヘッドユニットベース保持部と、同様に長手方向においてヘッドユニットベースの他方端を保持する第2ヘッドユニットベース保持部と、を有するヘッドユニットベース保持部と、第1ヘッドユニットベース保持部においてヘッドユニットベースを固定する第1固定部材と、第2ヘッドユニットベース保持部においてヘッドユニットベースを固定する第2固定部材とを備え、第1ヘッドユニットベース保持部の第1上面及び第2ヘッドユニットベース保持部の第2上面にヘッドユニットベースを載置すると共に、第1固定部材と第2固定部材とでヘッドユニットベースを長手方向に挟持し、ヘッドユニットベースとヘッドユニットベース保持部とを固定する。
【選択図】図2
特許請求の範囲【請求項１】
複数のヘッドを支持するヘッドユニットベースと、
前記ヘッドユニットベースの長手方向において前記ヘッドユニットベースの一方端を保持する第１ヘッドユニットベース保持部と、前記ヘッドユニットベースの前記長手方向において前記ヘッドユニットベースの他方端を保持する第２ヘッドユニットベース保持部と、を有するヘッドユニットベース保持部と、
前記第１ヘッドユニットベース保持部において前記ヘッドユニットベースを固定する第１固定部材と、
前記第２ヘッドユニットベース保持部において前記ヘッドユニットベースを固定する第２固定部材と、
を備え、
前記第１ヘッドユニットベース保持部の第１上面及び前記第２ヘッドユニットベース保持部の第２上面に前記ヘッドユニットベースを載置すると共に、前記第１固定部材と前記第２固定部材とで前記ヘッドユニットベースを前記長手方向において挟持することで、前記ヘッドユニットベースと前記ヘッドユニットベース保持部とを固定することを特徴とする印刷装置。
続きを表示（約 1,700 文字）【請求項２】
前記第１固定部材は、
前記第１ヘッドユニットベース保持部の前記第１上面に固定される第１部材と、
前記ヘッドユニットベースの側面であって、前記ヘッドユニットベースの前記長手方向において前記ヘッドユニットベースの前記一方端側の側面を第１側面としたときに、前記第１側面と前記第１部材との間に配置される第２部材と、
前記第１部材と前記第２部材との間の距離を変更する第１間隙距離変更部材と、
を有し、
前記第２固定部材は、前記ヘッドユニットベースの側面であって、前記ヘッドユニットベースの前記長手方向において前記ヘッドユニットベースの前記他方端側の側面を第２側面としたときに、前記第２側面と対面する位置に配置され前記第２ヘッドユニットベース保持部の前記第２上面に固定される第３部材を有し、
前記第２部材は前記第１側面に固定されており、
前記第１間隙距離変更部材によって前記第１部材と前記第２部材との間の距離を狭めることで、前記第２部材を介して前記第１部材と前記第１側面とを固定すると共に、前記第２側面と前記第３部材とを固定することで前記ヘッドユニットベースを前記第１固定部材と前記第２固定部材とで挟持することを特徴とする請求項１に記載の印刷装置。
【請求項３】
前記第２固定部材は、
前記第３部材と、
前記第２側面と前記第３部材との間に位置し、前記第２側面に固定された第４部材と、
前記第３部材と前記第４部材との間の距離を変更する第２間隙距離変更部材と、
を有し、
前記第２間隙距離変更部材によって前記第３部材と前記第４部材との間の距離を狭めることで、前記第４部材を介して前記第３部材と前記第２側面とを固定し、前記ヘッドユニットベースを前記第１固定部材と前記第２固定部材とで挟持することを特徴とする請求項２に記載の印刷装置。
【請求項４】
前記第１部材は、前記第１ヘッドユニットベース保持部の前記第１上面に固定される第１面と、前記第１面とＬ字形状に連続する第２面とを有し、
前記第２部材は、前記第１側面と対面する第３面を有し、
前記第２面は、前記第３面を挟んで前記第１側面と対面するように配置されることを特徴とする請求項３に記載の印刷装置。
【請求項５】
前記第１間隙距離変更部材はネジであり、前記第２面と前記第３面とに設けられたネジ穴に挿通されることを特徴とする請求項４に記載の印刷装置。
【請求項６】
前記第２部材は、前記第３面と、前記第３面とＬ字形状に連続する第４面とを有し、
前記第４面は、前記第１ヘッドユニットベース保持部の前記第１上面と対面するように配置され、
前記第１ヘッドユニットベース保持部の前記第１上面と前記第４面との間には、前記第４面との間に間隙を設けて前記第１ヘッドユニットベース保持部の前記第１上面に配置された間隙部材を有し、
前記間隙部材の上面と前記第４面との間の距離を変更する第３間隙距離変更部材を有し、
前記第３間隙距離変更部材によって前記間隙部材と前記第４面との間の距離を変更することで、前記第１ヘッドユニットベース保持部に対する前記ヘッドユニットベースの高さ方向の位置を変更可能であることを特徴とする請求項４に記載の印刷装置。
【請求項７】
前記第３間隙距離変更部材はネジであり、前記第４面に設けられたネジ穴に挿通されるとともに前記ネジの先端は前記間隙部材の前記上面と接触することを特徴とする請求項６に記載の印刷装置。
【請求項８】
複数の前記ヘッドユニットベースを保持するキャリッジを備え、
複数の前記ヘッドユニットベースは、前記ヘッドユニットベースと前記ヘッドユニットベース保持部とが固定されてなるヘッドユニット単位で前記キャリッジに各々固定されることを特徴とする請求項１から７のいずれか一項に記載の印刷装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、印刷装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、特許文献１に示すように、複数のヘッドと、ヒーターの熱による反りを抑制するヘッドユニットとを備えた装置が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１３２２２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の装置では、ヘッドユニットの構造に起因する変形が発生するおそれがあった。
【課題を解決するための手段】
【０００５】
印刷装置は、複数のヘッドを支持するヘッドユニットベースと、前記ヘッドユニットベースの長手方向において前記ヘッドユニットベースの一方端を保持する第１ヘッドユニットベース保持部と、前記ヘッドユニットベースの前記長手方向において前記ヘッドユニットベースの他方端を保持する第２ヘッドユニットベース保持部と、を有するヘッドユニットベース保持部と、前記第１ヘッドユニットベース保持部において前記ヘッドユニットベースを固定する第１固定部材と、前記第２ヘッドユニットベース保持部において前記ヘッドユニットベースを固定する第２固定部材と、を備え、前記第１ヘッドユニットベース保持部の第１上面及び前記第２ヘッドユニットベース保持部の第２上面に前記ヘッドユニットベースを載置すると共に、前記第１固定部材と前記第２固定部材とで前記ヘッドユニットベースを前記長手方向において挟持することで、前記ヘッドユニットベースと前記ヘッドユニットベース保持部とを固定することを特徴とする。
【図面の簡単な説明】
【０００６】

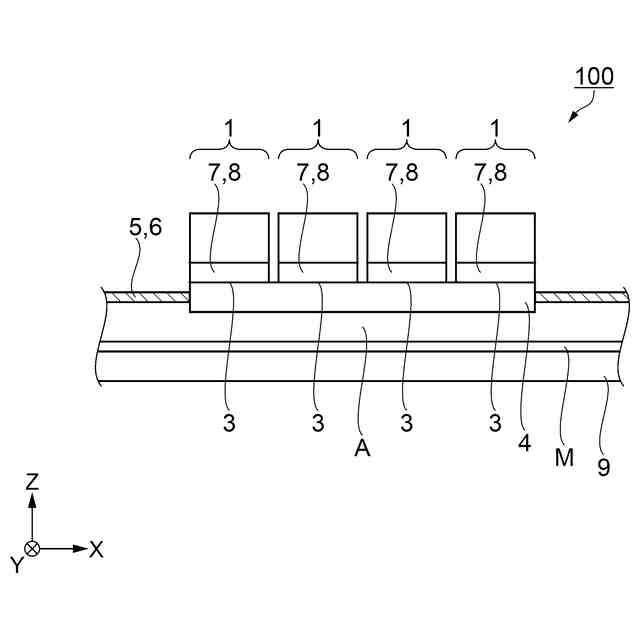

ヘッドユニットの前端から見た印刷装置の主要部を示す模式図。

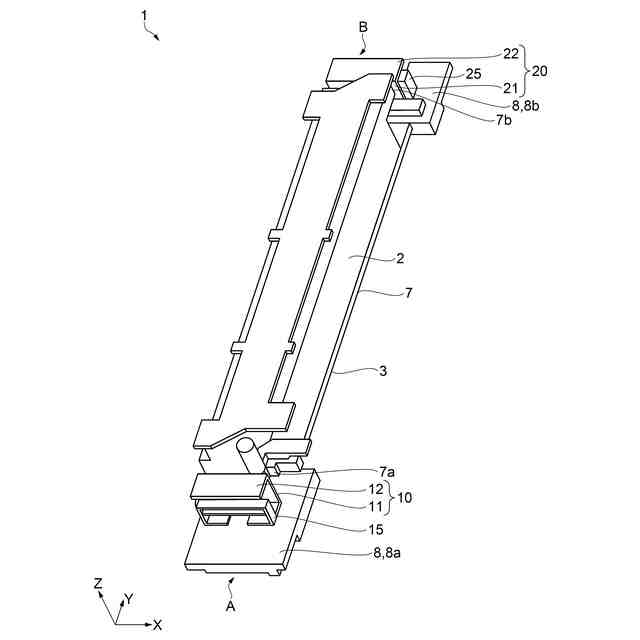

ヘッドユニットを示す斜視図。

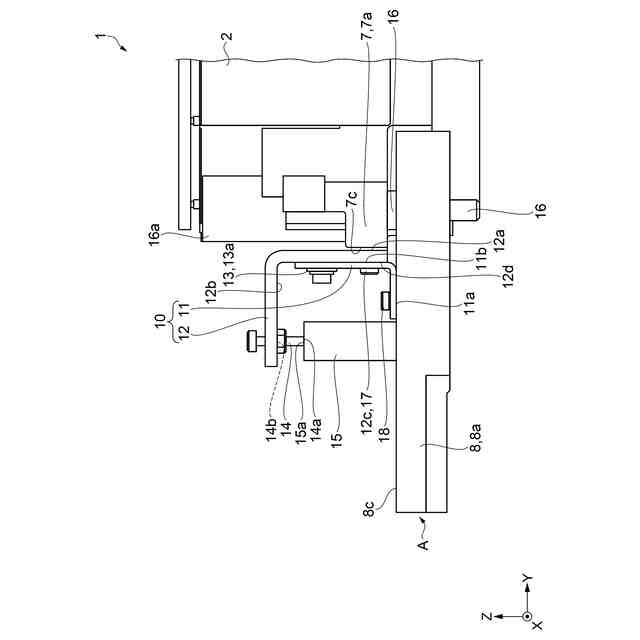

ヘッドユニットの前端を示す断面図。

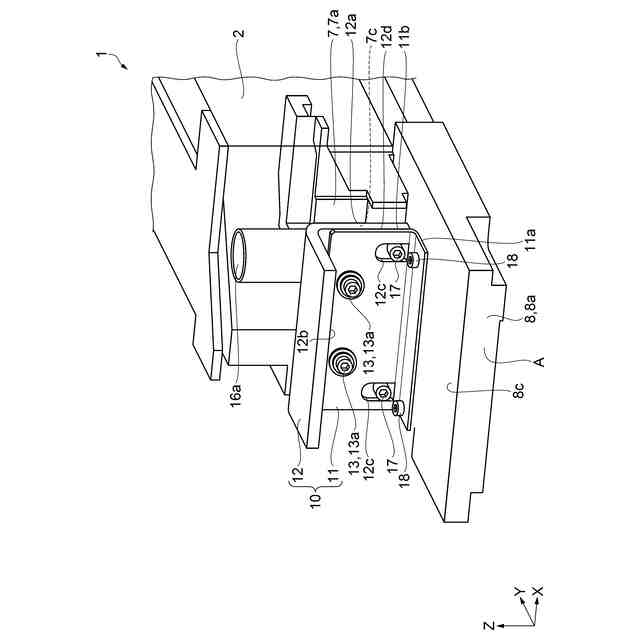

第１間隙部材を外したヘッドユニットの前端を示す斜視図。

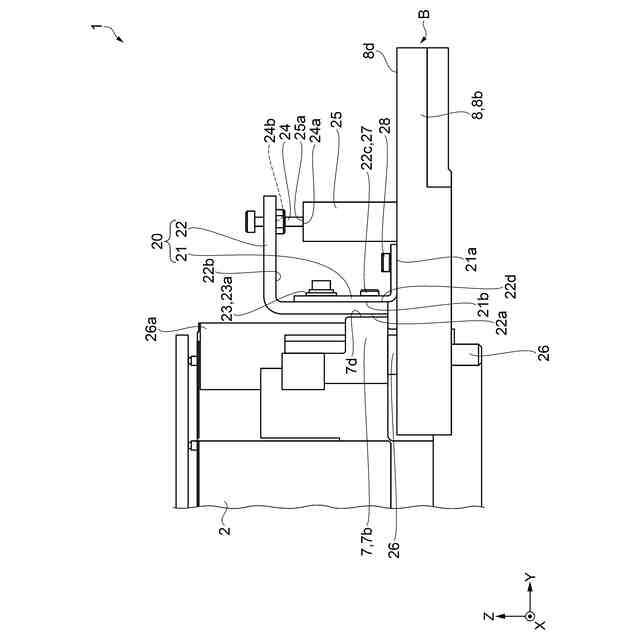

ヘッドユニットの後端を示す断面図。
【発明を実施するための形態】
【０００７】
以下、実施形態について、図面を参照して説明する。なお、図中における方向を、三次元座標系を用いて説明する。説明の便宜上、Ｚ軸の正方向を上方向、上方、又は単に上と称し、負方向を下方向、下方、又は単に下と称し、Ｘ軸の正方向を右方向、右方、又は単に右と称し、負方向を左方向、左方、又は単に左と称し、Ｙ軸の正方向を後方向、後方、又は単に後と称し、負方向を前方向、前方、又は単に前と称して説明する。
【０００８】
１．印刷装置の構成
図１に示すように、印刷装置１００は、複数のヘッドユニット１、キャリッジ４、搬送部９を含んで構成される。
一のヘッドユニット１は、ヘッド３、ヘッドユニットベース７、ヘッドユニットベース保持部８を含んで構成される。なお、ヘッド３は、複数のヘッドから構成されるものとする。ヘッドユニットベース７は、ヘッド３を支持する。ヘッドユニットベース保持部８は、ヘッドユニットベース７を載置して保持する。
【０００９】
キャリッジ４は、複数のヘッドユニット１を搭載する。具体的には、複数のヘッドユニットベース７がキャリッジ４に各々固定される。すなわち、ヘッドユニットベース７とヘッドユニットベース保持部８とが固定されてなるヘッドユニット１の単位でキャリッジ４にそれぞれ固定されることとなる。
キャリッジ４は、キャリッジベルト５に取り付けられる。キャリッジ４、及び、キャリッジ４に固定された複数のヘッドユニット１は、キャリッジモーター（図示省略）によるキャリッジベルト５の移動に伴い、キャリッジ軸６に沿って左右へ移動する。キャリッジ４に搭載されて移動するヘッド３は、いわゆるシリアル型のヘッドと称される。
【００１０】
ヘッド３は、インクジェット方式のヘッドであり、例えばＣＭＹＫ（Cyan, Magenta, Yellow, Black）の各色のインク滴を吐出可能である。なお、インク色は例えばＣＭＹＫの濃淡色を含むなど、４色以上の任意の組み合わせも可能である。
ヘッドユニット１は、移動しながら各ヘッド３からインク滴を吐出し、下方の媒体Ｍに印刷をする。
（【００１１】以降は省略されています）
