公開番号2025113537
公報種別公開特許公報(A)
公開日2025-08-04
出願番号2024007741
出願日2024-01-23
発明の名称クリーニング装置および画像形成装置
出願人シャープ株式会社
代理人個人
主分類G03G 21/00 20060101AFI20250728BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】簡単な構成でクリーニングブレードの捲れおよび反転を防止できるクリーニング装置を提供する。

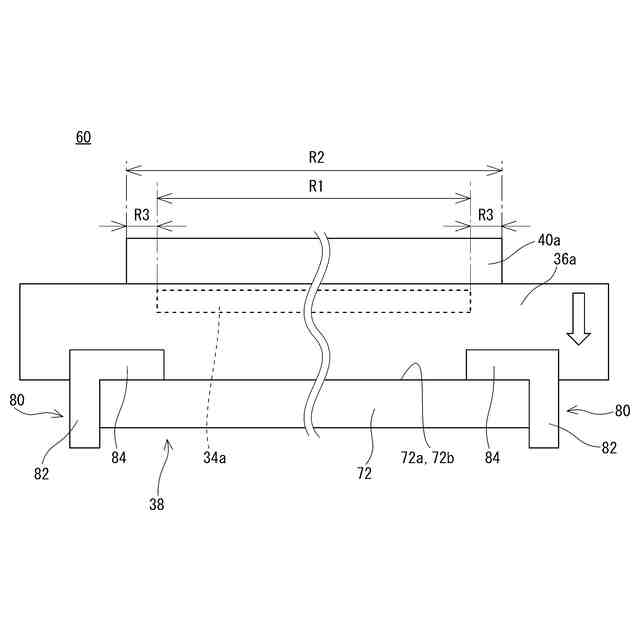

【解決手段】クリーニング装置38は、クリーニングブレード72およびその両側端部に設けられたシール部材80を備える。シール部材は、クリーニングブレードの側端面に沿って延びる第1シール部と、クリーニングブレードの先端面に沿って延びる第2シール部84とを有する。第2シール部は、帯電領域内であってかつ現像領域外となる第1領域を含む位置まで延伸されており、第1領域における第2シール部のクリーニングブレード側の端部は、像担持体の表面から離れた位置に配置される。
【選択図】図7
特許請求の範囲【請求項１】
像担持体の表面に残留したトナーを除去するクリーニング装置であって、

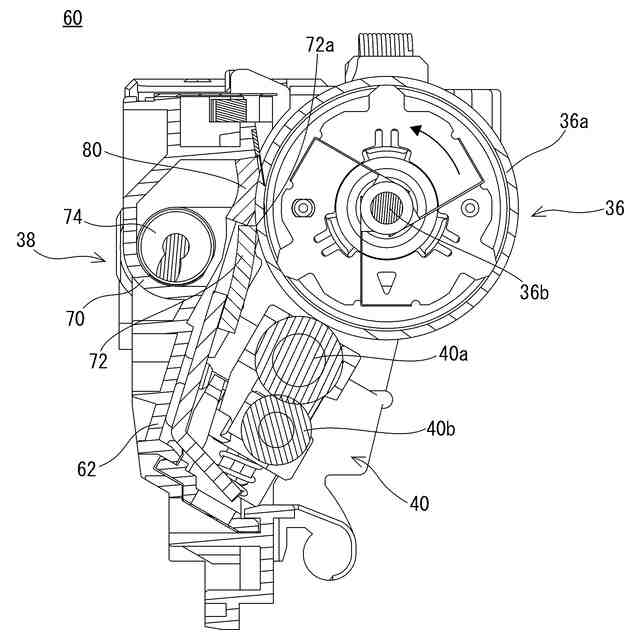

先端側のエッジ部を前記像担持体に当接させて当該像担持体の表面に残存したトナーを掻き取るクリーニングブレード、および
前記クリーニングブレードの両側端部に対応する位置のそれぞれにおいて、前記像担持体の表面に当接するように設けられたシール部材を備え、

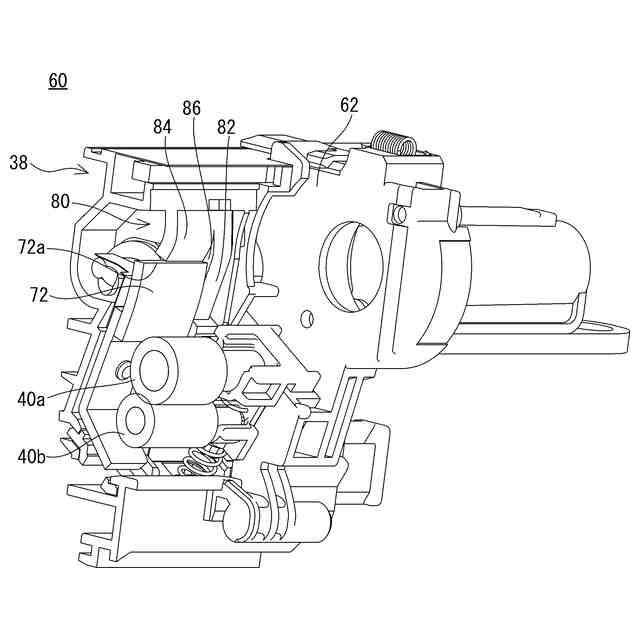

前記シール部材は、前記クリーニングブレードの側端面に沿って延びる第１シール部と、前記第１シール部の一方端部から延伸され、前記クリーニングブレードの先端面に沿って延びる第２シール部とを有し、

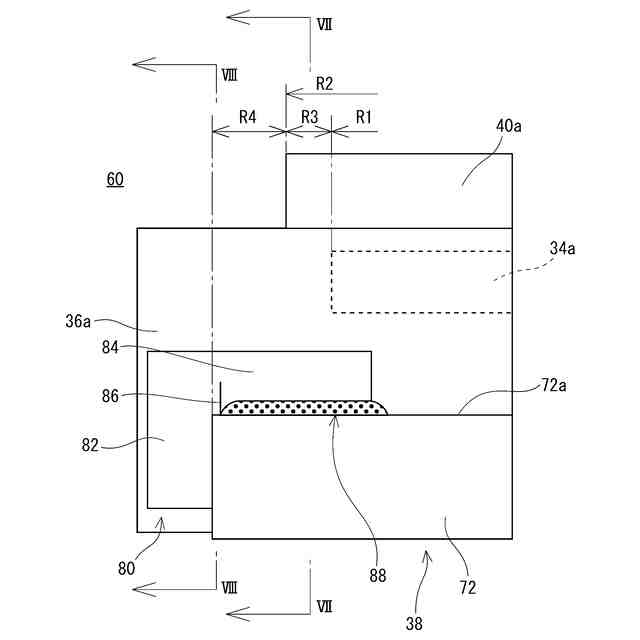

前記第２シール部は、帯電領域内であってかつ現像領域外となる第１領域を含む位置まで延伸されており、

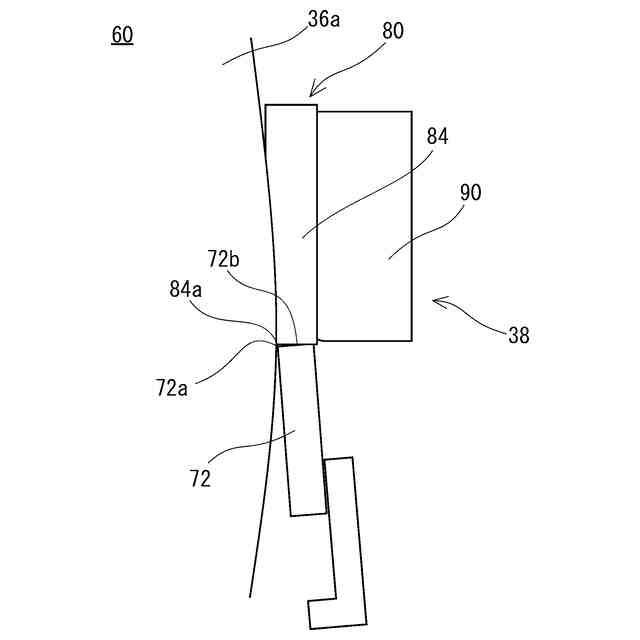

前記第１領域における前記第２シール部の前記クリーニングブレード側の端部は、前記像担持体の表面から離れた位置に配置される、クリーニング装置。
続きを表示（約 820 文字）【請求項２】

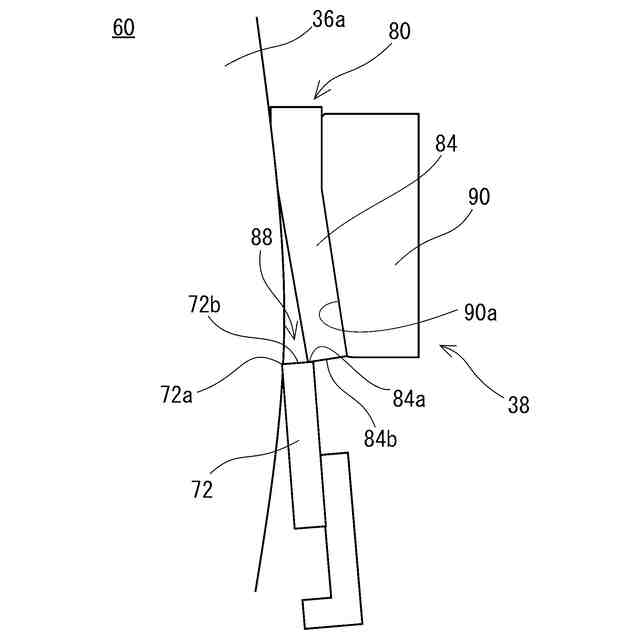

前記第１領域における前記第２シール部の前記クリーニングブレード側の端部と前記像担持体の表面との離間距離は、前記クリーニングブレード側に向かうに従って徐々に大きくなる、請求項１記載のクリーニング装置。
【請求項３】

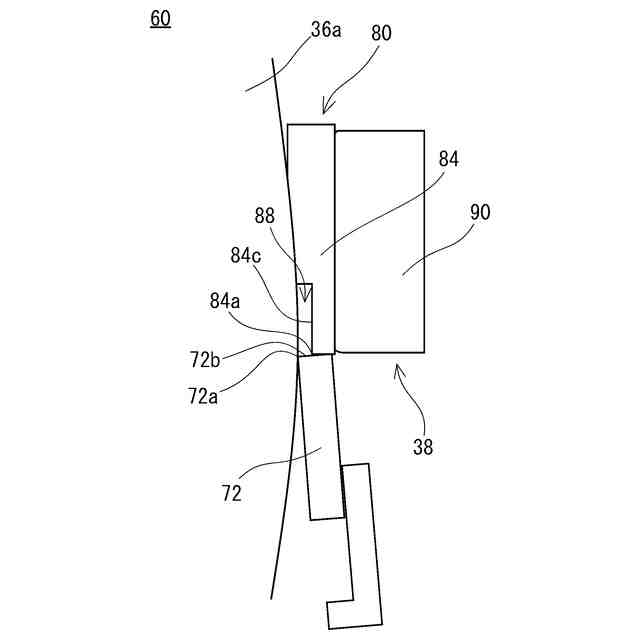

前記第１領域における前記第２シール部の前記クリーニングブレード側の端部が取り付けられる取付面は、前記クリーニングブレード側に向かうに従って前記像担持体の表面から離れる傾斜面になっている、請求項２記載のクリーニング装置。
【請求項４】
前記第１領域における前記第２シール部の前記クリーニングブレード側の端面は、前記クリーニングブレードの先端面に当接している、請求項１または２記載のクリーニング装置。
【請求項５】
前記第１領域における前記第２シール部の前記クリーニングブレード側であってかつ前記像担持体側の端縁と前記像担持体の表面との離間距離は、０.２ｍｍ以上であって前記クリーニングブレードの厚さよりも０.２ｍｍ小さい大きさ以下の範囲内である、請求項１または２記載のクリーニング装置。
【請求項６】

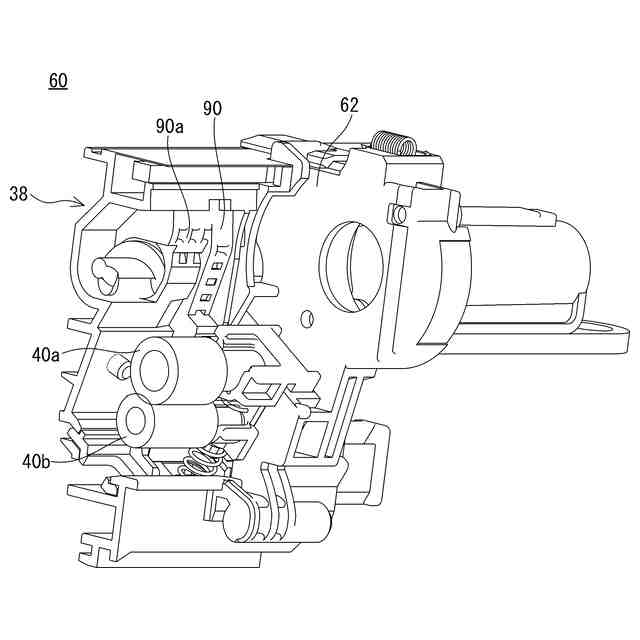

前記第２シール部は、前記クリーニングブレード側の端面から当該端面と直交する方向に延びるスリットを有する、請求項１または２記載のクリーニング装置。
【請求項７】
前記スリットは、前記クリーニングブレードの側端と前記帯電領域の側端との間の第２領域内の位置に形成されている、請求項６記載のクリーニング装置。
【請求項８】

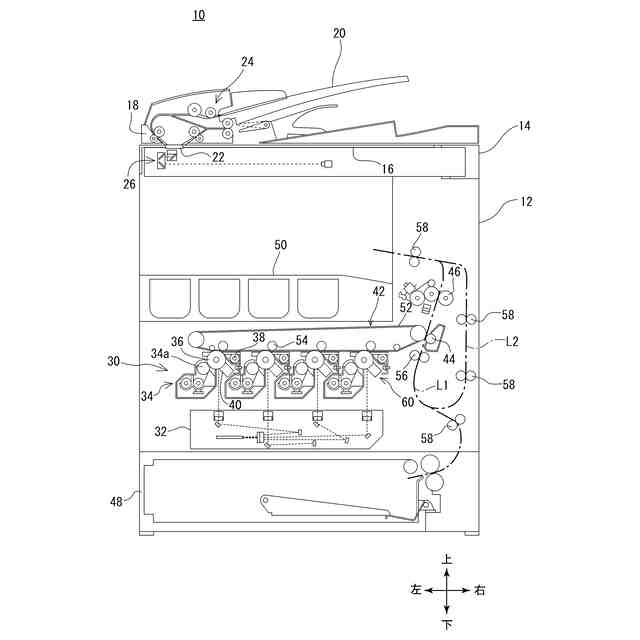

像担持体、
前記像担持体の表面を帯電させる帯電装置、および
前記像担持体の表面に残留したトナーを除去する請求項１記載のクリーニング装置を備える、画像形成装置。
【請求項９】
前記帯電装置による前記像担持体の帯電方式は、接触帯電方式である、請求項８記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
この開示はクリーニング装置および画像形成装置に関し、特にたとえば、像担持体の表面に残留したトナーを除去する、クリーニング装置およびそれを備える画像形成装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来のクリーニング装置の一例が特許文献１に開示される。特許文献１のクリーニング装置は、先端縁部（エッジ部）が感光体ドラム（像担持体）の周面と対向するように感光体ドラムと平行に配されたクリーニングブレードを有するハウジングを備える。このハウジングには、クリーニングブレードの両側端部の外側位置において感光体ドラムの両側部の周面へ面接触するシール部材が設けられている。このシール部材により、クリーニングブレードの両側端部からのトナーの漏れが防止される。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－２３４１６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
画像形成後に像担持体の表面に残留したトナーは、クリーニングブレードによって除去されて回収されるが、回収されるトナー（廃トナー）の一部は、クリーニングブレードのエッジ部の潤滑剤としての役割を担っている。つまり、クリーニングブレードと像担持体との当接部に廃トナーが存在することで、クリーニングブレードと像担持体との摩擦抵抗が低減され、クリーニングブレードの反転が防止される。
【０００５】
しかしながら、クリーニングブレードの両側端部（長手方向における両端部）、特に帯電領域内であってかつ現像領域外となる部分においては、トナーの供給量が少ない。このため、この部分で局部的な摩擦力増大が起こり易く、像担持体に対するクリーニングブレードの当接姿勢が不安定となって、エッジ部の過度な変形（巻込み）が生じ、延いてはクリーニングブレードの捲れや反転へ移行してしまう。
【０００６】
それゆえに、この開示の主たる目的は、新規な、クリーニング装置および画像形成装置を提供することである。
【０００７】
この開示の他の目的は、簡単な構成でクリーニングブレードの捲れおよび反転を防止できる、クリーニング装置および画像形成装置を提供することである。
【課題を解決するための手段】
【０００８】
第１の開示は、像担持体の表面に残留したトナーを除去するクリーニング装置であって、先端側のエッジ部を像担持体に当接させて当該像担持体の表面に残存したトナーを掻き取るクリーニングブレード、およびクリーニングブレードの両側端部に対応する位置のそれぞれにおいて、像担持体の表面に当接するように設けられたシール部材を備え、シール部材は、クリーニングブレードの側端面に沿って延びる第１シール部と、第１シール部の一方端部から延伸され、クリーニングブレードの先端面に沿って延びる第２シール部とを有し、第２シール部は、帯電領域内であってかつ現像領域外となる第１領域を含む位置まで延伸されており、第１領域における第２シール部のクリーニングブレード側の端部は、像担持体の表面（つまりクリーニングブレードのエッジ部）から離れた位置に配置される、クリーニング装置である。
【０００９】
第１の開示によれば、シール部材の第２シール部を延伸すると共に、この第２シール部のクリーニングブレード側の端部を像担持体の表面から離れた位置に配置するという簡単な構成で、クリーニングブレードの捲れおよび反転を適切に防止できる。また、クリーニングブレードのエッジ部に対する第２シール部の干渉を避けることができるので、これに起因するクリーニング不良などの不具合を適切に防止できる。
【００１０】
第２の開示は、第１の開示に従属し、第１領域における第２シール部のクリーニングブレード側の端部と像担持体の表面との離間距離は、クリーニングブレード側に向かうに従って徐々に大きくなる。
（【００１１】以降は省略されています）
