公開番号2025114290
公報種別公開特許公報(A)
公開日2025-08-05
出願番号2024008897
出願日2024-01-24
発明の名称マルチコアファイバ伝送路、マルチコアファイバ伝送システム及びマルチコアファイバ接続方法
出願人日本電気株式会社
代理人個人,個人
主分類G02B 6/24 20060101AFI20250729BHJP(光学)
要約【課題】光伝送路の損失増加を抑制しつつMCF伝送路のコア間の損失のばらつきを低減する。
【解決手段】MCF伝送路は、第1のMCF及び第2のMCFを含む複数のMCFがコア毎に直列に接続されたMCF伝送路であって、接続される第1のMCFのコアと第2のMCFのコアとは、第1のMCFと第2のMCFとの間で接続される複数のコアの損失のばらつきが低減されるように選択される。
【選択図】図1
特許請求の範囲【請求項１】

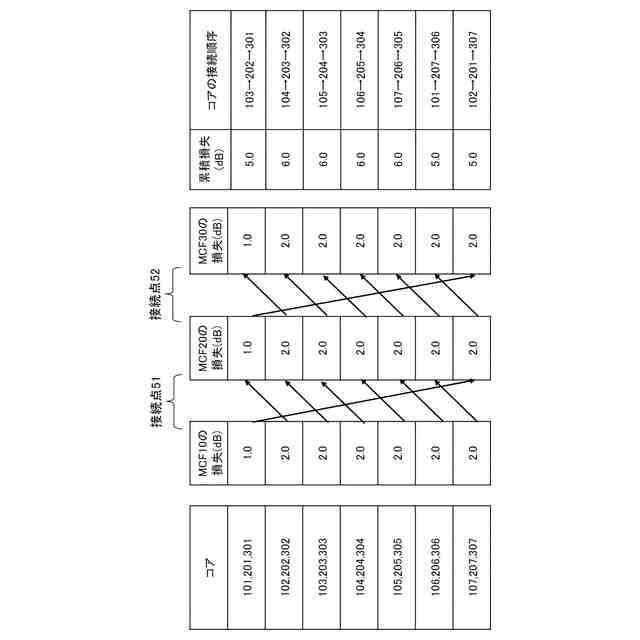

第１のマルチコアファイバ及び第２のマルチコアファイバを含む複数のマルチコアファイバがコア毎に直列に接続されたマルチコアファイバ伝送路であって、
前記接続される前記第１のマルチコアファイバのコアと前記第２のマルチコアファイバのコアとは、前記第１のマルチコアファイバと前記第２のマルチコアファイバとの間で接続される複数のコアの損失のばらつきが低減されるように選択される、
マルチコアファイバ伝送路。
続きを表示（約 1,200 文字）【請求項２】

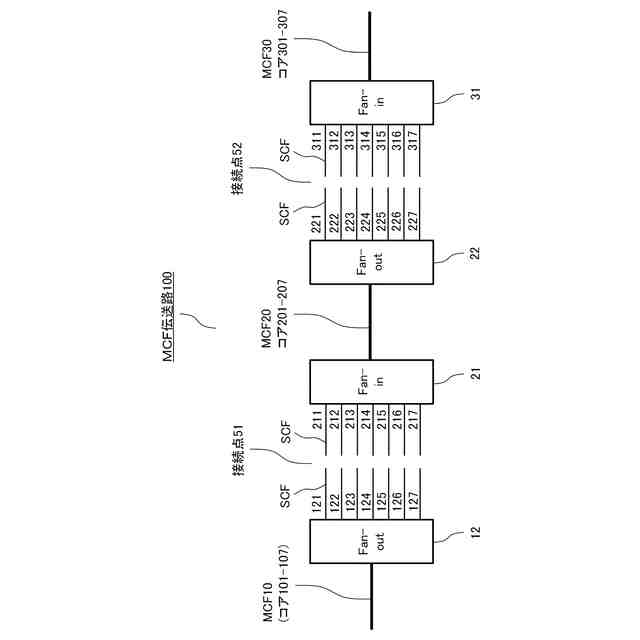

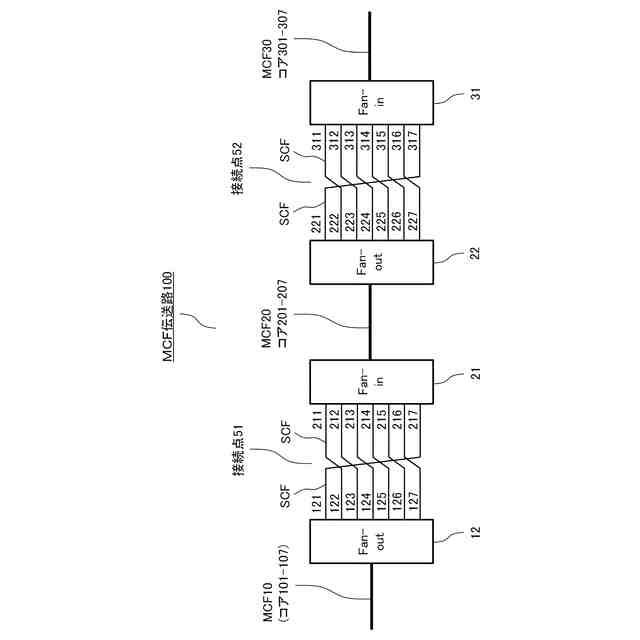

前記第１のマルチコアファイバと接続されたファンアウト及び前記第２のマルチコアファイバと接続されたファンインを備え、
前記接続は、前記ファンアウトが備えるシングルコアファイバと前記ファンインが備えるシングルコアファイバとの間で行われる、
請求項１に記載されたマルチコアファイバ伝送路。
【請求項３】
接続される前記第１のマルチコアファイバのコア及び前記第２のマルチコアファイバのコアは、前記ファンアウトが備えるシングルコアファイバと前記ファンインが備えるシングルコアファイバとの接続関係によって選択される、請求項２に記載されたマルチコアファイバ伝送路。
【請求項４】

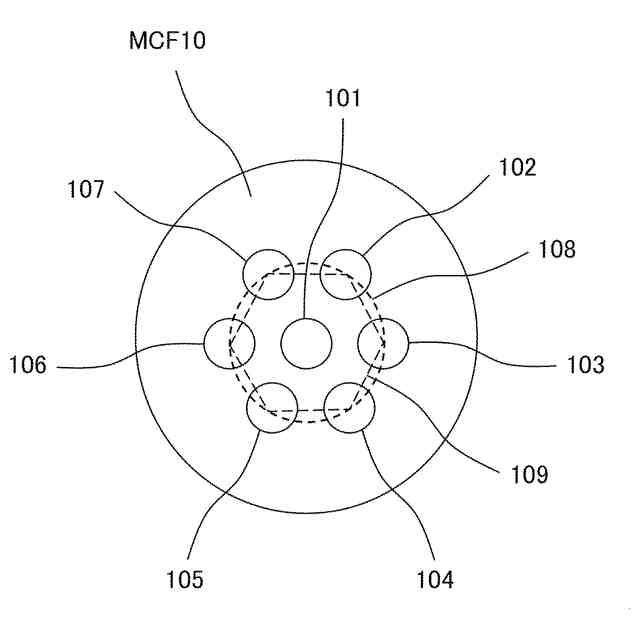

前記第１のマルチコアファイバのコア及び前記第２のマルチコアファイバのコアはそれぞれのマルチコアファイバの中心を中心とした複数の同心円上に配置され、
接続されるコアの一部または全部は、互いに異なる半径を持つ前記同心円上に配置されたコアから選択される、
請求項１に記載されたマルチコアファイバ伝送路。
【請求項５】
前記第１のマルチコアファイバのコアの配置及び前記第２のマルチコアファイバのコアの配置は同一であり、それぞれのコアは中心に対して回転対称となる位置に配置された、請求項１に記載されたマルチコアファイバ伝送路。
【請求項６】

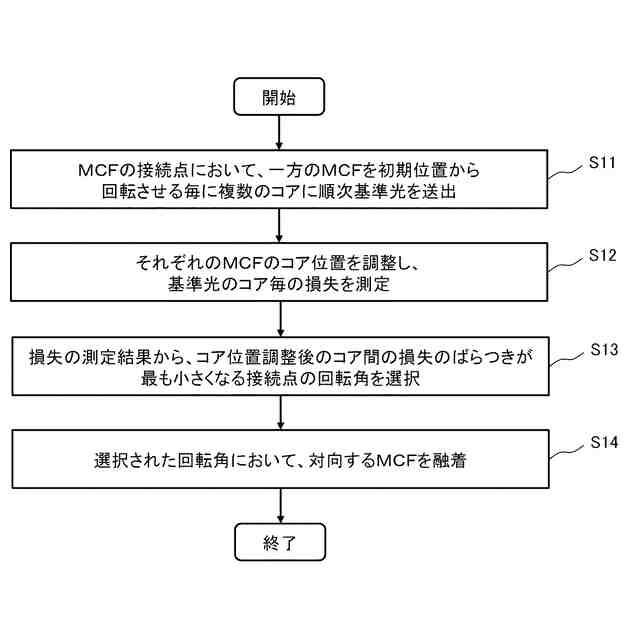

前記第１のマルチコアファイバのコアと前記第２のマルチコアファイバのコアとが、前記回転対称な位置において対向した状態で接続された、請求項５に記載されたマルチコアファイバ伝送路。
【請求項７】
前記第１のマルチコアファイバのコアと前記第２のマルチコアファイバのコアとは融着により接続される、請求項１乃至４のいずれか１項に記載されたマルチコアファイバ伝送路。
【請求項８】
前記第１のマルチコアファイバのコアと前記第２のマルチコアファイバのコアとは光コネクタにより接続される、請求項１乃至４のいずれか１項に記載されたマルチコアファイバ伝送路。
【請求項９】

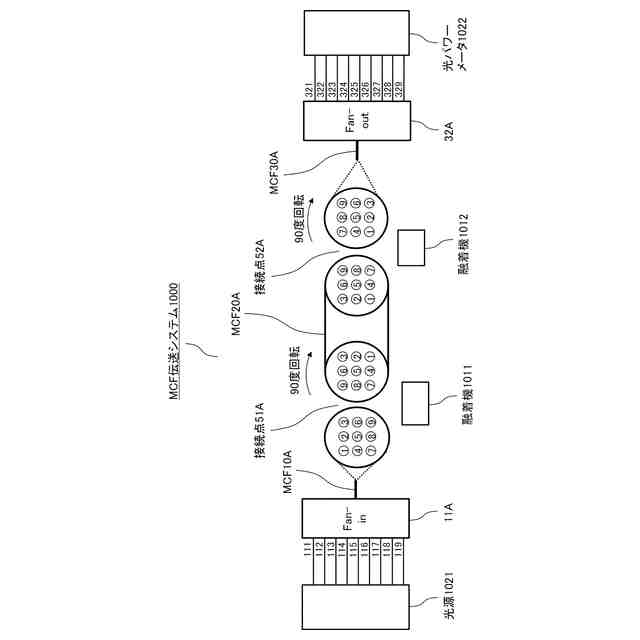

請求項１乃至４のいずれか１項に記載されたマルチコアファイバ伝送路と、
前記接続前の前記損失を測定する損失測定手段と、
前記第１のマルチコアファイバと前記第２のマルチコアファイバとを直接融着接続する融着手段と、
を備えるマルチコアファイバ伝送システム。
【請求項１０】

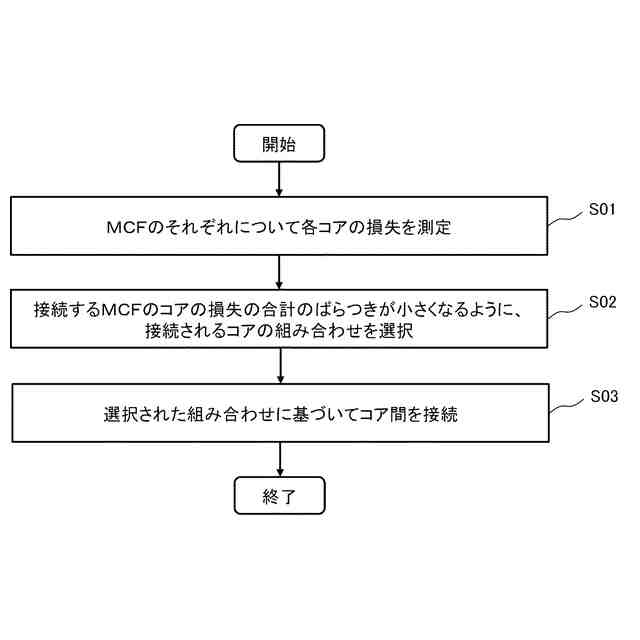

第１のマルチコアファイバ及び第２のマルチコアファイバを含む複数のマルチコアファイバをコア毎に接続するマルチコアファイバ接続方法であって、
前記接続される前記第１のマルチコアファイバのコアと前記第２のマルチコアファイバのコアとを、前記第１のマルチコアファイバと前記第２のマルチコアファイバとの間で接続される複数のコアの損失のばらつきが低減されるように選択する、
マルチコアファイバ接続方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、マルチコアファイバ伝送路及びこれに関連する伝送システム、マルチコアファイバ接続方法及びプログラムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
マルチコアファイバ（multi core fiber, MCF）を用いた、空間光多重伝送方式の実用化が進められている。ＭＣＦは１本の光ファイバに複数のコアを備える。シングルコアファイバ（single core fiber, SCF）に代えてＭＣＦを用いることによって、光伝送システムの伝送容量の拡大が可能となる。
【０００３】
ＭＣＦの損失は、コア毎に異なる。このため、複数のＭＣＦが縦続接続された長距離のＭＣＦ伝送路では、コア毎の損失差が累積される結果、ＭＣＦ伝送路の出力端における信号光のパワーがコア毎に大きく異なってしまう場合がある。このような、ＭＣＦ伝送路におけるコア間の信号光のパワーのばらつきは、ＭＣＦを用いた光伝送システムの伝送品質を低下させる恐れがある。
【０００４】
ＭＣＦ伝送路におけるコア間の信号光のパワーのばらつきを低減するために、利得等化器（gain flattening filter, GFF）が用いられる場合がある。ＧＦＦを用いることで、ＭＣＦのコア間の信号光のパワーのばらつきを低減できる。また、コアに励起光が直接注入されるコア励起ＭＣ－ＥＤＦＡ（erbium-doped fiber amplifier）では、コア毎の励起光パワーを調整することで、ＥＤＦＡのゲインをコア毎に調整可能となる。例えば、損失が大きいコアでは励起光パワーを上げてゲインを高くすることで、コアの損失を補償できる。
【０００５】
本開示に関連して、特許文献１には、空間チャネル切換え素子を用いて、ＭＣＦ間のコアの接続関係を入れ替える構成が記載されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１６－０８２３１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
上述したＧＦＦは、損失が低いコアに損失を加えることによって、ＭＣＦ伝送路におけるコア間の信号光のレベル差を低減できる。この場合、ＧＦＦを通過する信号光のパワーは、最も信号光のパワーが低いコアに合わせて減衰される。このため、ＧＦＦを用いた場合には、ＭＣＦ伝送路を伝搬する光のパワーが大きく低下する場合がある。また、コア励起ＭＣ－ＥＤＦＡには、増幅率が低い特定のコアの励起光パワーを増加させると、そのコアの雑音指数が悪化し、当該コアで増幅される光の信号対雑音比が劣化するという課題がある。
【０００８】
特許文献１には、空間チャネル切換え素子（平面導波路又はFew-Mode Fiber）を用いてコア間の信号光を置換する構成が記載されている。しかしながら、特許文献１に記載された技術は、ＭＣＦの接続点毎に空間チャネル切換え素子を挿入する必要がある。このため、特許文献１に記載された技術は、切換え素子の損失により光伝送路全体の損失が増加するという課題があった。
【０００９】
本開示は、光伝送路の損失増加を抑制しつつＭＣＦ伝送路のコア間の損失のばらつきを低減することを可能とする。
【課題を解決するための手段】
【００１０】
本開示に係るマルチコアファイバ伝送路は、第１のマルチコアファイバ及び第２のマルチコアファイバを含む複数のマルチコアファイバがコア毎に直列に接続されたマルチコアファイバ伝送路であって、
前記接続される前記第１のマルチコアファイバのコアと前記第２のマルチコアファイバのコアとは、前記第１のマルチコアファイバと前記第２のマルチコアファイバとの間で接続される複数のコアの損失のばらつきが低減されるように選択される。
（【００１１】以降は省略されています）
