発明の名称EGRバルブ制御装置
出願人本田技研工業株式会社
代理人個人,個人
主分類F02M 26/74 20160101AFI20250730BHJP(燃焼機関;熱ガスまたは燃焼生成物を利用する機関設備)
要約【課題】イグニッションスイッチがオンの状態で内燃機関が停止したときの再始動性を確保する。
【解決手段】EGRバルブ制御装置100は、車両に搭載された内燃機関の排気再循環量を調整するEGRバルブ9と、EGRバルブ9に異物が噛み込まれた噛み込み状態を検出する検出部9aと、EGRバルブ9を制御する制御部10と、を備える。制御部10は、車両のイグニッションスイッチがオンの状態で内燃機関の回転が停止すると、検出部9aにより噛み込み状態が検出されることを条件として、所定回数の開閉動作を行うようにEGRバルブ9を制御する。
【選択図】図4
特許請求の範囲【請求項１】
車両に搭載された内燃機関の排気再循環量を調整するＥＧＲバルブと、
前記ＥＧＲバルブに異物が噛み込まれた噛み込み状態を検出する検出部と、
前記ＥＧＲバルブを制御する制御部と、を備え、
前記制御部は、前記車両のイグニッションスイッチがオンの状態で前記内燃機関の回転が停止すると、前記検出部により前記噛み込み状態が検出されることを条件として、所定回数の開閉動作を行うように前記ＥＧＲバルブを制御することを特徴とするＥＧＲバルブ制御装置。
続きを表示（約 710 文字）【請求項２】
請求項１に記載のＥＧＲバルブ制御装置において、
前記制御部は、前記イグニッションスイッチがオンの状態で前記内燃機関の回転が停止すると、さらに、前記内燃機関の始動要求に反して前記内燃機関が始動しないことを条件として、前記開閉動作を行うように前記ＥＧＲバルブを制御することを特徴とするＥＧＲバルブ制御装置。
【請求項３】
請求項１に記載のＥＧＲバルブ制御装置において、
前記制御部は、さらに、前記イグニッションスイッチがオフされると、前記開閉動作を行うように前記ＥＧＲバルブを制御することを特徴とするＥＧＲバルブ制御装置。
【請求項４】
請求項１～３のいずれか１項に記載のＥＧＲバルブ制御装置において、
前記制御部は、前記開閉動作中に前記内燃機関の始動要求があると、前記開閉動作を中止して閉止するように前記ＥＧＲバルブを制御することを特徴とするＥＧＲバルブ制御装置。
【請求項５】
請求項１または２に記載のＥＧＲバルブ制御装置において、
前記制御部は、前記開閉動作中に前記イグニッションスイッチがオフされても、前記開閉動作を継続するように前記ＥＧＲバルブを制御することを特徴とするＥＧＲバルブ制御装置。
【請求項６】
請求項１～３のいずれか１項に記載のＥＧＲバルブ制御装置において、
前記制御部は、前記イグニッションスイッチがオンされた後、前記内燃機関の運転中に前記ＥＧＲバルブが作動したことを条件として、前記開閉動作を行うように前記ＥＧＲバルブを制御することを特徴とするＥＧＲバルブ制御装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両に搭載された内燃機関の排気再循環（ＥＧＲ（Exhaust Gas Recirculation））バルブを制御するＥＧＲバルブ制御装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
近年、ＥＧＲバルブを有する車両において、ＥＧＲバルブの健全性を確保し、車両および交通の安全性を向上させることで、持続可能な輸送システムの発展に寄与することを目的に研究開発が行われている。この種のＥＧＲバルブに関する技術として、従来、内燃機関の停止時に、ＥＧＲバルブに付着した異物を除去するようにした装置が知られている（例えば特許文献１，２参照）。特許文献１記載の装置では、イグニッションスイッチがオフされて内燃機関の運転が停止すると、ＥＧＲバルブを閉弁させ、その後、全開させる。特許文献２記載の装置では、イグニッションＯＮ操作がされた後、内燃機関の運転が開始され、その後、イグニッションＯＦＦ操作が行われた場合に、ＥＧＲバルブを全閉位置付近で開閉往復移動させる。
【先行技術文献】
【特許文献】
【０００３】
特開平８－３０３３０７号公報
特開２００７－６４１６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、車両のアイドルストップ時や内燃機関のストール時には、イグニッションスイッチがオンの状態で内燃機関が停止することがある。このとき、ＥＧＲバルブに異物が噛み込まれていると、ＥＧＲバルブを完全には閉止することができなくなり、再始動時にＥＧＲガスが燃焼室に流れ込むことで、再始動が困難になるおそれがある。
【課題を解決するための手段】
【０００５】
本発明の一態様であるＥＧＲバルブ制御装置は、車両に搭載された内燃機関の排気再循環量を調整するＥＧＲバルブと、ＥＧＲバルブに異物が噛み込まれた噛み込み状態を検出する検出部と、ＥＧＲバルブを制御する制御部と、を備える。制御部は、車両のイグニッションスイッチがオンの状態で内燃機関の回転が停止すると、検出部により噛み込み状態が検出されることを条件として、所定回数の開閉動作を行うようにＥＧＲバルブを制御する。
【発明の効果】
【０００６】
本発明によれば、イグニッションスイッチがオンの状態で内燃機関が停止したときの再始動性を確保することができる。
【図面の簡単な説明】
【０００７】

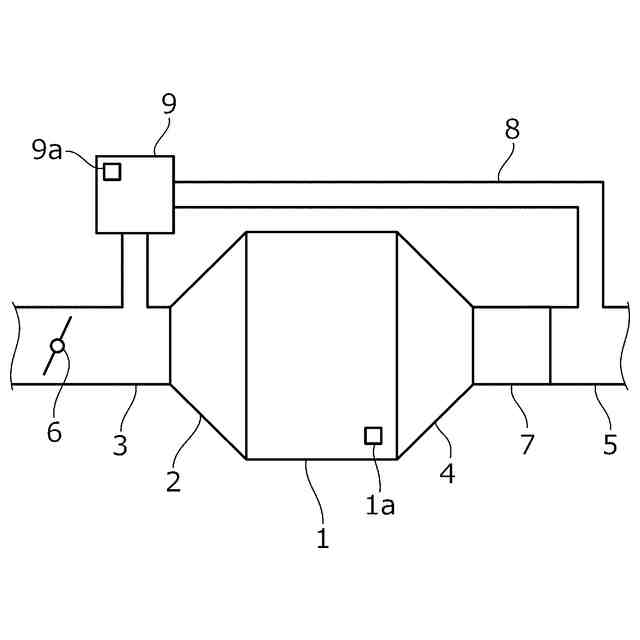

本発明の実施形態に係るＥＧＲバルブ制御装置が適用されるエンジン周辺の構成の一例を概略的に示す図。

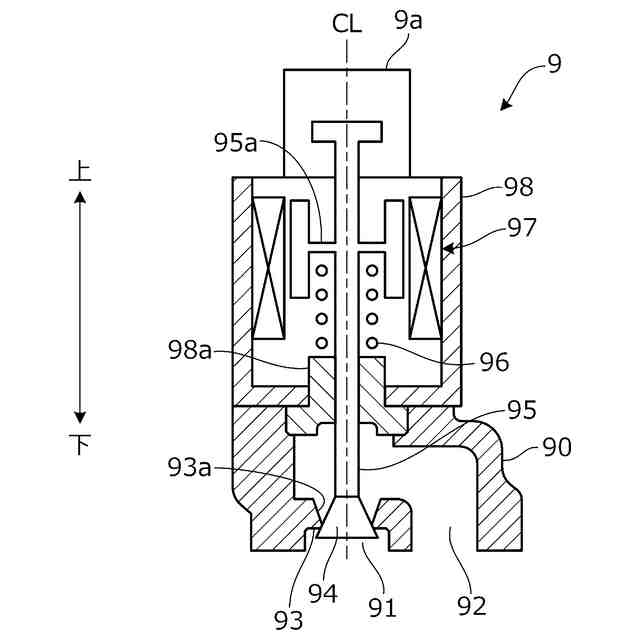

図１のＥＧＲバルブの内部構成の一例を概略的に示す図。

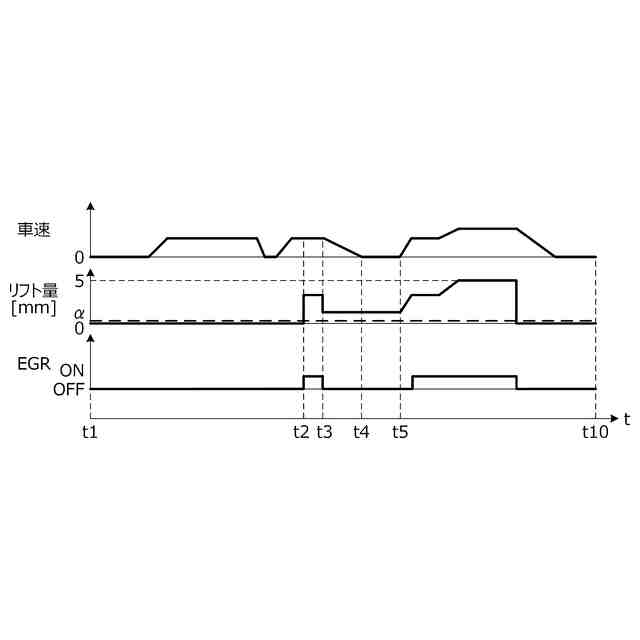

車両のイグニッションスイッチがオンされてからオフされるまでの１回のドライビングサイクルにおける、図１のＥＧＲバルブの動作の一例を示すタイムチャート。

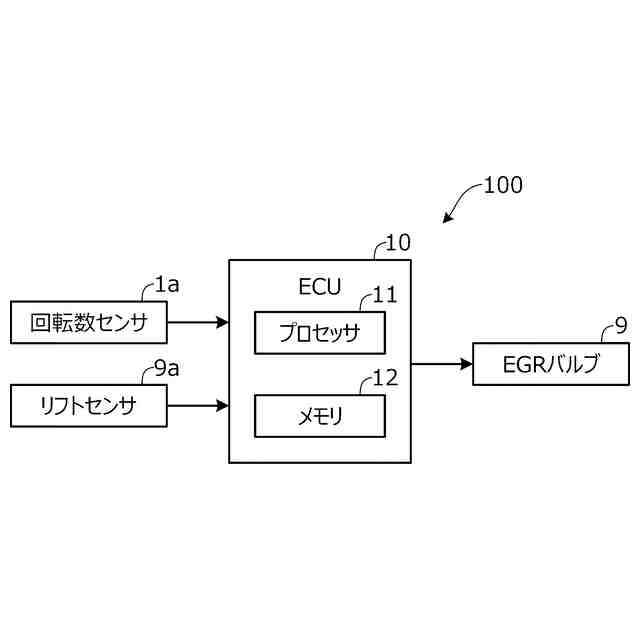

本発明の実施形態に係るＥＧＲバルブ制御装置の要部構成の一例を概略的に示すブロック図。

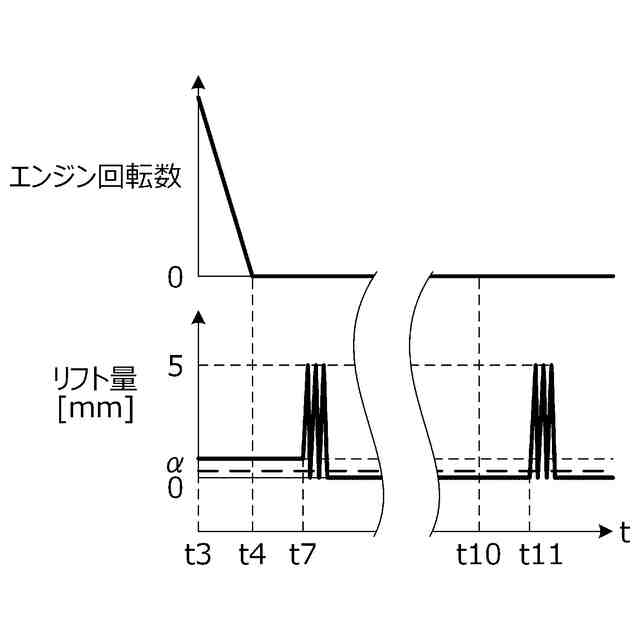

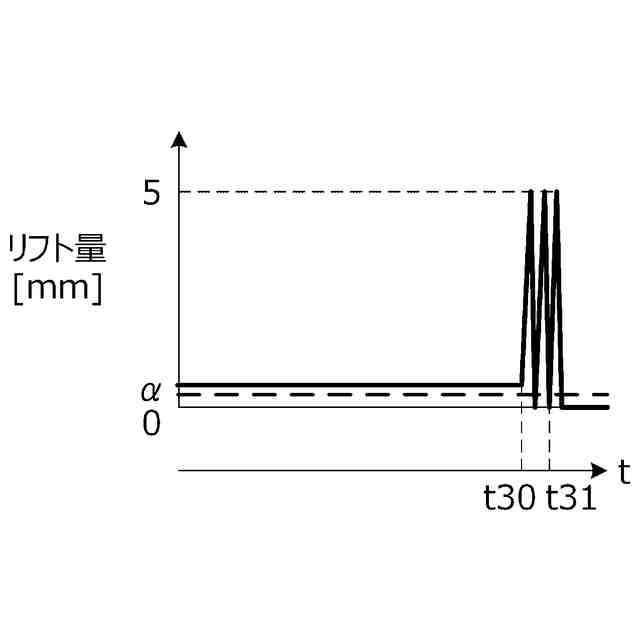

ＥＧＲバルブの開閉動作の一例を示すタイムチャート。
ＥＧＲバルブの開閉動作の別の例を示すタイムチャート。

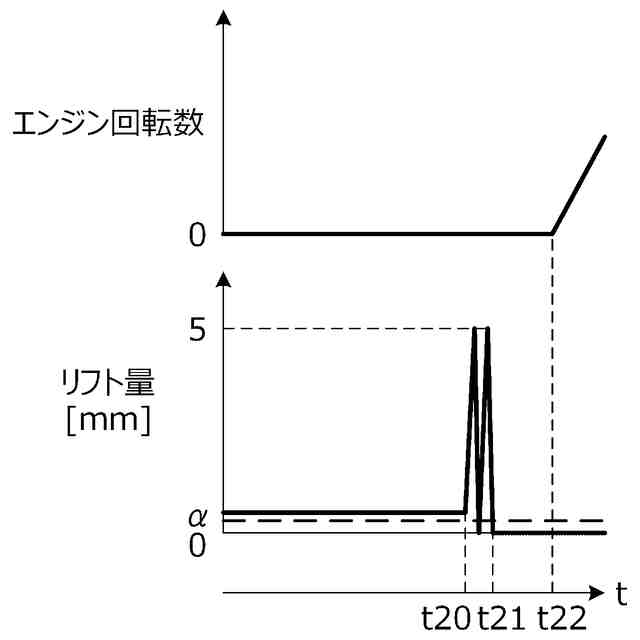

ＥＧＲバルブの開閉動作中に始動要求があったときの開閉動作の一例を示すタイムチャート。

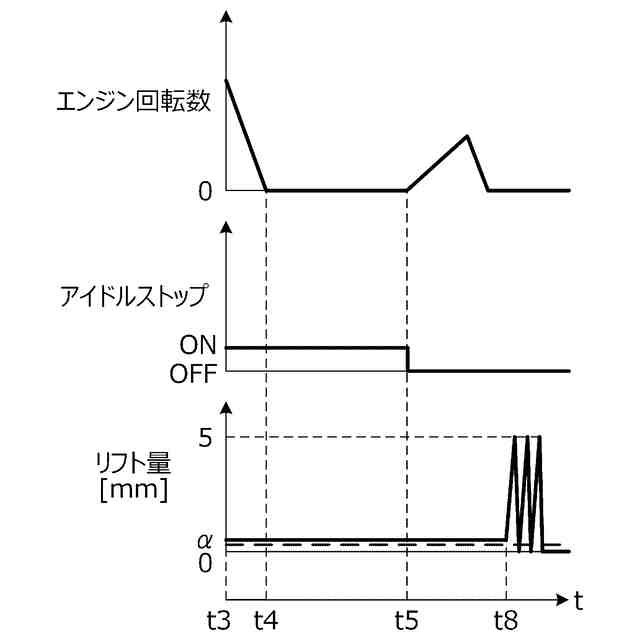

ＥＧＲバルブの開閉動作中にイグニッションスイッチがオフされたときの開閉動作の一例を示すタイムチャート。

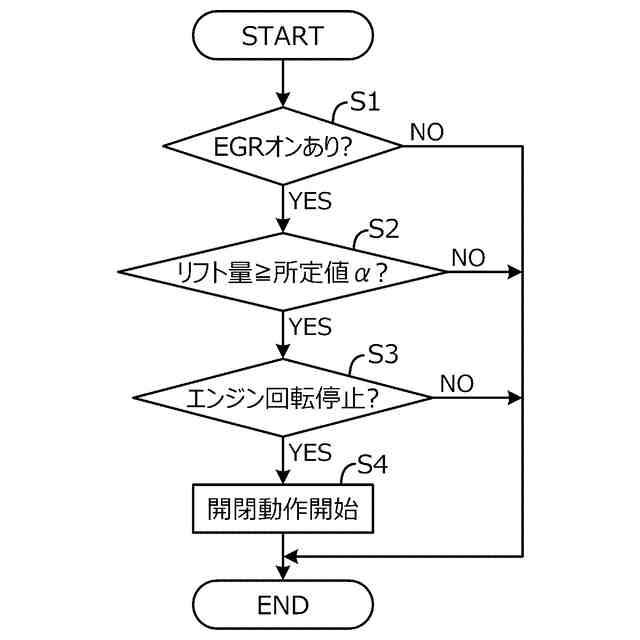

車両のイグニッションスイッチがオンの状態で図４のＥＣＵにより実行される処理の一例を示すフローチャート。
図９の変形例を示すフローチャート。
ＥＧＲバルブの開閉動作中に始動要求があったときに図４のＥＣＵにより実行される処理の一例を示すフローチャート。
【発明を実施するための形態】
【０００８】
以下、図１～図１１を参照して本発明の実施形態について説明する。図１は、本発明の実施形態に係るＥＧＲバルブ制御装置が適用されるエンジン１周辺の構成の一例を概略的に示す図である。エンジン１は、不図示の車両に搭載されたガソリンエンジンやディーゼルエンジン等の内燃機関である。車両は、駆動源としてエンジン１のみが搭載されたものでもよく、エンジン１と走行用モータとが搭載されたハイブリッド車両でもよい。エンジン１には、エンジン回転数を検出する回転数センサ１ａが設けられる。
【０００９】
図１に示すように、エンジン１には、吸気マニホルド２を介して吸気通路３が接続されるとともに、排気マニホルド４を介して排気通路５が接続される。不図示のエアクリーナ介して吸気通路３に吸入された空気は、吸気通路３に設けられたスロットルバルブ６により流量を調整され、吸気マニホルド２を介してエンジン１に供給される。エンジン１から排気マニホルド４を介して排気通路５に排出された排気は、排気通路５に設けられた触媒装置７により浄化されて大気中に放出される。
【００１０】
排気通路５に排出された排気の一部は、ＥＧＲ通路８を介して吸気通路３に還流される。ＥＧＲ通路８を介して排気通路５から吸気通路３に還流される排気（ＥＧＲガス）の流量、すなわちエンジン１の排気再循環量は、ＥＧＲ通路８に設けられたＥＧＲバルブ９により調整される。ＥＧＲバルブ９には、ＥＧＲバルブ９の開度に相当する弁体（図２）のリフト量を検出するリフトセンサ９ａが設けられる。ＥＧＲバルブ９は、車両に搭載された電子制御ユニット（ＥＣＵ（Electronic Control Unit））１０（図４）により制御される。
