公開番号2025119655
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2024014552
出願日2024-02-02
発明の名称二酸化炭素回収装置
出願人本田技研工業株式会社
代理人個人,個人
主分類B01D 53/04 20060101AFI20250807BHJP(物理的または化学的方法または装置一般)
要約【課題】吸着材の劣化しない状態を維持しながら装置の稼動を停止又は停止から復帰させることできる二酸化炭素回収装置を提供すること。
【解決手段】二酸化炭素回収装置1は、少なくとも熱交換装置80による吸着材12の冷却を行うための電力を供給する第1電源41と、少なくともバルブ(21、22、23、24)に対して電力を供給する第2電源42と、第2電源42の停電時にバルブに対して電力を供給するバックアップ電源43と、を備え、第1電源41の停電時には、脱離工程で減圧されて高温になったモジュール11に対し、第2電源42の電力によりバルブを制御して大気の流入を防いでモジュール11の内部圧力を保持する圧力保持制御を実行し、第2電源42の停電時には、脱離工程で減圧されて高温になったモジュールに対し、バックアップ電源43の電力によりバルブを制御して大気の流入を防いでモジュール11の内部圧力を保持する。

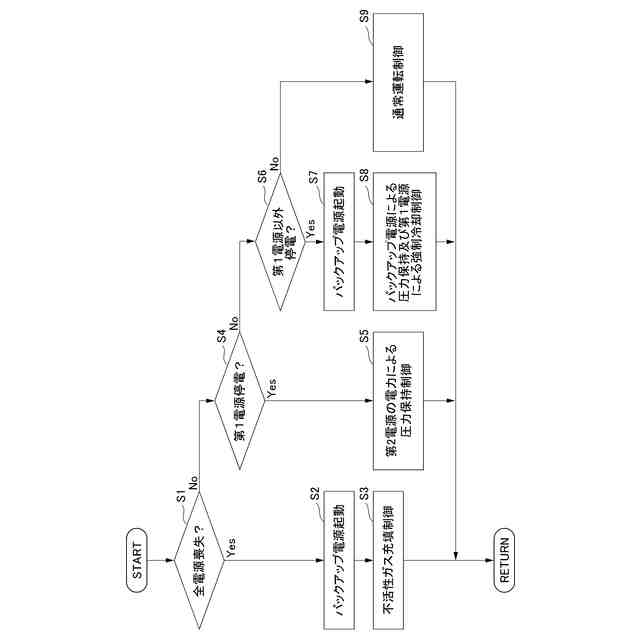

【選択図】図7
特許請求の範囲【請求項１】
吸着材を内部に有し、前記吸着材に対して二酸化炭素を含む気体を吸引して前記二酸化炭素を吸着させる吸着工程と、前記吸着材の周囲を減圧した状態で加熱することにより当該吸着材から前記二酸化炭素を脱離する脱離工程と、を実行するモジュールと、
前記モジュールに対して熱交換を行って前記吸着材の冷却を行う熱交換装置と、
前記モジュールの前記内部に対して気体の流入及び流出を制御するためのバルブと、
少なくとも前記熱交換装置による前記吸着材の冷却を行うための電力を供給する第１電源と、
少なくとも前記バルブに対して電力を供給する第２電源と、
前記第２電源の停電時に前記バルブに対して電力を供給するバックアップ電源と、
を備え、
前記第１電源の停電時には、前記脱離工程で減圧されて高温になった前記モジュールに対し、前記第２電源の電力により前記バルブを制御して大気の流入を防いで前記モジュールの内部圧力を保持する圧力保持制御を実行し、
前記第２電源の停電時には、前記脱離工程で減圧されて高温になった前記モジュールに対し、前記バックアップ電源の電力により前記バルブを制御して大気の流入を防いで前記モジュールの内部圧力を保持する、
二酸化炭素回収装置。
続きを表示（約 430 文字）【請求項２】
前記第２電源の停電時には、前記バックアップ電源の電力により前記バルブを制御して大気の流入を防いで前記モジュールの内部圧力を保持するとともに前記第１電源の電力により前記熱交換装置を制御して前記モジュールの強制冷却を行う、
請求項１に記載の二酸化炭素回収装置。
【請求項３】
前記第１電源及び前記第２電源の両方の停電時には、前記バックアップ電源により前記バルブを制御して大気の流入を防いで前記モジュールの内部圧力を保持する、
請求項１又は２に記載の二酸化炭素回収装置。
【請求項４】
前記モジュールの前記内部に不活性ガスを供給可能な不活性ガスタンクを更に備え、
前記第１電源及び前記第２電源の両方の停電時には、前記モジュールの前記内部への大気の流入を防ぐとともに、前記不活性ガスタンクから前記不活性ガスを前記モジュールの前記内部に供給する、
請求項３に記載の二酸化炭素回収装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、二酸化炭素回収装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、大気や排ガス等から所定の成分を回収する技術において、緊急時の装置の損傷を防止する技術が知られている。この種の技術が記載されるものとして例えば特許文献１がある。
【０００３】
特許文献１には、ボイラ等から排出された排ガスを、煙道を介して脱硫吸収塔に導入し、該脱硫吸収塔で脱硫した後に排ガスを外部へ排出する排ガス処理システムに関するものである。特許文献１では、大気導入手段により、緊急時に煙道内の排ガス中に大気を導入し排ガス温度を低下させることにより、排ガスの燃による損傷を防止できるとしている。
【先行技術文献】
【特許文献】
【０００４】
特開平８－１６８６３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、二酸化炭素回収装置では、吸着材を保持するモジュールに対し、二酸化炭素を含む空気等の気体を吸引して吸着材に吸着させる吸着工程と、吸着材を減圧加熱して吸着した二酸化炭素を脱離する脱離工程と、を実行させて二酸化炭素の回収を行っている。
【０００６】
吸着材は、高温状態で大気に触れると酸化して吸着性能が低下してしまう。通常運転時の脱離工程では吸着材が大気から遮断されるようにバルブを制御しているが、停電や故障時にはバルブが開いて吸着材の大気からの遮断が解除されるおそれがある。脱離工程では、高温状態になっているため、大気がモジュールの内部に侵入すれば、吸着材が劣化してしまう。
【０００７】
本発明は、吸着材の劣化しない状態を維持しながら装置の稼動を停止又は停止から復帰させることできる二酸化炭素回収装置を提供することを目的とする。
【課題を解決するための手段】
【０００８】

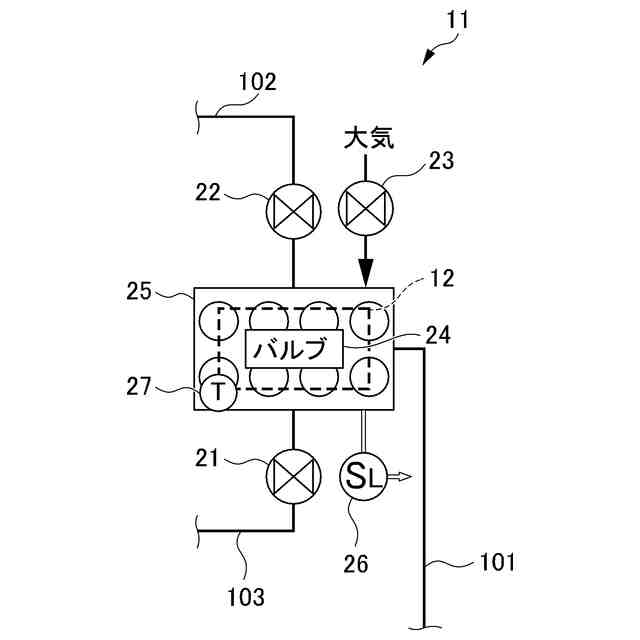

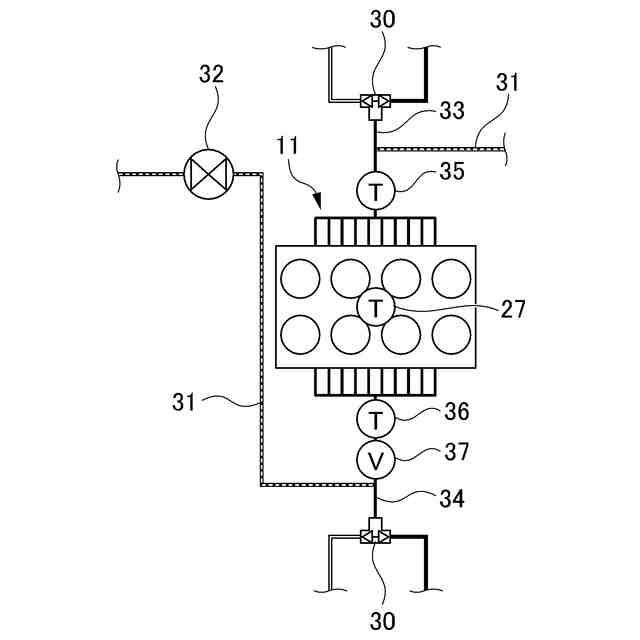

（１）本発明は、吸着材（例えば、後述する吸着材１２）を内部に有し、前記吸着材に対して二酸化炭素を含む気体を吸引して前記二酸化炭素を吸着させる吸着工程と、前記吸着材の周囲を減圧した状態で加熱することにより当該吸着材から前記二酸化炭素を脱離する脱離工程と、を実行するモジュール（例えば、後述するモジュール１１）と、前記モジュールに対して熱交換を行って前記吸着材の冷却を行う熱交換装置（例えば、後述する熱交換装置８０）と、前記モジュールの前記内部に対して気体の流入及び流出を制御するためのバルブ（例えば、後述する第１バルブ２１、第２バルブ２２、第３バルブ２３、第４バルブ２４）と、少なくとも前記熱交換装置による前記吸着材の冷却を行うための電力を供給する第１電源（例えば、後述する第１電源４１）と、少なくとも前記バルブに対して電力を供給する第２電源（例えば、後述する第２電源４２）と、前記第２電源の停電時に前記バルブに対して電力を供給するバックアップ電源（例えば、後述するバックアップ電源４３）と、を備え、前記第１電源の停電時には、前記脱離工程で減圧されて高温になった前記モジュールに対し、前記第２電源の電力により前記バルブを制御して大気の流入を防いで前記モジュールの内部圧力を保持する圧力保持制御を実行し、前記第２電源の停電時には、前記脱離工程で減圧されて高温になった前記モジュールに対し、前記バックアップ電源の電力により前記バルブを制御して大気の流入を防いで前記モジュールの内部圧力を保持する、二酸化炭素回収装置（例えば、後述する二酸化炭素回収装置１）である。
【０００９】
（２）上記（１）に記載の二酸化炭素回収装置において、前記第２電源の停電時には、バックアップ電源４３の電力により前記バルブを制御して大気の流入を防いで前記モジュールの内部圧力を保持するとともに前記第１電源の電力により前記熱交換装置を制御して前記モジュールの強制冷却を行ってもよい。
【００１０】
（３）上記（１）又は（２）に記載の二酸化炭素回収装置において、前記第１電源及び前記第２電源の両方の停電時には、前記バックアップ電源により前記バルブを制御して大気の流入を防いで前記モジュールの内部圧力を保持してもよい。
（【００１１】以降は省略されています）
