公開番号2025114982
公報種別公開特許公報(A)
公開日2025-08-06
出願番号2024009256
出願日2024-01-25
発明の名称光学系及びそれを有する撮像装置
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類G02B 13/02 20060101AFI20250730BHJP(光学)
要約【課題】高い光学性能を有し、長焦点距離かつ小型軽量な光学系を提供すること。
【解決手段】物体側から像側へ順に配置された、正の屈折力の第1レンズ群と、1つ以上のレンズ群を有する中間群と、最終レンズ群とからなり、フォーカシングに際して隣り合うレンズ群の間隔が変化する光学系であって、フォーカシングのためには、前記第1レンズ群と前記最終レンズ群とは不動であり、前記第1レンズ群は、物体側から像側へ順に配置された、複数の正レンズを有する第1部分群と、第2部分群とからなり、前記第1部分群と、前記第2部分群とは、前記光学系において形成される空気間隔のうち、最も大きい空気間隔を隔てて配置され、所定の条件式を満足する。

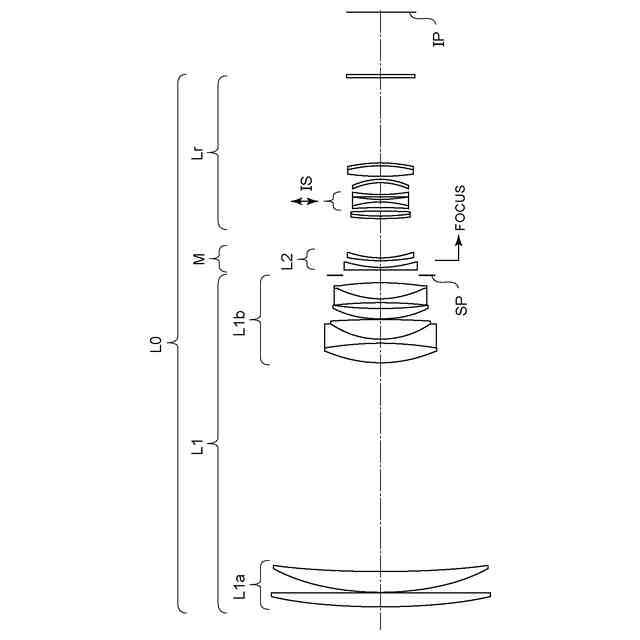

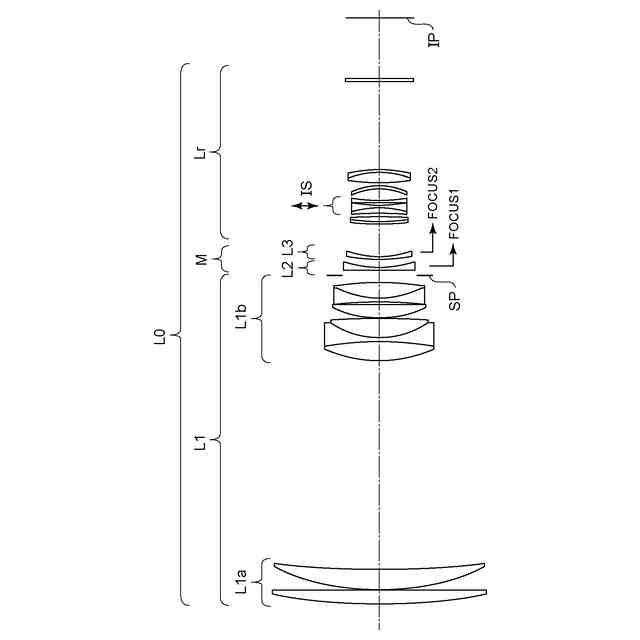

【選択図】図1

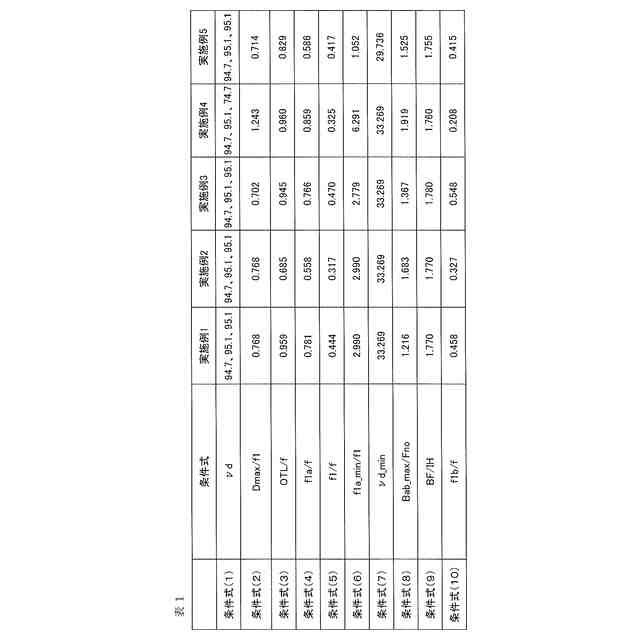

特許請求の範囲【請求項１】
物体側から像側へ順に配置された、正の屈折力の第１レンズ群と、１つ以上のレンズ群を有する中間群と、最終レンズ群とからなり、フォーカシングに際して隣り合うレンズ群の間隔が変化する光学系であって、
フォーカシングのためには、前記第１レンズ群と前記最終レンズ群とは不動であり、
前記第１レンズ群は、物体側から像側へ順に配置された、複数の正レンズを有する第１部分群と、第２部分群とからなり、
前記第１部分群と、前記第２部分群とは、前記光学系において形成される空気間隔のうち、最も大きい空気間隔を隔てて配置され、
ｄ線を基準としたときのアッベ数をνｄとするとき、前記第２部分群において配置された少なくとも３枚の正レンズの材料は、
７０．０＜νｄ＜１００．０
なる条件式を満足し、
前記第１部分群と、前記第２部分群との空気間隔をＤｍａｘ、前記第１レンズ群の焦点距離をｆ１とするとき、
０．７０＜Ｄｍａｘ／ｆ１＜１．５０
なる条件式を満足することを特徴とする光学系。
続きを表示（約 1,000 文字）【請求項２】
前記光学系において、最も物体側のレンズ面から像面までの光軸上の距離をＯＴＬ、全系の焦点距離をｆとするとき、
０．４５＜ＯＴＬ／ｆ＜１．２０
なる条件式を満足することを特徴とする請求項１に記載の光学系。
【請求項３】
前記第１部分群の焦点距離をｆ１ａ、全系の焦点距離をｆとするとき、
０．２０＜ｆ１ａ／ｆ＜１．００
なる条件式を満足することを特徴とする請求項１に記載の光学系。
【請求項４】
全系の焦点距離をｆとするとき、
０．２０＜ｆ１／ｆ＜０．８０
なる条件式を満足することを特徴とする請求項１に記載の光学系。
【請求項５】
前記第１レンズ群において配置された正レンズのうち、最も焦点距離の短い正レンズの焦点距離をｆ１ａ＿ｍｉｎとするとき、
１．５０＜ｆ１ａ＿ｍｉｎ／ｆ１＜８．００
なる条件式を満足することを特徴とする請求項１に記載の光学系。
【請求項６】
前記第２部分群において配置された正レンズの材料のうち、アッベ数の最小値をνｄ＿ｍｉｎとするとき、
１０．０＜νｄ＿ｍｉｎ＜３５．０
なる条件式を満足することを特徴とする請求項１に記載の光学系。
【請求項７】
前記中間群において配置された、フォーカシングに際して移動するレンズ群のうち、位置敏感度の絶対値の最大値をＢａｂ＿ｍａｘ、前記光学系のＦナンバーをＦｎｏとするとき、
０．５０＜Ｂａｂ＿ｍａｘ／Ｆｎｏ＜２．００
なる条件式を満足することを特徴とする請求項１に記載の光学系。
【請求項８】
前記光学系における最も像側のレンズ面から像面までの光軸上の距離をＢＦ、最大像高をＩＨとするとき、
１．３＜ＢＦ／ＩＨ＜５．０
なる条件式を満足することを特徴とする請求項１に記載の光学系。
【請求項９】
前記第２部分群の焦点距離をｆ１ｂ、全系の焦点距離をｆとするとき、
０．１０＜ｆ１ｂ／ｆ＜０．８０
なる条件式を満足することを特徴とする請求項１に記載の光学系。
【請求項１０】
前記第１部分群は、２枚の正レンズからなることを特徴とする請求項１に記載の光学系。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、光学系に関し、デジタルビデオカメラ、デジタルスチルカメラ、放送用カメラ、銀塩フィルム用カメラ等の撮像装置に好適なものである。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
焦点距離の長い、すなわち長焦点距離の光学系として、物体側に正の屈折力のレンズ群を配置し、像側に負の屈折力のレンズ群を配置した、いわゆるテレフォトタイプの光学系が知られている。テレフォトタイプの光学系は、例えば単焦点の超望遠レンズに用いられている。
【０００３】
一般にＦナンバーが一定の場合、レンズの焦点距離が長くなるほど、レンズの光線有効径は大きくなる。そのため特に長焦点距離の光学系において、Ｆナンバーが小さく、かつレンズが小型軽量で諸収差が良好に補正されているレンズが求められている。
【０００４】
特許文献１は、テレフォトタイプの光学系として、物体側から像側へ順に配置された、正の屈折力の第１レンズ群、フォーカシングに際して移動する負の屈折力の第２レンズ群、正の屈折力の第３レンズ群から構成される撮影光学系を開示している。
【先行技術文献】
【特許文献】
【０００５】
特開２０１５－２１５５６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１の光学系は、第１レンズ群内に形成された空気間隔が狭いため、第１レンズ群に配置された各レンズの径が大きい。よって、軽量化を十分に実現できているとは言えない。
【０００７】
そこで本発明は、高い光学性能を有し、長焦点距離かつ小型軽量な光学系を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明の一側面としての光学系は、物体側から像側へ順に配置された、正の屈折力の第１レンズ群と、１つ以上のレンズ群を有する中間群と、最終レンズ群とからなり、フォーカシングに際して隣り合うレンズ群の間隔が変化する光学系であって、
フォーカシングのためには、前記第１レンズ群と前記最終レンズ群とは不動であり、
前記第１レンズ群は、物体側から像側へ順に配置された、複数の正レンズを有する第１部分群と、第２部分群とからなり、
前記第１部分群と、前記第２部分群とは、前記光学系において形成される空気間隔のうち、最も大きい空気間隔を隔てて配置され、
ｄ線を基準としたときのアッベ数をνｄとするとき、前記第２部分群において配置された少なくとも３枚の正レンズの材料は、
７０．０＜νｄ＜１００．０
なる条件式を満足し、
前記第１部分群と、前記第２部分群との空気間隔をＤｍａｘ、前記第１レンズ群の焦点距離をｆ１とするとき、
０．７０＜Ｄｍａｘ／ｆ１＜１．５０
なる条件式を満足することを特徴とする。
【０００９】
本発明の他の一側面としての光学系は、物体側から像側へ順に配置された、正の屈折力の第１レンズ群と、１つ以上のレンズ群を有する中間群と、最終レンズ群とからなり、フォーカシングに際して隣り合うレンズ群の間隔が変化する光学系であって、
フォーカシングのためには、前記第１レンズ群と前記最終レンズ群とは不動であり、
前記第１レンズ群は、物体側から像側へ順に配置された、複数の正レンズを有する第１部分群と、第２部分群とからなり、
前記第１部分群と、前記第２部分群とは、前記光学系において形成される空気間隔のうち、最も大きい空気間隔を隔てて配置され、
前記最終レンズ群は、負レンズを４枚以上有し、
前記第１部分群と、前記第２部分群との空気間隔をＤｍａｘ、前記第１レンズ群の焦点距離をｆ１とするとき、
０．４０＜Ｄｍａｘ／ｆ１＜１．５０
なる条件式を満足することを特徴とする。
【００１０】
本発明の他の一側面としての光学系は、物体側から像側へ順に配置された、正の屈折力の第１レンズ群と、１つ以上のレンズ群を有する中間群と、最終レンズ群とからなり、フォーカシングに際して隣り合うレンズ群の間隔が変化する光学系であって、
フォーカシングのためには、前記第１レンズ群と前記最終レンズ群とは不動であり、
前記第１レンズ群は、物体側から像側へ順に配置された、複数の正レンズを有する第１部分群と、第２部分群とからなり、
前記第１部分群と、前記第２部分群とは、前記光学系において形成される空気間隔のうち、最も大きい空気間隔を隔てて配置され、
前記最終レンズ群は、負レンズを４枚以上有し、
ｄ線を基準としたときのアッベ数をνｄとするとき、前記第２部分群において配置された少なくとも３枚の正レンズの材料は、
７０．０＜νｄ＜１００．０
なる条件式を満足することを特徴とする。
【発明の効果】
（【００１１】以降は省略されています）
