公開番号2025115110
公報種別公開特許公報(A)
公開日2025-08-06
出願番号2024009457
出願日2024-01-25
発明の名称送風機
出願人リズム株式会社
代理人弁理士法人コスモ国際特許事務所
主分類F04D 25/08 20060101AFI20250730BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】十分な風量を確保しながらカバーのメンテナンスが容易な送風機を提供する。
【解決手段】サーキュレータは、後側カバー30で覆われた後方インペラ24と前側カバー40で覆われた前方インペラ26とを有する二重反転式のサーキュレータであって、後側カバー30及び前側カバー40は、環状の側面を構成する後側側面部31a及び前側第2部材42と、後側側面部31a及び前側第2部材42の内側に設けられるとともに直線状に平行に延びる複数の後側第1梁状部及び複数の前側第1梁状部41bを有する後側底面部31b及び前側第1部材41と、を有し、サーキュレータの駆動時における下記式(1)で定義される前方インペラ26と後方インペラ24の単位時間当たりにおける回転数比率が、下記式(2)で示される範囲を満たす。回転数比率=後方インペラの回転数/前方インペラの回転数・・・(1) 1<回転数比率≦1.2・・・(2)
【選択図】図2
特許請求の範囲【請求項１】
送風流路の上流側に設けられるとともに後側カバーで覆われた後方インペラと前記送風流路の下流側に設けられるとともに前側カバーで覆われた前方インペラとを有する二重反転式の送風機であって、
前記後側カバー及び前記前側カバーの少なくとも一方は、環状の側面を構成する側面部と、該側面部の内側に設けられるとともに直線状に平行に延びる複数の第１梁状部を有する底面部と、を有し、
前記送風機の駆動時における下記式（１）で定義される前記前方インペラと前記後方インペラの単位時間当たりにおける回転数比率が、下記式（２）で示される範囲を満たす、送風機。
回転数比率＝後方インペラの回転数／前方インペラの回転数・・・（１）
１＜回転数比率≦１．２・・・（２）
続きを表示（約 400 文字）【請求項２】
前記送風機の駆動時における前記後方インペラの１分間当たりにおける回転数が２５００回転以下であり、
前記回転数比率が１．１以上である、
請求項１に記載の送風機。
【請求項３】
前記後側カバー及び前記前側カバーの少なくとも一方は、前記側面部の内側に設けられるとともに複数の前記第１梁状部と略直交するように延びる第２梁状部を有する、
請求項１又は２に記載の送風機。
【請求項４】
複数の前記第１梁状部は、凹状に設けられた第１凹部を有し、
前記第２梁状部は、前記第１凹部に嵌合可能に凹状に設けられた複数の第２凹部を有し、
複数の前記第１梁状部の前記第１凹部の各々が複数の前記第２凹部に略直交するように嵌合されることで、前記第１梁状部と前記第２梁状部が組み付けられている、
請求項３に記載の送風機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、送風機に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来から、送風流路の上流側に設けられる吸気側のインペラと、送風流路の下流側に設けられる排気側のインペラとを備え、排気側のインペラが吸気側のインペラとは逆に回転する二重反転式の送風機が知られている。例えば特許文献１には、第１のインペラを有する吸気側ファンと、第２のインペラを有する排気側ファンとが結合されて構成される二重反転ファンが開示されている。この二重反転ファンでは、第１のインペラの回転数が第２のインペラの回転数よりも大きくされていることで、吸気側ファンの風量を増加させることが可能となり、駆動時の十分な風量を確保することができる。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２０／１７１３２号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上記特許文献１に開示されるような送風機では、駆動時の風量を確保するため、各インペラを覆う各カバーの梁状部分（グリル部分）の形状が放射状に設けられている。しかしながら、梁状部分が放射状に設けられたカバーは、掃除がし難く、メンテナンスが難しいというデメリットがあった。一方で、カバーのメンテナンスが容易なように梁状部分の形状を放射状以外の形状とすると、駆動時に十分な風量を確保できない虞があった。
【０００５】
本発明は、上記の課題に鑑みて創作されたものであって、十分な風量を確保しながらカバーのメンテナンスが容易な送風機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の送風機は、送風流路の上流側に設けられるとともに後側カバーで覆われた後方インペラと前記送風流路の下流側に設けられるとともに前側カバーで覆われた前方インペラとを有する二重反転式の送風機であって、前記後側カバー及び前記前側カバーの少なくとも一方は、環状の側面を構成する側面部と、該側面部の内側に設けられるとともに直線状に平行に延びる複数の第１梁状部を有する底面部と、を有し、前記送風機の駆動時における下記式（１）で定義される前記前方インペラと前記後方インペラの単位時間当たりにおける回転数比率が、下記式（２）で示される範囲を満たす。
回転数比率＝後方インペラの回転数／前方インペラの回転数・・・（１）
１＜回転数比率≦１．２・・・（２）
【発明の効果】
【０００７】
本発明によれば、十分な風量を確保しながらカバーのメンテナンスが容易な送風機を提供することができる。
【図面の簡単な説明】
【０００８】

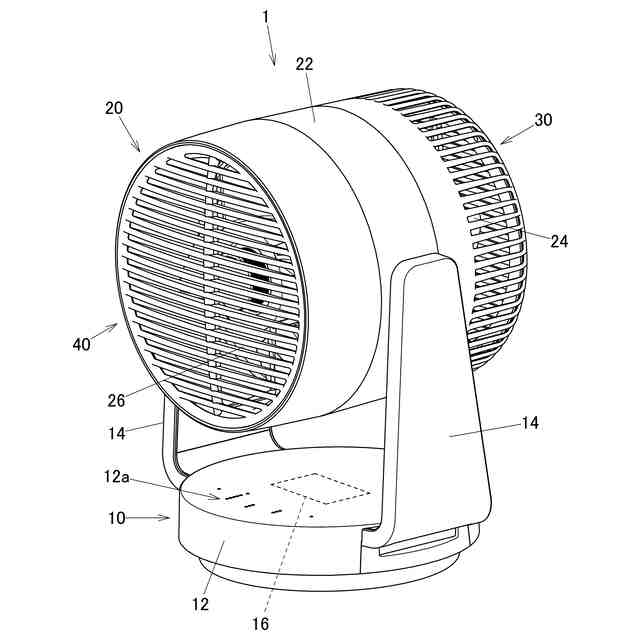

実施形態に係るサーキュレータを前方側から見た全体斜視図である。

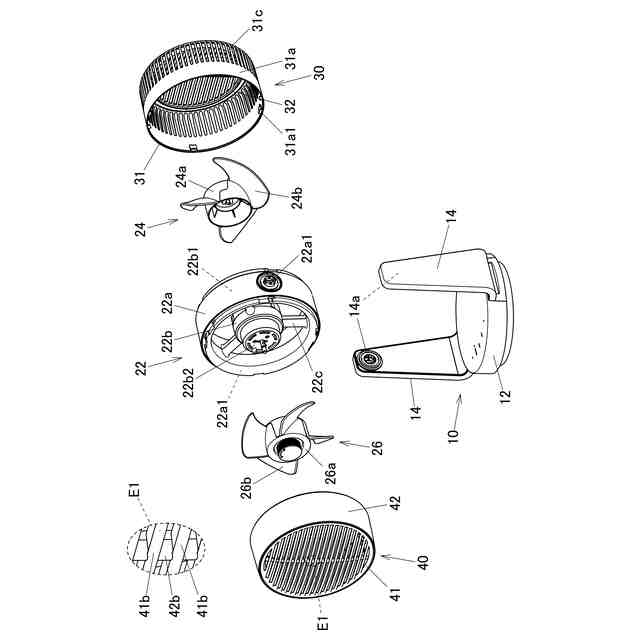

実施形態に係るサーキュレータを前方側から見た一部分解斜視図である。

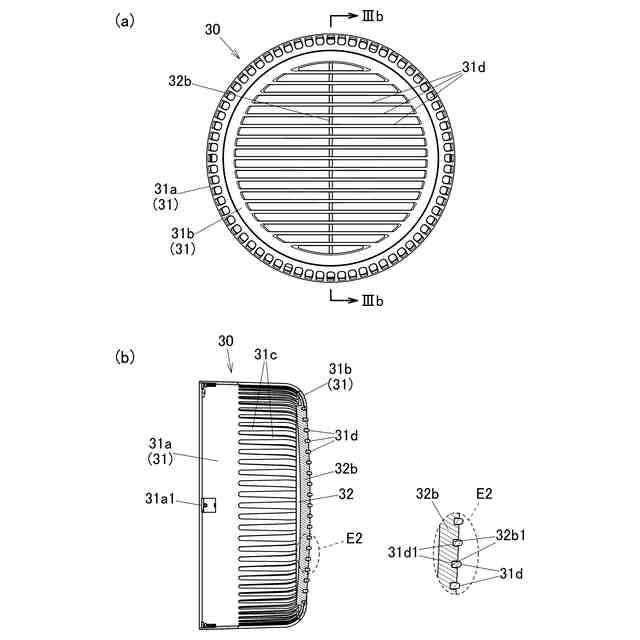

（ａ）は、実施形態に係るサーキュレータの後側カバーの後面図であり、（ｂ）は、（ａ）におけるＩＩＩｂ－ＩＩＩｂ断面の断面図である。

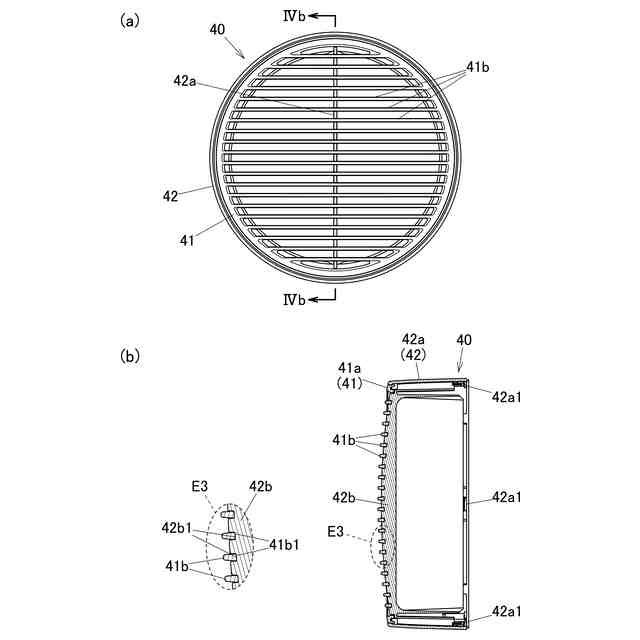

（ａ）は、実施形態に係るサーキュレータの前側カバーの前面図であり、（ｂ）は、（ａ）におけるＩＶｂ－ＩＶｂ断面の断面図である。

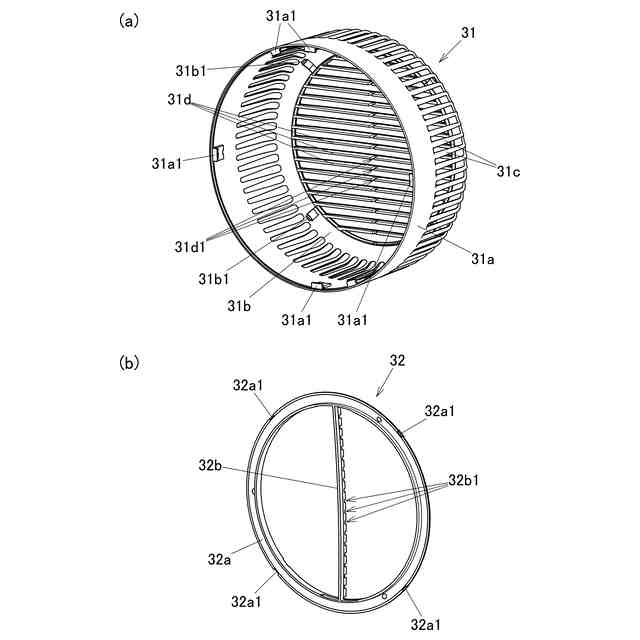

（ａ）は、実施形態に係るサーキュレータの後側カバーの後側第１部材を前方側から見た斜視図であり、（ｂ）は、後側カバーの後側第２部材を前方側から見た斜視図である。

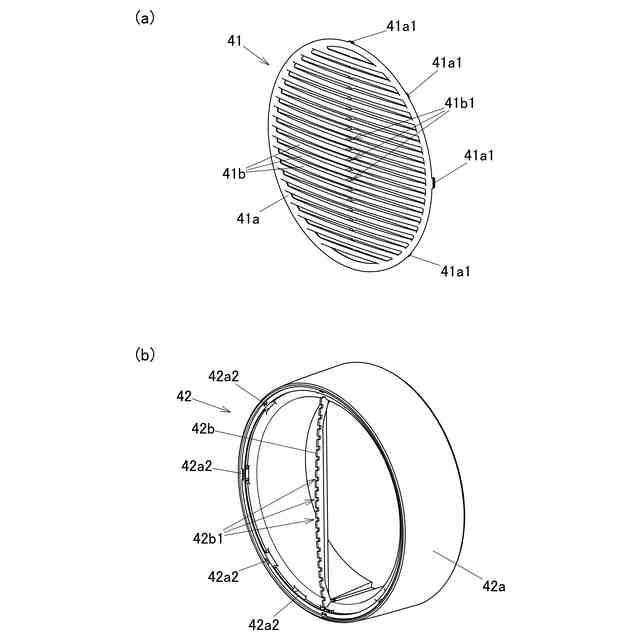

（ａ）は、実施形態に係るサーキュレータの前側カバーの前側第１部材を前方側から見た斜視図であり、（ｂ）は、前側カバーの前側第２部材を前方側から見た斜視図である。
【発明を実施するための形態】
【０００９】
図面を参照して本発明の実施形態について説明する。図１に示すように、本実施形態に係るサーキュレータ（送風機）１は、床面等に置かれる大型のサーキュレータ１であり、設置面に設置される設置部１０と、設置部１０に支持された送風ヘッド２０と、を備えている。送風ヘッド２０は、図１に示す右側（後方インペラ２４が設けられた側）を送風流路の上流側とし、図１に示す左側（前方インペラ２６が設けられた側）を送風流路の下流側として送風する。以下では、送風ヘッド２０の上流側をサーキュレータ１の後側、送風ヘッド２０の下流側をサーキュレータ１の前側とし、送風ヘッド２０を前側から見たときの右側及び左側をサーキュレータ１の右側及び左側として説明する。
【００１０】
まず、設置部１０について説明する。設置部１０は、厚板円板状の円板部１２と、円板部１２の左右両側から上方に延びる一対の支持アーム１４と、を有している。円板部１２の上面には、ユーザがサーキュレータ１の電源のオンオフ等を操作するためのタッチパネル１２ａが設けられている。円板部１２の内部には、後方インペラ２４及び前方インペラ２６の単位時間当たりの回転数を制御する制御部１６が設けられている。制御部１６による各インペラ２４，２６の制御態様については、後で説明する。
（【００１１】以降は省略されています）
