公開番号2025115120
公報種別公開特許公報(A)
公開日2025-08-06
出願番号2024009470
出願日2024-01-25
発明の名称冷媒循環システム
出願人マツダ株式会社
代理人個人,個人,個人,個人,個人
主分類F25B 1/00 20060101AFI20250730BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】モータの滑り軸受を冷媒にて潤滑し、モータ内で冷媒を膨張させると共に冷却に用いる冷媒循環システムにおいて、液状態の冷媒がコンプレッサに流入することを防止する。

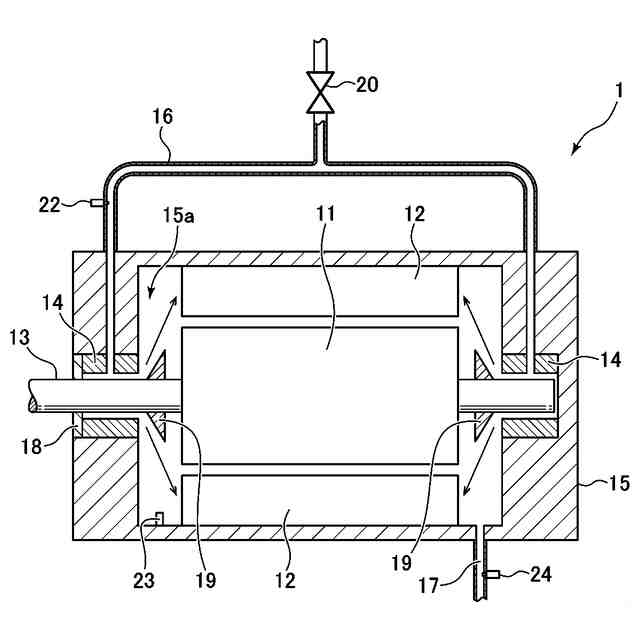

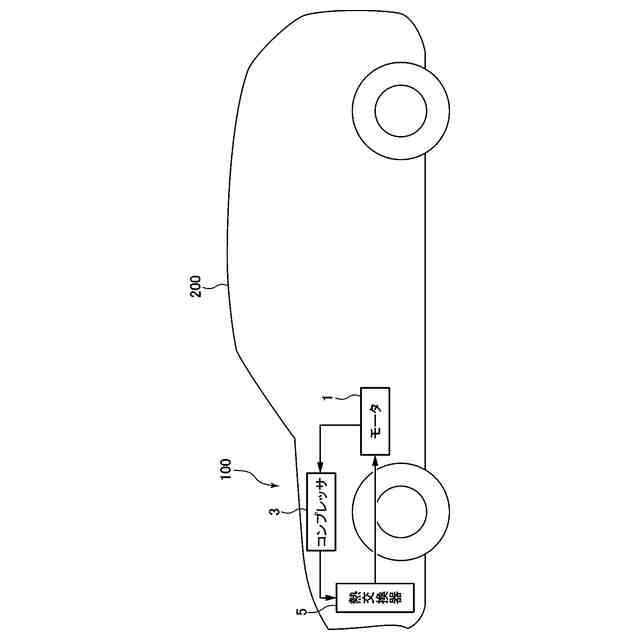

【解決手段】CO₂を含む冷媒を循環する冷媒循環システム100は、冷媒を圧縮するコンプレッサ3と、ロータ11及びステータ12と、ロータに連結された回転軸13と、コンプレッサにより圧縮された冷媒を用いて潤滑を行い、回転軸を支持する滑り軸受14と、を備え、内部を通過する冷媒が、滑り軸受14から流出した後に膨張されて、ステータの冷却に用いられるように構成されたモータ1と、少なくともモータを制御するように構成された制御装置50と、を有し、モータは、冷媒の流量を調整可能な流量調整弁20を更に備え、制御装置は、冷媒の冷凍サイクルにおける過熱度を調整するように、モータの流量調整弁を制御する。
【選択図】図2
特許請求の範囲【請求項１】
ＣＯ
2
を含む冷媒を循環する冷媒循環システムであって、
前記冷媒を圧縮するコンプレッサと、
ロータ及びステータと、前記ロータに連結された回転軸と、前記コンプレッサにより圧縮された前記冷媒を用いて潤滑を行い、前記回転軸を支持する滑り軸受と、を備えるモータであって、当該モータ内を通過する前記冷媒が、前記滑り軸受から流出した後に膨張されて、前記ロータ又は前記ステータの冷却に用いられるように構成された前記モータと、
少なくとも前記モータを制御するように構成された制御装置と、
を有し、
前記モータは、前記冷媒の流量を調整可能な流量調整機構を更に備え、
前記制御装置は、前記冷媒循環システムにより実現される前記冷媒の冷凍サイクルにおける過熱度を調整すべく、前記モータの前記流量調整機構を制御するように構成されている、
ことを特徴とする冷媒循環システム。
続きを表示（約 1,300 文字）【請求項２】
前記制御装置は、前記冷凍サイクルにおける現在の前記過熱度を算出し、前記過熱度が基準値よりも大きい場合には、前記冷媒の流量を大きくするように前記流量調整機構を制御し、前記過熱度が前記基準値よりも小さい場合には、前記冷媒の流量を小さくするように前記流量調整機構を制御するように構成されている、請求項１に記載の冷媒循環システム。
【請求項３】

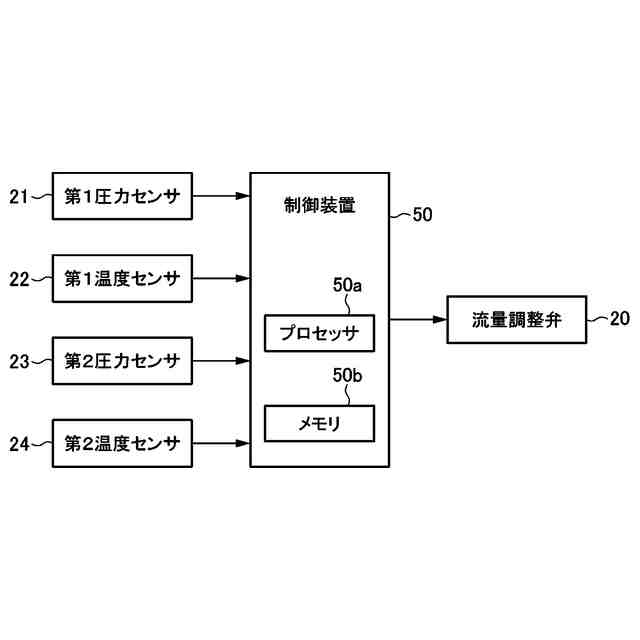

前記冷媒循環システムは、更に、前記コンプレッサにより圧縮された後の前記冷媒の圧力を検出する第１圧力センサと、前記モータの前記滑り軸受に供給される前の前記冷媒の温度を検出する第１温度センサと、を有し、
前記制御装置は、
冷却すべき前記ロータ又は前記ステータに適用されたコイルの発熱量に基づき、前記冷凍サイクルで実現すべき目標冷却能力を決定し、
前記目標冷却能力と、前記第１圧力センサにより検出された圧力と、前記第１温度センサにより検出された温度とに基づき、前記冷媒が膨張した後の目標膨張圧力を算出し、
前記目標膨張圧力を実現するための前記流量調整機構による前記冷媒の目標流量を決定し、
前記過熱度が前記基準値よりも大きい場合には前記目標流量を大きくする補正を行う一方で、前記過熱度が前記基準値よりも小さい場合には前記目標流量を小さくする補正を行って、補正後の前記目標流量に基づき前記流量調整機構を制御する、
ように構成されている、請求項２に記載の冷媒循環システム。
【請求項４】
前記冷媒循環システムは、更に、前記滑り軸受から流出した後の前記冷媒の圧力を検出する第２圧力センサと、前記ロータ又は前記ステータの冷却に用いられた後の前記冷媒の温度を検出する第２温度センサと、を有し、
前記制御装置は、前記第２圧力センサにより検出された圧力と、前記第２温度センサにより検出された温度とに基づき、前記冷凍サイクルにおける現在の前記過熱度を算出するように構成されている、請求項２又は３に記載の冷媒循環システム。
【請求項５】
前記制御装置は、
前記第２圧力センサにより検出された圧力と前記第２温度センサにより検出された温度とに基づき算出された前記過熱度を第１過熱度とすると、当該第１過熱度とは別に、前記コイルの発熱量及び前記目標冷却能力に基づき推定される第２過熱度を算出し、
前記第１過熱度と前記第２過熱度との差に応じて、前記目標流量を補正する、
ように構成されている、請求項３を引用する請求項４に記載の冷媒循環システム。
【請求項６】
前記モータは、更に、前記滑り軸受から流出した直後の前記冷媒を、冷却すべき前記ロータ又は前記ステータに適用されたコイルに向けて指向させるように構成されたガイド部を備え、
前記流量調整機構は、前記ガイド部と当該ガイド部側の前記滑り軸受の端部との間にある、前記冷媒が流出する隙間の大きさを変更するように、前記ガイド部又は前記滑り軸受を軸方向に移動させることにより、前記冷媒の流量を調整可能に構成されている、
請求項１乃至３のいずれか一項に記載の冷媒循環システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、冷媒を循環する冷媒循環システムに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来から、エアコンなどで利用される冷凍サイクルにおいて、冷媒を循環する冷媒循環システムが用いられている。一般的に、この種の冷媒循環システムでは、コンプレッサ（圧縮機）と、熱交換器（凝縮器）と、膨張弁と、蒸発器との間で、冷媒を状態変化させながら循環させている。
【０００３】

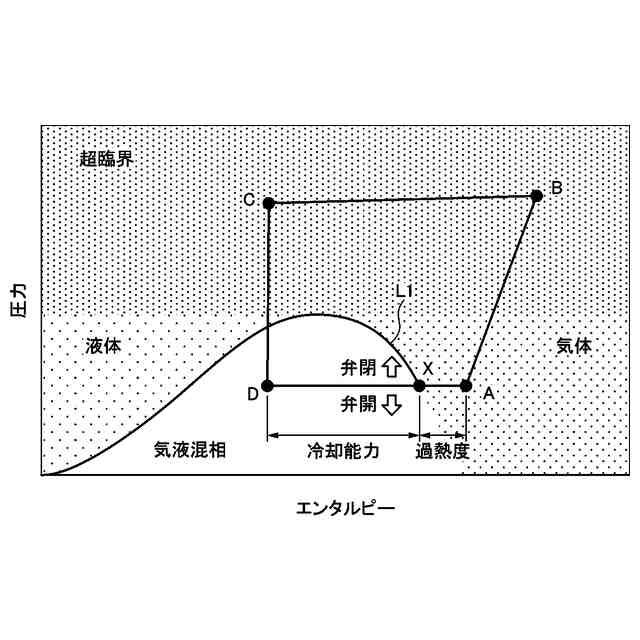

このような冷媒循環システムでは、液状態の冷媒がコンプレッサに流入すること（液バック／液戻り）によるコンプレッサの故障などを防止するために、蒸発器で加熱された冷媒を余裕を持たせて加熱して、完全にガス化した冷媒をコンプレッサに供給するように制御が行われている。冷凍サイクルにおいて、この余裕を持たせた加熱の度合いは「過熱度」と呼ばれており、過熱度は、コンプレッサ前の圧力（つまり蒸発器の圧力）に応じた飽和蒸気温度及びコンプレッサ前の冷媒温度から求められる。このような冷凍サイクルの過熱度を制御する技術が、例えば特許文献１に開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－０２３７８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、例えば車両の動力源（エンジンやモータ）などの回転軸を支持する軸受として、従来から転がり軸受や滑り軸受が用いられている。ここで、電気自動車などのモータに転がり軸受を適用すると、このモータの回転軸が例えば３００００ｒｐｍを超える高回転数で回転するので、転がり疲労により寿命が問題となる。他方で、オイルを潤滑剤として用いる一般的な滑り軸受をモータに適用すると、モータの回転軸によるオイル攪拌抵抗の損失が大きくなる。
【０００６】
したがって、本件発明者は、モータを上記したような冷媒循環システムに適用し、このシステムで循環される冷媒、特にコンプレッサによる圧縮で液状になるＣＯ
2
冷媒などを、潤滑剤として用いる滑り軸受を、モータの回転軸に適用することを考えた。それと共に、本件発明者は、このモータを、冷媒循環システムによる冷凍サイクルの一部の機能を担わせること、具体的には冷凍サイクルにおける膨張弁及び蒸発器として機能させることを考えた。すなわち、モータ内を通過する冷媒を、滑り軸受から流出した後に膨張させて（膨張弁）、ロータやステータの冷却に用いる（蒸発器）ことを考えた。このようなモータを含む冷媒循環システムでも、液状態の冷媒がモータ下流のコンプレッサに流入すること（液バック）を防止できるようにする必要がある。
【０００７】
本発明は、上述した従来技術の問題点を解決するためになされたものであり、モータの滑り軸受を冷媒にて潤滑し、モータ内で冷媒を膨張させると共に冷却に用いるようにした冷媒循環システムにおいて、液状態の冷媒がコンプレッサに流入することを防止することを目的とする。
【課題を解決するための手段】
【０００８】
上記の目的を達成するために、本発明は、ＣＯ
2
を含む冷媒を循環する冷媒循環システムであって、冷媒を圧縮するコンプレッサと、ロータ及びステータと、ロータに連結された回転軸と、コンプレッサにより圧縮された冷媒を用いて潤滑を行い、回転軸を支持する滑り軸受と、を備えるモータであって、当該モータ内を通過する冷媒が、滑り軸受から流出した後に膨張されて、ロータ又はステータの冷却に用いられるように構成されたモータと、少なくともモータを制御するように構成された制御装置と、を有し、モータは、冷媒の流量を調整可能な流量調整機構を更に備え、制御装置は、冷媒循環システムにより実現される冷媒の冷凍サイクルにおける過熱度を調整すべく、モータの流量調整機構を制御するように構成されている、ことを特徴とする。
【０００９】
このように構成された本発明では、モータの滑り軸受を冷媒にて潤滑すると共に、モータを冷凍サイクルの膨張弁及び蒸発器として機能させる冷媒循環システムにおいて、流量調整機構によりモータの冷媒の流量を制御することで、冷凍サイクルの過熱度を的確に調整することができる。したがって、本発明によれば、液状態の冷媒がモータ下流のコンプレッサに流入すること（液バック）を防止することができる。
【００１０】

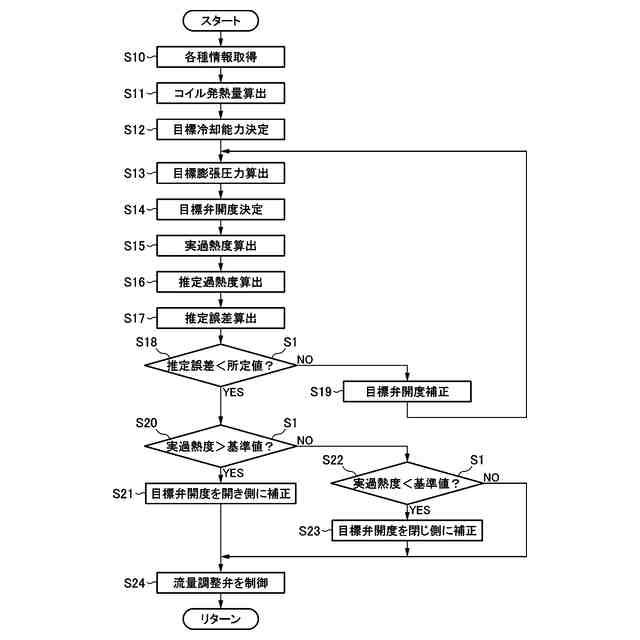

本発明において、好ましくは、制御装置は、冷凍サイクルにおける現在の過熱度を算出し、過熱度が基準値よりも大きい場合には、冷媒の流量を大きくするように流量調整機構を制御し、過熱度が基準値よりも小さい場合には、冷媒の流量を小さくするように流量調整機構を制御するように構成されている。

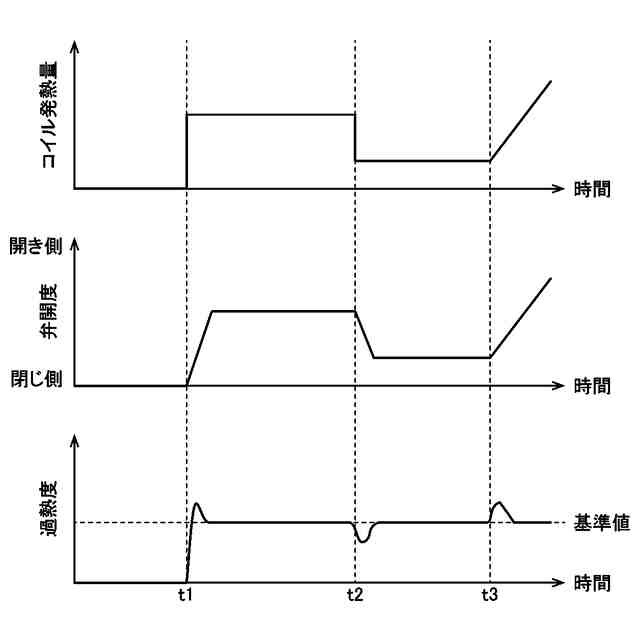

このように構成された本発明では、過熱度が基準値よりも大きい場合には、冷媒の流量を大きくして過熱度を下げるようにし、過熱度が基準値よりも小さい場合には、冷媒の流量を小さくして過熱度を上げるようにする。これにより、過熱度を所定の基準値（目標値）に維持することができ、コンプレッサへの液バックを確実に防止することが可能となる。
（【００１１】以降は省略されています）
