公開番号2025115383
公報種別公開特許公報(A)
公開日2025-08-06
出願番号2025008201
出願日2025-01-21
発明の名称気体分離膜モジュールの検査方法および検査装置
出願人東レ株式会社
代理人
主分類B01D 53/22 20060101AFI20250730BHJP(物理的または化学的方法または装置一般)
要約【課題】
気体分離膜モジュールの劣化、損傷、リークなどの異常について、発生部位を特定または、劣化等の程度を確認する検査装置を提供すること。
【解決手段】
気体分離膜モジュールの検査方法で、
気体分離膜モジュールへの供給気体が、1種類または2種類以上の気体で構成され、
気体分離膜の非透過気体または透過気体の少なくとも一方について、前記気体分離膜モジュールの部位にて、前記非透過気体または前記透過気体の少なくとも一方の特性を測定する、
気体分離膜モジュールの検査方法および検査装置。

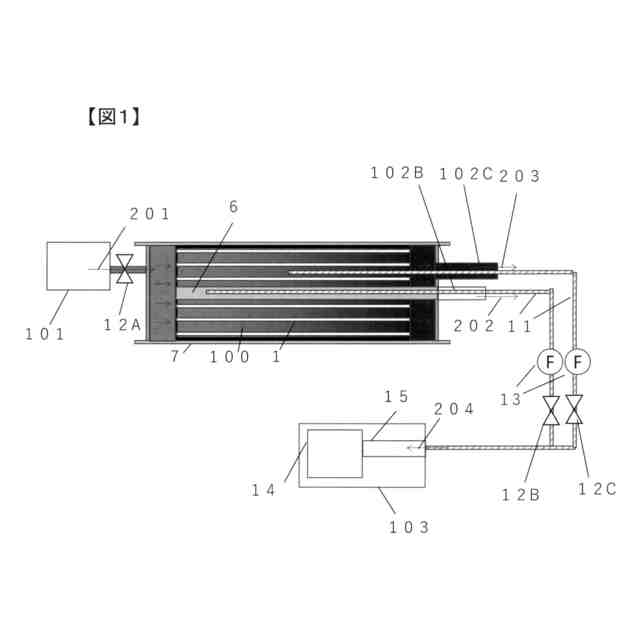

【選択図】図1
特許請求の範囲【請求項１】
気体分離膜モジュールへの供給気体が、１種類または２種類以上の気体で構成され、
気体分離膜の非透過気体または透過気体の少なくとも一方について、前記気体分離膜モジュールの部位にて、前記非透過気体または前記透過気体の少なくとも一方の特性を測定する、
気体分離膜モジュールの検査方法。
続きを表示（約 1,200 文字）【請求項２】
前記気体分離膜モジュールの、２箇所以上の部位にて、前記非透過気体または前記透過気体の少なくとも一方の特性を測定する、
請求項１に記載の気体分離膜モジュールの検査方法。
【請求項３】
前記気体分離膜が平膜である、請求項1または２に記載の気体分離膜モジュールの検査方法。
【請求項４】

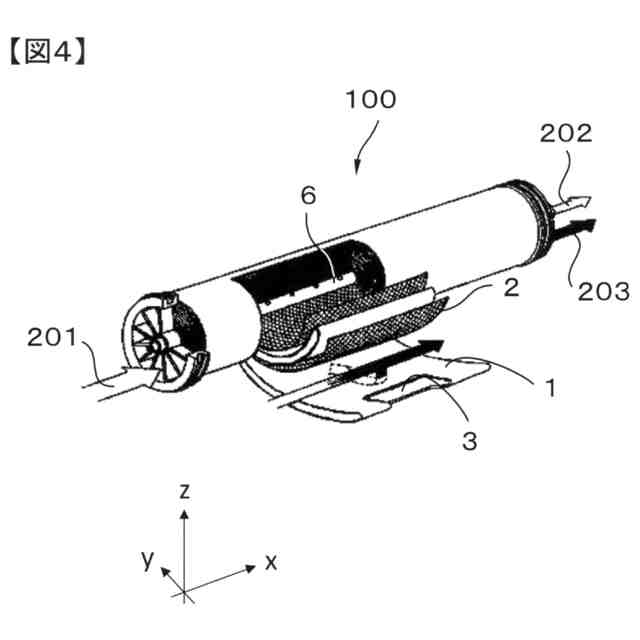

前記気体分離膜、供給側流路材、および透過側流路材が、前記気体分離膜の前記透過気体を集積する中心管の周りに巻囲された気体分離膜モジュールである、
請求項３に記載の気体分離膜モジュールの検査方法。
【請求項５】
前記供給気体の流量に対する、分離膜モジュールから排出される非透過気体または透過気体の、流量の減少率の値が１％以上、９９％以下である、
請求項1に記載の気体分離膜モジュールの検査方法。
【請求項６】
前記供給気体が２種類以上の気体で構成され、最も動的分子径が小さい気体に対し、その他の気体の動的分子径の比が１．０５以上、２．６０以下である、
請求項1に記載の気体分離膜モジュールの検査方法。
【請求項７】
前記供給気体が２種類以上の気体で構成され、前記供給気体に含まれる気体の透過度について、透過度が大きい気体の透過度と、透過度が小さい気体の透過度の比が１．１以上、２０００以下である、
請求項１に記載の気体分離膜モジュールの検査方法。
【請求項８】
非透過気体または透過気体の少なくとも一方の体積流量、質量流量、組成、温度、圧力、熱伝導度のいずれか１つ以上の特性を測定する、
請求項１に記載の気体分離膜モジュールの検査方法。
【請求項９】

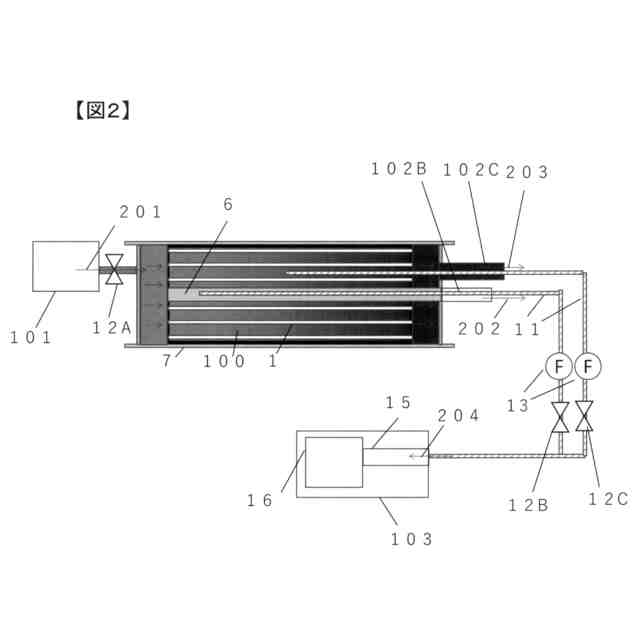

１種類または２種類以上の気体で構成される供給気体を、気体分離膜モジュールへの供給する供給手段を有し、
１種類または２種類以上の気体で構成される供給気体を、非透過気体および透過気体に分離する気体分離膜モジュールを有し、
気体分離膜モジュールから非透過気体および透過気体の各々を排出する、非透過気体排出手段および透過気体排出手段を有し、
気体分離膜の非透過気体または透過気体の少なくとも一方について、気体分離膜モジュールの部位にて、非透過気体または透過気体の少なくとも一方の特性を測定する手段を有する、
気体分離膜モジュールの検査装置。
【請求項１０】
光ファイバー、半導体、電気製品の製造工程における気体の分離、天然ガス、都市ガス、バイオガス、メタネーションなどの反応で生成する気体、未反応原料や副生物を含む気体の分離、水電解装置などから発生する気体の分離、混合気体から目的の気体を濃縮する気体の分離、から選ばれる少なくとも一つの工程で使用することを特徴とする請求項１に記載の気体分離膜モジュールの検査方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、気体分離膜モジュールの部位で、非透過気体または透過気体の少なくとも一方の特性を測定する検査方法および検査装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
近年、混合気体から特定の気体を効率的に分離する技術開発が望まれており、効率的に混合気体から特定の気体を分離させる方法として、素材の持つ気体透過性の違いを利用して目的成分を選択的に透過させる膜分離法が注目されている。ヘリウム、水素、二酸化炭素、窒素、六フッ化硫黄、水蒸気または希ガス等、様々な気体を対象とした分離膜が開発されている。分離膜による気体の分離は、省エネルギー・省スペースを実現する技術として期待されている。
【０００３】
ここで分離膜を実際の分離プロセスで使用する場合、例えば平膜状の分離膜では、スパイラル式のモジュールとして使用する。モジュールを作製する際の接着部に不良や分離膜の損傷があると、また、分離膜モジュールを使用に際し、酸性ガスなどにより分離膜が劣化すると、供給気体が透過側に漏れる、または分離性は低下する懸念がある。場合によっては、通常の運転に加えて薬品洗浄等を行う可能性もある。
そのため、分離膜エレメントが損傷、破断又は劣化する等の異常が発生する懸念がある。そのため、分離膜モジュールにおける異常の発生を迅速に検知し、異常位置等を可及的速やかに特定して、早期対策を講じることが重要となる。
【０００４】
特許文献１には、混合気体の実分離計数を測定する分離膜の品質評価方法およびその装置が開示されている。
【０００５】
特許文献２には、水処理プロセスで使用する分離膜モジュールについて、薬品で分離膜を洗浄する際、破断や劣化が懸念されるため、直列に配置した複数の分離膜モジュールについて、複数の透過水の流量や水質を測定する方法が開示されている。
【先行技術文献】
【特許文献】
【０００６】
特許第６６４３２２３号公報
国際公開第２０２０／０７１５０７号
【発明の概要】
【発明が解決しようとする課題】
【０００７】
実際の分離プロセスで使用する分離膜モジュールにおける異常の有無を確認すること、すなわち分離膜モジュールの検査は重要である。一方で、分離膜モジュールの検査について、従来の方法においては、分離膜モジュール全体として性能低下等を検知できるが、分離膜モジュールでどの部分に異常があるのか、部分的な異常なのか、全体的な異常なのかを判断することが困難であった。そのため、性能低下の要因を判断することも困難であった。
【０００８】
そこで本発明は、これらの課題を改善し、性能低下した分離膜モジュールの部位を調べ、また性能低下の度合いを確認し、補修等の性能回復をするための情報を得ることができる気体分離膜モジュールの検査装置および検査方法を提供する。
【課題を解決するための手段】
【０００９】
上記目的を達成するための本発明は、以下の構成を有する。
【００１０】
（１）気体分離膜モジュールへの供給気体が、１種類または２種類以上の気体で構成され、気体分離膜の非透過気体または透過気体の少なくとも一方について、前記気体分離膜モジュールの部位にて、前記非透過気体または前記透過気体の少なくとも一方の特性を測定する、気体分離膜モジュールの検査方法。
（【００１１】以降は省略されています）
