発明の名称加熱効率が良好で部品点数が少ない表示装置
出願人シャープディスプレイテクノロジー株式会社
代理人弁理士法人暁合同特許事務所
主分類G02F 1/1333 20060101AFI20250731BHJP(光学)
要約【課題】液晶表示装置において、加熱効率を向上させ、部品点数の削減を図る。

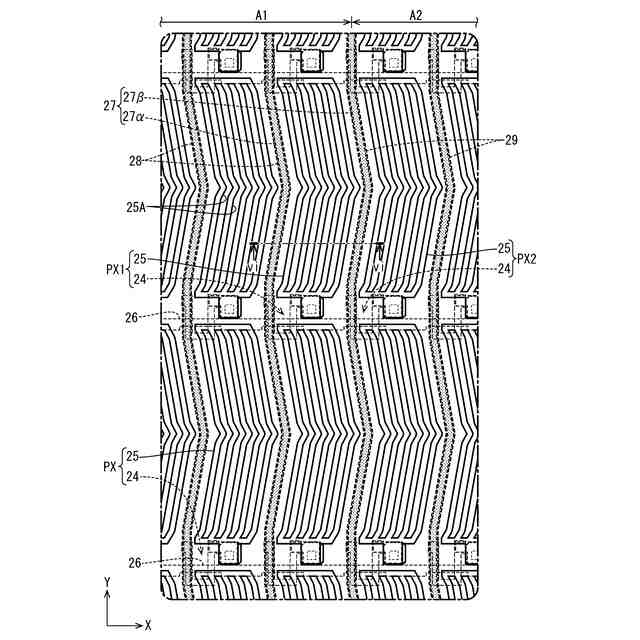

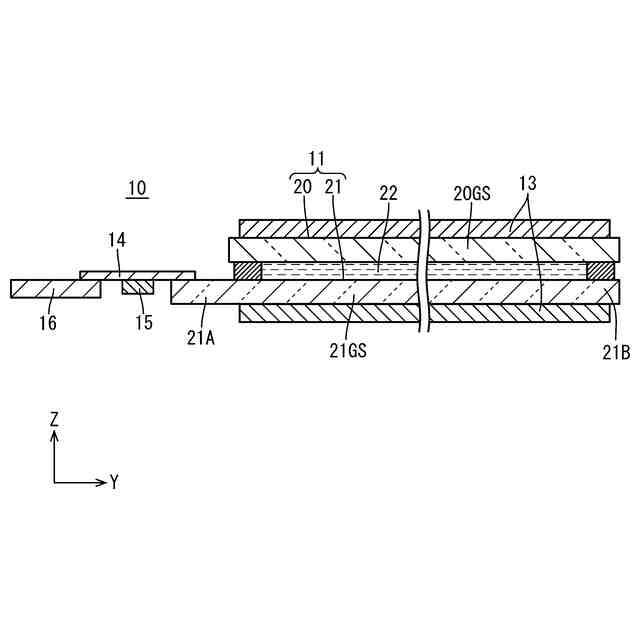

【解決手段】表示装置は、表示領域AAと非表示領域NAAとに区分される主面を有する第1基板21と、非表示領域である第1端部21Aに設けられる第1端子部38、第2端子部35及び第3端子部36と、第1端部に取り付けられて第1端子部、第2端子部及び第3端子部にそれぞれ接続されるフレキシブル基板と、表示領域に配される第1画素と、第1端子部及び第1画素に接続される第1画素配線と、第2端子部に接続される第1加熱配線28と、第3端子部に接続される第2加熱配線29と、を備え、第1加熱配線は、第2端子部側から第1基板のうちの非表示領域であって第1端部との間に表示領域を挟む第2端部21B側に向けて延出し、第2加熱配線は、第3端子部側から第2端部側に向けて延出し、その延出端部29Aが第1加熱配線における延出端部28Aに接続される。
【選択図】図4
特許請求の範囲【請求項１】
画像が表示される表示領域と、前記画像が非表示とされる非表示領域と、に区分される主面を有する第１基板と、
前記第１基板のうちの前記非表示領域である第１端部に設けられる第１端子部と、
前記第１端部に設けられる第２端子部と、
前記第１端部に設けられる第３端子部と、
前記第１端部に取り付けられて前記第１端子部、前記第２端子部及び前記第３端子部にそれぞれ接続されるフレキシブル基板と、
前記表示領域に配される第１画素と、
前記表示領域に配され、前記第１端子部及び前記第１画素に接続される第１画素配線と、
前記表示領域に配され、前記第２端子部に接続される第１加熱配線と、
前記表示領域に配され、前記第３端子部に接続される第２加熱配線と、を備え、
前記第１加熱配線は、前記第２端子部側から前記第１基板のうちの前記非表示領域であって前記第１端部との間に前記表示領域を挟む第２端部側に向けて延出し、
前記第２加熱配線は、前記第３端子部側から前記第２端部側に向けて延出し、その延出端部が前記第１加熱配線における延出端部に接続される表示装置。
続きを表示（約 1,400 文字）【請求項２】
前記第１端部に設けられ、前記フレキシブル基板に接続される第４端子部と、
前記表示領域に配され、前記第４端子部に接続される第３加熱配線と、を備え、
前記第３加熱配線は、前記表示領域にて前記第１加熱配線との間に前記第２加熱配線を挟んで配されるとともに、前記第４端子部側から前記第２端部側に向けて延出し、その延出端部が前記第１加熱配線における延出端部に接続される請求項１記載の表示装置。
【請求項３】
前記第１加熱配線、前記第２加熱配線及び前記第３加熱配線は、複数ずつ配される請求項２記載の表示装置。
【請求項４】
前記第２端子部及び前記第４端子部には、直流電源の正極が接続され、前記第３端子部には、前記直流電源の負極が接続される請求項２または請求項３記載の表示装置。
【請求項５】
前記第１加熱配線、前記第２加熱配線及び前記第３加熱配線は、複数ずつ配されており、
前記表示領域は、複数の前記第１加熱配線が配される第１領域と、複数の前記第２加熱配線が配される第２領域と、複数の前記第３加熱配線が配される第３領域と、に区分され、
前記第１加熱配線、前記第２加熱配線及び前記第３加熱配線は、設置数の比率が、前記第１領域、前記第２領域及び前記第３領域の面積比率とは逆相関とされる請求項２または請求項３記載の表示装置。
【請求項６】
前記表示領域に配される第２画素と、
前記表示領域に配され、前記第２画素に接続される第２画素配線と、
前記第１加熱配線及び前記第２加熱配線と前記第１画素配線及び前記第２画素配線との間に介在する第１絶縁膜と、を備え、
前記第１加熱配線は、前記第１画素配線に対して前記第１絶縁膜を介して重畳して配され、
前記第２加熱配線は、前記第２画素配線に対して前記第１絶縁膜を介して重畳して配される請求項１から請求項３のいずれか１項に記載の表示装置。
【請求項７】
前記表示領域に配される第３画素と、
前記表示領域に配され、前記第３画素に接続される第３画素配線と、
前記第３画素配線に対して前記第１絶縁膜を介して重畳して配されるダミー配線と、を備える請求項６記載の表示装置。
【請求項８】
前記第１画素を構成する第１画素電極と、
前記第２画素を構成する第２画素電極と、
前記第３画素を構成する第３画素電極と、
前記第１画素電極、前記第２画素電極及び前記第３画素電極に対して間隔を空けて重畳して配される共通電極と、を備え、
前記ダミー配線は、前記共通電極に接続される請求項７記載の表示装置。
【請求項９】
前記第１加熱配線及び前記第２加熱配線は、複数ずつ配されており、
複数の前記第１加熱配線における延出端部と複数の前記第２加熱配線における延出端部とに接続される第１幹配線と、
複数の前記第１加熱配線と前記第２端子部とに接続される第２幹配線と、
複数の前記第２加熱配線と前記第３端子部とに接続される第３幹配線と、を備える請求項１から請求項３のいずれか１項に記載の表示装置。
【請求項１０】
前記第１幹配線は、前記第２端部に配される請求項９記載の表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書が開示する技術は、表示装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、表示装置の一例として下記特許文献１に記載の液晶表示装置が知られている。特許文献１に記載の液晶表示装置は、表示領域と、表示領域を囲む非表示領域と、を含み、第１の基板を含む第１のベースと、表示領域に配置された複数のゲート線と、複数のデータ線と、複数のサブピクセルと、を含み、第２の基板を含む第２のベースと、第１のベースと第２のベースとの間に配置された液晶層と、非表示領域に配置され、高電圧を出力する第１の加熱電力端子と、低電圧を出力する第２の加熱電力端子と、第１の基板と第２の基板との間に配置され、液晶層の加熱に用いられる少なくとも１つの加熱電極と、を備える。
【先行技術文献】
【特許文献】
【０００３】
米国特許出願公開第２０２０／００７３１６８号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記した特許文献１に記載の液晶表示装置では、加熱電極が非表示領域の少なからぬ範囲に配されているため、加熱電極から発せられた熱が非表示領域に存する液晶層にも供給される。このため、表示領域に存する液晶層を加熱する上での効率性が芳しくない、という問題があった。また、各加熱電力端子に給電するための専用の部品を要する、という問題もある。
【０００５】
本明細書に記載の技術は、上記のような事情に基づいて完成されたものであって、加熱効率を向上させ、部品点数の削減を図ることを目的とする。
【課題を解決するための手段】
【０００６】
（１）本明細書に記載の技術に関わる表示装置は、画像が表示される表示領域と、前記画像が非表示とされる非表示領域と、に区分される主面を有する第１基板と、前記第１基板のうちの前記非表示領域である第１端部に設けられる第１端子部と、前記第１端部に設けられる第２端子部と、前記第１端部に設けられる第３端子部と、前記第１端部に取り付けられて前記第１端子部、前記第２端子部及び前記第３端子部にそれぞれ接続されるフレキシブル基板と、前記表示領域に配される第１画素と、前記表示領域に配され、前記第１端子部及び前記第１画素に接続される第１画素配線と、前記表示領域に配され、前記第２端子部に接続される第１加熱配線と、前記表示領域に配され、前記第３端子部に接続される第２加熱配線と、を備え、前記第１加熱配線は、前記第２端子部側から前記第１基板のうちの前記非表示領域であって前記第１端部との間に前記表示領域を挟む第２端部側に向けて延出し、前記第２加熱配線は、前記第３端子部側から前記第２端部側に向けて延出し、その延出端部が前記第１加熱配線における延出端部に接続される。
【０００７】
（２）また、上記表示装置は、上記（１）に加え、前記第１端部に設けられ、前記フレキシブル基板に接続される第４端子部と、前記表示領域に配され、前記第４端子部に接続される第３加熱配線と、を備え、前記第３加熱配線は、前記表示領域にて前記第１加熱配線との間に前記第２加熱配線を挟んで配されるとともに、前記第４端子部側から前記第２端部側に向けて延出し、その延出端部が前記第１加熱配線における延出端部に接続されてもよい。
【０００８】
（３）また、上記表示装置は、上記（２）に加え、前記第１加熱配線、前記第２加熱配線及び前記第３加熱配線は、複数ずつ配されてもよい。
【０００９】

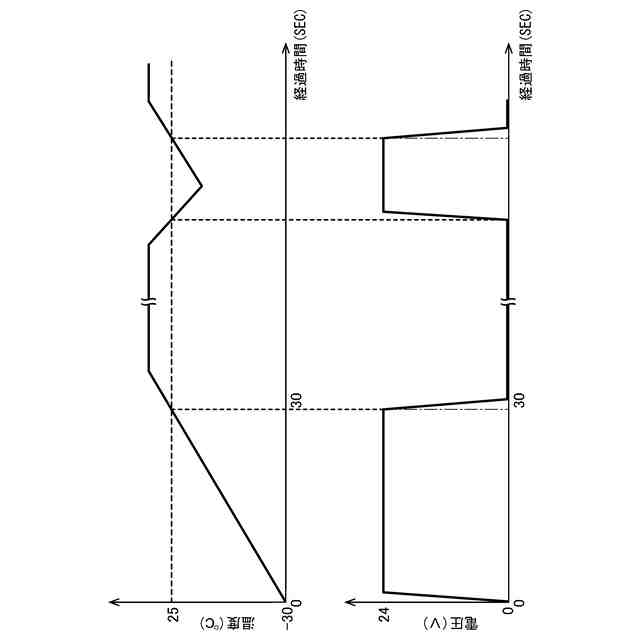

（４）また、上記表示装置は、上記（２）または上記（３）に加え、前記第２端子部及び前記第４端子部には、直流電源の正極が接続され、前記第３端子部には、前記直流電源の負極が接続されてもよい。
【００１０】
（５）また、上記表示装置は、上記（２）から上記（４）のいずれかに加え、前記第１加熱配線、前記第２加熱配線及び前記第３加熱配線は、複数ずつ配されており、前記表示領域は、複数の前記第１加熱配線が配される第１領域と、複数の前記第２加熱配線が配される第２領域と、複数の前記第３加熱配線が配される第３領域と、に区分され、前記第１加熱配線、前記第２加熱配線及び前記第３加熱配線は、設置数の比率が、前記第１領域、前記第２領域及び前記第３領域の面積比率とは逆相関とされてもよい。
