発明の名称表示装置
出願人株式会社Magnolia White
代理人弁理士法人スズエ国際特許事務所
主分類H10K 59/80 20230101AFI20250731BHJP()
要約【課題】視野角を制限することが可能な表示装置を提供する。
【解決手段】一実施形態に係る表示装置は、基板と、前記基板の上方に配置された絶縁層と、前記絶縁層の上に配置され、互いに離間する第1下電極及び第2下電極と、前記第1下電極及び前記第2下電極と重なる単一の画素開口を有するリブと、前記リブの上方に配置された導電性を有する下部及び前記下部の上に配置されるとともに前記下部の側面から突出する縁部で囲まれる開口を有する上部を含む隔壁と、前記画素開口を通じて前記第1下電極及び前記第2下電極に接し、発光層を有する有機層と、前記有機層を覆い、前記下部に接する上電極と、前記基板とは反対側に突出する凸状に形成され、前記開口と重なるレンズと、を備え、前記有機層は、前記第1下電極と前記第2下電極との間において、前記画素開口を通じて前記絶縁層と接している。
【選択図】図5
特許請求の範囲【請求項１】
基板と、
前記基板の上方に配置された絶縁層と、
前記絶縁層の上に配置され、互いに離間する第１下電極及び第２下電極と、
前記第１下電極及び前記第２下電極と重なる単一の画素開口を有するリブと、
前記リブの上方に配置された導電性を有する下部と、前記下部の上に配置されるとともに前記下部の側面から突出する縁部で囲まれる開口を有する上部と、を含む隔壁と、
前記画素開口を通じて前記第１下電極及び前記第２下電極に接し、発光層を有する有機層と、
前記有機層を覆い、前記下部に接する上電極と、
前記基板とは反対側に突出する凸状に形成され、前記開口と重なるレンズと、
を備え、
前記有機層は、前記第１下電極と前記第２下電極との間において、前記画素開口を通じて前記絶縁層と接している、
表示装置。
続きを表示（約 1,100 文字）【請求項２】
前記有機層は、前記第１下電極と接する第１領域と、前記第２下電極と接する第２領域と、を有し、
前記第１領域が発光する第１モードと、
前記第１領域と前記第２領域とが発光する第２モードと、を備える、
請求項１に記載の表示装置。
【請求項３】
さらに、駆動トランジスタと、
前記駆動トランジスタと直列に接続され、前記第１下電極を含む第１表示素子と、
前記第１表示素子と並列に接続され、前記第２下電極を含む第２表示素子と、
前記駆動トランジスタと、前記第２表示素子との間に配置されたスイッチング素子と、を備え、
前記スイッチング素子は、前記第１モードにおいて前記駆動トランジスタと前記第２下電極とを導通させず、前記第２モードにおいて前記駆動トランジスタと前記第２下電極とを導通するように構成されている、
請求項２に記載の表示装置。
【請求項４】
前記第１下電極は、前記第２下電極に囲まれている、
請求項２に記載の表示装置。
【請求項５】
前記第１下電極及び前記第２下電極は、一方向に並び、
前記第１下電極及び前記第２下電極が並ぶ方向は、前記レンズの中心線と交差している、
請求項２に記載の表示装置。
【請求項６】
前記第１下電極と前記第２下電極は、第１方向に並び、
前記第１方向及び前記第１方向と交差する第２方向に沿った前記レンズの断面形状は、前記基板とは反対側に突出する凸状である、
請求項２に記載の表示装置。
【請求項７】
前記レンズの主点は、前記第１下電極と平面視で重なっている、
請求項６に記載の表示装置。
【請求項８】
さらに、前記絶縁層の上に配置され、前記第１下電極及び前記第２下電極から離間し、前記第２下電極と電気的に接続されている第３下電極を備え、
前記画素開口は、前記第３下電極と重なり、
前記第１下電極は、前記第２下電極と前記第３下電極との間に配置され、
前記有機層は、前記画素開口を通じて前記第３下電極に接し、前記第１下電極と前記第３下電極との間、及び、前記第２下電極と前記第３下電極との間において前記絶縁層と接する、
請求項３に記載の表示装置。
【請求項９】
前記第１下電極、前記第２下電極、及び、前記第３下電極が並ぶ方向は、前記レンズの中心線と交差している、
請求項８に記載の表示装置。
【請求項１０】
前記レンズの中心線は、前記第１下電極と平面視で重なっている、
請求項２又は８に記載の表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、表示装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
近年の表示装置において、所定のコントラスト比が得られる視野角を可変する要求がある。例えば、自動車等の車両に搭載される表示装置では、助手席側から表示画像が視認できる一方で、運転席側からは運転中などの場合に表示画像が視認不可とするような視野角制御が求められる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１３５３４６号公報
米国特許出願公開第２０２２／０３９９５２９号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の目的は、視野角を制限することが可能な表示装置を提供することにある。
【課題を解決するための手段】
【０００５】
一実施形態によれば、表示装置は、基板と、前記基板の上方に配置された絶縁層と、前記絶縁層の上に配置され、互いに離間する第１下電極及び第２下電極と、前記第１下電極及び前記第２下電極と重なる単一の画素開口を有するリブと、前記リブの上方に配置された導電性を有する下部及び前記下部の上に配置されるとともに前記下部の側面から突出する縁部で囲まれる開口を有する上部を含む隔壁と、前記画素開口を通じて前記第１下電極及び前記第２下電極に接し、発光層を有する有機層と、前記有機層を覆い、前記下部に接する上電極と、前記基板とは反対側に突出する凸状に形成され、前記開口と重なるレンズと、を備え、前記有機層は、前記第１下電極と前記第２下電極との間において、前記画素開口を通じて前記絶縁層と接している。
【図面の簡単な説明】
【０００６】
図１は、一実施形態に係る表示装置の構成例を示す図である。
図２は、副画素の回路構成の一例を示す回路図である。

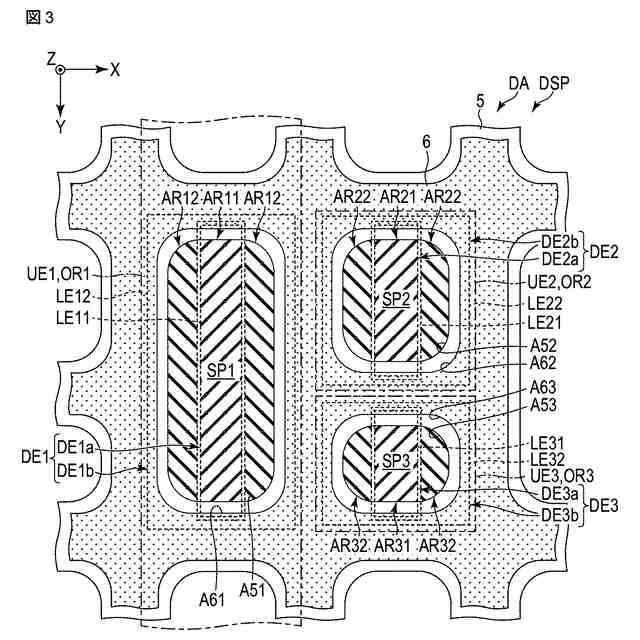

図３は、副画素のレイアウトの一例を示す概略的な平面図である。

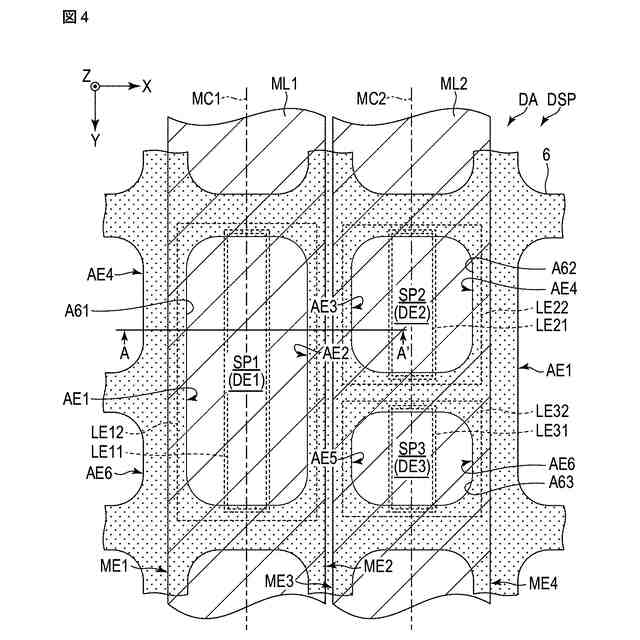

図４は、図３に示す隔壁及びレンズのレイアウトの一例を示す平面図である。
図５は、図４に示すＡ－Ａ’線に沿う表示装置の構成例を示す断面図である。

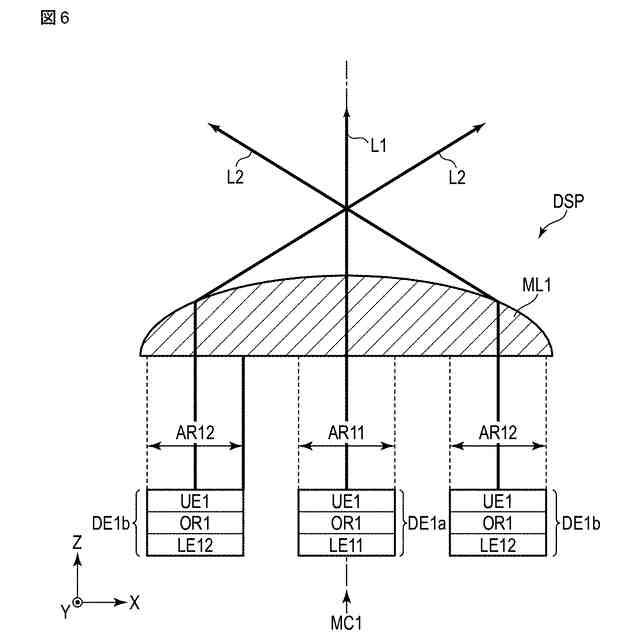

図６は、図５に示すレンズの役割を説明するための図である。

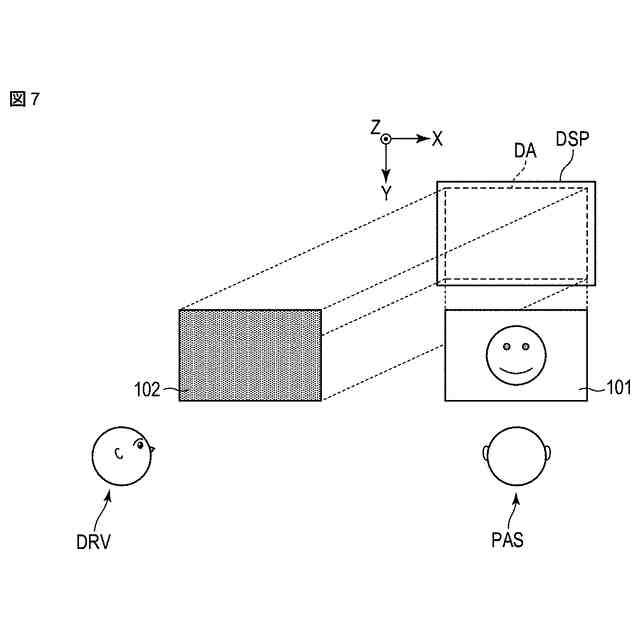

図７は、車載機器に搭載された表示装置が第１モードで画像を表示した状態を示す図である。
図８は、車載機器に搭載された表示装置が第２モードで画像を表示した状態を示す図である。
図９は、副画素のレイアウトの他の例を示す概略的な平面図である。
図１０は、図９に示す隔壁及びレンズのレイアウトの一例を示す平面図である。
図１１は、図１０に示すレンズの役割を説明するための図である。
図１２は、副画素のレイアウトのさらに他の例を示す概略的な平面図である。
図１３は、図１２に示す隔壁及びレンズのレイアウトの一例を示す平面図である。
図１４は、図１３に示すレンズの役割を説明するための図である。
図１５は、副画素のレイアウトのさらに他の例を示す概略的な平面図である。
図１６は、図１５に示す隔壁及びレンズのレイアウトの一例を示す平面図である。
図１７は、副画素のレイアウトのさらに他の例を示す概略的な平面図である。
図１８は、図１７に示す隔壁及びレンズのレイアウトの一例を示す平面図である。
図１９は、図１８に示すＢ－Ｂ’線及びＣ－Ｃ’線に沿う表示装置の構成例を示す断面図である。
図２０は、副画素のレイアウトのさらに他の例を示す概略的な平面図である。
図２１は、図２０に示す隔壁及びレンズのレイアウトの一例を示す平面図である。
図２２は、副画素の回路構成の他の例を示す回路図である。
図２３は、副画素のレイアウトのさらに他の例を示す概略的な平面図である。
図２４は、図２３に示す隔壁及びレンズのレイアウトの一例を示す平面図である。
図２５は、図２４に示すＤ－Ｄ’線に沿う表示装置の構成例を示す断面図である。
図２６は、図２５に示すレンズの役割を説明するための図である。
【発明を実施するための形態】
【０００７】
いくつかの実施形態について図面を参照しながら説明する。
開示はあくまで一例に過ぎず、当業者において、発明の主旨を保っての適宜変更について容易に想到し得るものについては、当然に本発明の範囲に含有されるものである。また、図面は、説明をより明確にするため、実際の態様に比べて、各部の幅、厚さ、形状等について模式的に表される場合があるが、あくまで一例であって、本発明の解釈を限定するものではない。また、本明細書と各図において、既出の図に関して前述したものと同一または類似した機能を発揮する構成要素には同一の参照符号を付し、重複する詳細な説明を適宜省略することがある。
【０００８】
なお、図面には、必要に応じて理解を容易にするために、互いに直交するＸ軸、Ｙ軸及びＺ軸を記載する。Ｘ軸に沿った方向をＸ方向と称し、Ｙ軸に沿った方向をＹ方向と称し、Ｚ軸に沿った方向をＺ方向と称する。Ｚ方向と平行に各種要素を見ることを平面視という。
【０００９】
本実施形態に係る表示装置は、表示素子として有機発光ダイオード（ＯＬＥＤ）を備える有機エレクトロルミネッセンス表示装置であり、テレビ、パーソナルコンピュータ、車載機器、タブレット端末、スマートフォン、携帯電話端末等に搭載され得る。
【００１０】
図１は、一実施形態に係る表示装置ＤＳＰの構成例を示す図である。表示装置ＤＳＰは、絶縁性の基板１０の上に、画像を表示する表示領域ＤＡと、表示領域ＤＡよりも外側の周辺領域ＳＡと、を有する表示パネルＰＮＬを備えている。基板１０は、ガラスであってもよいし、可撓性を有する樹脂フィルムであってもよい。
