発明の名称電力供給システムおよび移動体
出願人本田技研工業株式会社
代理人弁理士法人桐朋
主分類H02J 1/00 20060101AFI20250801BHJP(電力の発電,変換,配電)
要約【課題】良好な電力供給システムおよび移動体を提供する。
【解決手段】電力供給システム10は、蓄電装置16aと、蓄電装置から負荷装置14aに直流電力を供給する電力供給回路18aと、蓄電装置を収容するコンテインメント50aと、を備え、電力供給回路は、正極配線34aおよび負極配線36aと、正極配線に設けられた第1スイッチ38aと、負極配線に設けられた第2スイッチ40aと、を有し、第1スイッチおよび第2スイッチのうちの一方がコンテインメントの内部に配置され、第1スイッチおよび第2スイッチのうちの他方がコンテインメントの外部に配置されている。
【選択図】図1
特許請求の範囲【請求項１】
蓄電装置と、
前記蓄電装置から負荷装置に直流電力を供給する電力供給回路と、
前記蓄電装置を収容するコンテインメントと、
を備え、
前記電力供給回路は、
正極配線および負極配線と、
前記正極配線に設けられた第１スイッチと、
前記負極配線に設けられた第２スイッチと、
を有し、
前記第１スイッチおよび前記第２スイッチのうちの一方が前記コンテインメントの内部に配置され、前記第１スイッチおよび前記第２スイッチのうちの他方が前記コンテインメントの外部に配置されている、電力供給システム。
続きを表示（約 520 文字）【請求項２】
請求項１に記載の電力供給システムであって、
前記電力供給回路は、前記負荷装置に備えられた平滑コンデンサのプリチャージを行うためのプリチャージ回路を備え、
前記プリチャージ回路は、前記コンテインメントの前記外部に配置されている、電力供給システム。
【請求項３】
請求項１に記載の電力供給システムであって、
前記電力供給回路に前記蓄電装置と並列に接続される発電装置をさらに備える、電力供給システム。
【請求項４】
請求項１に記載の電力供給システムであって、
前記第１スイッチおよび前記第２スイッチの各々の動作を制御する制御部をさらに備え、
前記制御部は、前記コンテインメントの前記外部に配置されている、電力供給システム。
【請求項５】
請求項４に記載の電力供給システムであって、
前記制御部は、前記コンテインメントの前記内部の異常が検知された場合に前記第１スイッチおよび前記第２スイッチのうちの前記他方をオフにする、電力供給システム。
【請求項６】
請求項１～５のいずれか１項に記載の電力供給システムを備える、移動体。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電力供給システムおよび移動体に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
近年、より多くの人々が手ごろで信頼でき、持続可能かつ先進的なエネルギーへのアクセスを確保できるようにするため、エネルギーの効率化に貢献する電動化技術に関する研究開発が行われている。
【０００３】
特許文献１には、航空機の電力供給システムが開示されている。電力供給システムは、蓄電装置から負荷装置に直流電力を供給する電力供給回路を備える。
【先行技術文献】
【特許文献】
【０００４】
特公平６－００３９７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
より良好な電力供給システムおよび移動体が待望されている。
【０００６】
本発明は、上述した課題を解決することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の第１の態様は、蓄電装置と、前記蓄電装置から負荷装置に直流電力を供給する電力供給回路と、前記蓄電装置を収容するコンテインメントと、を備え、前記電力供給回路は、正極配線および負極配線と、前記正極配線に設けられた第１スイッチと、前記負極配線に設けられた第２スイッチと、を有し、前記第１スイッチおよび前記第２スイッチのうちの一方が前記コンテインメントの内部に配置され、前記第１スイッチおよび前記第２スイッチのうちの他方が前記コンテインメントの外部に配置されている、電力供給システムである。
【０００８】
本開示の第２の態様は、第１の態様による電力供給システムを備える、移動体である。
【発明の効果】
【０００９】
本開示によれば、より良好な電力供給システムおよび移動体を提供し得る。
【図面の簡単な説明】
【００１０】

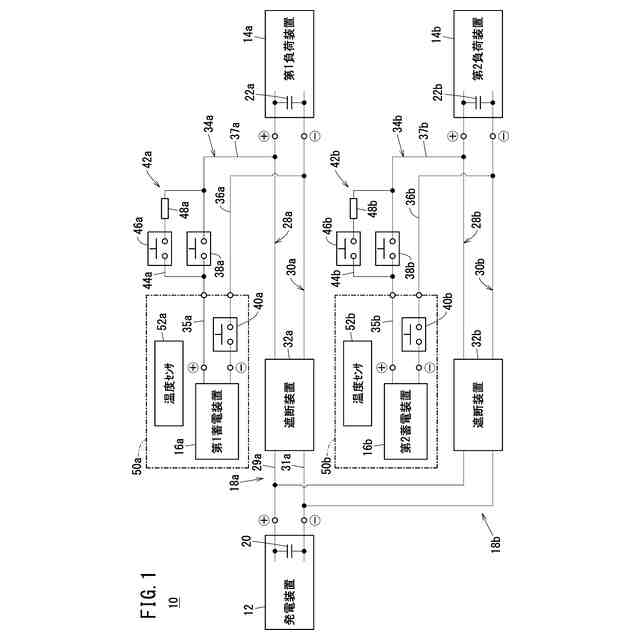

図１は、本発明の実施形態に係る電力供給システムの模式図である。

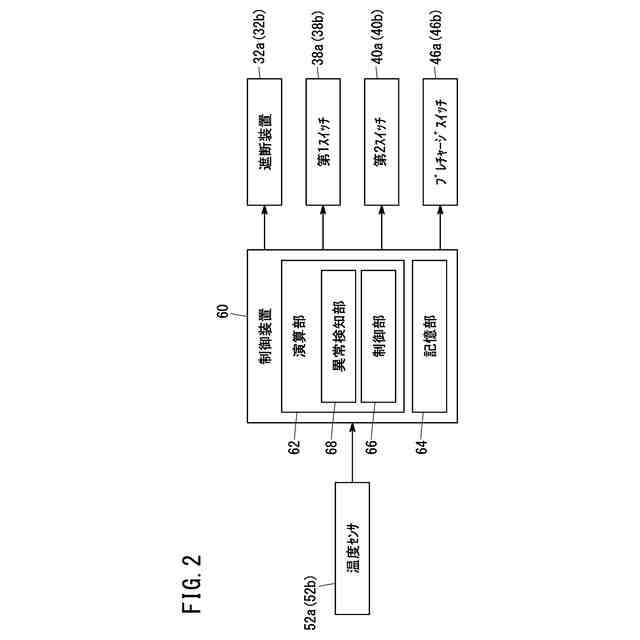

図２は、制御装置の制御ブロック図である。
図３は、電力供給システムの動作を説明するフローチャートである。
図４は、電力供給システムの動作説明図である。

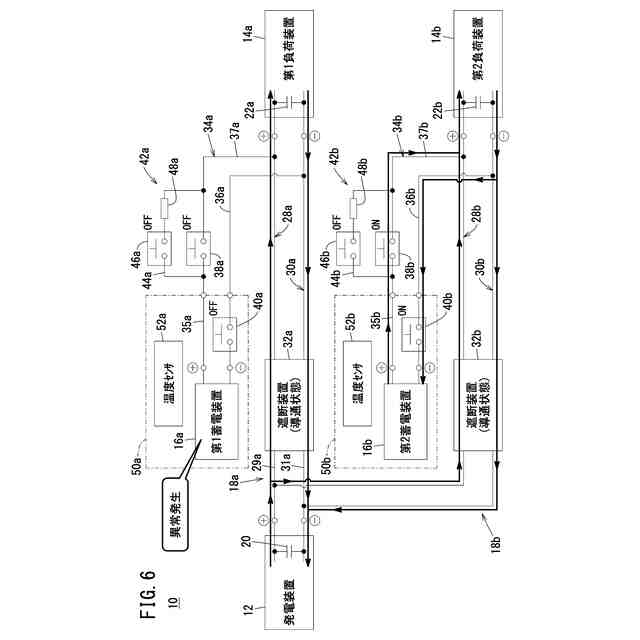

図５は、電力供給システムの動作説明図である。
図６は、電力供給システムの動作説明図である。

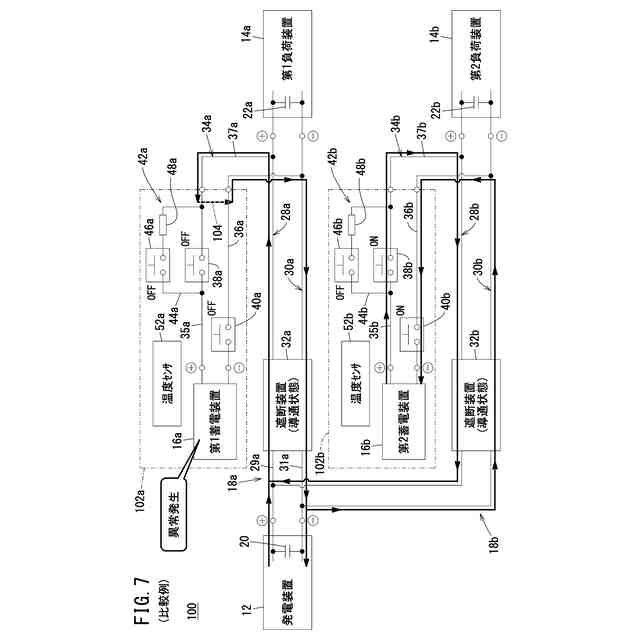

図７は、比較例に係る電力供給システムの動作説明図である。
図８は、比較例に係る電力供給システムの動作説明図である。

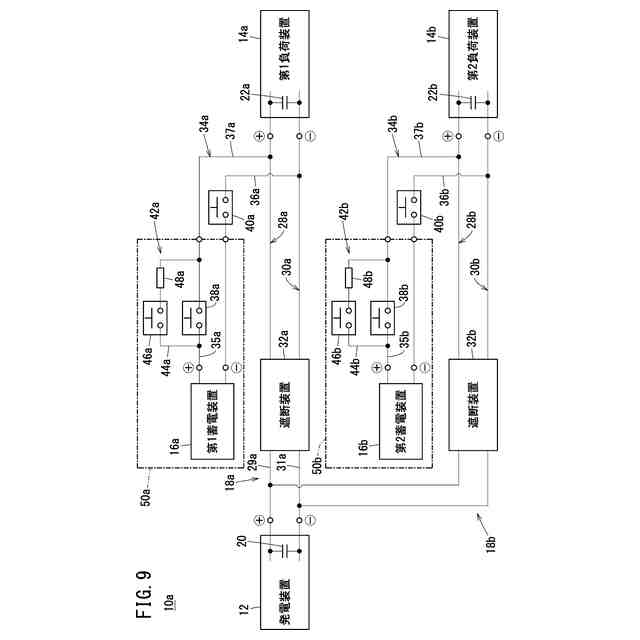

図９は、変形例に係る電力供給システムの模式図である。
図１０は、移動体の模式図である。
【発明を実施するための形態】
