特許ウォッチ

公開番号2025116407
公報種別公開特許公報(A)
公開日2025-08-08
出願番号2024010809
出願日2024-01-29
発明の名称ソイルセメントおよびその製造方法
出願人清水建設株式会社
代理人弁理士法人酒井国際特許事務所
主分類C04B 28/02 20060101AFI20250801BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約【課題】ドライアイスを使用した場合のソイルセメントの流動性の低下を抑制することができるソイルセメントおよびその製造方法を提供する。
【解決手段】土質材料とセメント系固化材と水とドライアイスを含有するソイルセメントであって、ドライアイスの含有量は、セメント系固化材に対して外割で5～10質量%であるようにする。土質材料とセメント系固化材とドライアイスを混合して空練りした後、空練り後の材料に対して水を加えて本練りを行ってソイルセメントを製造することが望ましい。

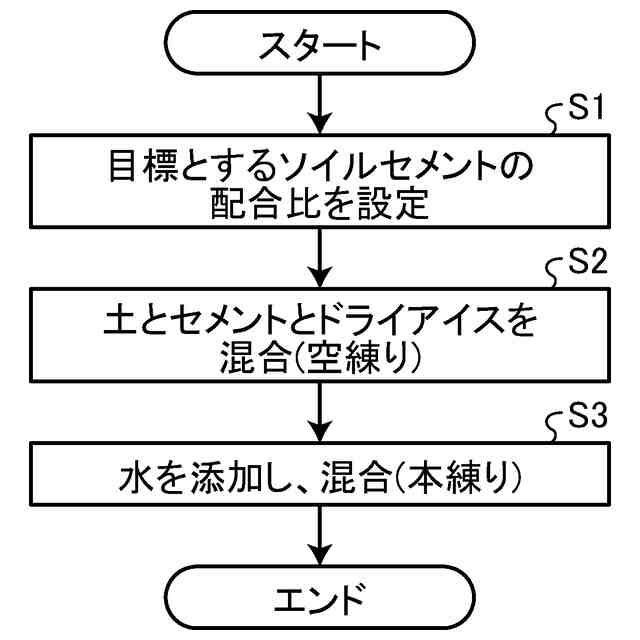

【選択図】図1
特許請求の範囲【請求項１】
土質材料とセメント系固化材と水とドライアイスを含有するソイルセメントであって、
ドライアイスの含有量は、セメント系固化材に対して外割で５～１０質量％であることを特徴とするソイルセメント。
続きを表示（約 130 文字）【請求項２】
請求項１に記載のソイルセメントを製造する方法であって、
土質材料とセメント系固化材とドライアイスを混合して空練りした後、空練り後の材料に対して水を加えて本練りを行ってソイルセメントを製造することを特徴とするソイルセメントの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ソイルセメントおよびその製造方法に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、地下工事の仮設構造物として、山留め壁を地盤に築造することがある。透水性の高い地盤内の浸透流を止水するために、山留め壁の構成材料として不透水性材料を用いることもある。不透水性材料には鋼矢板や鋼管矢板、場所打ち鉄筋コンクリート、ソイルセメントが利用される。ソイルセメントは、土、セメント、水で構成され、地盤改良工事や埋戻し工事にも利用される。
【０００３】
一方、セメント組成物として、ドライアイスを混合したものが知られている（例えば、特許文献１、２を参照）。ドライアイスを使用することで、より多くの二酸化炭素をセメント組成物に固定化することが可能である。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－１８３０８号公報
特開２０２２－１３１３０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、より多くの二酸化炭素をソイルセメントに固定化するためにドライアイスを使用した場合、ソイルセメントの流動性が低下する場合があった。このため、ドライアイスを使用した場合のソイルセメントの流動性の低下を抑制することができる技術が求められていた。
【０００６】
本発明は、上記に鑑みてなされたものであって、ドライアイスを使用した場合のソイルセメントの流動性の低下を抑制することができるソイルセメントおよびその製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記した課題を解決し、目的を達成するために、本発明に係るソイルセメントは、土質材料とセメント系固化材と水とドライアイスを含有するソイルセメントであって、ドライアイスの含有量は、セメント系固化材に対して外割で５～１０質量％であることを特徴とする。
【０００８】

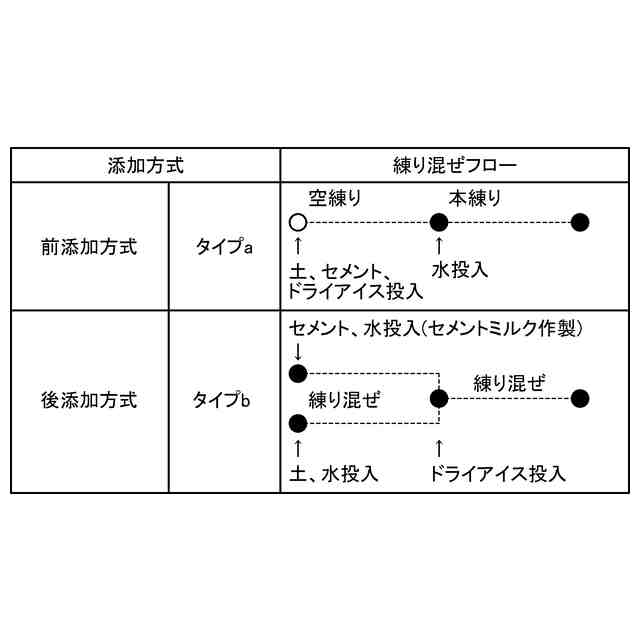

また、本発明に係るソイルセメントの製造方法は、上述したソイルセメントを製造する方法であって、土質材料とセメント系固化材とドライアイスを混合して空練りした後、空練り後の材料に対して水を加えて本練りを行ってソイルセメントを製造することを特徴とする。
【発明の効果】
【０００９】

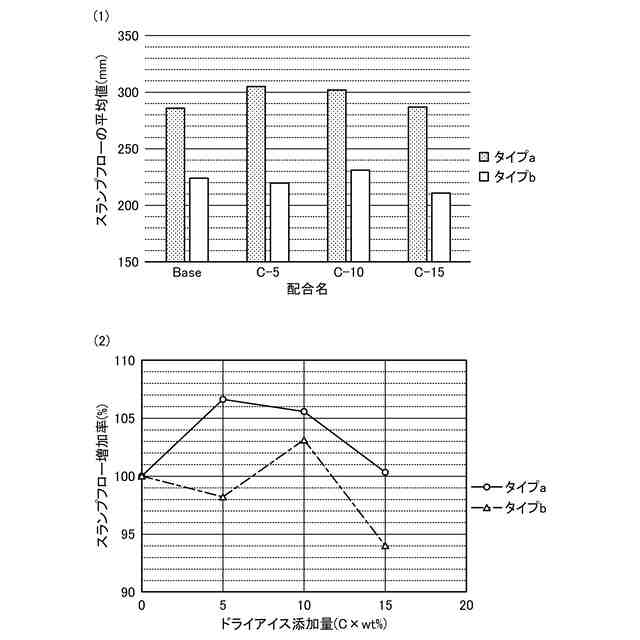

本発明に係るソイルセメントによれば、土質材料とセメント系固化材と水とドライアイスを含有するソイルセメントであって、ドライアイスの含有量は、セメント系固化材に対して外割で５～１０質量％であるので、ドライアイスを使用した場合のソイルセメントの流動性の低下を抑制することができるという効果を奏する。
【００１０】
また、本発明に係るソイルセメントの製造方法によれば、上述したソイルセメントを製造する方法であって、土質材料とセメント系固化材とドライアイスを混合して空練りした後、空練り後の材料に対して水を加えて本練りを行ってソイルセメントを製造するので、流動性の低下を抑制したソイルセメントを得ることができるという効果を奏する。
【図面の簡単な説明】

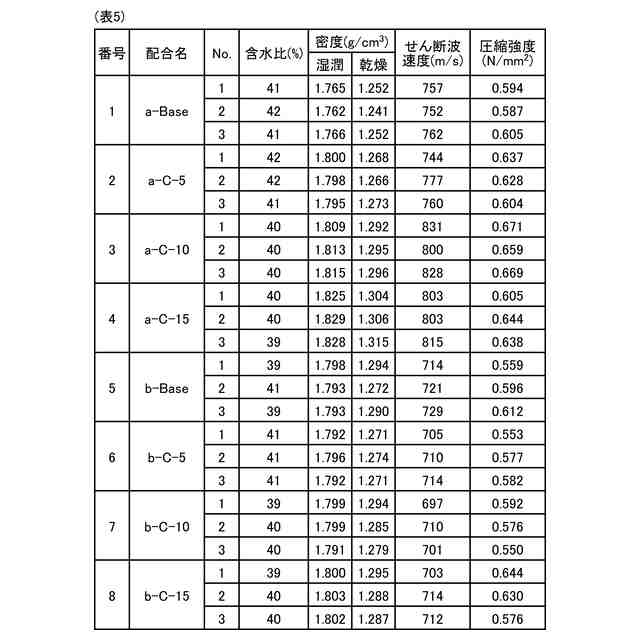

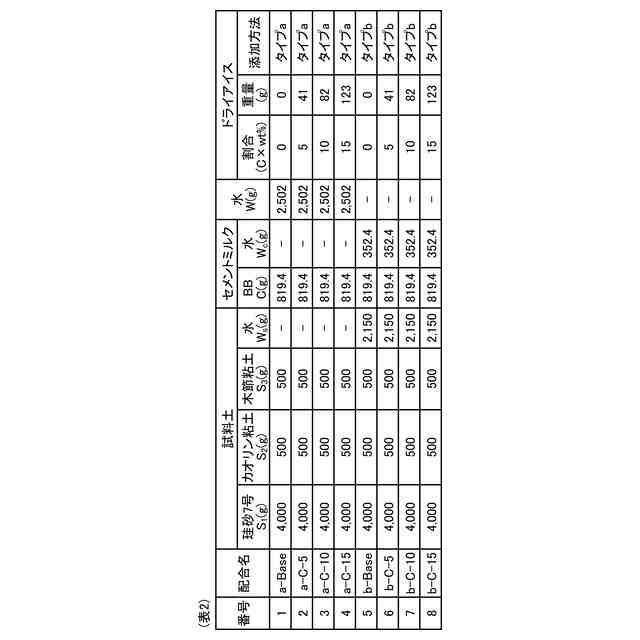

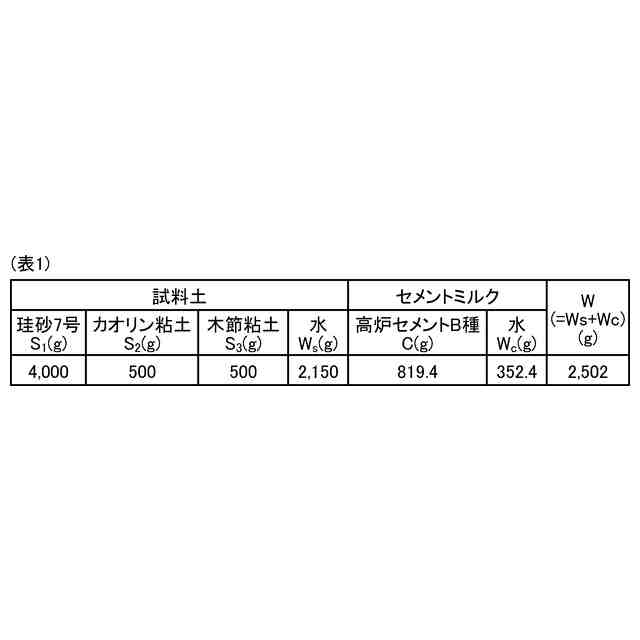

（【００１１】以降は省略されています）

関連特許
